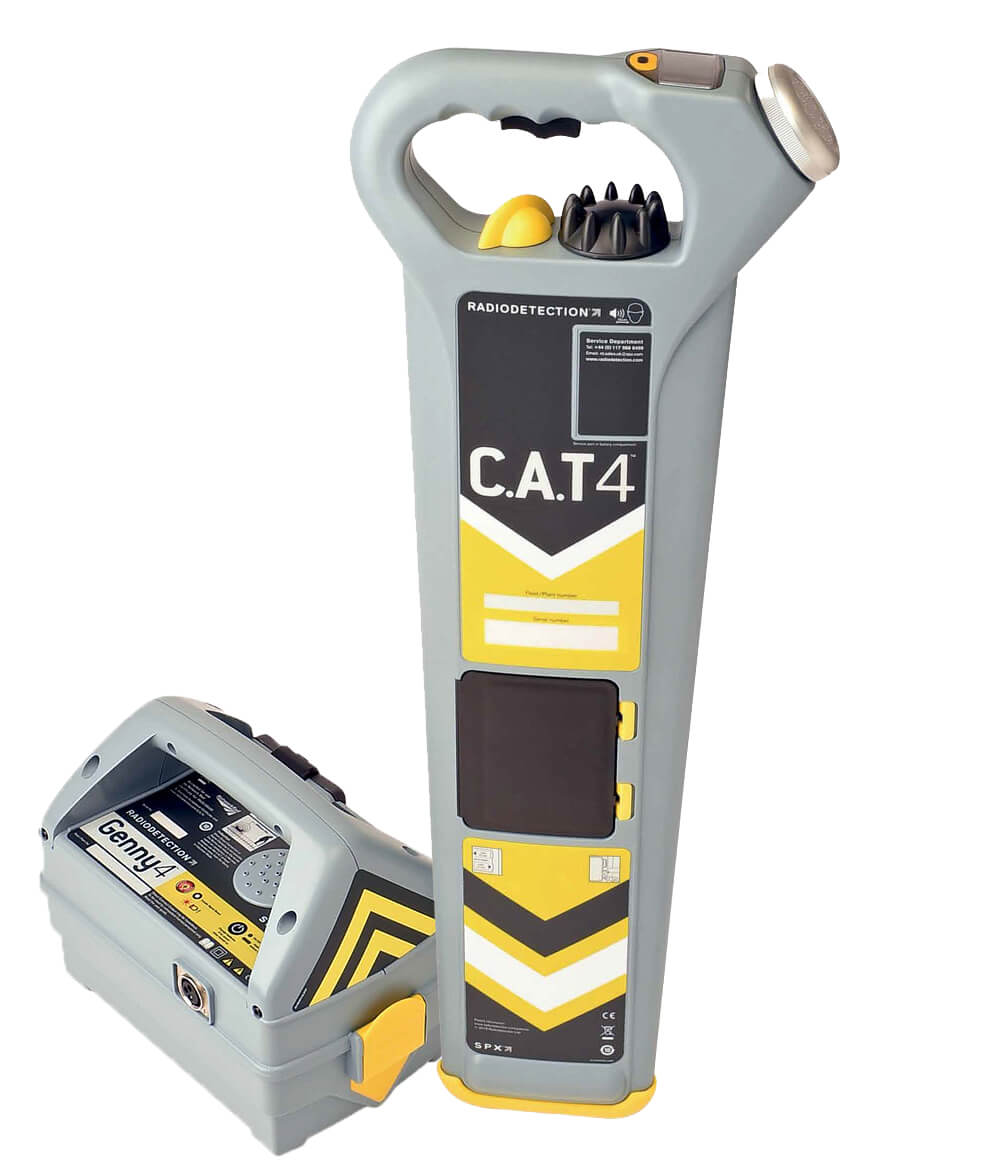

Трассоискатель Radiodetection CAT4+ с генератором Genny4
Трассоискатель Radiodetection CAT4+ поставляется в комплекте с генератором Radiodetection Genny4 работает в активном и пассивном режимах. Трассоискатель защищен от динамической перегрузки и отфильтровывает посторонние сигналы и шумы для точно локализации трубопроводов и кабелей, в том числе, малого сечения.
Основные характеристики трассоискателя Radiodetection CAT4+ Genny4:
- обнаружение кабелей малого диаметра;
- глубина обнаружения до 7 метров;
- передача данных по USB;
- защита от динамической перегрузки;
- небольшой вес 2,3 кг.
Обнаружение кабелей малого диаметра трассоискателем Radiodetection CAT4+ Genny4 поможет обнаружить кабели связи и другие низковольтные линии в активном и пассивном режимах. Работа на двух частотах одновременно обеспечивает поиск линий различного назначения.

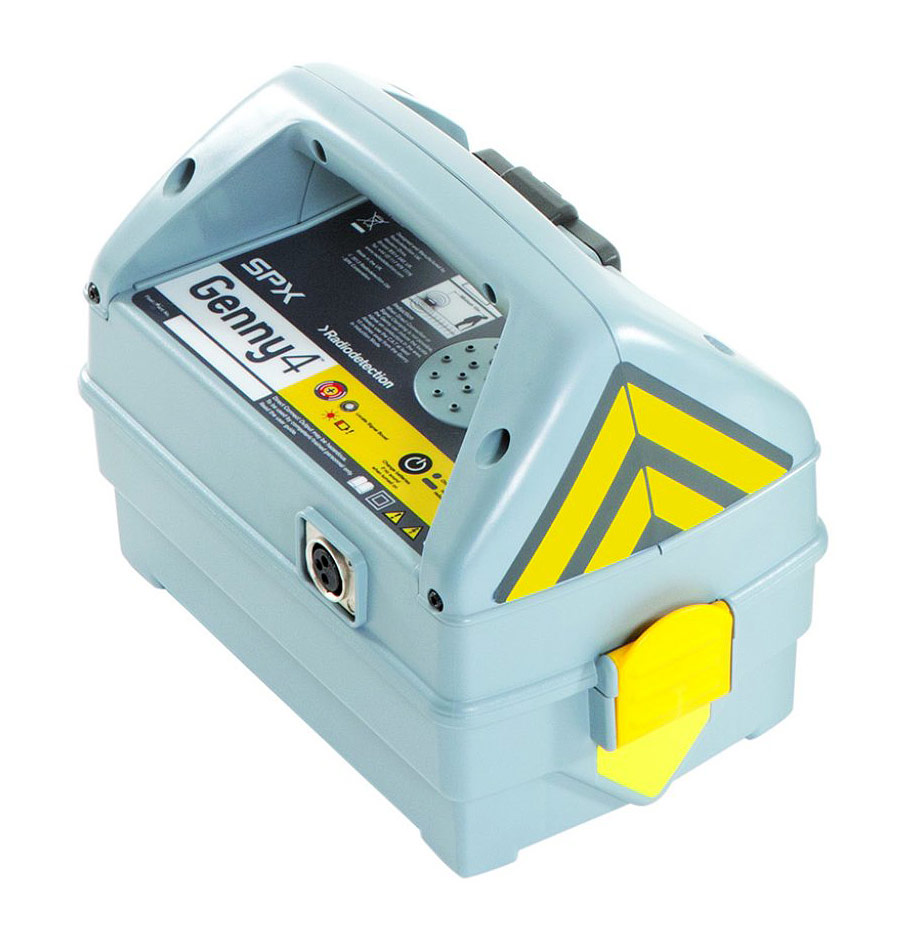

Генератор Radiodetection Genny4, поставляемый в комплекте с трассоискателем Radiodetection CAT4, предназначен для поиска отключенных линий и трубопроводов или коммуникаций на большой глубине до 7 метров. Генератор работает на собственной частоте, чтобы вы могли обнаружить трассу конкретной линии, даже если рядом проходят активные линии связи или трубопроводы с катодной защитой.
Предупреждение о неглубоком залегании коммуникаций укажет, когда трассоискатель Radiodetection CAT4+ Genny4 будет находиться на опасном расстоянии от ЛЭП под напряжением. За счет этой функции, трассоискатель и оператор защищены от поражения током.
Для работы в среде с высоким уровнем электрических помех, например, рядом с высоковольтными линиями электропередач, трассоискатель Radiodetection CAT4+ Genny4 оснащен встроенной защитой от динамических перегрузок. За счет этой функции, прибор отсекает помехи, вызывающие перегрузку электроники трассоискателя.
Четыре режима локатора CAT4 служат для обнаружения сигналов от промышленных кабелей и трубопроводов с катодной защитой или от генератора Genny4:
- Avoidance Mode™ для одновременного обнаружения всех сигналов, включая электрические и радиосигналы, а также сигналы генератора;
- Genny для детектирования трассоискателем Radiodetection CAT4+ Genny4 передаваемых генератором Genny4 сигналов и определения глубины размещения подземных объектов;
- Power для регистрации сигналов от силовых кабелей под напряжением;
- Radio для обнаружения наведенных на подземные трубы или кабели радиосигналов низкой частоты от удаленных радиопередатчиков.
Технические характеристики
| Технические характеристики CAT4+ | |
|
Поиск кабелей одновременно на двух частотах |
Инновационная функция, предназначенная для локации кабелей небольшого диаметра: телекоммуникационные типа витая пара, линии передачи кабельного TV, ответвления и спуски. |
|
Защита от динамической перегрузки |
Возможность продолжения работы в зашумленных зонах, где другие локаторы испытывают большие трудности. |
| Комплексный режим поиска |
Повышение скорости съемки путем одновременного использования для поиска сигналов режимов Power и Radio, а также генератора Genny. |
|
Предупреждение о раскачивании локатора |
Помогает корректному применению за счет предупреждения о том, что локатор CAT перемещают (качают) слишком быстро. |
| Программа C.A.T Manager |
Приложение для PC, предназначенное для обновления программы, конфигурирования локатора C.A.T4s и извлечения данных, используя простой и быстрый интерфейс – создание файла KML для просмотра в картах Google. |
|
Индикатор сервиса и функция CALSafe |
Помогает управлению проведением работ, обеспечивая предупредительный обратный отсчет от даты калибровки локатора и, дополнительно, предотвращая возможность его использования. |
|
Функция eCERT™ – онлайн калибровка |
Дополнительное расширение действия сертификата калибровки еще на один год, путем дистанционной проверки калибровки. |
| Технические характеристики локатора CAT4+ | Глубина локации (м) | ||||
| Режим | Диапазон частот | Чувствительность при 1 м | Хорошие условия | Плохие условия | |
|
Сигналы промышленной частоты (P) |
50 Гц | 3 мА | 3 | 2 | |
| Радиосигналы (R) | 15 кГц – 30 кГц | 25 mА | 2 | 1 | |
| Сигналы Genny4 (G) | 32.768 кГц ±20 Гц 131.072 кГц ±20 Гц | 5 mА | 4 | 2 | |
| Комплексный режим Avoidance (R) |
P+R+G, как указано выше |
Как указано выше | 4 | 2 | |
| Динамический диапазон | 120 дБ при 10 Гц | ||||
| Защита от динамической перегрузки | 40 дБ при 50 Гц (автоматическая) | ||||
| Точность локации | ± 10 % от глубины | ||||
|
Точность определения глубины (при неискаженном сигнале и отсутствии помех) |
Режим Line (линия): 5%, от 0,1 м до 3 м Режим Sonde (зонд-генератор): 5%, от 0,1 м до 7 м |
||||
| Рабочая температура | От -20°C до +50°C | ||||
| Температура хранения | От -20°C до +70°C | ||||
| Уровень защиты от воздействия окружающей среды | IP54 | ||||
| Батареи | 2 x LR20 (D) 1.5 В, щелочные, совместимы с NiMH аккумуляторами типа D | ||||
| Интерфейс данных | USB 2.0 | ||||
| Рекомендованный интервал обслуживания | 1 год | ||||
| Гарантия | 12 месяцев с момента приобретения | ||||
| Предупреждение об окончании действия калибровки | Обратный отсчет за 31 день до окончания | ||||

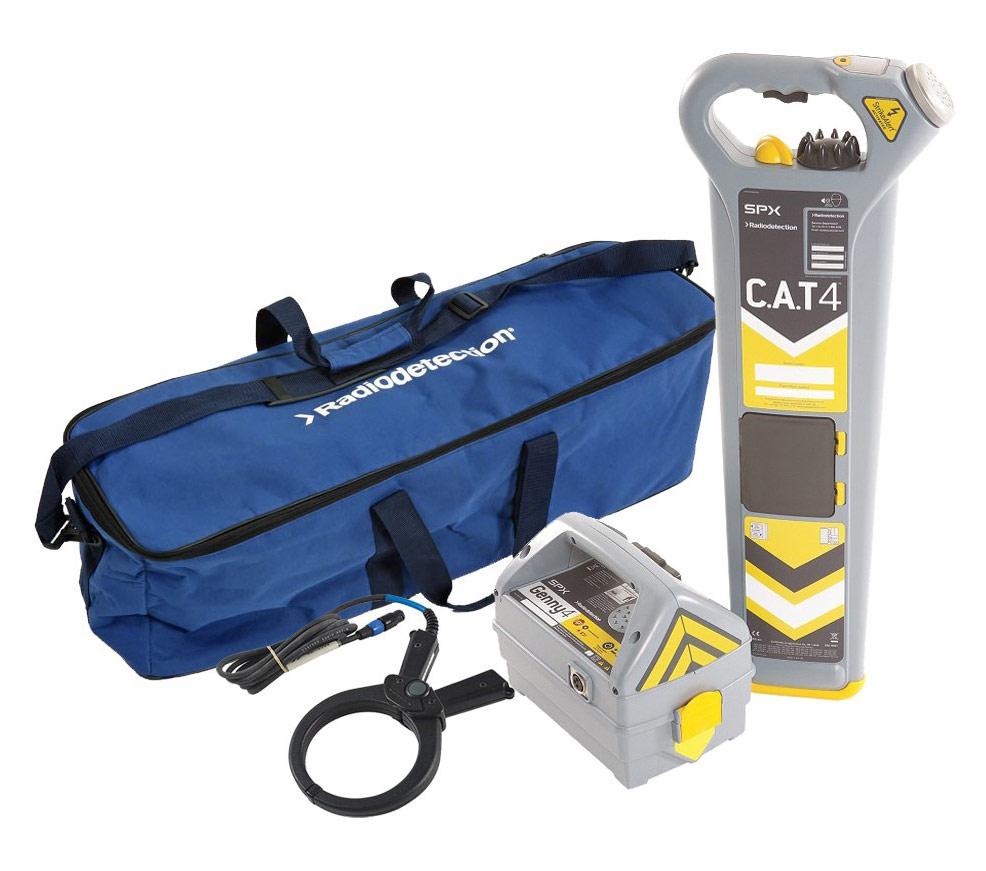

Комплектация
- Трассоискатель RD CAT4+
- Генератор Genny4
- Сумка для переноски
- Инструкция по эксплуатации на русском языке
- Штырь заземления
- Неодимовый магнит для прямого контакта
- Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
- Батареи питания для локатора и генератора
| Файлы для скачивания | |
| Краткий курс для начинающих пользователей локаторов фирмы Radiodetection | Скачать |
| Инструкция по эксплуатации | Скачать |
| Техническая спецификация | Скачать |
