Отгружен комплект геодезического оборудования для строительства в Сочи

Отгружен комплект геодезического оборудования для наблюдения за деформацией зданий и сооружений при строительстве объектов в Сочи:

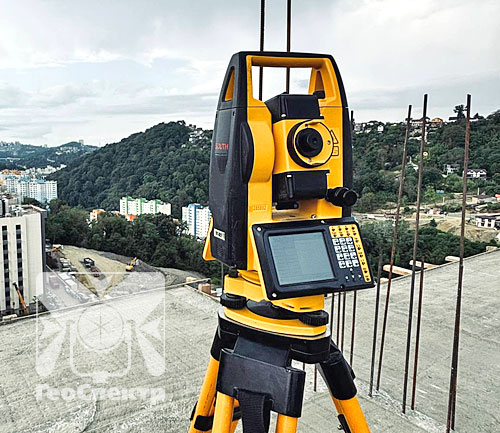

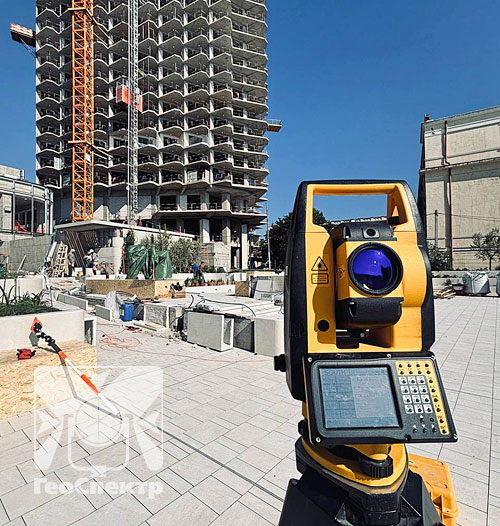

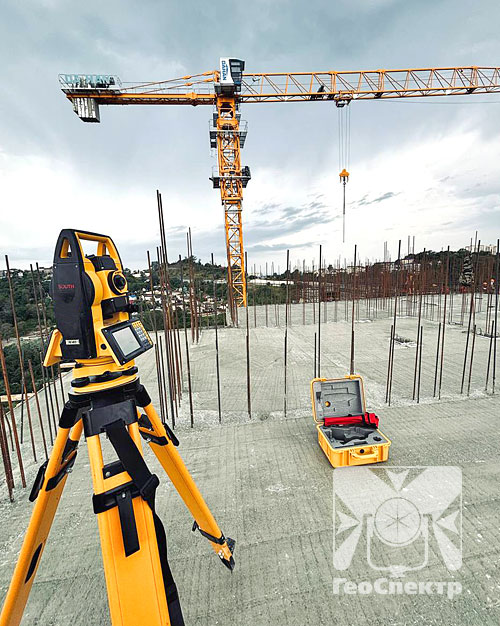

• Тахеометр South N40

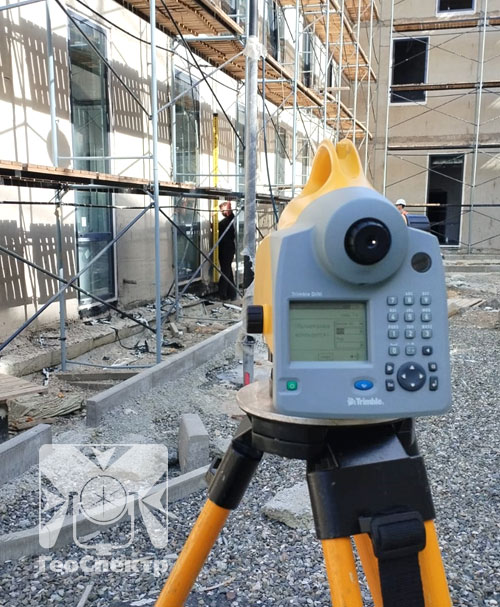

• Цифровой нивелир Trimble DiNi 0.3

Деформация зданий

Небольшая деформация сооружений и просадка почвы под ними – это естественный процесс. Как грунт, так и само сооружение со временем оседают под собственным весом. Предварительных расчётов обычно недостаточно для точного прогноза, как поведёт себя здание. Поэтому во время возведения, а также в ходе эксплуатации немного регулярно проводить наблюдения за деформацией объекта.

Геодезические наблюдения проводятся с самого начала строительства, с момента заливки фундамента. Потом, по мере возведения сооружения проверки регулярно повторяются, чтобы контролировать поведение грунта и здания для обеспечения безопасности дальнейшей эксплуатации. График наблюдений рассчитывается ещё при проектировании и производится согласно календарю работ. Специалисты вычисляют соотношение каждых двух точек в каждом цикле измерений и могут дать оценку и прогноз осадки сооружений.

Виды деформации зданий

Все виды изменений условно можно поделить на 2 группы: вертикальные и горизонтальные.

Деформация в вертикальной плоскости включает в себя:

• осадку, то есть, оседание сооружения и грунта под собственным весом,
• просадку, когда проседает почва под действием грунтовых вод, таяния ледяной прослойки и так далее.

Осадка происходит при любом строительстве. По мере возведения здания увеличивается давление на фундамент и грунт, они уплотняются, и происходит некоторое «опущение» объекта относительно первоначального уровня. В зависимости от типа почвы отличается и скорость и величина деформации. Так песок поначалу очень быстро уплотняется (оседает), но это относительно кратковременный процесс. В то же время постройки на глинистых грунтах будут довольно долго, но медленно «погружаться» в землю.

Горизонтальные изменения (сдвиги сооружений или крены) могут происходить только по причине сдвига и проседания почвы. Например, если объект возводится на наклонной плоскости, где почва склонна к оползням. Или когда часть здания стоит на глинистой почве, а часть – на песке, если при расчётах были допущены ошибки единицы веса. Наблюдение за такими деформациями особенно важны, так как в данном случае целостность и устойчивость объектов страдают намного сильнее. Появляются трещины в стенах, может отколоться и «съехать» часть здания и даже завалиться на бок (в случае с постройками башенного типа).

Как проводится наблюдение за деформацией сооружений

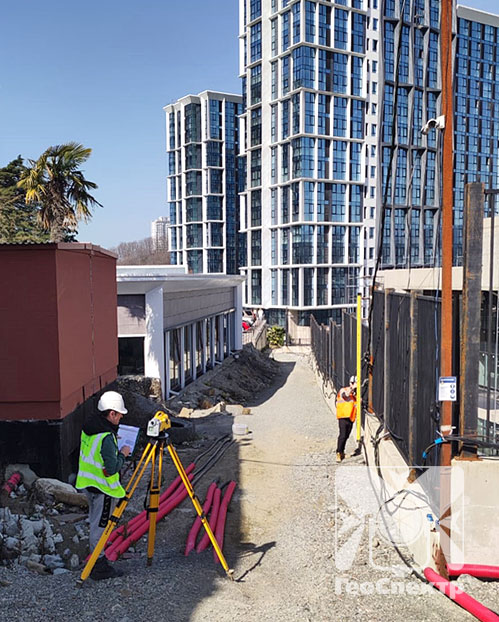

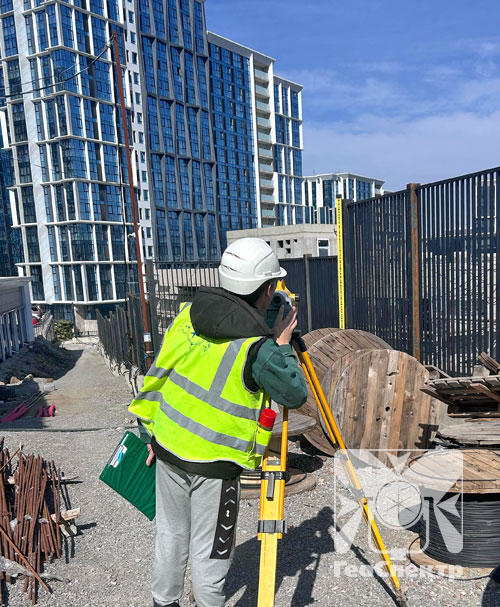

Наблюдения за деформацией зданий и сооружений при строительстве чаще всего проводятся с помощью тахеометров и нивелиров.

Существует несколько специальных методик наблюдения за осадками:

• геометрического и тригонометрического нивелирования, гидро- и микронивелирования: наблюдение проводится в текущем режиме непосредственно на физическом объекте,
• фото- и стереофотограмметрическим методами: оценка деформации осуществляется посредством изучения снимков сооружения.

Точность определения осадок высока при любом способе, средняя квадратическая ошибка колеблется от 0,05 мм до 0,9 мм, в зависимости от расстояния измерения. Выбор зависит от того, насколько удобно будет проводить наблюдение конкретным методом в конкретных условиях.

Для наблюдения за деформацией на возводимом сооружении определяют контрольные точки, по которым будут производиться замеры изменений положения объекта относительно грунта с течением времени. Осадочные марки (маркировку, отметки) устанавливают на одном уровне (выдерживая горизонталь и/или вертикаль) на самых ответственных точках:

• углы строения;
• оси фундамента;
• стыки блоков;
• наличие швов на конструкции;
• место наибольшей ожидаемой динамической нагрузки;
• неблагоприятные зоны с точки зрения геологии (наличие подземных вод, вероятность образования пустот и так далее).
