Трассоискатель Атлет 3.120Д с функцией сохранения GPS/ГЛОНАСС координат
Описание трассоискателя Атлет 3.120Д
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Атлет 3.120Д
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

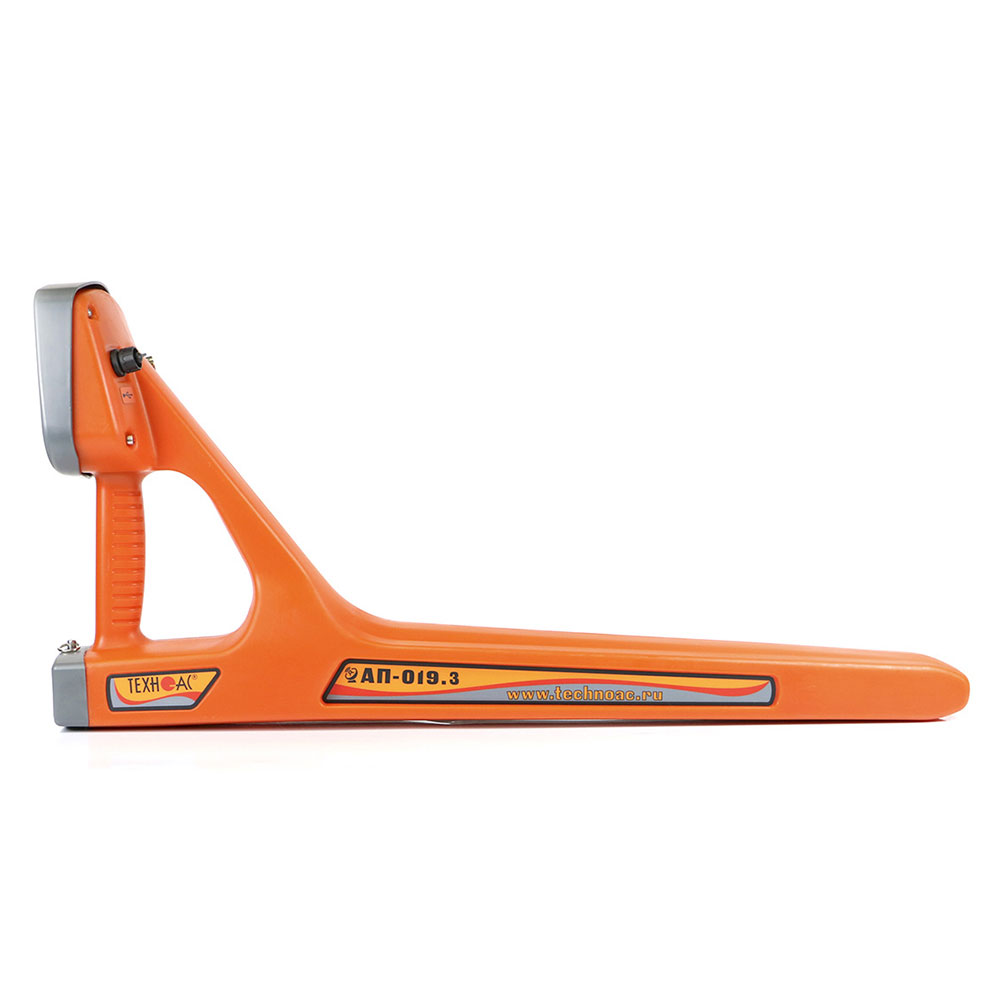

Особенности приемника АП-019.3
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

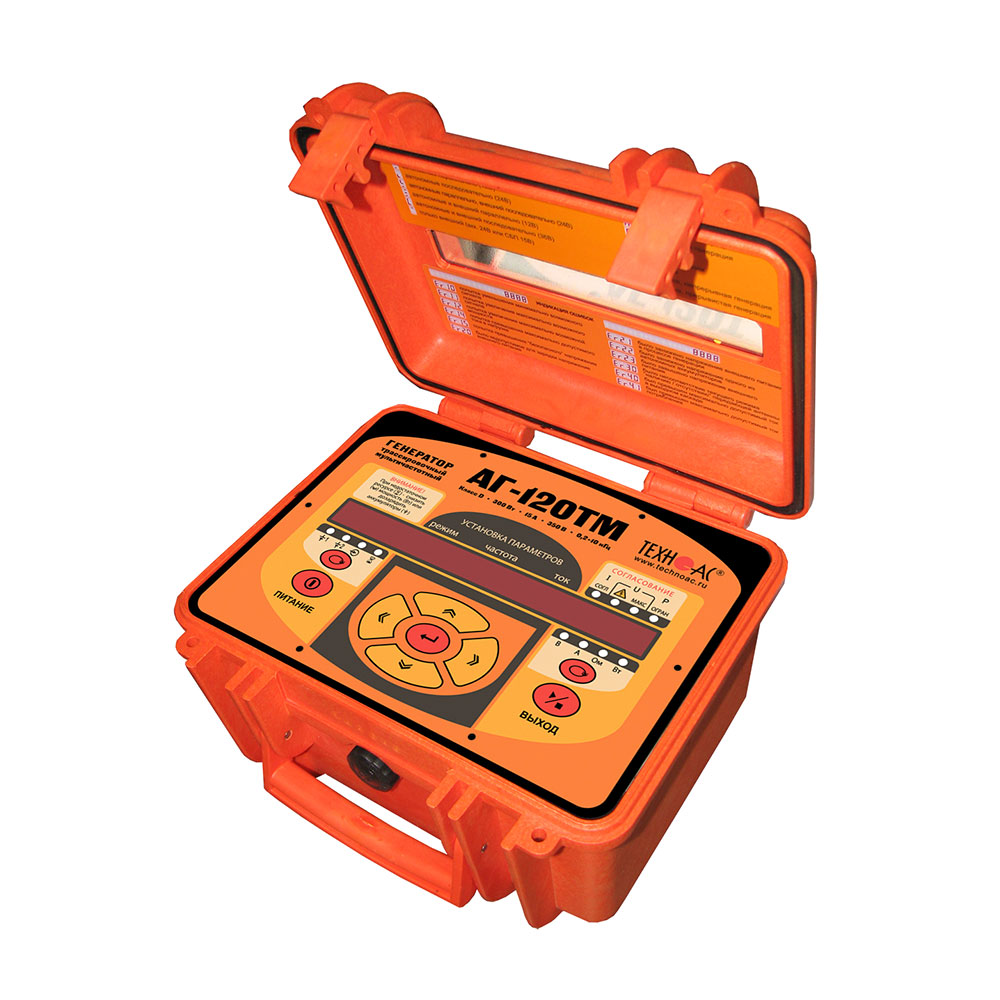

Особенности генератора АГ-120ТМ
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Функциональные возможности приемника АП-019.3 в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
Программа UtilityLoc
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.
Рекомендуемые области применения трассоискателя Атлет 3.120Д
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики
Характеристики приемника АП-019.3
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
|
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
- автоматическое – для 2D отображения «Трасса» - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» - автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы |
- 0...10 м - автоматически в режиме «Трасса» - по нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала |
- 0,01...9,99 А - автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
| Звуковая индикация |
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В: - 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Характеристики генератора АГ-120ТМ
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») |
200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| Частота f1 («временная») |
200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 |
кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц |
| Режим 3 |
двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1 |
| Режим 4 |
генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| - непрерывная и двухчастотная генерация | 10 |
| - кратковременные посылки | 15 |
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при «2F») |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») |
| При питании от сетевого блока | 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F» |
|
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|
| Допустимое сопротивление нагрузки |
- любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
| Согласование с нагрузкой |
- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация |
1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты |
11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. |
25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
| Функциональные особенности | |
| Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) |
- все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
| Вес электронного блока, не более, кг | 14,5 |
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплектация трассоискателя Атлет 3.120Д
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.3 | 1 шт. |
| 2 | Генератор АГ-120ТМ | 1 шт. |
| 3 | Источник питания ENP-240-12 | 1 шт. |
| 4 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 5 | Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
| 6 | Диск CD-R с программой | 1 шт. |
| 7 | Кабель AG120.02.060 | 1 шт. |
| 8 | Кабель АГ120.02.020 | 1 шт. |
| 9 | Кабель АГ120.02.050 | 1 шт. |
| 10 | Кабель АГ105.02.020 | 1 шт. |
| 11 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 12 | Штырь заземления АГ110.02.004 | 2 шт. |
| 13 | Колпачок изоляционный d=8 мм | 2 шт. |
| 14 | Батарейки | 4 шт. |
| 15 | Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
| 16 | Сумка для генератора АГ-120ТМ (чехол 53181) | 1 шт. |
| 17 | Сумка для приемника (чехол 53212) | 1 шт. |
| 18 | Сумка для комплекта (чехол 53222) | 1 шт. |

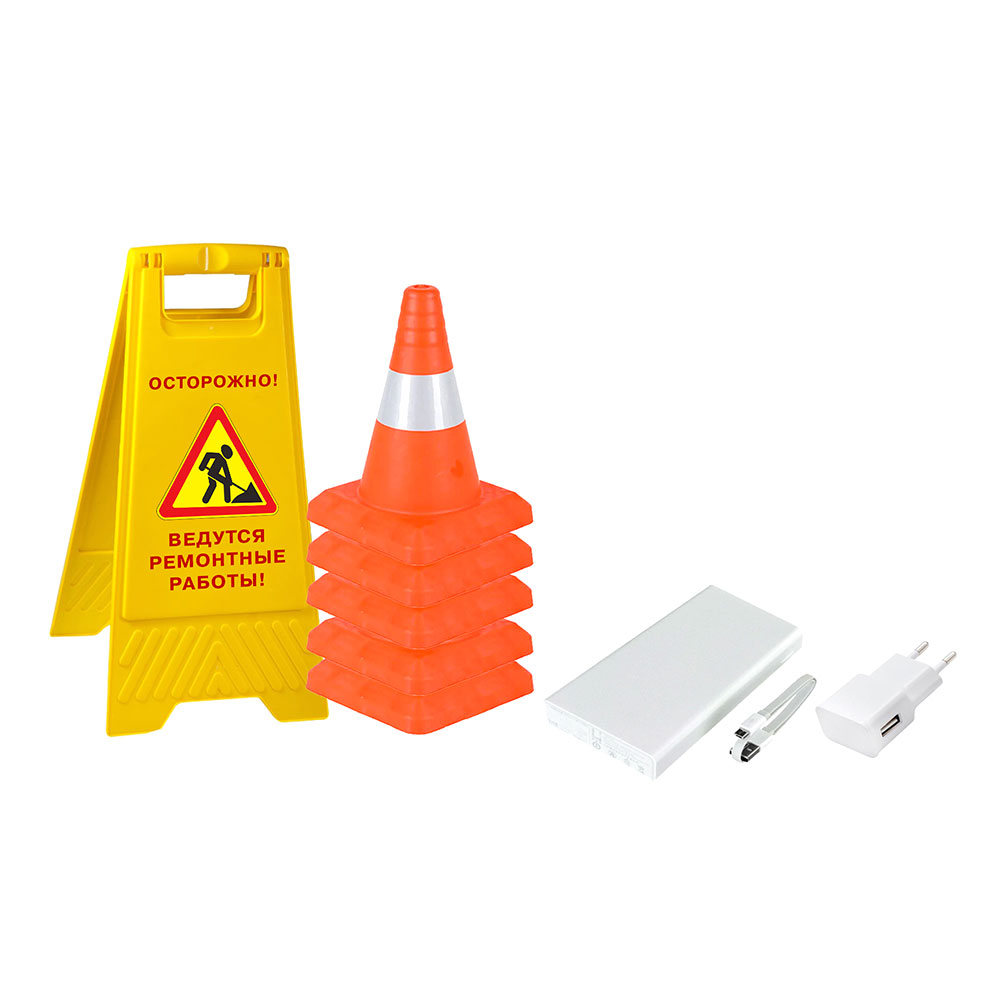

| 19 | Power Bank, 10 000 mAh | 1 шт. |
| 20 | Конус дорожный, высота 30 см | 5 шт. |
| 21 | Аварийный знак "Люк открыт" или "Идут работы" | 1 шт. |
| 22 | Руководство по эксплуатации | 3 шт. |
| 23 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Атлет 3.120Д
| № | Наименование |
|---|---|
| 1 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
| Файлы для скачивания | |
| Руководство по эксплуатации на генератор | Скачать |
| Руководство по эксплуатации на приемник | Скачать |
