Геоскан 201 Геодезия

Геоскан 201 Геодезия
Геоскан 201 Геодезия
Геоскан 201 Геодезия
Геоскан 201 Геодезия
Геоскан 201 Геодезия
2 125 000 руб.


Запросить счет

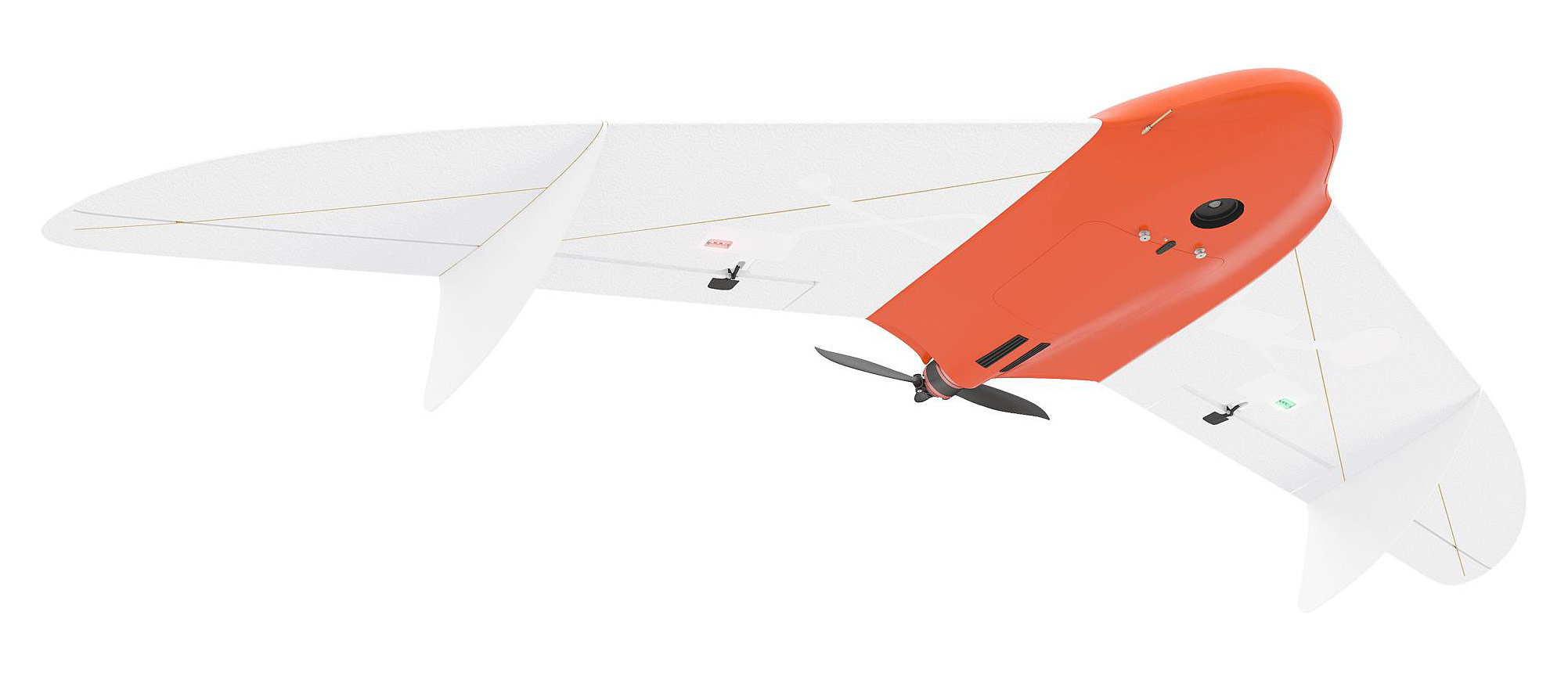

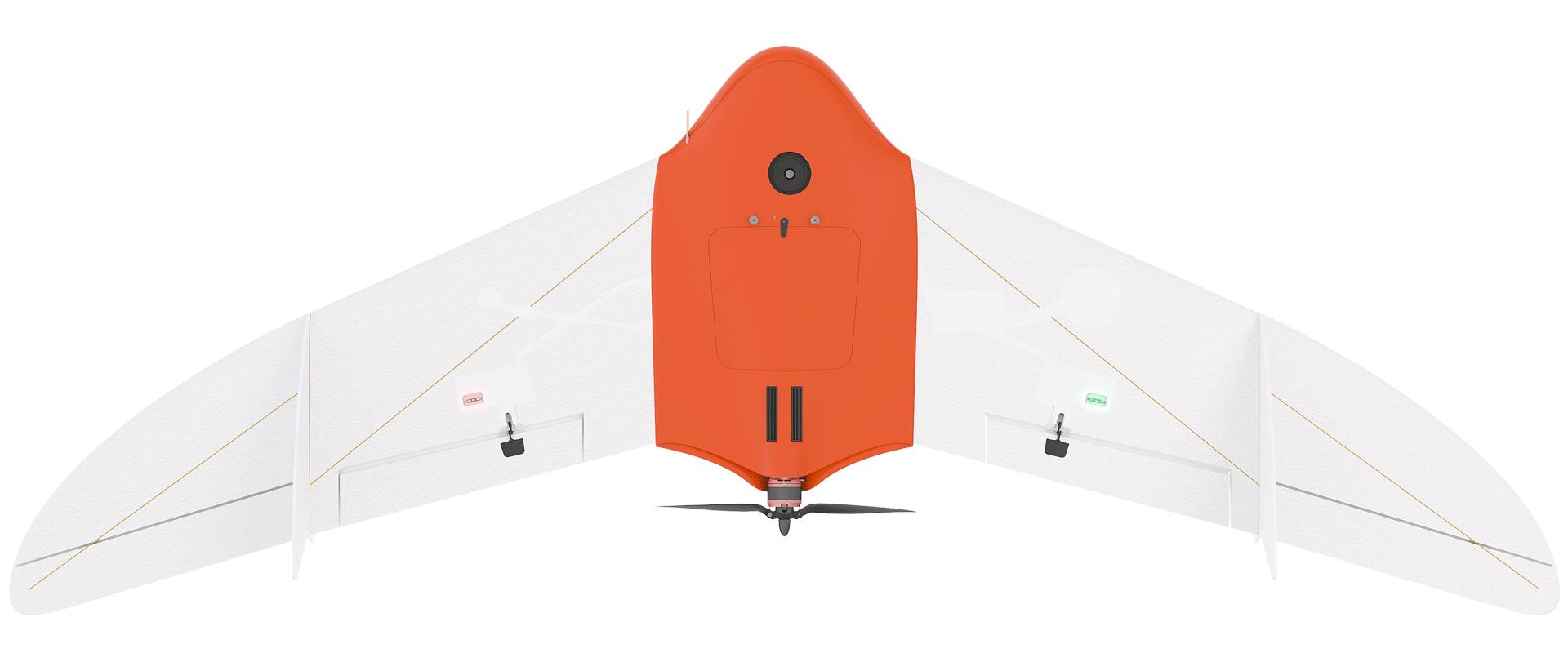

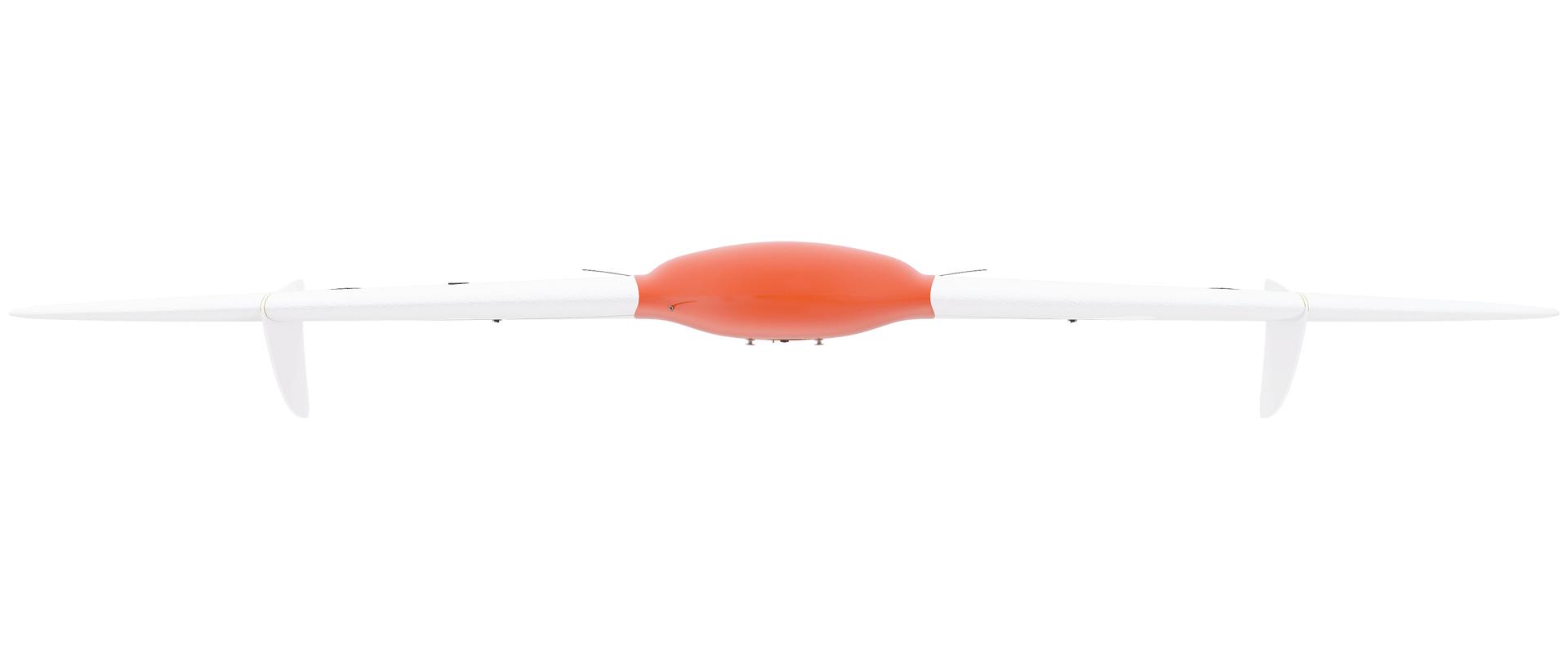

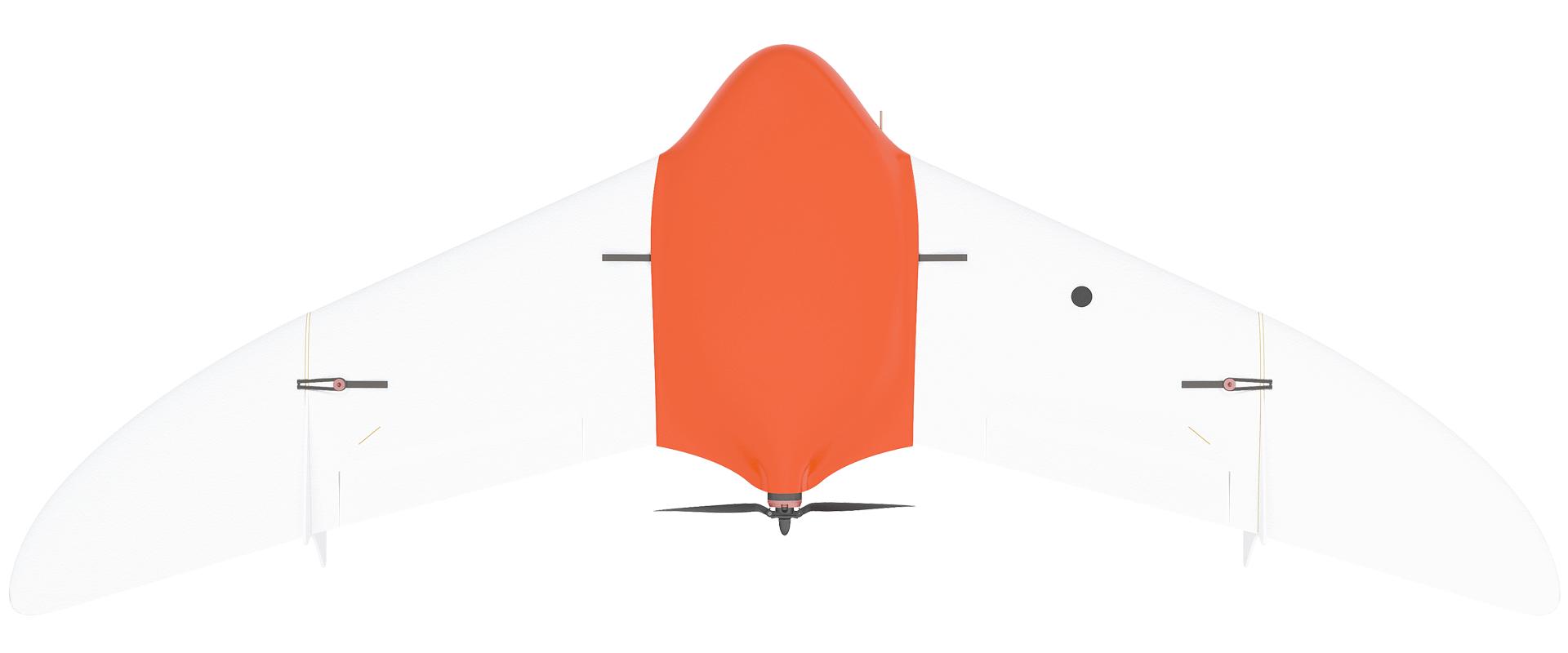

Беспилотный летательный аппарат (БПЛА) Геоскан 201 Геодезия предназначен для выполнения аэрофотосъемочных работ на обширных территориях. За один вылет он позволяет снять до 22 квадратных километров с разрешением 3–10 см на пиксель. Продолжительность полета – до 3-х часов.

В состав БПЛА Геоскан 201 Геодезия входит:

  • цифровая фотокамера Sony RX1R II;
  • GNSS-приемник Topcon с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou).

Геоскан 201 Геодезия имеет прочный и легкий корпус из композитных материалов, а также составные крылья особой конструкции из легкого и прочного вспененного полипропилена. Разборная конструкция крыла позволила добиться компактности размещения элементов при транспортировке. Рабочий комплект может перевозиться в багажнике автомобиля или купе поезда.

Электронная начинка БПЛА Геоскан 201 Геодезия (авионика) разработана компанией Геоскан и рассчитана на максимальную надежность при любых нагрузках.

Во время полета Геоскан 201 Геодезия управляется полностью автоматически согласно загруженному полетному заданию. Запуск осуществляется с помощью катапульты, а посадка выполняется на парашюте в районе точки запуска.

Геоскан 201 Геодезия является одним из самых надежных БПЛА в своем классе. Его безопасность подтверждена тысячами взлетов и посадок. С помощью наземной станции управления можно контролировать состояние летательного аппарата на всех этапах полета. В модем связи встроена кнопка экстренного выброса парашюта, которая сработает даже при выходе из строя наземной станции управления. Автопилот постоянно отслеживает состояние планера во время полета и в случае нештатной ситуации сам вернет его в точку запуска.

БПЛА Геоскан 201 Геодезия способен нести до 3-х полезных нагрузок одновременно и выполнять синхронную запись данных нескольких сенсоров.

В качестве полезной нагрузки используется фотокамера Sony RX1R II, имеющая полноразмерную матрицу 42 Мпикс, 35-мм объектив и центральный затвор.

Бортовой спутниковый приемник Topcon позволяет выполнять привязку модели с точностью в 5–10 см (в зависимости от активированных опций) без применения наземных опознаков.

Программное обеспечение Geoscan Planner

Программное обеспечение GеoScan Planner, позволяет строить полетные задания площадных и линейных объектов, использовать различные режимы полета (полет по точкам, полет с учетом рельефа и др.), загружать kml и kmz файлы, использовать различные картографические подложки.

Достаточно выделить область съемки на карте или загрузить из файла и программа сама построит полетное задание, отправит его на беспилотник и проконтролирует качественное выполнение полета.

Управление БПЛА осуществляется без пультов и навыков пилотирования. Управление предполагает развертывание наземной станции управления на базе ноутбука (не входит в базовый комплект поставки).

Дополнительное программное обеспечение

  • Metashape Professional;
  • ГИС Спутник;
  • ГИС Спутник Агро.



Преимущества

Максимальная производительность

  • Алгоритм поддержания эффективной скорости и оптимизация маршрута в соответствии с ветровыми нагрузками обеспечивают высокую производительность съемки: до 15 км2 за полет при пространственном разрешении 3 см/пикс.
  • Возможность установки сразу нескольких видов полезных нагрузок. Например, камеры Sony RX1RII и мультиспектральной фотокамеры RedEdge-MX.

Высокое качество материалов

  • Бортовой геодезический приемник Topcon и синхронизация фотокамеры с автопилотом позволяют достигнуть высокой точности координат центров проекций (КЦП) снимков в режиме PPK/РРР до 1,5 см даже при значительной длине базовой линии.
  • Заданное перекрытие выдерживается в любых условиях благодаря учету направления ветра и точному измерению пройденного пути.
  • Фотокамера Sony RX1RII с объективом 35 мм, полнокадровой матрицей и разрешением 42,4 Мп, обеспечивает высокую чувствительность, широкий диапазон и низкий уровень шума. Каждая фотокамера проходит точную калибровку фокусного расстояния.

В совокупности это позволяет достигать плановой точности фотограмметрической модели до 3 см.

Удобство и надежность

  • Автоматическое построение маршрута для выделенной области и заданных параметров съемки в ПО Geoscan Planner.
  • Автоматический учет рельефа при планировании полетного задания, загрузка и редактирование пользовательских карт и подложек.
  • Полностью автоматический полет после старта с катапульты. Закончив полет, БВС приземлится на парашюте в заданной области.
  • Конвертация GNSS-данных в RINEX-файл с временными метками моментов фотографирования для расчета кинематики в любом специализированном ПО.
  • Наличие автономного бортового самописца.
  • Автономный полет вне зоны действия радиосвязи с наземной станцией управления.
  • Автоматическая проверка всех систем перед запуском.
  • Связь между устройствами осуществляется с помощью помехоустойчивого интерфейса CAN.
  • Система резервирования питания автопилота.
  • Автономная аварийная система выброса парашюта.
  • Термостабилизированная инерциальная система навигации.
  • Аварийный режим работы в случае обледенения трубки ПВД.



Технические характеристики

БПЛА
Продолжительность полета до 3 часов
Максимальная протяженность маршрута до 210 км
Площадь съемки за 1 полет при масштабе 3-10 см/пикс: 7-22 км2
Рекомендуемая допустимая скорость ветра до 10 м/с
Максимально допустимая скорость ветра до 12 м/с
Скорость полета 64-130 км/ч
Максимальная взлетная масса 8,5 кг
Максимальная масса полезной нагрузки 1,5 кг
Размах крыльев 222 см
Минимальная безопасная высота полета 100 м
Максимальная высота полета 4000 м
Двигатель электрический, бесколлекторный
Температура эксплуатации –20...+40°С (опционально возможно расширение до –40°С)
Взлет с катапульты
Посадка на парашюте, в автоматическом режиме
Время подготовки к взлету 10 мин
GNSS-приемник
GNSS-приемник Topcon с антенной
Диапазоны L1-L2, GPS/ГЛОНАСС/BeiDou
Фотокамера
Фотокамера Sony RX1R II
Тип затвора центральный
Размер матрицы 42 Мпикс
Объектив 35 мм
Мультиспектральная съемка нет



Комплектация

  • БПЛА Геоскан 201 Геодезия;
  • Цифровая фотокамера Sony RX1R II (42 Мпикс, объектив 35 мм, полноразмерная матрица, центральный затвор);
  • Двухчастотный/трехсистемный бортовой GNSS-приемник Topcon с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou);
  • Аккумуляторная батарея 5S, 32000 mAh;
  • Раскладная подставка для сборки БВС;
  • Транспортировочный кейс БВС (IP67, размер: 80x52x31 см, вес брутто: 18,5 кг);
  • Программное обеспечение для планирования полетного задания Geoscan Planner;
  • Радиомодем для канала связи управления и телеметрии;
  • Стойка модема;
  • Зарядное устройство;
  • Пусковая установка в защитном чехле (размер:120x25x20 см, вес брутто: 11 кг);
  • Комплект запасных частей;
  • Комплект документации.



Дополнительная полезная нагрузка

  • Мультиспектральная камера MicaSense RedEdge-MX.



Дополнительное оборудование

  • Ноутбук;
  • Опции активации многоканальности и мультисистемности для спутникового приемника Topcon;
  • Модификация «Арктика» (расширение температурного диапазона от –40 до +20°С.
Файлы для скачивания
Руководство по эксплуатацииСкачать
