Topocad Базовый

Topocad «Базовый» – это то, что и есть Topocad, без дополнительных модулей и упрощений. Иначе его можно назвать программой для вычерчивания Топопланов. Позволяет загружать результаты измерений, выполнять обработку данных из тахеометра (упрощенный набор функций), создавать цифровую модель ситуации и цифровую модель рельефа, что вместе называется цифровая модель местности (ЦММ), автоматически создавать горизонтали, обладает полным набором CAD функций, позволяющих создавать не только топографические чертежи, но и чертежи любого назначения. Кроме того, «Базовый» модуль позволяет решать такие задачи как пересчет координат, расчет площадей, контроль отклонений от проекта, создавать 3D модели, топоплан в 3D и многое другое. Имеет широкий набор форматов импорта/экспорта и позволяет выполнять конвертацию данных.

Область применения

• Все виды работ, при которых необходим обмен данными с электронным тахеометром.
• Геодезический контроль строительства.
• Площадные и полосные изыскания.
• Сбор и подготовка информации для ГИС систем.
• Ведение дежурных планов.
• Землеустройство.
• Исполнительные съемки.

Основные функции

• Прием данных из приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon, в том числе с использованием интерфейса RS-232.
• Сохранение данных в форматах приборов и их передача (с целью выноса в натуру) с использованием протокола RS-232
• Обработка съемки, выполненной на известной станции, решение обратной засечки.
• Нестрогое раздельное уравнивание одиночного теодолитного хода, уравнивание одиночного нивелирного хода.
• Сохранение и загрузка данных в текстовом формате, в формате DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid) а также растровые подложки в формате BMP, JPEG, TIFF, чертежи в формате Topocad *.top.
• Обработка полевого кодирования точек с возможностью использования библиотеки условных знаков.
• Работа в полноценном режиме 3D.
• Распределение данных по слоям.
• Построение линий (в том числе сплайн), окружностей, круговых и переходных кривых, точек, полигонов, символов, текстов. Аппроксимация линий отрезками.
• Редактирование построенных элементов.
• Использование функций координатной геометрии.
• Перемещение, вращение, масштабирование, параллельное смещение, зеркальное отражение, ряд дополнительных функций редактирования.
• Промер расстояний, превышений, углов, уклонов.
• Построение размерных линий.
• Просмотр таблицы координат точек «Править как текст».
• Доступна панель фильтров выбора.
• Вычисление площади.
• Расчет отклонения положения точек от проектного значения.
• Расчет среднего из серии измерений.
• Работа с атрибутивной (семантической) информацией, поиск элементов чертежа по значению атрибутов, задание стилей оформления.
• Использование пользовательской системы координат (ПСК).
• Настройка пользовательских панелей инструментов, задание параметров построения условных знаков (привязка к слоям, стилям, атрибутам).
• Построение и редактирование модели поверхности (TIN). Обновление, вырезка, объединение моделей.
• 3D визуализация и редактирование модели поверхности.
• Загрузка и сохранение модели поверхности в форматы DXF/DWG, LandXML.
• Интерполяция высотных отметок элементов чертежа из модели поверхности.
• Автоматизированная интерполяция и отрисовка горизонталей любой высоты сечения рельефа и стиля, их сглаживание. Подписи горизонталей.
• Штриховка откосов.
• Создание и изменение библиотек условных обозначений, в том числе символов (блоков).
• Вывод отчетов по шаблонам.
• Создание и изменение шаблонов отчетов.
• Преобразование координат на плоскости (по формулам аффинного преобразования и преобразования хельмерта), определение параметров преобразования по совмещенным пунктам.
• Преобразование координат из зоны в зону проекции Гаусса-Крюгера по известным параметрам. Пересчет плоских прямоугольных координат проекции Гаусса-Крюгера, Ламберта, Стереографической в геодезические координаты (B - широта,L - долгота) и обратно по известным параметрам. Пересчет геодезических координат в геоцентрические по известным параметрам. Пересчет геоцентрических координат по формулам Бурша-Вольф (7 параметров), Молоденский-Бадекас(10 параметров).
• Подключение «фоновых» чертежей.
• Подготовка, оформление и печать чертежей. Автоматизированное создание легенды.
• Подготовка шаблонов чертежей.

Прием данных

Topocad «Базовый» позволяет осуществлять прием данных из электронных тахеометров:

• Sokkia/Topcon;
• Trimble;
• Leica.

Кроме того, Topocad «Базовый» позволяет загружать координаты точек и графическую информацию из:

• текстовых файлов;
• файлов формата DWG/DXF;
• MicroStation DGN;
• MapInfo MIF/MID;
• ESRI SHP;
• LandXML;
• ряда других форматов.

Передача данных

Загруженные данные, а также чертежи и цифровые модели местности можно сохранить в:

• текстовые файлы;
• файлы формата DWG/DXF;
• MicroStation DGN;
• MapInfo MIF/MID;
• ESRI SHP;
• LandXML;
• ряд других форматов.

Данные можно также передать в электронные тахеометры:

• Sokkia/Topcon;
• Trimble;
• Leica.

Расчетные функции

В Topocad «Базовый» также имеется функция вычисления координат съемочных точек: обработка измерений, выполненных с известной точки, определение координат точки путем решения комбинированной многократной обратной засечки, раздельное уравнивание одиночного теодолитного хода. По результатам вычислений выводятся ведомости и отчеты.

Графические функции

Данные сохраняются в графический формат Topocad TOP (TOPX).

На основе загруженных данных можно выполнить создание цифровой модели ситуации с использованием таких геометрических элементов как линии (в том числе и сплайн), окружности, дуги, переходные кривые. Доступно также выведение текстовых подписей. Вся информация располагается по слоям.

Созданные элементы доступны для редактирования с использованием стандартных общепринятых методов редактирования.

Стандартный режим построения плановых элементов – 2D, но пользователь имеет возможность переключиться в режим 3D и выполнять все построения в этом режиме. Даже при работе в режиме 2D имеется возможность задания высотных отметок элементов, что отражается при просмотре данных в 3D.

Любому элементу чертежа можно задать набор определяемых свойств – атрибутов. Эта информация может быть выведена в виде текстовых подписей в чертеже. Кроме того, можно выполнять поиск объекта чертежа, а также визуализацию объектов с учетом значений свойств.

Имеется возможность загрузить файлы графических форматов BMP, JPEG, TIFF и использовать их как подложку для построений. Никакого дополнительного программного обеспечения для этого не нужно.

Topocad «Базовый» содержит функцию автоматизированного создания цифровой модели рельефа (в форме TIN – нерегулярной сети треугольников) для интерполяции горизонталей с любым шагом. Имеется возможность настройки любого стиля оформления горизонталей.

Программа поддерживает использование библиотек стандартных условных знаков (символов, типов линий, заливок). Пользователь имеет возможность создавать свои собственные символы и типы линий и пополнять ими библиотеку условных знаков. Имеется возможность создать пользовательские панели «Макрос», позволяющие автоматически переходить в режим построения выбранного точечного, линейного, площадного условного знака.

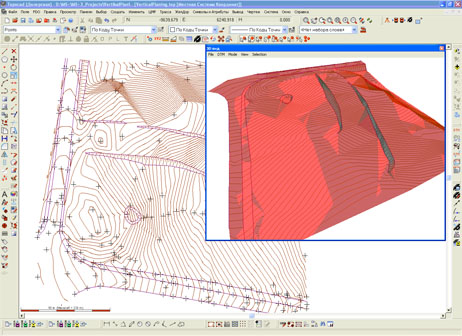

Программа Topocad "Базовый" позволяет создавать цифровую модель местности путем объединения цифровой модели ситуации и цифровой модели рельефа. Возможности визуализации позволяют наглядно представить полученную цифровую модель местности в 3D.

Оформление чертежей и вывод их на печать выполняются непосредственно в Topocad «Базовый».

При экспорте в формат DWG/DXF может быть передан не только чертеж, но и цифровая модель местности. Формат LandXML также позволяет передавать цифровую модель местности в другие САПР для дальнейшего использования.

Дополнительные функции

Кроме того, имеется ряд команд, автоматизирующих рутинные операции. Например, команда определения площади полигона с выводом отчета по результатам вычислений. Если необходимо определить расхождение между проектным положением точек и их положением по результатам выполненной съемки, то есть специальная команда, позволяющая автоматически определить расхождения между двумя группами точек и вывести отчет по результатам вычислений, а также автоматически отобразить полученные величины в чертеже. Доступно задание допуска на расхождения и индикация значений, превысивших допуск.

В случае использования полевого кодирования могут быть осуществлены автоматизированные построения.

В Topocad «Базовый» имеется возможность преобразования плоских прямоугольных координат по совмещённым пунктам или по параметрам (используется метод Аффинных преобразований и преобразования Хельмерта). Кроме того, имеется встроенная функция, позволяющая по заданным параметрам выполнить преобразование геоцентрических координат, а также выполнить переход от геоцентрических координат в региональные проекции и обратно.

Все отчеты формируются по шаблонам. Пользователь имеет возможность модифицировать шаблоны.

В Topocad «Базовый» может быть БЕСПЛАТНО включен модуль «Поле», позволяющий в реальном масштабе времени работать с геодезическими приборами и системами управления строительной техникой: выполнять съемку рельефа и ситуации, а также выполнять вынос в натуру точек и линий.
