Topocad пакет «Проект+»

Включает модули «Базовый», «Модель Объемов», «Линейные Изыскания», «Поперечники» и модуль «Облака Точек». Позволяет обмениваться данными с электронными тахеометрами и приемниками ГНСС, выполнять конвертацию данных в различные САПР и ГИС форматы, создавать ЦММ, 3D модели объектов, выполнять расчет объемов земляных работ, выполнять камеральное трассирование линейных объектов, создавать их профили, выполнять разбивку оси трассы и со смещением от оси трассы, выполнять расчет объемов по поперечникам, выполнять проектирование и создавать 3D модели линейных объектов, загружать облака точек наземного, мобильного и воздушного сканирования (более 1 млн точек) и выполнять их обработку, а также многое другое. Используется, как правило, при геодезическом сопровождении строительства линейных объектов, а также везде, где используются облака точек.

Назначение

Обмен данными с электронными тахеометрами. Создание чертежей и схем. Построение модели поверхности. Создание топографического плана. Подсчет площадей. Контроль отклонения положения точек от проекта. Подсчет объемов между моделями поверхностей, между поверхностью и плоскостью. Автоматическое сопряжение поверхностей.

Создание описания прохождения осевой линии протяженного объекта (автомобильные дороги, железные дороги, трубопроводы, каналы и др.). Создание описания продольного профиля протяженного объекта. Оформление чертежа профиля. Вывод разреза модели поверхности. Подготовка данных для выноса в натуру осевой линии и со смещением от осевой линии.

Создание проектной модели поверхности коридора протяженного объекта, в том числе тоннеля.

Поддержка функций обработки огромных массивов пространственных координат (облаков) точек, получаемых в результате выполнения наземного и/или воздушного лазерного сканирования.

Область применения

Все виды работ, при которых необходим обмен данными с электронным тахеометром. Геодезический контроль строительства. Площадные и полосные изыскания. Сбор и подготовка информации для ГИС систем. Ведение дежурных планов. Землеустройство. Исполнительные съемки.

Подсчет объемов земляных работ при осуществлении геодезического обеспечения строительства.

Маркшейдерское обеспечение добычи полезных ископаемых открытых месторождений. Учет объемов на складах сырья и строительных материалов.

Проектирование и геодезический контроль строительства автодорог, тоннелей и любых протяженных объектов.

Горизонтальная и вертикальная планировка объектов промышленного, гражданского и транспортного строительства.

Основные функции

• Прием данных из приборов SOKKIA, Leica, Trimble/Geodimeter, Nikon, в том числе с использованием интерфейса RS-232.
• Сохранение данных в форматах приборов и их передача (с целью выноса в натуру) с использованием протокола RS-232
• Обработка съемки, выполненной на известной станции, решение обратной засечки.
• Нестрогое раздельное уравнивание одиночного теодолитного хода, уравнивание одиночного нивелирного хода.
• Сохранение и загрузка данных в текстовом формате, в формате DWG/DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif/mid), а также растровые подложки в формате BMP, JPEG, TIFF, чертежи в формате Topocad *.top.
• Обработка полевого кодирования точек с возможностью использования библиотеки условных знаков.
• Работа в полноценном режиме 3D.
• Распределение данных по слоям.
• Построение линий (в том числе сплайн), окружностей, круговых и переходных кривых, точек, полигонов, символов, текстов. Аппроксимация линий отрезками.
• Редактирование построенных элементов.
• Использование функций координатной геометрии.
• Перемещение, вращение, масштабирование, параллельное смещение, зеркальное отражение, ряд дополнительных функций редактирования.
• Промер расстояний, превышений, углов, уклонов.
• Построение размерных линий.
• Просмотр таблицы координат точек «Править как текст».
• Доступна панель фильтров выбора.
• Вычисление площади.
• Расчет отклонения положения точек от проектного значения.
• Расчет среднего из серии измерений.
• Работа с атрибутивной (семантической) информацией, поиск элементов чертежа по значению атрибутов, задание стилей оформления.
• Использование пользовательской системы координат (ПСК).
• Настройка пользовательских панелей инструментов, задание параметров построения условных знаков (привязка к слоям, стилям, атрибутам).
• Построение и редактирование модели поверхности (TIN). Обновление, вырезка, объединение моделей.
• 3D визуализация и редактирование модели поверхности.
• Загрузка и сохранение модели поверхности в форматы DXF/DWG, LandXML.
• Интерполяция высотных отметок элементов чертежа из модели поверхности.
• Автоматизированная интерполяция и отрисовка горизонталей любой высоты сечения рельефа и стиля, их сглаживание. Подписи горизонталей.
• Штриховка откосов.
• Создание и изменение библиотек условных обозначений, в том числе символов (блоков).
• Создание и изменение шаблонов отчетов.
• Преобразование координат на плоскости (по формулам аффинного преобразования и преобразования Хельмерта), определение параметров преобразования по совмещенным пунктам.
• Преобразование координат из зоны в зону проекции Гаусса-Крюгера по известным параметрам. Пересчет плоских прямоугольных координат проекции Гаусса-Крюгера, Ламберта, Стереографической в геодезические координаты (B - широта,L - долгота) и обратно по известным параметрам. Пересчет геодезических координат в геоцентрические по известным параметрам. Пересчет геоцентрических координат по формулам Бурша-Вольф(7 параметров), Молоденский-Бадекас(10 параметров).
• Подключение «фоновых» чертежей.
• Подготовка, оформление и печать чертежей. Автоматизированное создание легенды.
• Подготовка шаблонов чертежей.
• Подсчет объема между двумя моделями поверхностей путем построения вертикальных призм.
• Подсчет объема между моделью поверхности и плоскостью путем построения вертикальных призм.
• Подсчет объема между двумя моделями поверхности путем построения вертикальных сечений.
• Вывод отчета по выполненному расчету.
• Оформление результата расчета в виде заливки насыпи и выемки.
• Оформление результата расчета в виде изолиний равных объемов работ.
• Функция автоматического сопряжения контура проектной поверхности с подосновой путем построения откосов.
• Заполнение табличного описания плана трассы.
• Заполнение табличного описания профиля трассы.
• Создание табличного описания плана и профиля трассы по линиям чертежа.
• Интерактивное создание описания плана трассы в чертеже с помощью «редактора трасс».
• Интерактивное создание описания профиля трассы в форме профиля.
• Автоматизированная проверка табличных описаний.
• Прямой и обратный пересчет прямоугольных координат в пикетаж, смещение, превышение относительно плана и профиля трассы.
• Подготовка данных для выноса в натуру осевой линии трассы, а также со смещением от осевой (задается смещение и превышение).
• Оформление формы и сеток профиля.
• Сравнение профилей трасс и разрезов моделей поверхности между собой.
• Загрузка и Сохранение описания плана и профиля трассы в форматы LandXML, DRD, Geosecma, SBG, Novapoint, ALC, текстовый.
• Ряд специализированных железнодорожных функций.
• Построение и редактирование модели поверхности (TIN) Тоннеля.
• Создание шаблонов поперечного сечения линейного объекта, в том числе тоннеля.
• Сравнение модели поверхности Тоннеля с проектной моделью по шаблонам поперечного сечения.
• Построение проектной 3D модели с использованием плана трассы, профиля трассы, шаблона поперечного сечения трассы, модели подосновы, описания поперечных уклонов.
• Использование дополнительных («боковых») линий чертежа для управления процессом построения проектной модели.
• Представление проектной модели в виде набора поперечных сечений, сопряженных с моделью подосновы.
• Представление проектной модели в форме модели поверхности TIN.
• Построение проектной модели в виде пространственных полилиний в файле чертежа плана.
• Формирование файла данных проекта для передачи в различные электронные приборы и системы автоматизированного управления строительной техникой.
• Вывод отчетов с результатами расчетов с возможность редактирования шаблонов.
• Загрузка массивов координат точек из текстовых файлов, LAS, Topocad TPC.
• Поддержка многократной загрузки массивов координат с объединением в общий массив.
• Трансформация координат точек при загрузке данных из LAS файла, в том числе с возможностью перехода от геоцентрических координат в геодезические, в локальные системы координат с использованием параметров проекции Гаусса-Крюгера, проекции Ламберта, Стереографической проекции.
• Просмотр загруженных данных в 3D.
• Фильтрация точек облака (автоматическое удаление точек по заданному геометрическому условию).
• Построение регулярной модели поверхности по облаку точек.
• Использование облака точек вместо модели поверхности при построении горизонталей.
• Использование облака точек вместо модели поверхности при вычислении объемов земляных работ.
• Использование облака точек вместо модели поверхности при построении продольных профилей.
• Использование облака точек вместо модели поверхности при построении поперечных фактических и проектных профилей.
• Загрузка облака точек в чертеж, совместный просмотр и анализ данных, в том числе в 3D.
• Сохранение координат точек всего облака или выбранной части в текстовые файлы, Topocad TPC.

Прием данных

Topocad пакет «Проект+» позволяет осуществлять прием данных из электронных тахеометров:

• Sokkia/Topcon;
• Trimble;
• Leica.

Кроме того, Topocad пакет «Проект+» позволяет загружать координаты точек и графическую информацию из:

• текстовых файлов;
• файлов формата DWG/DXF;
• MicroStation DGN;
• MapInfo MIF/MID;
• ESRI SHP;
• LandXML;
• ряда других форматов.

Описание плана и профиля трассы можно загрузить из форматов:

• LandXML;
• DRD;
• Geosecma;
• SBG;
• Novapoint;
• текстового.

Могут быть загружены массивы координат точек (облака точек) из:

• текстовых файлов;
• файлов формата LAS;
• файлов формата Topocad TPC.

Причем загрузка может быть выполнена многократно, с последующим объединением в общий массив.

Передача данных

Загруженные данные, а также чертежи можно сохранить в:

• текстовые файлы;
• файлы формата DWG/DXF;
• MicroStation DGN;
• MapInfo MIF/MID;
• ESRI SHP;
• LandXML;
• ряд других форматов.

Данные можно также передать в электронные тахеометры:

• Sokkia/Topcon;
• Trimble;
• Leica.

Описание плана и профиля трассы можно сохранить в форматах:

• LandXML;
• DRD;
• Geosecma;
• SBG;
• Novapoint;
• текстовом.

Облака точек могут быть сохранены в:

• текстовые файлы;
• файлы формата Topocad TPC.

Проектная модель линейного объекта в виде набора поперечных сечений, сопряженных с моделью подосновы в формате Topcon RD3, LandXML(в Topocad 14), в формате MDS.

Проектная модель линейного объекта в форме модели поверхности TIN в формате Topocad DTM с возможностью конвертации в LandXML, DWG,DXF.

Векторная каркасная модель линейного объекта в формате Topocad TOP (TOPX) с возможностью конвертации в форматы DWG, DXF, LandXML, DGN, MIF/MID, SHP и другие.

Расчетные функции

В Topocad пакет «Проект+» также имеется функция вычисления координат съемочных точек: обработка измерений, выполненных с известной точки, определение координат точки путем решения комбинированной многократной обратной засечки, раздельное уравнивание одиночного теодолитного хода. По результатам вычислений выводятся ведомости и отчеты.

Графические функции

Данные сохраняются в графический формат Topocad TOP (TOPX).

На основе загруженных данных можно выполнить различные построения с использованием таких геометрических элементов как линии (в том числе и сплайн), окружности, дуги, переходные кривые. Доступно также выведение текстовых подписей. Вся информация располагается по слоям.

Созданные элементы доступны для редактирования с использованием стандартных общепринятых методов редактирования.

Стандартный режим построения плановых элементов – 2D, но пользователь имеет возможность переключиться в режим 3D и выполнять все построения в этом режиме. Даже при работе в режиме 2D имеется возможность задания высотных отметок элементов, что отражается при просмотре данных в 3D.

Любому элементу чертежа можно задать набор определяемых свойств – атрибутов. Эта информация может быть выведена в виде текстовых подписей в чертеже. Кроме того, можно выполнять поиск объекта чертежа, а также визуализацию объектов с учетом значений свойств.

Имеется возможность загрузить файлы графических форматов BMP, JPEG, TIFF и использовать их как подложку для построений. Никакого дополнительного программного обеспечения для этого не нужно.

Topocad пакет «Проект+» содержит функцию автоматизированного создания модели поверхности (в форме TIN – нерегулярной сети треугольников) для интерполяции горизонталей с любым шагом. Имеется возможность настройки любого стиля оформления горизонталей.

Программа поддерживает использование библиотек стандартных условных знаков (символов, типов линий, заливок). Пользователь имеет возможность создавать свои собственные символы и типы линий и пополнять ими библиотеку условных знаков. Имеется возможность создать пользовательские панели «Макрос», позволяющие автоматически переходить в режим построения выбранного точечного, линейного, площадного условного знака.

Оформление чертежей и вывод их на печать выполняются непосредственно в Topocad пакет «Проект+».

Дополнительные функции

Кроме того, имеется ряд команд, автоматизирующих рутинные операции. Например, команда определения площади полигона с выводом отчета по результатам вычислений. Если необходимо определить расхождение между проектным положением точек и их положением по результатам выполненной съемки, то есть специальная команда, позволяющая автоматически определить расхождения между двумя группами точек и вывести отчет по результатам вычислений, а также автоматически отобразить полученные величины в чертеже. Доступно задание допуска на расхождения и индикация значений, превысивших допуск.

В случае использования полевого кодирования могут быть осуществлены автоматизированные построения.

В Topocad пакет «Проект+» имеется возможность преобразования плоских прямоугольных координат по совмещённым пунктам или по параметрам (используется метод Аффинных преобразований и преобразования Хельмерта). Кроме того, имеется встроенная функция, позволяющая по заданным параметрам выполнить преобразование геоцентрических координат, а также выполнить переход от геоцентрических координат в региональные проекции и обратно.

Все отчеты формируются по шаблонам. Пользователь имеет возможность модифицировать шаблоны.

В Topocad пакет «Проект+» может быть БЕСПЛАТНО включен модуль «Поле», позволяющий в реальном масштабе времени работать с геодезическими приборами и системами управления строительной техникой: выполнять съемку рельефа и ситуации, а также выполнять вынос в натуру точек и линий.

Модуль «Модель Объемов»

На основе моделей поверхности в формате Topocad DTM, можно произвести подсчет объемов земляных масс путем построения вертикальных призм. Заложена возможность подсчета между двумя поверхностями, или между поверхностью и плоскостью.

По результатам расчетов выводятся отчеты в табличном виде. Кроме того, есть возможность создавать наглядное графическое отображение результатов подсчета объемов в виде изолиний и растровой заливки, а также с помощью таблицы, в каждом из квадратов которой выводится соответствующее значение объема. Все результаты могут быть оформлены в виде чертежа стандартными средствами Topocad пакет «Проект+» и выведены на печать.

Для проектировщиков будет интересна функция автоматического сопряжения контура проектной поверхности с подосновой путем построения откосов.

Модуль «Линейные изыскания»

В Topocad пакет «Проект+» можно задать план трассы (ось протяженных объектов, таких как автомобильные дороги, железные дороги, трубопроводы, каналы и др.) и профиль трассы. Выполняется это с помощью заполнения табличного описания плана и профиля трассы, либо графически. Для трассы, созданной в графическом окне так же можно сформировать табличное описание. Оно подлежит автоматизированной проверке.

При наличии модели поверхности по трассе можно сформировать разрез.

Topocad пакет «Проект+» позволяет выполнить сравнение профилей трасс и разрезов моделей поверхности между собой.

Оформление чертежа профиля осуществляется путем выбора необходимых компонент.

Пользователь может произвести прямой и обратный пересчет прямоугольных координат в пикетаж, смещение, превышение относительно плана и профиля трассы.

Имеется возможность подготовить данные для выноса в натуру осевой линии трассы, а также со смещением от осевой (задается смещение и превышение).

В программе заложен ряд специализированных железнодорожных функций.

По всем выполненным построениям можно сформировать отчеты.

Модуль «Поперечники»

При помощи Topocad пакет «Проект+» можно создать шаблоны поперечного сечения линейного объекта и на их основании запроектировать 3D модель объекта. Для этого понадобятся ранее созданные план трассы, продольный профиль трассы, модель подосновы, описание поперечных уклонов.

В процессе проектирования поперечников могут применяться дополнительные («боковые») линии чертежа для управления процессом построения проектной модели.

Поперечник может иметь несколько слоёв в конструкции дорожной одежды (пространство между теоретическим верхним уровнем дороги и уровнем террасы), таких как слой асфальта и др.

В программе можно выполнить не только построение поперечных разрезов поверхностей, но и произвести их сравнение с теоретическим поперечником.

Основное преимущество Topocad пакет «Проект+» при работе с поперечниками раскрывается тогда, когда вы приступаете к редактированию Вашего проекта. Когда Вам нужно изменить ширину дороги, указать новую модель поверхности, новый профиль, новый шаблон поперечника – всё что угодно – Вы сможете это сделать всего лишь посредством нескольких нажатий кнопки мыши. Topocad пакет «Проект+» позволит очень легко вывести эти данные в чертеж для отображения поперечных сечений или структурных линий трассы в 3D.

И еще один плюс программы Topocad – это возможность формирования файла данных проекта для передачи в различные электронные приборы и системы автоматизированного управления строительной техникой.

Модуль "Поперечники" начиная с Topocad 15-й версии включает в себя модуль "Тоннель".

Этот модуль позволяет выполнить построение модели поверхности тоннеля по результатам съемки и сравнение модели с проектным поперечным сечением тоннеля.

Проектные построения выполняются при помощи задания шаблонов поперечного сечения тоннеля. В качестве исходных данных потребуется также план и профиль трассы тоннеля.

Сравнение шаблона поперечного сечения тоннеля с построенной моделью путем построения поперечных сечений производится автоматически.

По результатам сравнения выводится отчет.

Все построения сохраняются в чертеже проекта и могут быть распечатаны.

При наличии параметрического описания трассы в проекте, в Topocad пакет «Проект+» можно произвести подсчет объема между двумя моделями поверхности путем построения вертикальных сечений.

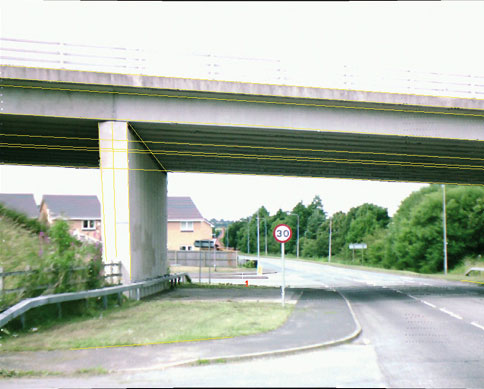

Модуль «Облака Точек»

Topocad пакет «Проект+» позволяет произвести обработку данных огромных массивов пространственных координат (облаков) точек, полученных в результате выполнения наземного и/или воздушного лазерного сканирования.

При необходимости можно будет трансформировать координаты точек при загрузке данных из LAS файла, в том числе с возможностью перехода от геоцентрических координат в геодезические, в локальные системы координат с использованием параметров проекции Гаусса-Крюгера, проекции Ламберта, Стереографической проекции.

Для удобной работы в Topocad пакет «Проект+» предусмотрены просмотр загруженных данных в 3D окне, и фильтрация точек облака (автоматическое удаление точек по заданному геометрическому условию).

По облаку точек в Topocad пакет «Проект+» может быть построена регулярная модель поверхности. Облака точек можно использовать вместо модели поверхности при построении горизонталей, при вычислении объемов земляных работ, при построении продольных профилей, поперечных фактических и проектных профилей.

Облака точек можно загрузить в имеющийся чертеж, совместно просмотреть и проанализировать данные, в том числе и в 3D. Более того, все построения в чертеже можно выполнять с привязкой к точкам облака. А для самого облака точек в чертеже можно настроить степень прореживания.
