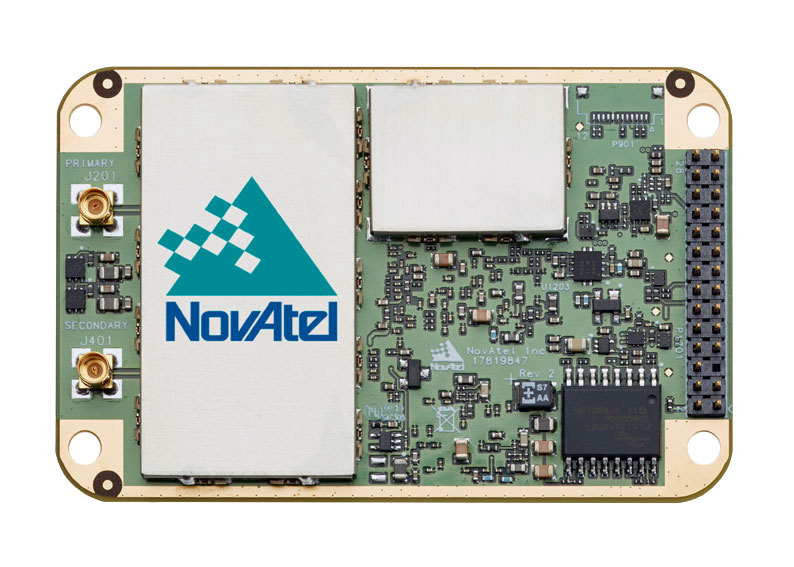

Плата NovAtel OEM718D
Двухантенная многочастотная плата OEM718D позволяет получать высокоточное позиционирование в компактных продуктах. Усовершенствованные технологии подавления помех работают даже в сложных условиях. Большое количество опций подключения позволяет быстро выводить на рынок решения с платой OEM718D.
OEM718D использует 555 каналов и подходит для выполнения широкого спектра задач. Благодаря прошивке OEM7 от NovAtel пользователь может с легкостью настроить устройство так, как ему требуется. С одной антенной OEM718D способна предоставлять высокую точность позиционирования. Можно подключить вторую опциональную антенну ALIGN для получения высокоточного навигационного решения. Увеличение расстояния между антеннами увеличит точность решения. Благодаря двум антеннам OEM718D можно быстро откалибровать систему SPAN® GNSS+INS для получения 3D позиции, скорости и высоты. С помощью NovAtel CORRECT™ с RTK можно получать координаты с сантиметровой точностью в реальном времени.
OEM718D способна отслеживать все современные группировки спутников, включая GPS, GLONASS, Galileo, BeiDou, QZSS и IRNSS. А при помощи обновления прошивок можно добавить поддержку новых сигналов.
Все платы могут быть корпусированы для реализации полноценного ГНСС приемника.
Технические характеристики
| Макс. скорость передачи данных | |
| Измерения | до 100 Гц |
| Позиционирование | до 100 Гц |
| Время до первого решения | |
| Холодный старт | < 40 сек |
| Горячий старт | < 19 сек |
| Повторный захват сигнала | |
| L1 | < 0,5 сек |
| L2 | < 1 сек |
| Кинематика | |
| Точность по времени | 20 нсек ско |
| Точность по скорости | < 0,03 м/сек ско |
| Макс. скорость | < 515 м/сек |
| Разъёмы | |
| Главный | 28-контактный двухрядный M |
| Антенный вход | MMCX F |
| Коммуникационные порты | |
| Последовательные | 3 × LVCMOS до 460 800 бит/сек |
| USB | 1 × Device, 1 × Host до 450 Мбит/сек |
| CAN | 2 × до 1 Мбит/сек |
| Ethernet | 1 × 10/100 Мбит/сек |
| Электропитание | |
| Входное напряжение | +3,3 В ⎓ [±5%] |
| Напряжение на антенну | +5 В ⎓ [±5%] |
| Макс. ток | 200 мА |
| Энергопотребление | |
| GPS L1 | 1,3 Вт |
| Макс. | 1,8 Вт |
| Физические параметры | |
| Габариты | 46 × 71 × 10 мм |
| Масса | 30 г |
| Температура | |
| Рабочая | -40°C … +85°C |
| Хранения | -55°C … +95°C |
