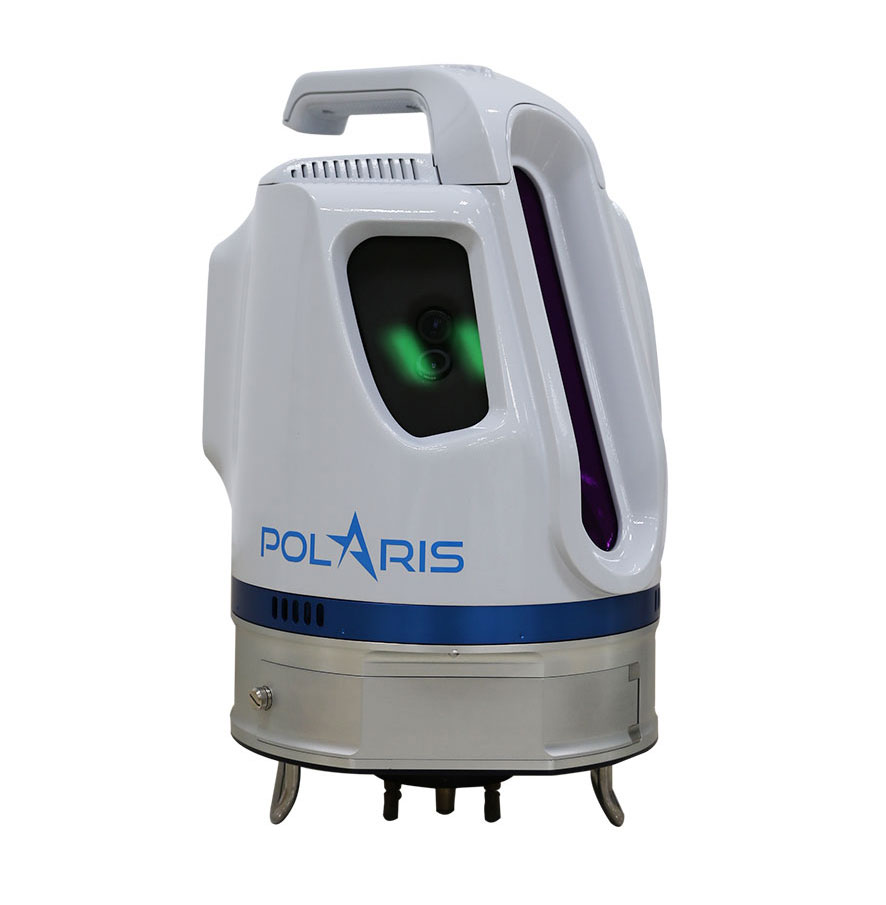

Наземный лазерный сканер Optech Polaris

Polaris – это универсальный лазерный сканер для использования в любых условиях и для любых задач со встроенной камерой высокого разрешения, инклинометрами, компасом, GPS-приемником и защищенным корпусом.

Области применения: создание топопланов и цифровой модели местности, подготовка чертежей при реконструкции зданий и сооружений, контроль качества строительных работ, архитектурные обмеры, фасадная съемка, мониторинг деформаций, обследование туннелей, расчеты объемов камер и складов, лесное хозяйство, мобильное обследование береговой линии.

Ключевые особенности

• Дальность съемки до 2000 м, скорость сканирования 500 000 т/сек, точность 5 мм.
• Регулируемый угол обзора FOV дает возможность задать направление сканирования.
• Встроенная камера, внешняя камера.
• Высокая пыле/влаго защита IP64.
• Понятный и удобный для пользователя рабочий процесс, русскоязычный интерфейс.
• Планирование съемочного проекта, удаленное управление сканером.
• Компенсация наклона, автоматическое распознавание цели.
• Комплекс программного обеспечения в комплекте (планирование, управление, постобработка).

Возможности лазерной сканирующей системы Polaris

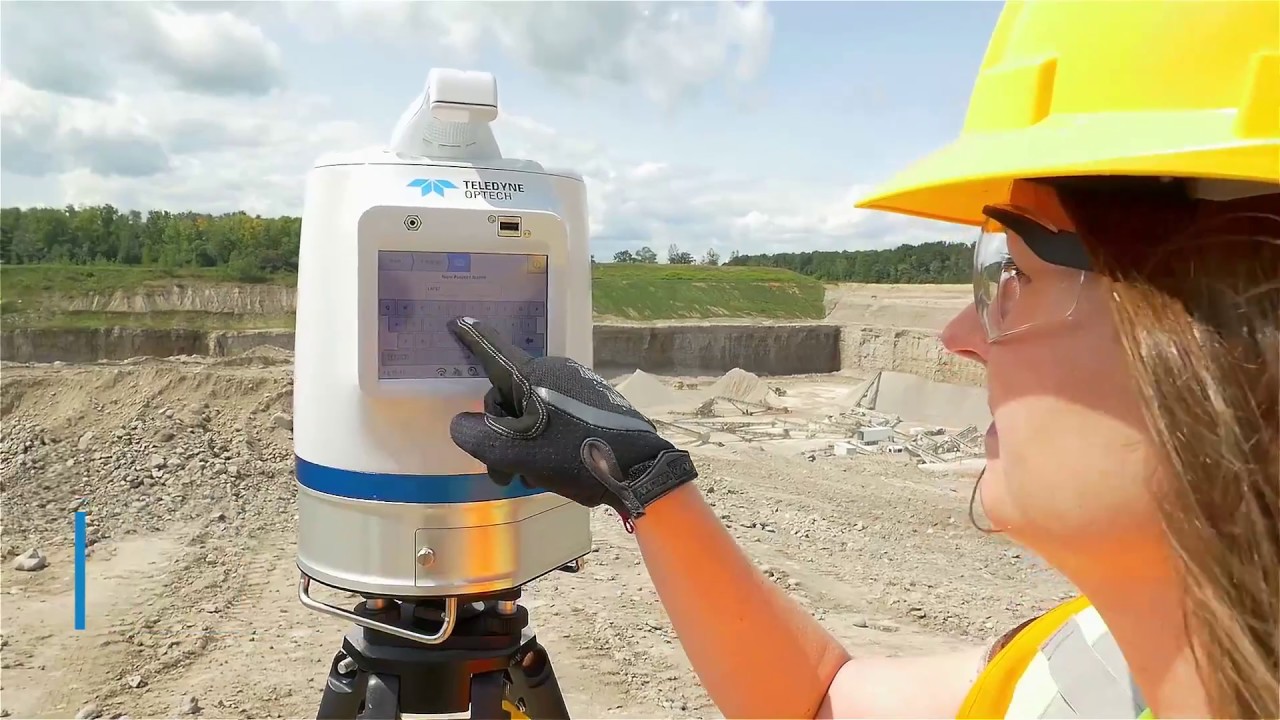

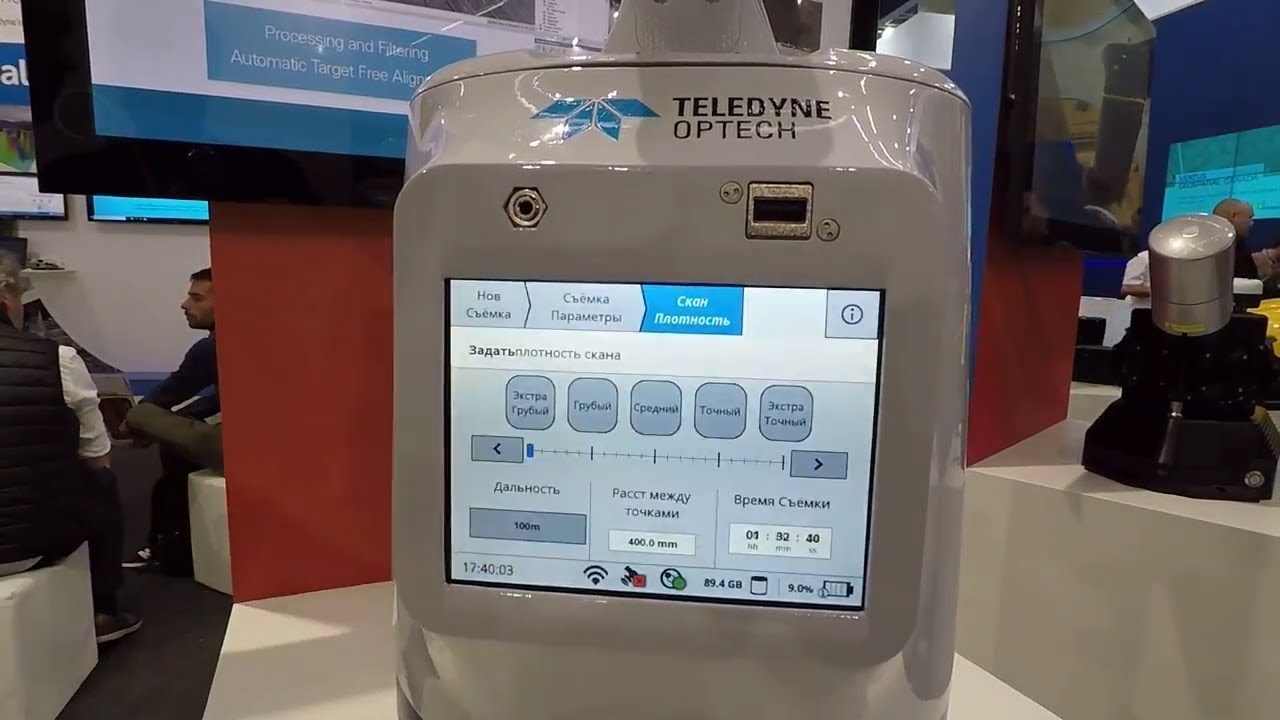

Управление сканером происходит посредством сенсорного экрана, хорошо читаемого даже при ярком солнечном свете. Удобный русифицированный интерфейс. Все действия в процессе сканирования осуществляется при помощи простых подсказок на экране, а данные сохраняются во встроенном накопителе. После сканирования данные переносятся на компьютер для постобработки. Сканирующей системой Polaris можно управлять с компьютера, что даст вам возможность более разностороннего контроля параметров сканирования.

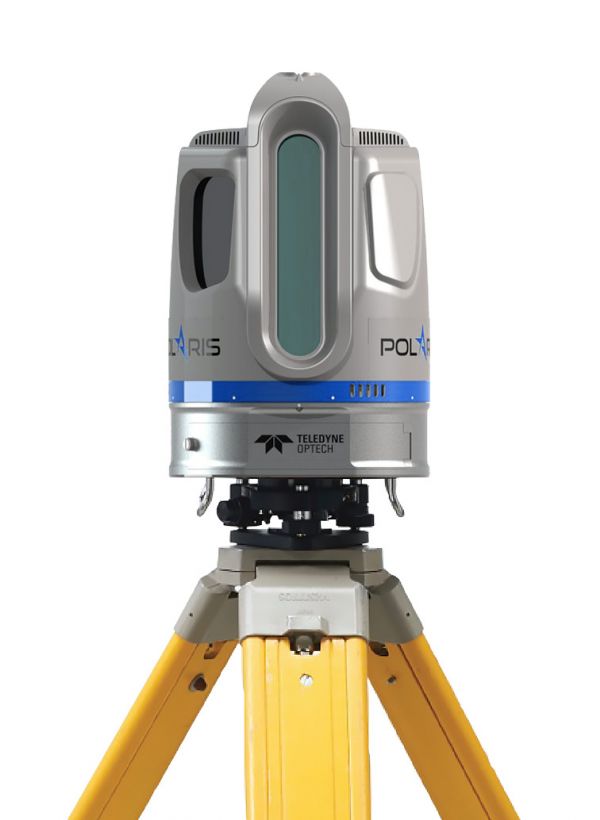

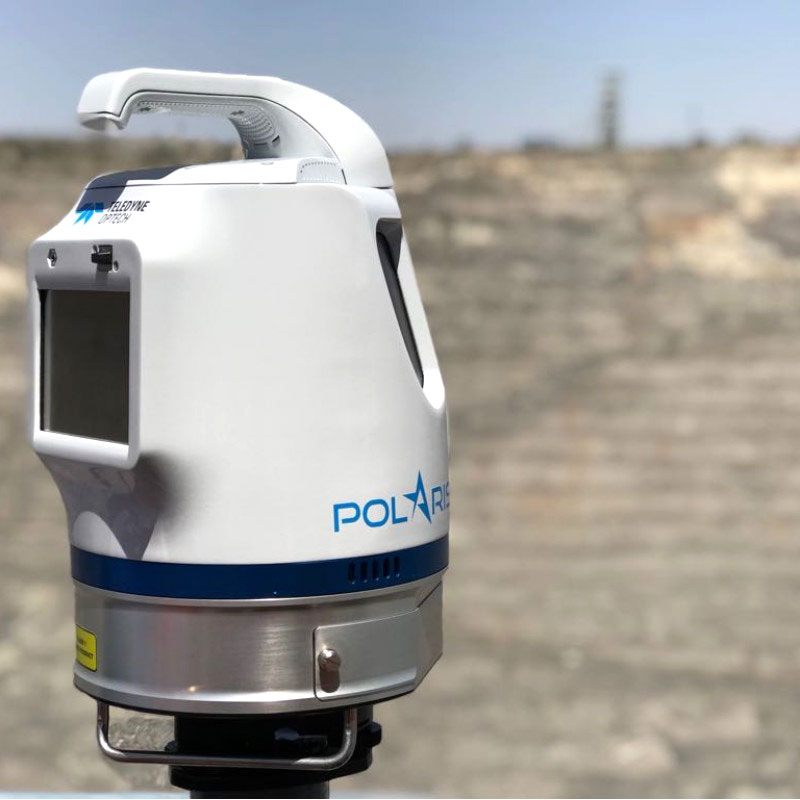

Наземный лазерный сканер Polaris имеет встроенную камеру высокого разрешения, измеритель угла наклона, компас, приемник GNSS, его корпус надежно защищен от непогоды и прочих неблагоприятных воздействий окружающей среды, так что с ним можно работать на любых объектах и ориентировать в пространстве так, как вам удобней. Высокая производительность, наличие всех необходимых для проведения съемки функций, возможность установки на любую платформу – штатив, крышу автомобиля или иное движущееся средство.

Полный комплект программного обеспечения

• Планирование и управление съемкой.
• Управление по кабелю или беспроводному соединению. Дистанционное управление необходимо режиме Stop&Go.
• Импорт, предварительная обработка, выравнивание, геопривязка облаков точек.
• Пост-обработка - выделение объектов, мешей, ЦМР, 3D моделей, классифицирование, удаление растительности, колоризация облака точек, калибровку внешней камеры, создание ортофото планов, измерения, расчёт площадей и объёмов, инспектирование и инструменты работы в тоннелях.

Программное обеспечение Polaris ATLAScan

Программное обеспечение Polaris ATLAScan – это комплексное программное обеспечение от планирования съёмки до получения окончательных результатов работы:

• планирование, управление лазером, импорт.
• фильтрация, выравнивание, измерения, классификации объектов на облаке точек по слоям.
• геопривязка.
• создание MESH и работа с поверхностью, создание ЦМР.
• инструменты для тунелей.
• инспекция, определение смещений.
• подсчет объемов: насыпь, выемка, подземная выработка.
• импортирует форматы облаков точек PTS, LAS, LAZ, TXT, E57, PLY, а также форматы моделей сетки 3DS, TXT, DAE, OBJ, DXF, PLY, PLY, IFC, STL и WRL.

Автоматическое уравнивание без марок

Мощный алгоритм предварительной регистрации отдельных сканов существенно сокращает время работы при постобработке данных сканирования. Облако точек уравнено с применением только данных с компаса, инклинометра и ГНСС.

Групповое уравнивание

Данная функция обеспечивает групповое уравнивание соединённых между собой и имеющих взаимные перекрытия сканов с помощью алгоритма группового уравнивания, данная функция удобна для обработки больших баз данных со множеством соседствующих сканов.

Классификация растительности и удаление

ATLAScan использует мощные алгоритмы фильтрации для записи повторяющихся отражений импульсов с целю автоматической классификации, удаления растительности для очистки и анализа объектов.

Фильтрация

Инструменты фильтрации позволяют убирать шумы, удалять отдельные элементы и упрощать поверхность для экспорта в другие программы.

Построение поверхностей

ATLAScan обладает богатым функционалом для создания и редактирования цифровых поверхностей.

Создание сечений

ATLAScan может создавать сечения с заданным интервалом по построенной цифровой поверхности. Полученные сечения могут быть экспортированы в формат DXF как общим блоком так и по отдельности.

Подсчет сложных объемов: насыпь, выемка, подземная выработка

При помощи ATLAScan можно легко и быстро посчитать объемы шахт, камер, открытых или закрытых складов.

Инспекция изменений - Inspection

Выявление изменений изменений в любой деформируемой поверхности по облакам точек полученным в разное время. Настройка интервалов смещения и формирования отчетов по по произошедшим изменениям.

Технические характеристики

Комплектация

• Lidar сенсор.
• Встроенная панель управления с сенсорным экраном.
• Встроенная память 250 ГБ.
• Зеркало с программируемым вертикальным полем зрения.
• Транспортировочный кейс.
• Батареи.
• Зарядное устройство.
• USB Ключ с ПО ATLAScan USB-накопитель с цифровой версией Руководства по эксплуатации и установочным пакетом программного обеспечения ATLAScan.
