Трассоискатель Сталкер 80-14 с GPS/ГЛОНАСС модулем

Трассоискатель «Сталкер 80-14» предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

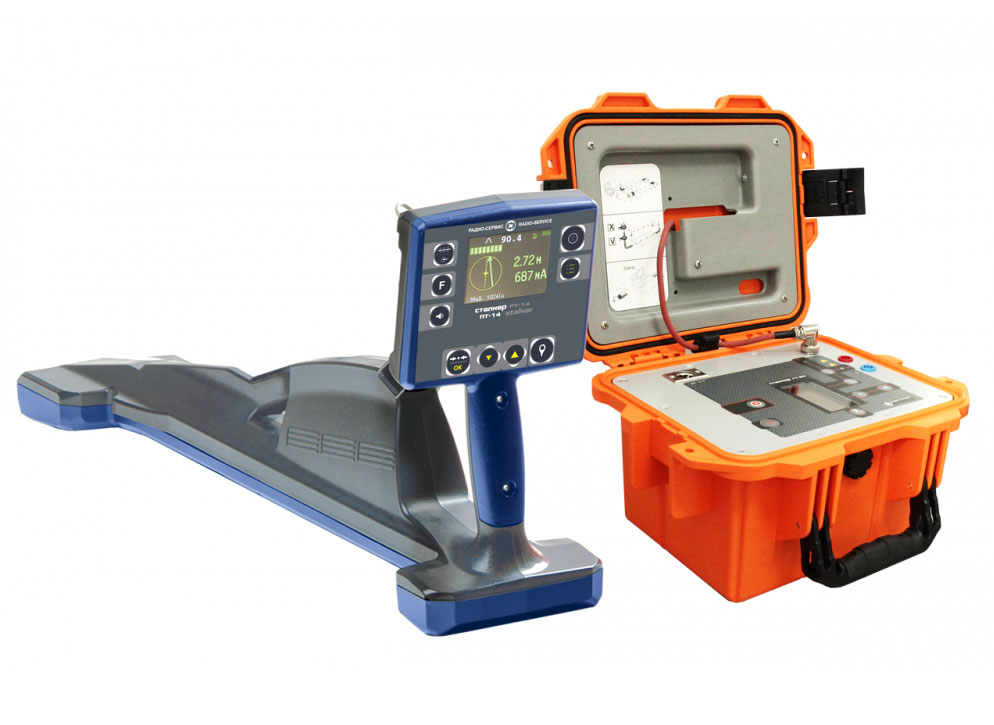

В комплект поставки трассоискателя «Сталкер 80-14» входит генератор ГТ-80 и и приемник ПТ-14 со встроенным GPS/ГЛОНАСС модулем (Li-Ion).

Особенности трассоискателя «Сталкер 80-14»

• функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• трассировка и координирование местоположения во всемирной системе координат;
• связь с компьютером по Bluetooth , память на 10000 измерений;
• встроенный с GPS/ГЛОНАСС модуль
• Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
• для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• дистанционное управление генератором  через сеть GSM;
• частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;

• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-24, 80-14, 80-12;
• меню приемника ПТ-14 на русском и английском языках.

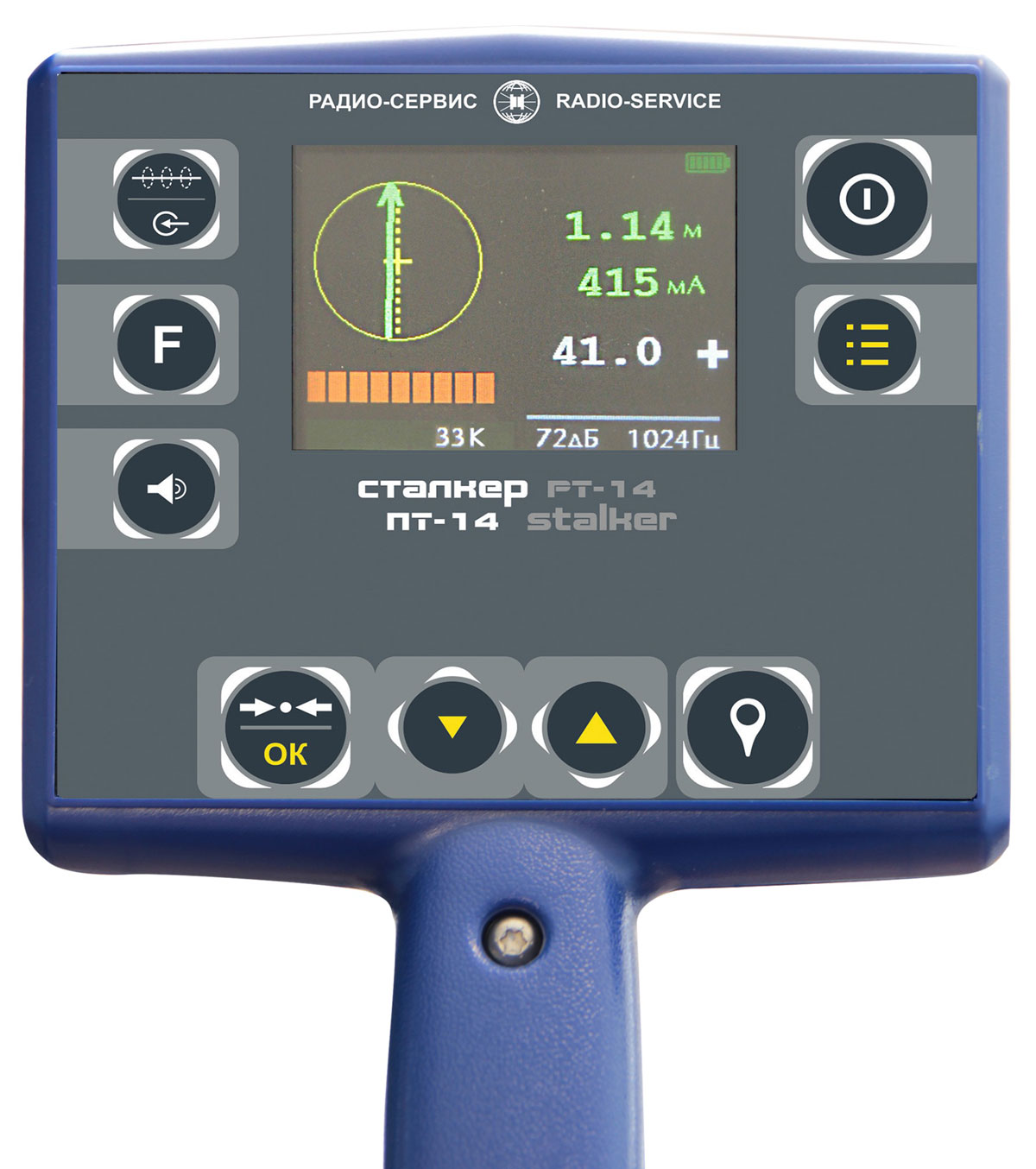

Приемник Сталкер ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion)

Приёмник совместно с генераторами ГТ-15, ГТ-75, ГТ-80 обеспечивает обследование кабельных линий и трубопроводов (коммуникаций):

• определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
• определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
• отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник без применения генератора обеспечивает на рабочих частотах:

• «50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
• «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
• «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного (для модификации приемника со встроенным GPS/ГЛОНАСC модулем) или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.

Приемник ПТ-14 обеспечивает непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию.
• Шкалы «максимума» и «минимума».
• Глубины залегания и силы тока коммуникации на всех активных частотах.
• Шкала «зонд» – для определения мест повреждений.
• Полярность сигнала – в месте повреждения изоляции происходит смена знака «+» на «-».
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию.
• Режим острый максимум.

Запись в память приемника ПТ-14:

• уровня сигналов с магнитных антенн и по входу «ЗОНД»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

Приемник ПТ-14 имеет облегченную конструкцию и весит всего 1,7 кг.

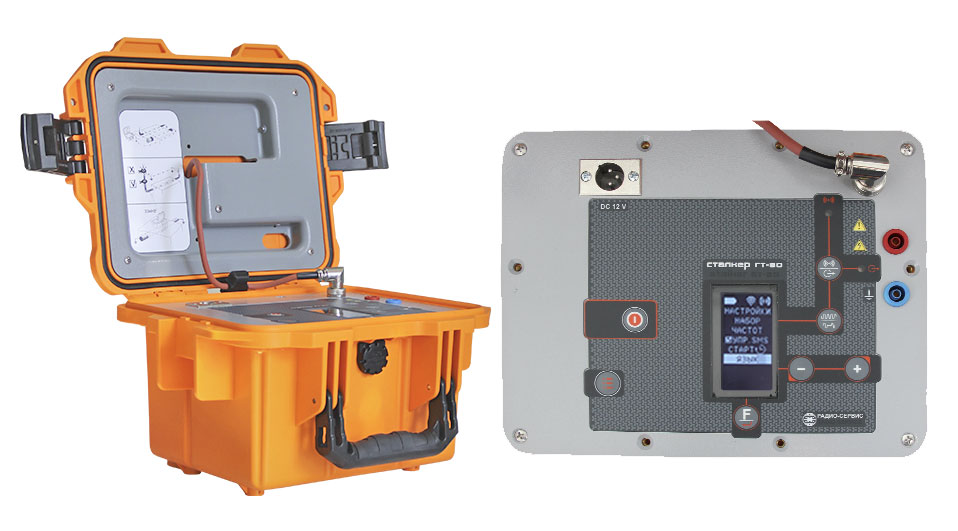

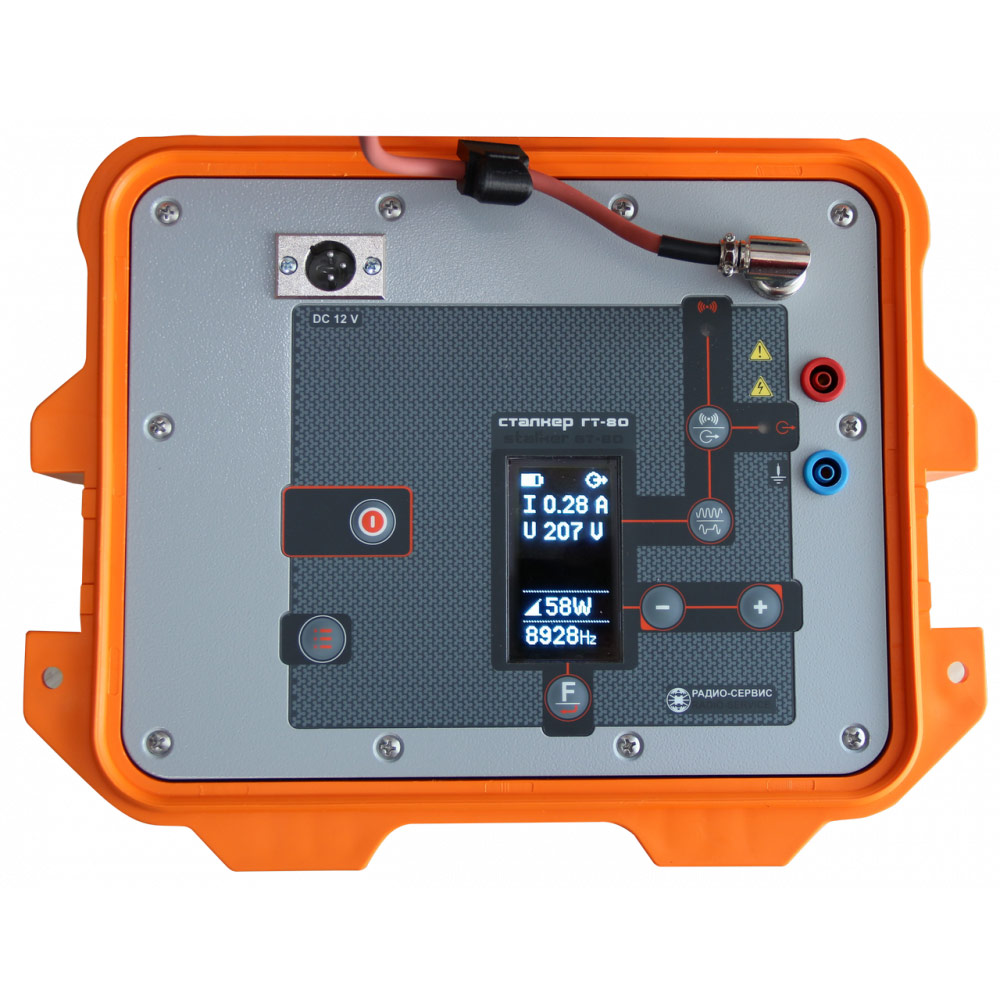

Генератор ГТ-80

Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частоты.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов 6 В, 12 А/ч или от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.

Генератор имеет самоконтроль напряжения питания и сигнализируют о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В происходит его самоотключение.

Генератор по каналу беспроводной связи «Bluetooth» имеет связь со смартфоном для дистанционного управления SMS-командами.

Особенности генератора ГТ-80

• Мощность и ток до 80 Вт, 12 А.
• Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли.
• Дистанционное управление генератором через сеть GSM.
• Отложенный старт.
• Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100.
• Быстрое автоматическое согласование с нагрузкой для простоты использования.
• Совместим со всеми приемниками серии «Сталкер».
• Работа с приемниками других производителей.
• Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В).
• Влагозащищенный, ударопрочный корпус (IP 54).

Технические характеристики приемника ПТ-14

Технические характеристики генератора ГТ-80

Комплектация

• Приемник «Сталкер» ПТ-14 с GPS/ГЛОНАСС модулем (Li-Ion) – 1 шт.
• Руководство по эксплуатации на ПТ-14 – 1 шт.
• Телефоны головные – 1 шт.
• Блок питания 12 В, 0,5 А – 1 шт.
• Батарейный отсек 5*АА – 1 шт.
• Bluetooth-USB адаптер – 1 шт.
• Сумка приемника для приемника ПТ-24, ПТ-14, ПТ-12 – 1 шт.
• Чехол солнцезащитный для ПТ-14, ПТ-24, ПМ-2, ПМ-3 – 1 шт.
• Упаковка (при отдельной поставке приемника) – 1 шт.
• Генератор "Сталкер" ГТ-80 – 1 шт.
• Руководство по эксплуатации на генератор ГТ-80 – 1 шт.
• Блок питания генератора 12 В, 3 А – 1 шт.
• Кабель питания 12 В – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", красная – 1 шт.
• Катушка с проводом 10 м, для генератора "Сталкер", синяя – 1 шт.
• Зажим изолированный типа "крокодил", d30, красный – 1 шт.
• Зажим изолированный типа "крокодил", d30, синий – 1 шт.
• Штырь заземления 50 см, нержавеющая сталь – 1 шт.
• Сумка для принадлежностей генератора "Сталкер" – 1 шт.
