Течеискатель Успех АТ-407НД с функцией диагностирования запорной арматуры

122 820 руб.

Течеискатель с функцией диагностирования запорной арматуры "Успех АТ-407НД" предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения на глубине до 3 м в канальной и без канальной прокладке.

Поиск мест повреждения производится акустическим методом.

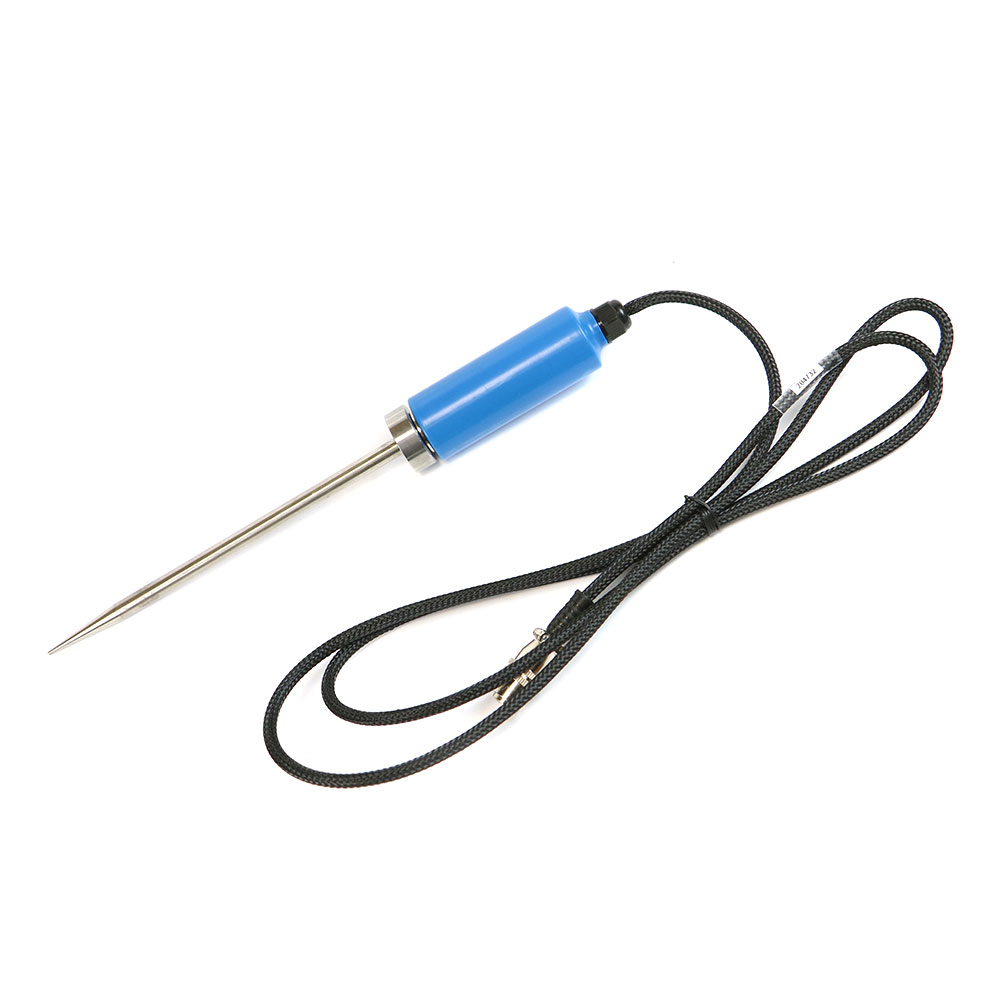

В состав комплекта входит комплект «АДМ-227», состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.

Наличие в составе течеискателя комплекта «АДМ-227» позволяет проводить работы по поиску утечек и контролю состояния запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра.

Течеискатель позволяет выявлять нарушения герметичности запорной арматуры. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика комплекта «АДМ-227».

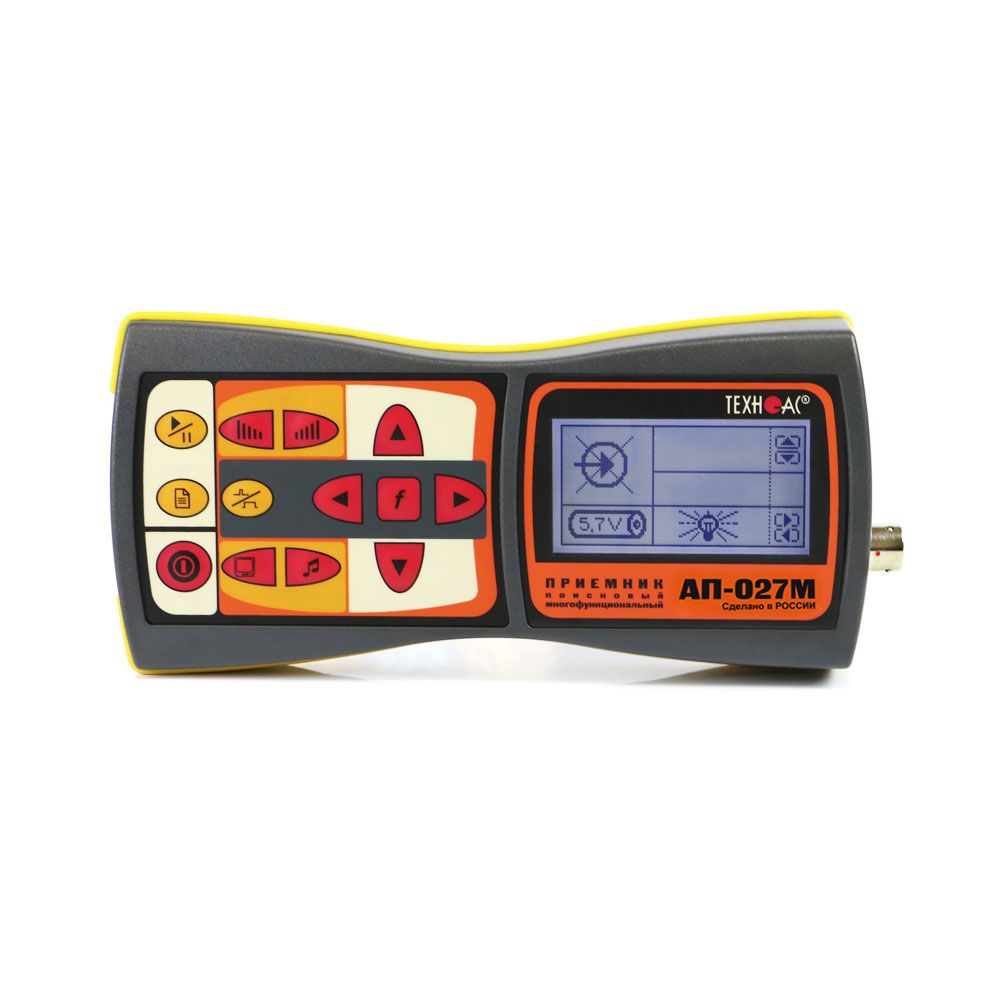

Особенности приемника АП-027М

Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.

Принцип работы акустического течеискателя

Вытекающая непосредственно в месте утечки жидкость производит шумы, которые распространяются в грунте до поверхности. Шумы на поверхности грунта регистрируются акустическим датчиком и в виде электрического сигнала поступают на вход приемника. В приемнике производится усиление и цифровая обработка сигнала. Результаты обработки сигнала выводятся на индикаторе приемника в виде частотного спектра анализируемого шума, графика изменения уровня сигнала, цифрового значения величины сигнала и натурального звукового сигнала в головных телефонах. Оператор производит настройку полосы пропускания частотного фильтра приемника для выделения частот шума утечки. Регистрация шума утечки производится на грунте над трубопроводом вдоль диагностируемого участка. Местоположение утечки определяется по точке с максимальным уровнем сигнала в полосе частот шума утечки.

Характеристики трассопоискового приемника АП-027М

Параметр	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Частоты цифровой фильтрации	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ	-
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

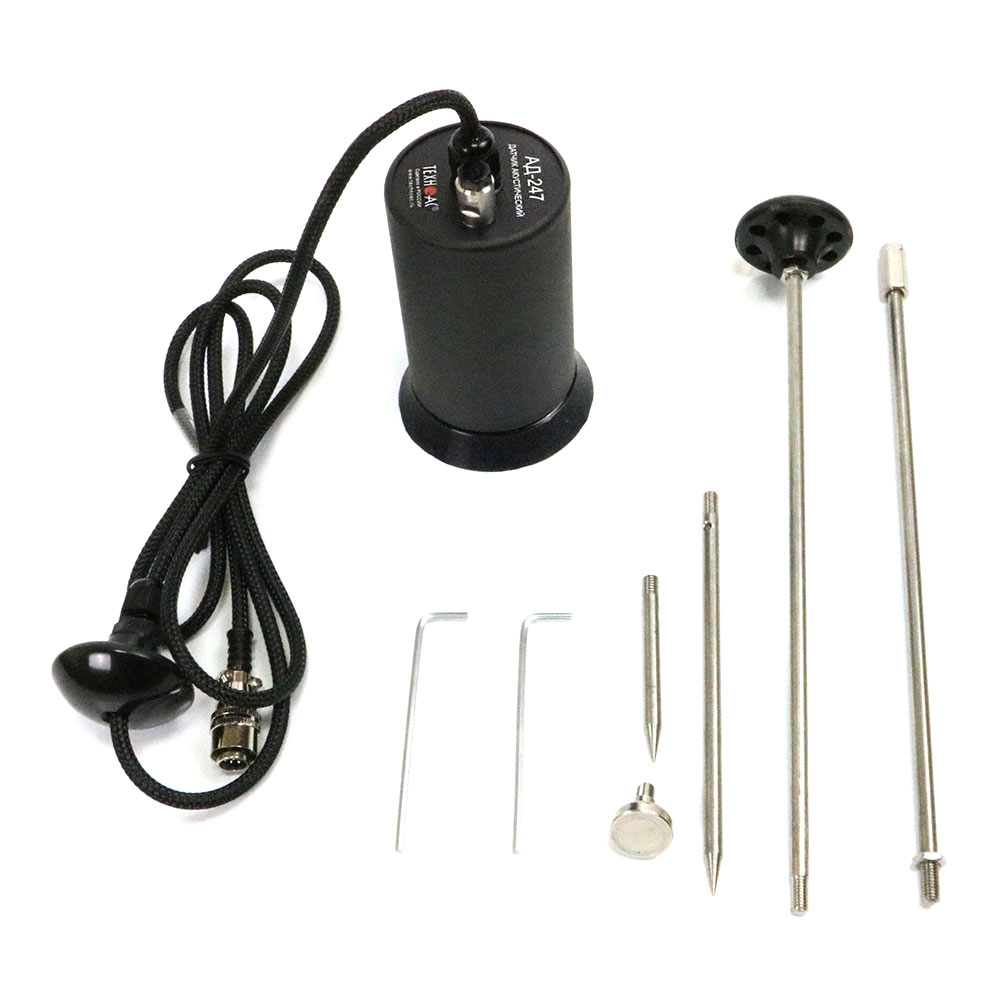

Характеристики акустического датчика AD-257

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Характеристики акустического датчика ADM-227

Параметр	Значение
Масса датчика, кг	0,225±0,02
Масса штыря, кг	0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)	105(+2)x31(+1)
Габаритные размеры штыря, мм	190(+2)x29(+1)

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник АП-027M	1 шт.
2	Комплект акустического датчика AD-257	1 шт.
3	Комплект акустического малогабаритного датчика ADM-227	1 шт.
4	Головные телефоны	1 шт.
5	Держатель для приемника АП-027.00.010	1 шт.
6	Батарейки для приемника (AA)	4 шт.
7	Крестовая отвертка	1 шт.
8	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
9	Сумка для комплекта (чехол 53207)	1 шт.
10	Руководство по эксплуатации	2 шт.
11	Паспорт	1 шт.

Дополнительная комплектация

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-027M
