Кабелетрассоискатель Атлет 4.120Д с цветным экраном

Кабелетрассоискатель Атлет 4.120Д с цветным экраном
Кабелетрассоискатель Атлет 4.120Д с цветным экраном
Кабелетрассоискатель Атлет 4.120Д с цветным экраном
Кабелетрассоискатель Атлет 4.120Д с цветным экраном
Кабелетрассоискатель Атлет 4.120Д с цветным экраном
460 000 руб.


Запросить счет

Описание кабелетрассоискателя Атлет 4.120Д

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.



Назначение кабелетрассоискателя Атлет 4.120Д

  • Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определение мест повреждения кабельных линий.
  • Обследование участков местности перед проведением земляных работ.

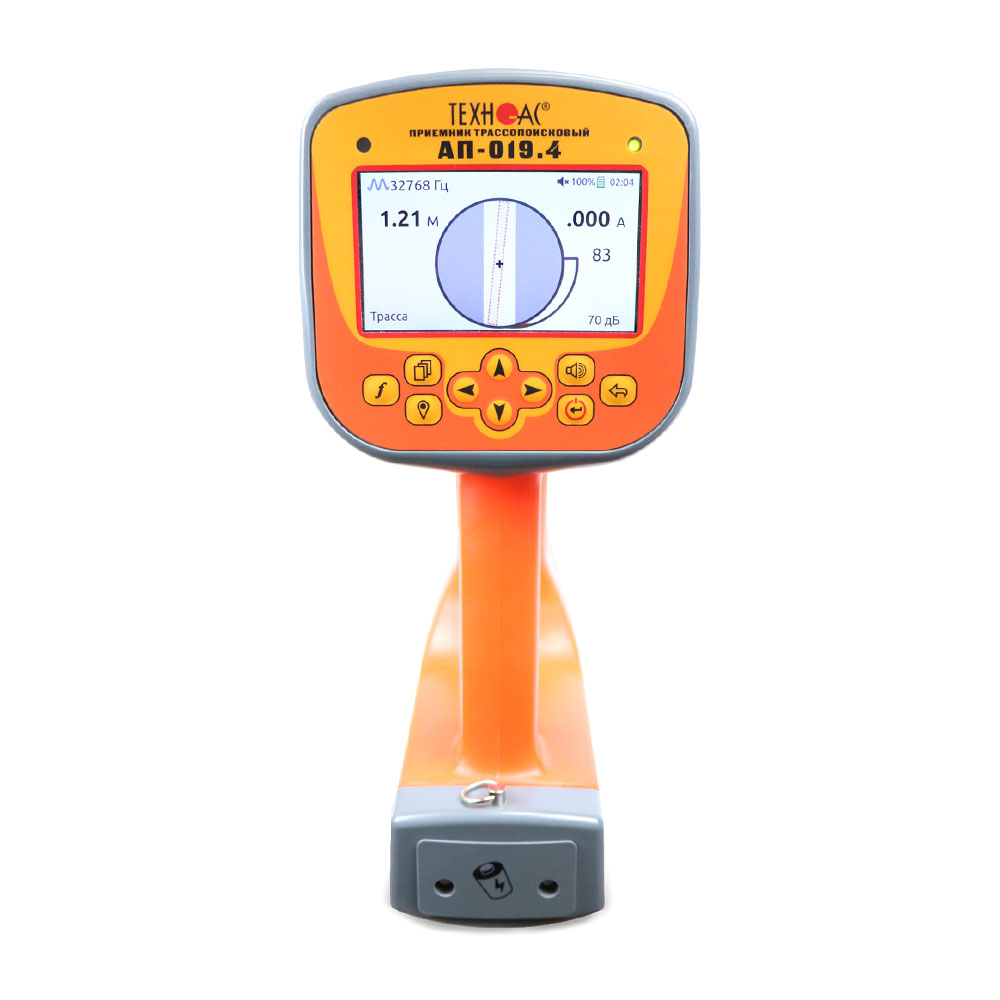

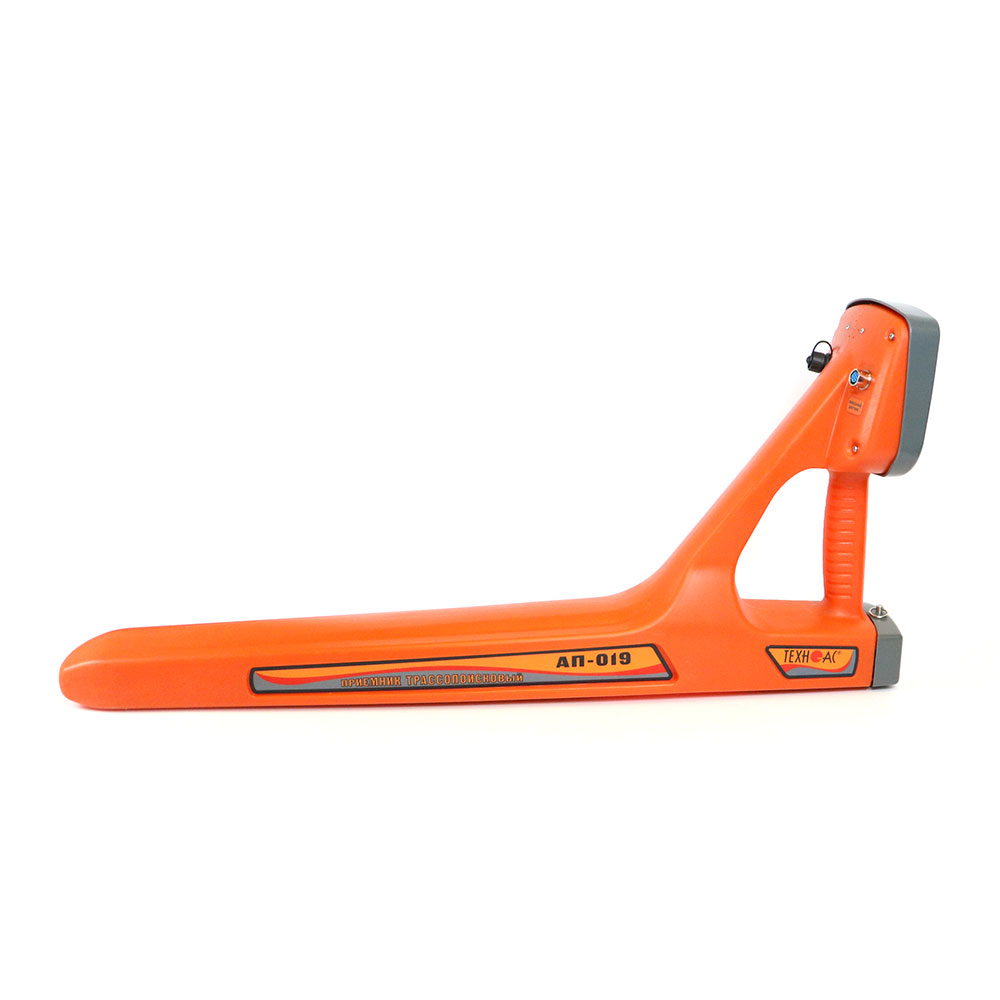

Особенности приемника АП-019.4

  • Современный цифровой трассопоисковый приемник-моноблок.
  • Цветной дисплей с автоматической и ручной регулировкой яркости.
  • Температура эксплуатации от -30 до +60°С.
  • Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
  • Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
  • Возможность выбора активных рабочих частот и режимов работы.
  • Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Встроенный динамик с регулировкой уровня громкости.
  • Настраиваемый режим «Сон» для экономии заряда батарей.
  • Дополнительные функции при подключении внешних датчиков.
  • Меню на двух языках (русский и английский).
  • Возможность подключения внешнего аккумулятора Power Bank.

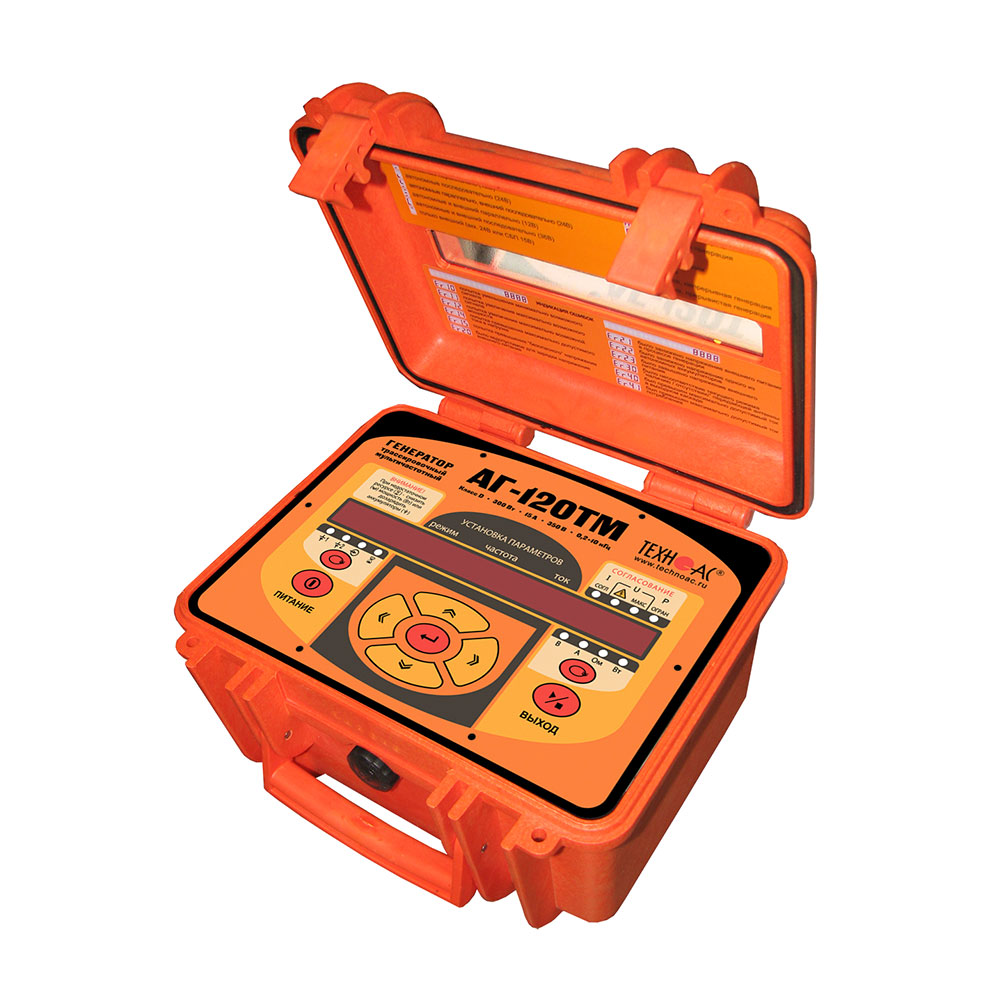

Особенности генератора АГ-120ТМ

  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).



Режимы индикации приемника АП-019.4

Режим «Трасса»

Режим «Трасса»

Режим «Ноль»

Режим «Трасса»

Режим «Пик»

Режим «Пик»

Режим «График Макс.»

Режим «График Макс.»

Режим «График Мин.»

Режим «График Мин.»

Режим «Мин./Макс.»

Режим «Мин./Макс.»

Режим «2F 1024/2048»

Режим «2F 1024/2048»



Рекомендуемые области применения кабелетрассоискателя Атлет 4.120Д

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.





Технические характеристики

Характеристики приемника АП-019.4

Параметр Значение
Частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса» 0,05…7,00 кГц;
7,00…14,00 кГц
Диапазон частот «Две частоты» 1024 / 2048 Гц
Динамический диапазон входных сигналов 140 дБ
Количество встроенных датчиков 5
Максимальная чувствительность (33 кГц) 5 мкА на расстоянии 1 м
Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства «ТЕХНО-АС»
Управление чувствительностью (усилением сигнала) - полуавтоматическое / ручное (по выбору);
- автоматическое для режима «Трасса»
Определение глубины залегания коммуникации - 0,01....30,00 м;
- автоматически в режиме «Трасса»
Точность определения глубины залегания ±5 см при глубине до 1 м,
±5% при глубине свыше 1 м
Измерение «сигнального» тока в коммуникации - 0,001....50,00 А;
- автоматически в режиме «Трасса»
Точность определения оси коммуникации ±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами при работе с генераторами «ТЕХНО-АС»
Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
Звуковая индикация - синтезированный звук с ЧМ;
- звуковая индикация нажатия кнопок
Источник питания - 4 Li-ion батареи 3,7 В, 3200 мАч;
- 4 Ni-MH батареи тип «С» 1,2 В;
- внешний аккумулятор (Power Bank)
Режим «Сон» 0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана <50%
Диапазон температур эксплуатации / хранения -30…+60°С / -30…+60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Вес, не более 2,45 кг



Характеристики генератора АГ-120ТМ

Параметр Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1 непрерывный «НП»
Режим 2 кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 Гц
Режим 3 двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1
Режим 4 генерация ударных импульсов «УР» (ударный режим):

- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

- частота следования импульсов (ударов), уд./мин.:
--- низкая - 30
--- средняя - 60
--- высокая - 120

- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация 10
- кратковременные посылки 15
Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании 220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В 330 (260 при «2F»)
При питании от сетевого блока 110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В 150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП) 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки - любое (0…∞);
- ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке;
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин. 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11...14 В / 22...28 В
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
- автосогласование (достижение заданного тока в нагрузке);
- автоматический «интеллектуальный» выбор выходной мощности;
- специальная программа управления передающей антенной;
- встроенное автоматическое зарядное устройство;
- автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы;
- при несоответствии внешнего напряжения режиму зарядки;
- при превышении допустимого потребляемого тока;
- при отключении внешнего питания в процессе генерации;
- при коротком замыкании выхода в процессе генерации;
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP54
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14,5



Характеристики индукционной антенны ИЭМ-301.3

Параметр Значение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Комплектация кабелетрассоискателя Атлет 4.120Д

Наименование Количество
1 Трассопоисковый приемник АП-019.4 1 шт.
2 Генератор АГ-120ТМ 1 шт.
3 Индукционная антенна ИЭМ-301.3 1 шт.
4 Источник питания ENP-240-12 1 шт.
5 Кабель для подключения к источнику питания AG120.02.060 1 шт.
6 Кабель для подключения к внешнему аккумулятору АГ120.02.020 1 шт.
7 Кабель АГ120.02.050 1 шт.
8 Кабель АГ105.02.020 1 шт.
9 Контакт магнитный АГ120.02.090 2 шт.
10 Штырь заземления АГ110.02.004 2 шт.
11 Аккумулятор 26500 4 шт.
12 Кабель USB 2,0 AM-mini USB 1 м 1 шт.
13 Колпачок изоляционный d=8 мм 2 шт.
14 Power bank, 10000 mAh 1 шт.
15 Конус дорожный, высота 30 см 5 шт.
16 Аварийный знак "Люк открыт" или "Идут работы" 1 шт.
17 Зарядное устройство HD-8992A 1 шт.
18 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 шт.
19 Сумка для генератора АГ-120ТМ (чехол 53181) 1 шт.
20 Сумка для приемника (чехол 53212) 1 шт.
21 Сумка для комплекта (чехол 53222) 1 шт.
22 Руководство по эксплуатации 3 шт.
23 Паспорт 1 шт.



Дополнительная комплектация кабелетрассоискателя Атлет 4.120Д

Наименование

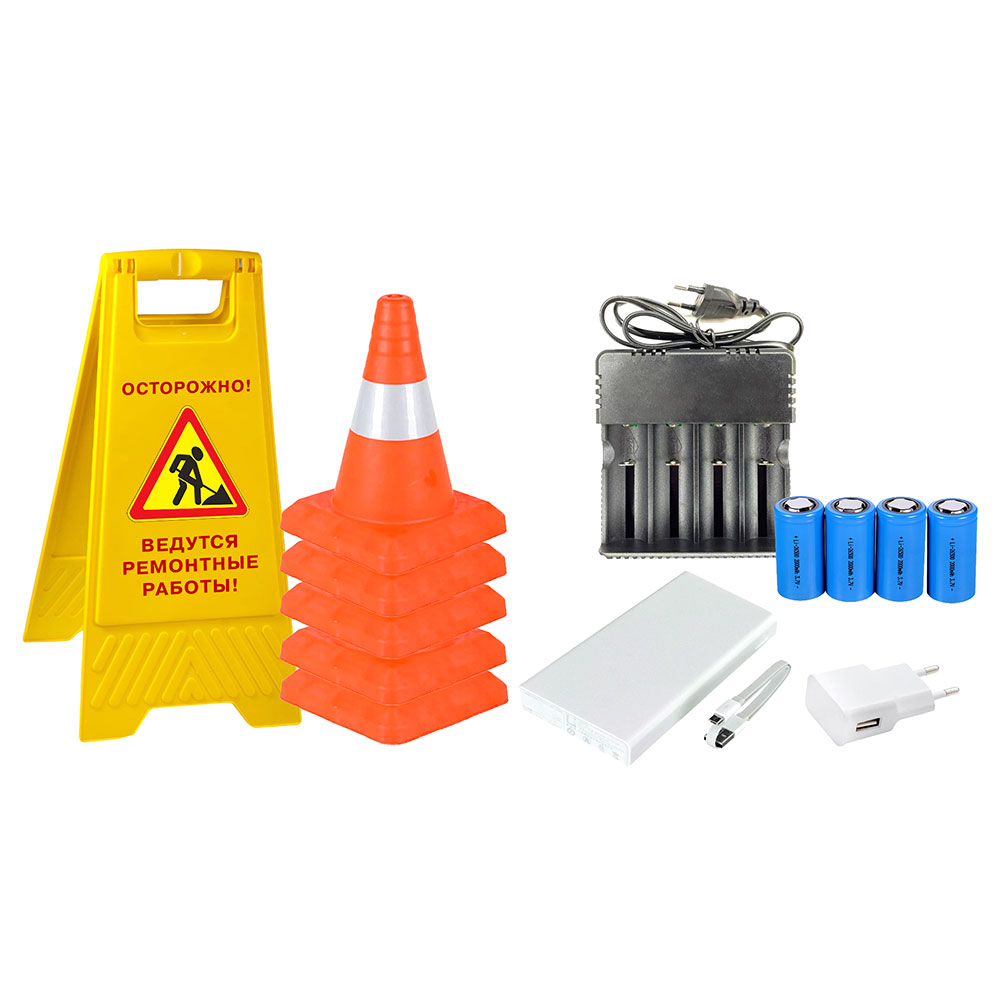

1 Комплект аккумуляторов и зарядное устройство для приемника АП-019
Файлы для скачивания
Руководство по эксплуатации на генераторСкачать




Корректировка цен на сайте ведется постоянно. Цену и наличие товара уточняйте у менеджеров по продажам.
Приносим свои извинения за неудобства.




Обсуждение: Кабелетрассоискатель Атлет 4.120Д с цветным экраном

Тема: Re: Зарядное устройство
Имя: Администратор
Дата: 24.05.2010 13:17:56
Текст сообщения: По этому вопросу Вам лучше связать с отделом продаж по телефону +7 495 287-47-52 или +7 495 233-93-59 Спасибо
Тема: Зарядное устройство
Имя: Ренас
Дата: 24.05.2010 10:42:38
Текст сообщения: Подскажите пожалуйта какое зарядное устройство подойдёт для теодолита BOIF DJD10 и где его приобрести?


Новое сообщение

Имя
Тема
Текст сообщения
code
Добавить сообщение  |  Очистить

Наши филиалы: Москва: +7 (495)no skype addon 668-07-67
Краснодар: +7 (861)no skype addon 203-38-16
Санкт-Петербург: +7 (812)no skype addon 448-53-90
Уфа: +7 (800) 777-29-67
Казань: +7 (843)no skype addon 27-27-050
Екатеринбург: +7 (343)no skype addon 237-27-11
Белгород: +7 (4722) 40-23-36
Тюмень: +7 (3452)no skype addon 56-56-35
