Корреляционный течеискатель Искор-305
Корреляционный течеискатель Искор-305 - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
Искор-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Индикация утечки осуществляется визуально по графику корреляционной функции.
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Основные преимущества
- Наличие двух радиоканалов.
- Высокая помехозащищенность, регулируемый фильтр.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Визуальная индикация утечки по графику корреляционной функции.
Рекомендуемые области применения
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.
Принцип работы
Принцип работы корреляционного течеискателя “ИСКОР-305” основан на визуальной индикации возможного места повреждения трубопровода или врезки. Это удается достичь благодаря совмещению на экране плана участка между местом установки двух датчиков и графика корреляционной функции для сигналов, измеренных этими датчиками. Для правильного отображения результатов произведенных измерений необходимо задать материал трубопровода, внешний диаметр трубопровода, длину обследуемого участка трубопровода (расстояние между местами установки одного и второго датчиков, измеренное вдоль оси трубопровода рулеткой). Для стальных, чугунных или полиэтиленовых трубопроводов с водой в качестве наполнителя скорость звука рассчитывается прибором автоматически и не учитывает прочих параметров (толщина стенки трубы, давление в трубе, температуру носителя и т.д.). Для конкретного участка скорость звука должна быть получена методом измерения и применена при поиске утечки.
Утечка воды из трубопровода создает в нем акустические волны, которые распространяются в обе стороны от источника шума. При использовании корреляционного приемника расстояние до утечки определяют, как расстояние до одного из датчиков (в данном приборе – от подключенного к «красному передатчику», установленных на трубопроводе на заданном расстоянии. Данное расстояние определяется на основании вычисления разности времени прихода акустических сигналов от места утечки на датчики. Для получения высокой достоверности вычислений трубопровод должен иметь однородную структуру, без существенных препятствий получения.
Характеристики корреляционного течеискателя Искор-305
| Параметр | Значение |
|---|---|
|
Длина диагностируемого участка трубопровода, м Внимание! Для материала «Полиэтилен» поддерживается максимальная длина не более 160 метров. |
от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 1000 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см | |
| - от 10 до 250 м | не более ±5 |
| - от 250 до 500 м | не более ±10 |
| - от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин | |
| - от 10 до 250 м | не более 3 |
| - от 250 до 500 м | не более 4,5 |
| - от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки | |
| - фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
| - фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
| - цифровой фильтр, Гц | от 65 до 4500 |
| Общие данные | |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от -25 до +45 |
| Время непрерывной работы, час | |
| - в нормальных условиях | не менее 8 |
| - при пониженной температуре -25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий | |
| - акустического датчика АДК-305 | IP65 |
| - предусилителя-передатчика УП-305 | IP51 |
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм | |
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| - предусилителя-передатчика УП-305 | 135x95x78 |
| - корреляционного приемника КП-305 | 152x203x51 |
| Масса, кг | |
| - акустического датчика АДК-305 | 0,3 |
| - предусилителя-передатчика УП-305 | 0,9 |
| - корреляционного приемника КП-305 | 1,3 |

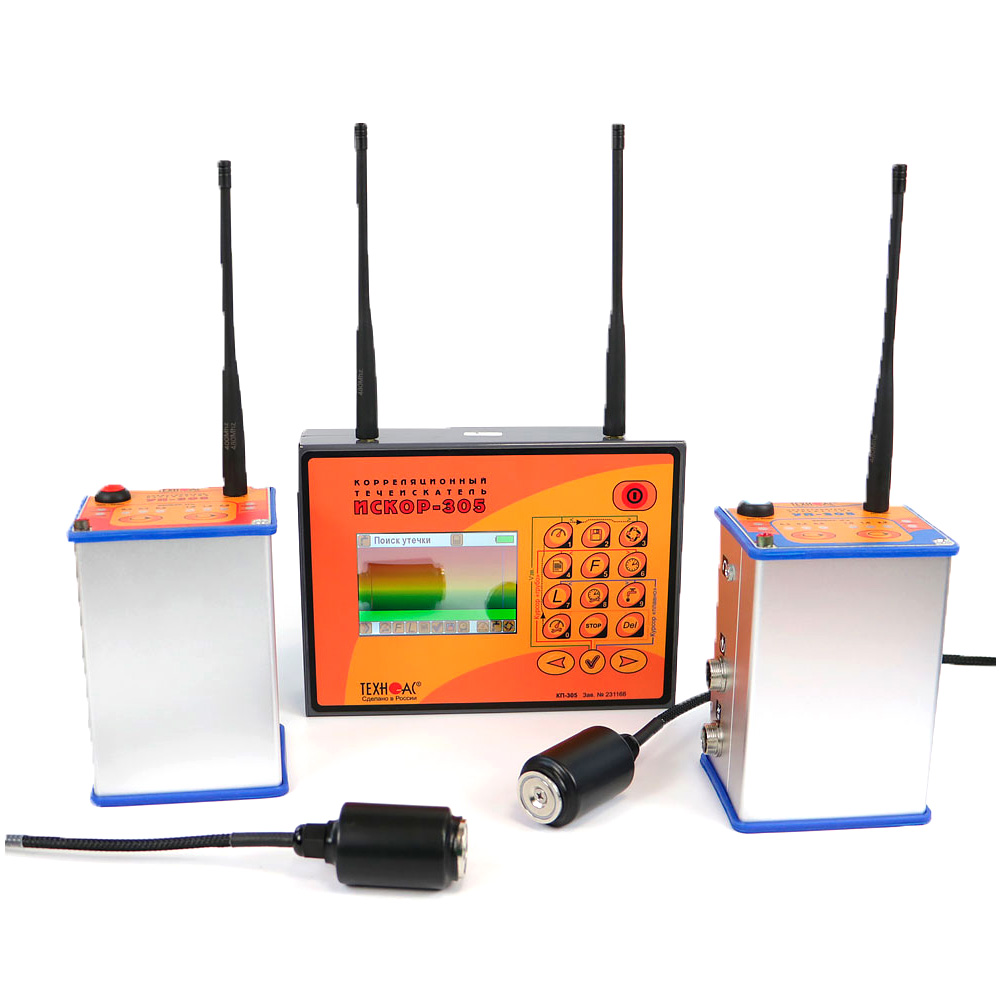

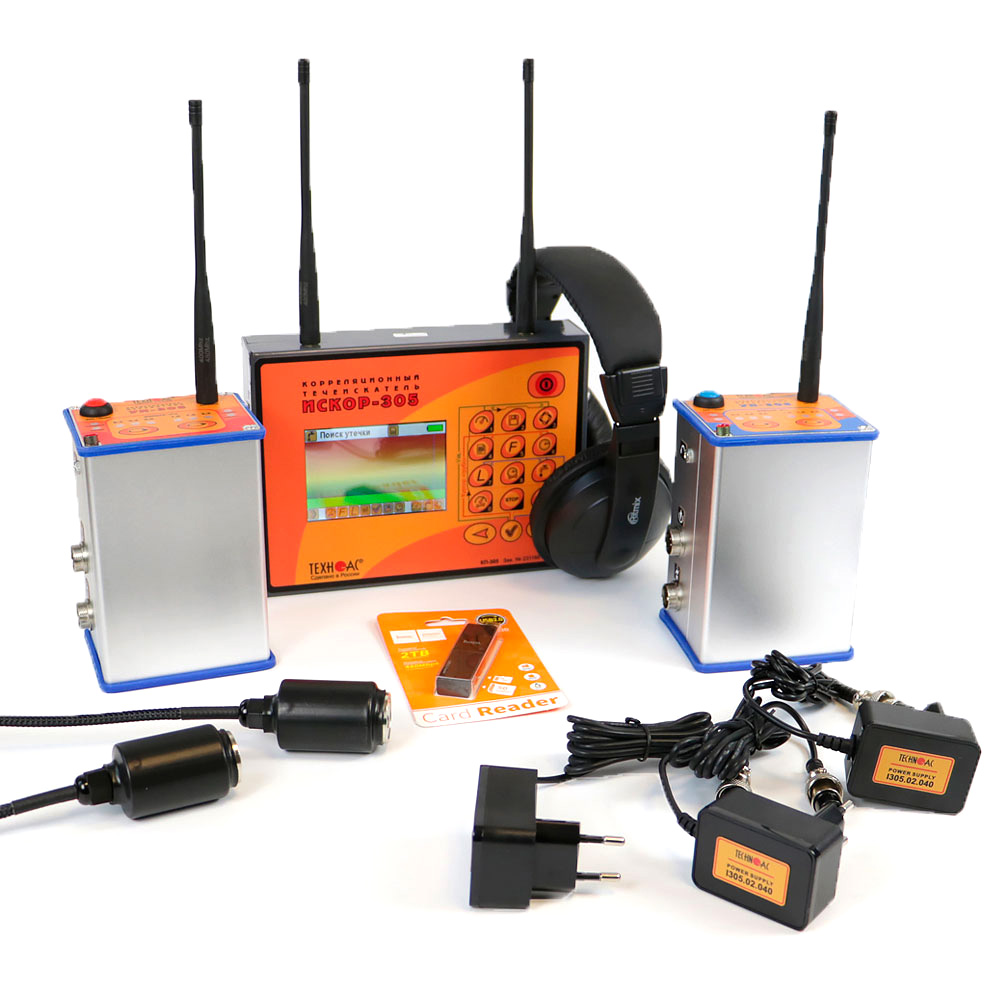

Комплектация

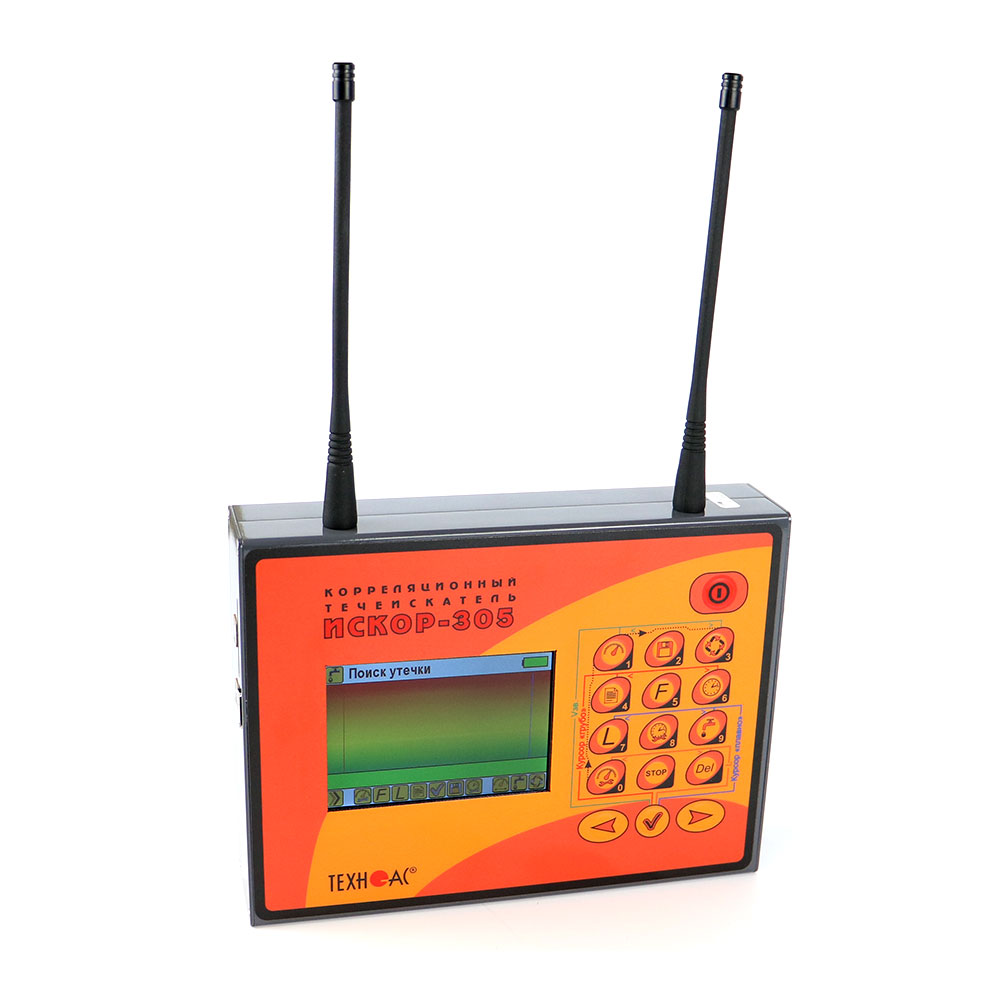

- Приемник корреляционный КП-305 - 1 шт.

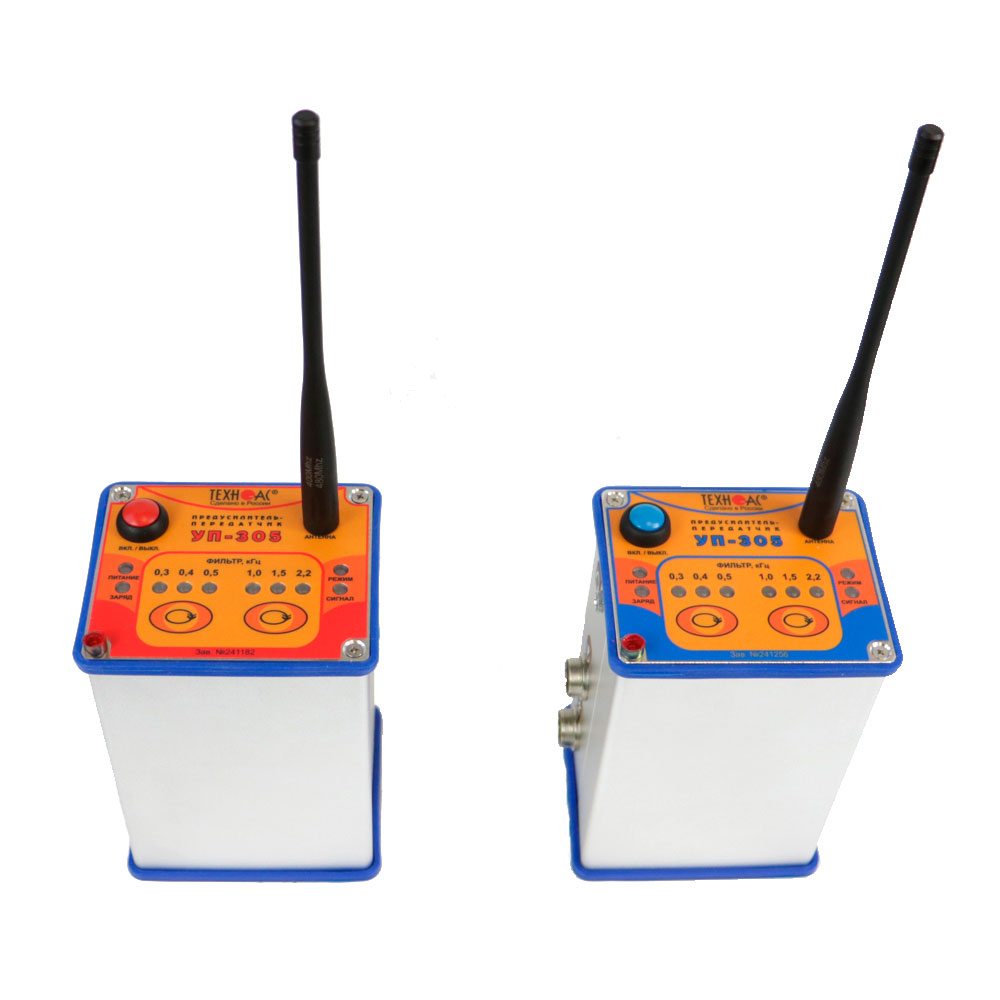

- Предусилитель-передатчик УП-305 Красный - 1 шт.
- Предусилитель-передатчик УП-305 Синий - 1 шт.

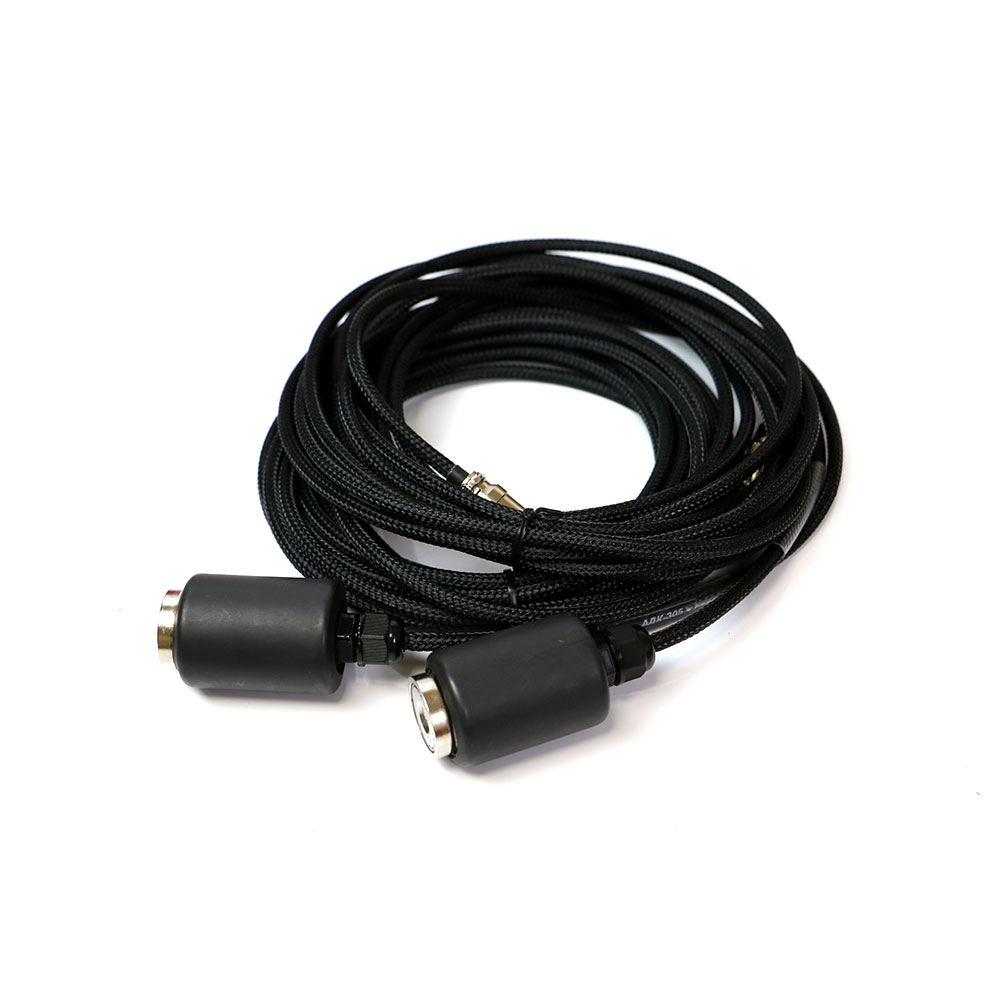

- Акустический датчик АДК-305 - 2 шт.
- Антенна - 4 шт.
- Источник питания И305.02.040 - 1 шт.
- Переходник USB-SD/Micro - 1 шт.
- SD-карта (8 Гб) - 1 шт.
- Наушники - 1 шт.
- Руководство по эксплуатации - 1 шт.

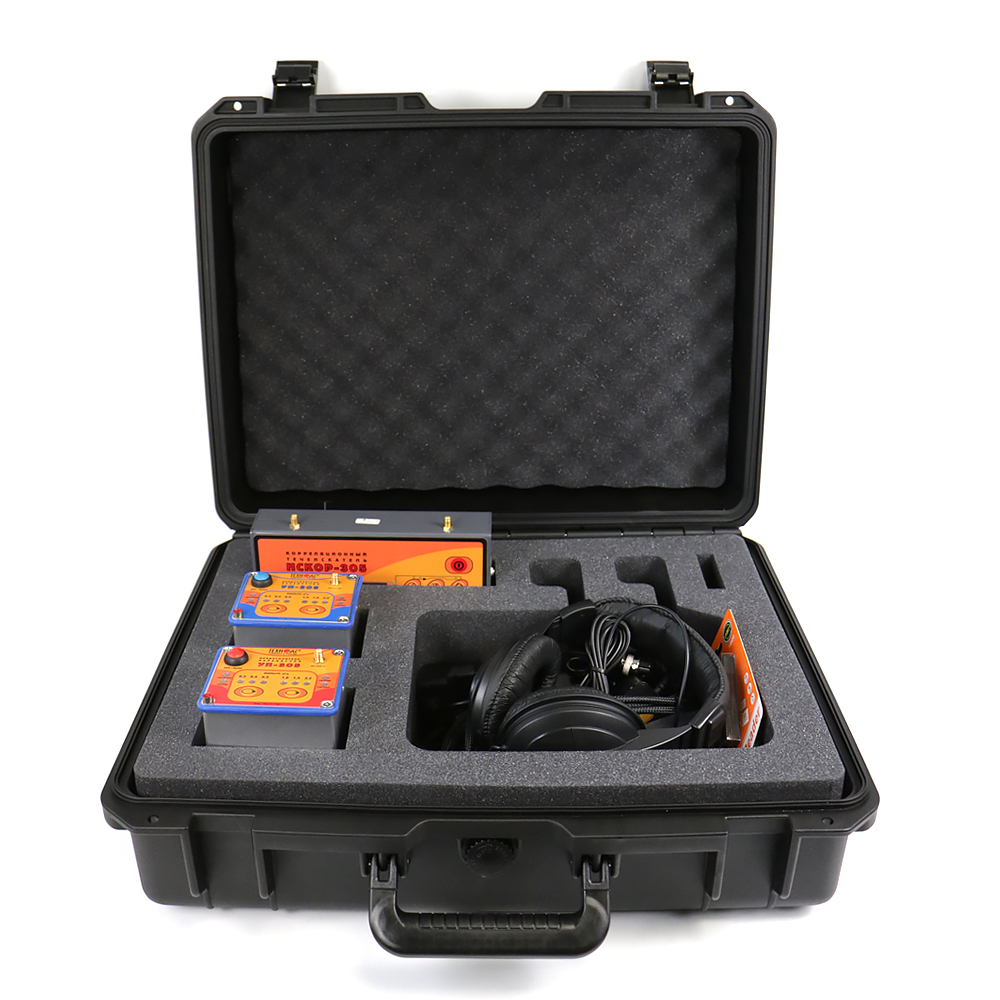

- Чемодан-кейс - 1 шт.
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
