Кабелеискатель Успех КБИ-406Н
Кабелеискатель «Успех КБИ-406Н» предназначен для поиска подземных трасс электрических кабелей и металлических подземных коммуникаций, а также определения глубины их залегания.
Назначение
- Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, силовые и сигнальные кабели) на глубине до 6 м.
- Проведения работ по поиску скрытой проводки.
- Наличие режима «свой-чужой».
Рекомендуемые области применения
- Электросети
- Строительно-монтажные организации
Выполняемые функции
- Поиск мест прохождения кабелей находящихся под напряжением.
- Поиск места прохождения трубопроводов с катодной защитой, протяженных трубопроводов с наведенным излучением.
- Обследование почвы на предмет залегания коммуникаций перед началом земляных работ (режим «Широкой полосы» с диапазоном частот от 0,05…8,6 кГц).
- Косвенное измерение глубины залегания коммуникаций.
- Обнаружение точки пересечения трубопровода и коммуникации (трубопроводы, силовые кабели).
Характеристики

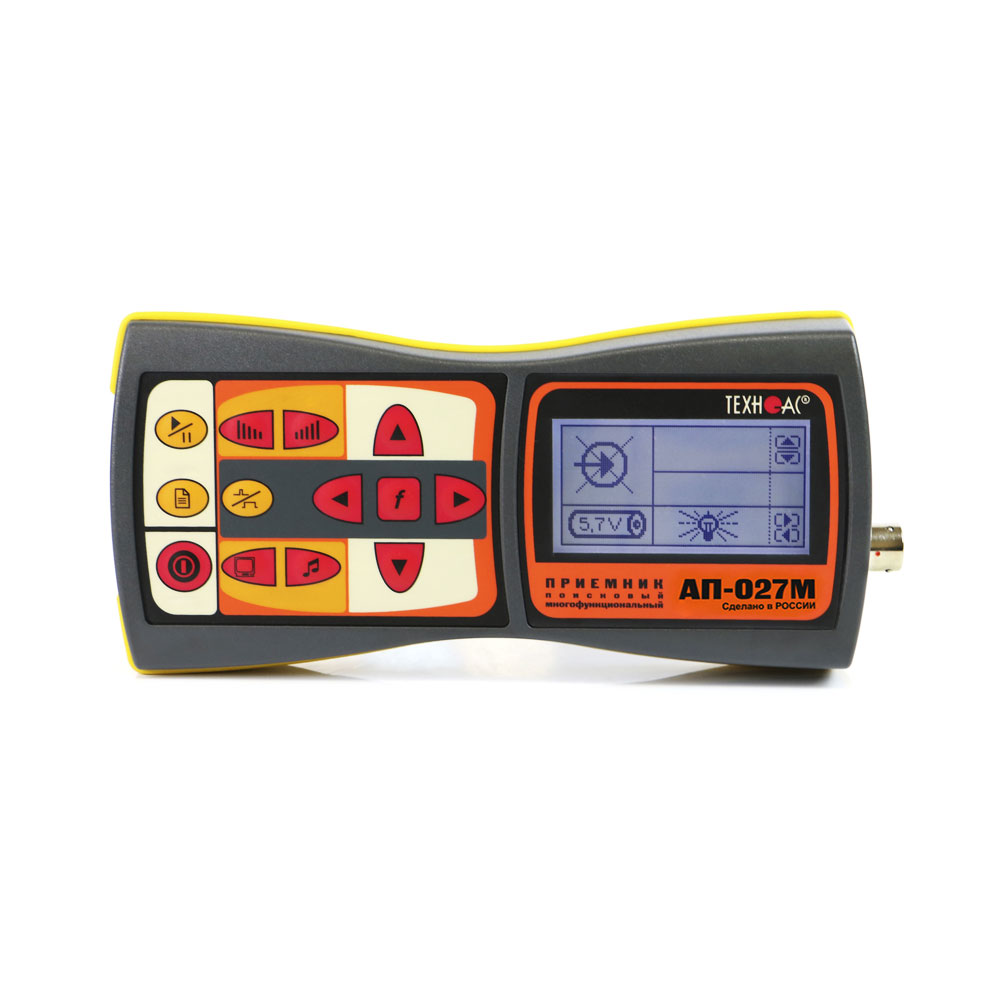

Приемник "АП-027"
Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД |
---|---|---|
Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
«Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
Головные телефоны -синтезированный звук ЧМ. | - | |
Встроенный излучатель - синтезированный звук ЧМ. | ||
Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
Время непрерывной работы, не менее | 20 часов | |
Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
Класс защиты от внешних воздействий | IP54 | |
Габаритные размеры электронного блока | 220*102*42 мм | |
Масса электронного блока, не более | 0,46 кг |

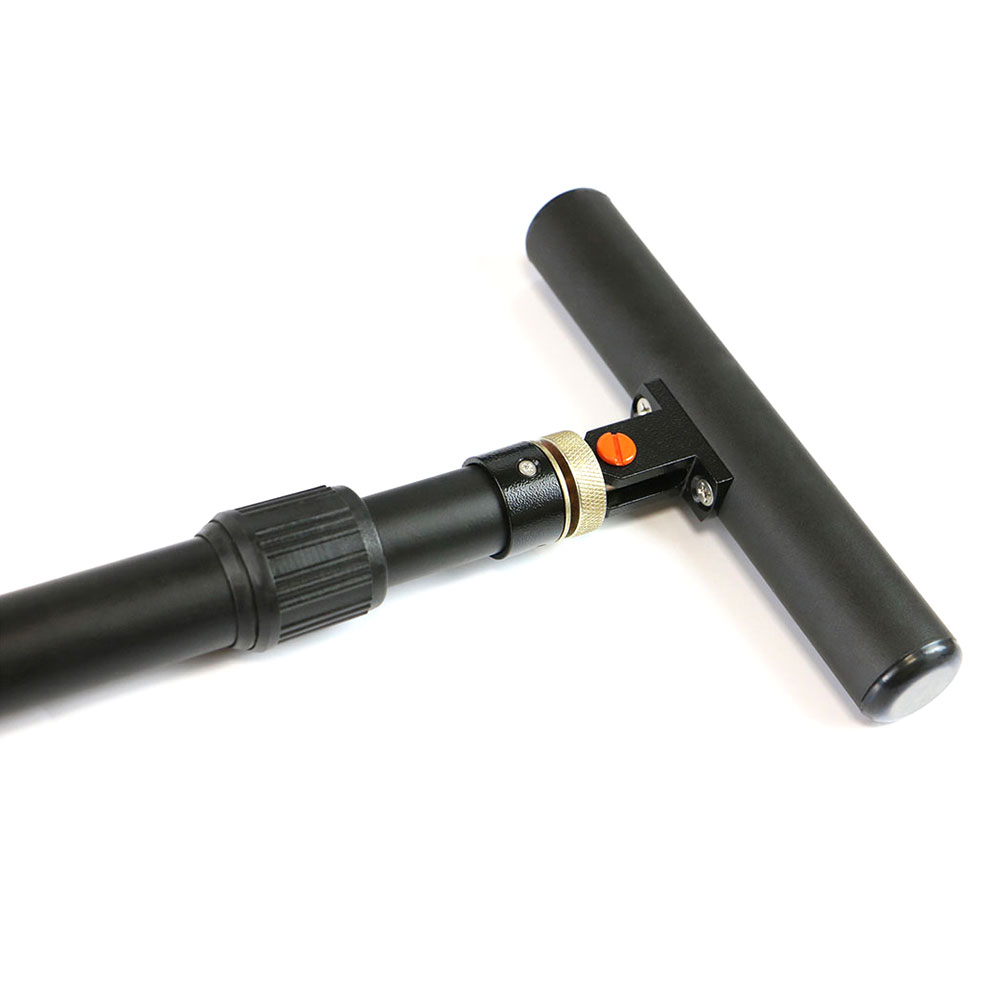

Электромагнитный датчик "ЭМД-247"
Параметр | Значение |
---|---|
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
Тип питания | от приемника |
Коммутация резонанса | принудительная (управляется приемником) |

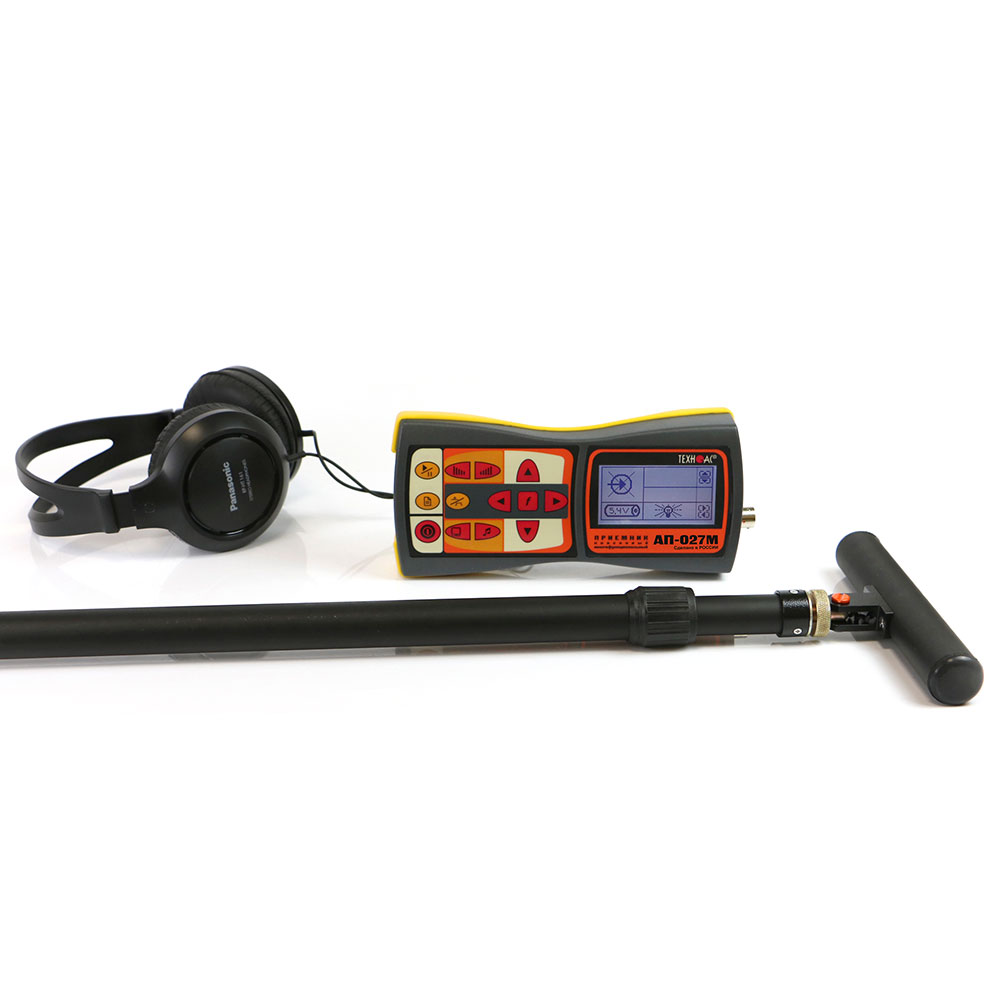

Комплектация
- Трассопоисковый приемник АП-027 - 1 шт.
- Электромагнитный датчик ЭМД-247 - 1 шт.
- Головные телефоны - 1 шт.
- Батарейки для приемника (AA) - 4 шт.
- Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 - 1 шт.
- Держатель для приемника АП-027.00.010 - 1 шт.
- Крестовая отвертка - 1 шт.
- Сумка для ЭМД (чехол 53186) - 1 шт.
- Сумка для комплекта (чехол 53207) - 1 шт.
- Руководство по эксплуатации и паспорт - 1 шт.
Файлы для скачивания | |
Руководство по эксплуатации | Скачать |
