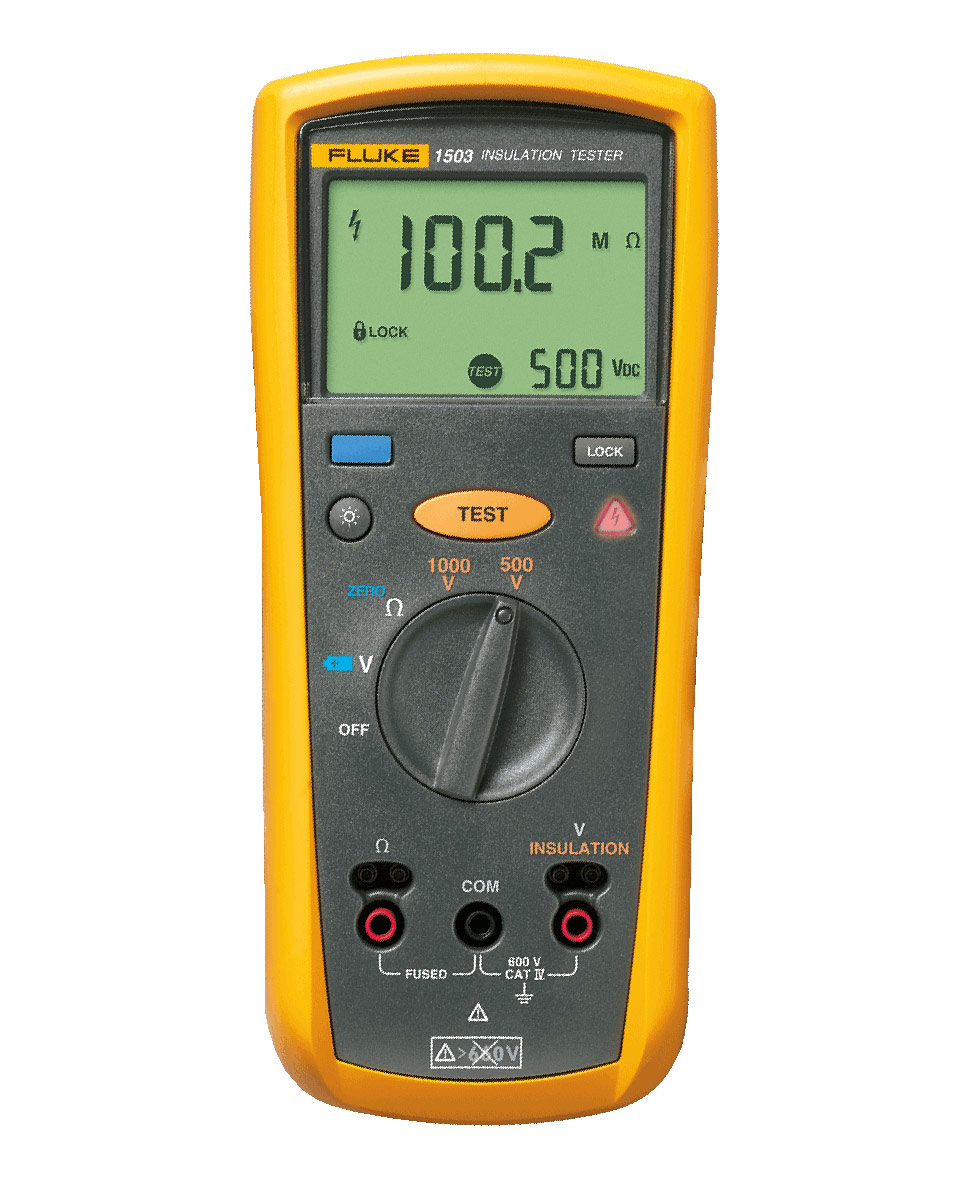

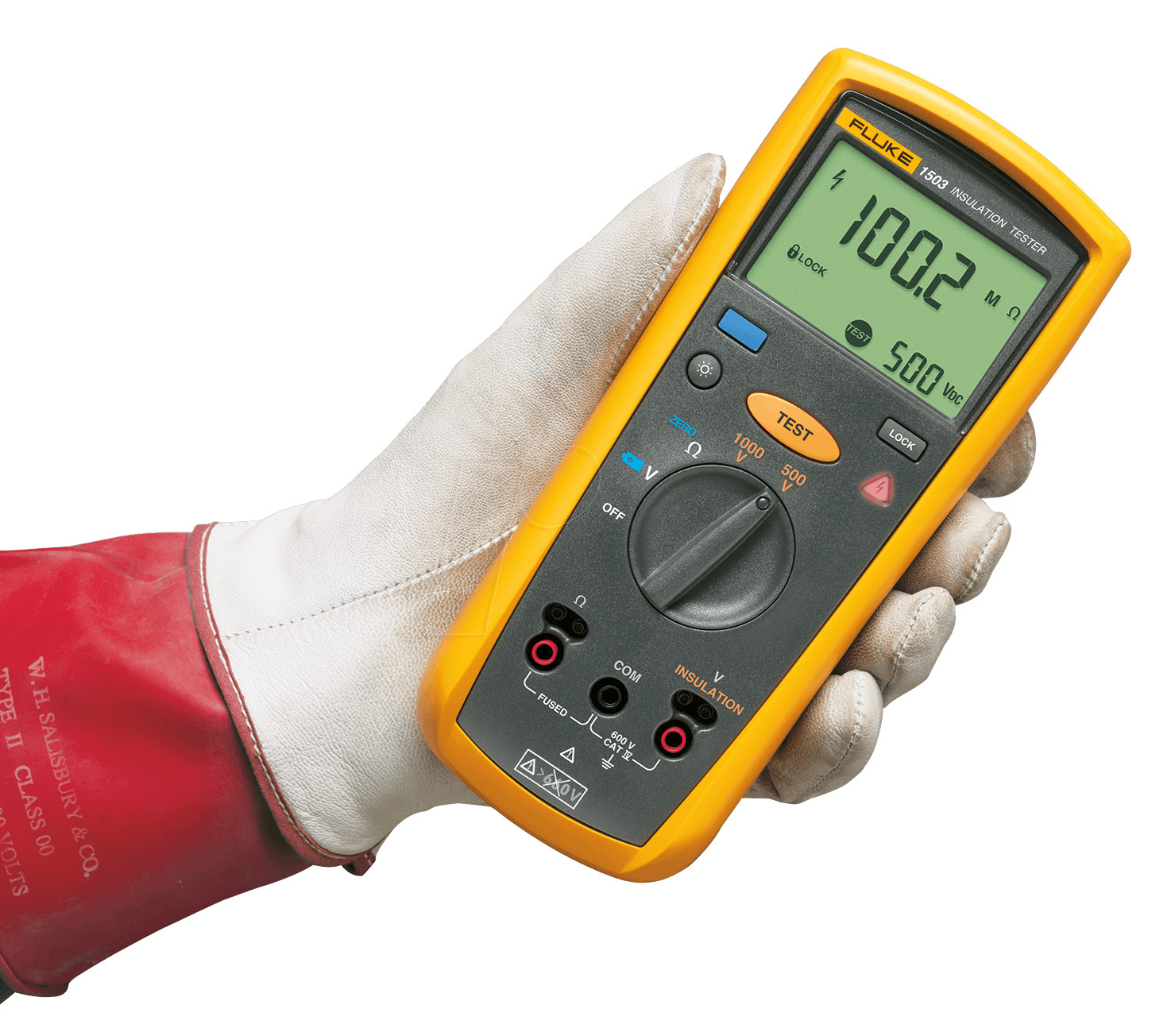

Мегаомметр Fluke 1503
Fluke 1503 – портативный мегаомметр, предназначенный, в первую очередь, для тестирования изоляционных свойств электрооборудования и кабельной продукции, но может использоваться и как вольтметр, и в качестве измерителя низкоомных сопротивлений электрической цепи. Устройство идеально подходит для быстрого и точного поиска неисправностей, проведения пуско-наладки электрооборудования и его профилактического обслуживания.
Мегаомметр Fluke 1503 характеризуется следующими особенностями
- граничные значения измеряемого сопротивления изоляции 0,1-2000 МОм;
- генерируемые напряжения для тестирования: 500В и 1000В;
- измеряемое напряжение постоянного или переменного тока: до 600 В;
- пределы измеряемых сопротивлений: 0,01÷20000 Ом (4 диапазона);
- оперативное тестирование цепей на целостность посредством функции непрерывной проверки (ток 200 мА).
Прибор обладает рядом функций, направленных на безопасную работу пользователя:
- при подключении Fluke 1503 к цепи с напряжением более 30 В, тестирование изоляции цепи автоматически прекращается;
- после окончания измерения включается функция саморазрядки остаточного емкостного напряжения;
- для безопасных измерений в труднодоступных местах в комплекте имеется специальный датчик, позволяющий производить замеры дистанционно;
- защита от перегрузок устройства регламентирована категорией IV до 600В.
Работа с устройством построена очень просто: рациональный набор кнопок и переключателей позволяет установить режим с необходимыми параметрами, а результаты отобразятся на ЖК-дисплее. Питание Fluke 1503 осуществляется от 4 щелочных батареек АА, ресурса которых достаточно для 1000 и более измерений. В целях бережного расходования заряда батарей присутствует функция автоотключения при длительной паузе.
Устройство сохраняет работоспособность при температуре -20ºС - +50ºС и влажности до 95%. В стандартную комплектацию помимо прибора включены:
- измерительные провода, типа TL224;
- дистанционный щуп TP165x;
- тестовые щупы с подсветкой ТР-74;
- зажимы зубчатые типа "крокодил";
- футляр.
Опционально предлагается магнитная подставка Fluke TRAK. Закрепив на ней мегаомметр, вы высвободите руки для выполнения других работ.
Технические характеристики
| Измерение постоянного и переменного напряжения | |
| Диапазон | 600,0 В |
| Разрешение | 0,1 В |
| Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) | ± (2% + 3) |
| Полное входное сопротивление | 3 МОм (номинальное), < 100 пФ |
| Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): | > 60 дБ при постоянном напряжении 50 или 60 Гц |
| Защита от перегрузки | 600 В, среднеквадратичное или постоянное напряжение |
| Измерение сопротивления заземления | |
| Диапазон/разрешение | |
| 20,00 Ом | 0,01 Ом |
| 200,0 Ом | 0,1 Ом |
| 2000 Ом | 1,0 Ом |
| 20,00 кОм | 0,01 кОм |
| Точность | ± (1,5% + 3) |
| Защита от перегрузки | 2 В, среднеквадратичное или постоянное напряжение |
| Напряжение испытания на обрыв цепи | > 4 В, < 8 В |
| Ток короткого замыкания | > 200 мА |
| Характеристики изоляции | |
| Диапазон измерений | от 0,01 МОм до 2000 МОм |
| Испытательные напряжения | 500 В, 1000 В |
| Погрешность испытательных напряжений | + 20%, - 0% |
| Ток короткого замыкания | 1 мА, номинальный |
| Саморазряд | Время разряда < 0,5 секунд для C = 1 мкФ или менее |
| Индикатор напряжения в цепи | Запрещает измерение, если напряжение на зажимах > 30 В |
| Максимальная емкостная нагрузка | Работает с нагрузкой до 1 мкФ |
| Точность измерений: | |
| 50 В: | ±(3% + 5) |
| 100 В: | ±(3% + 5) |
| 250 В: | ±(1,5% + 5) |
| 500 В: | ±(1,5% + 5) |
| 1000 В: | ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм |
| Общие характеристики | |
| Максимальное напряжение на одном из контактов: | 600 В, переменное среднеквадратичное или постоянное напряжение |
| Температура хранения | от -40° C до 60° C |
| Рабочая температура | от -20° C до 55° C |
| Температурный коэффициент | 0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F) |
| Относительная влажность | от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F) |
| от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F) | |
| от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F) | |
| Вибрация | Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2 |
| Удары | Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол) |
| Электромагнитная совместимость. | В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997) |
| Безопасность | Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV) |
| Сертификация: | CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание |
| Батареи | Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) |
| Время работы батареи | |
| При проверке изоляции: | Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
| При измерении сопротивления: | Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы. |
| Размер | 5,0 см В x 10,0 см Ш x 20,3 см Д |
| Вес | 550 г |
| Степень защиты | IP40 |
| Высота над уровнем моря | |
| Эксплуатация: | 2000 м CAT IV 600 В, 3000 м CAT III 600 В |
| Нерабочее состояние (хранение): | 12,000 м |
| Возможность превышения диапазона: | 110% диапазона |

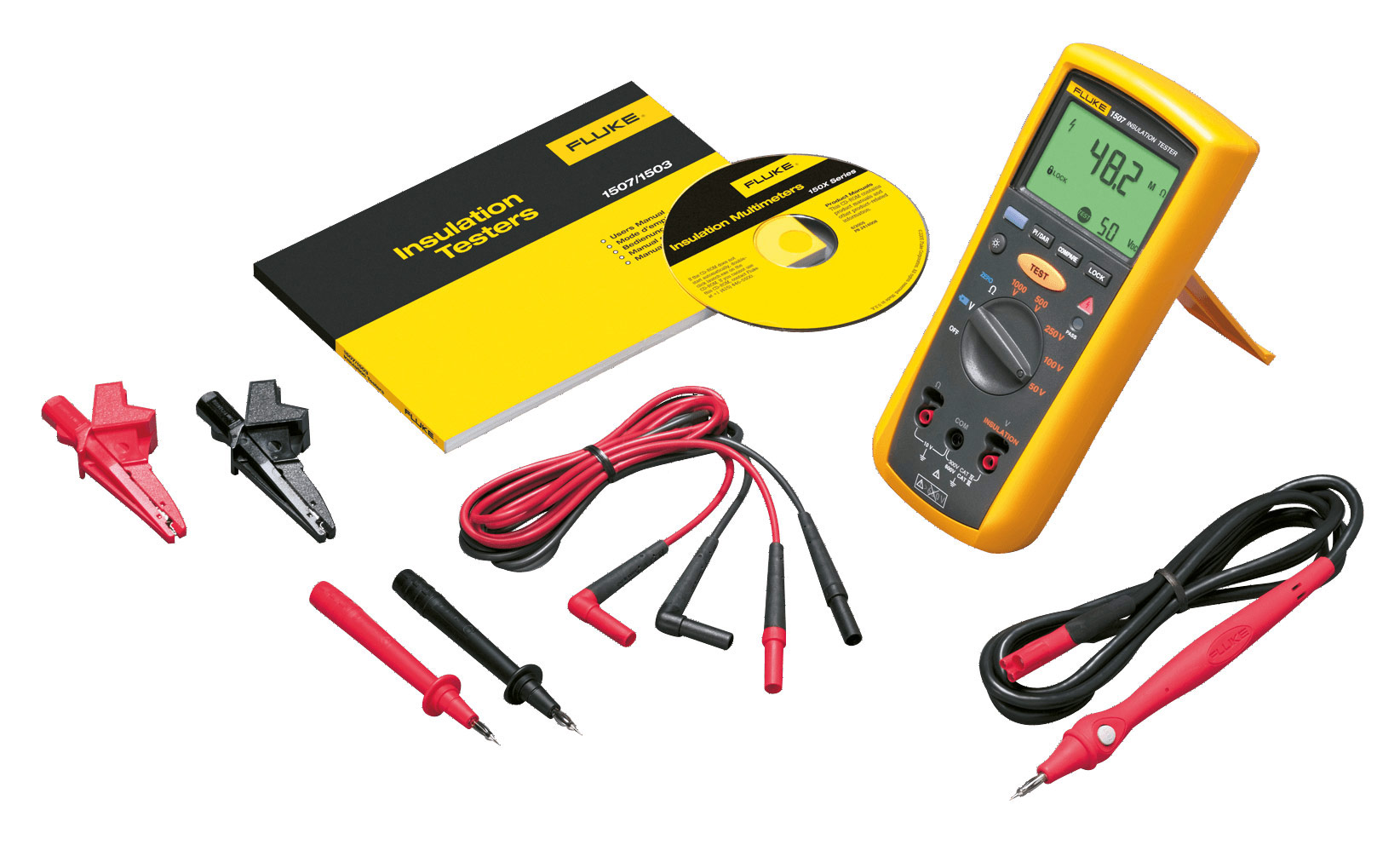

Комплектация
- Мегаомметр Fluke 1503
- Дистанционный щуп
- Измерительные провода
- Набор тестовых щупов
- Зажимы типа "крокодил"
- Футляр
- Руководство пользователя
| Файлы для скачивания | |
| Руководство пользователя | Скачать |
