КРЕДО ГЕНПЛАН 2.6

Основное назначение КРЕДО ГЕНПЛАН проектирование и разработка генплана промышленных предприятий, сооружений, строительных площадок, объектов архитектуры и градостроительства, жилищно-гражданских объектов.

Система позволяет быстро и качественно решать задачи, соответствующие основным разделам проектирования генплана, а именно:

• горизонтальная планировка территории;
• проезды и транспортные пути;
• вертикальная планировка;
• объемы земляных работ;
• проектирование инженерных сетей;
• благоустройство и озеленение.

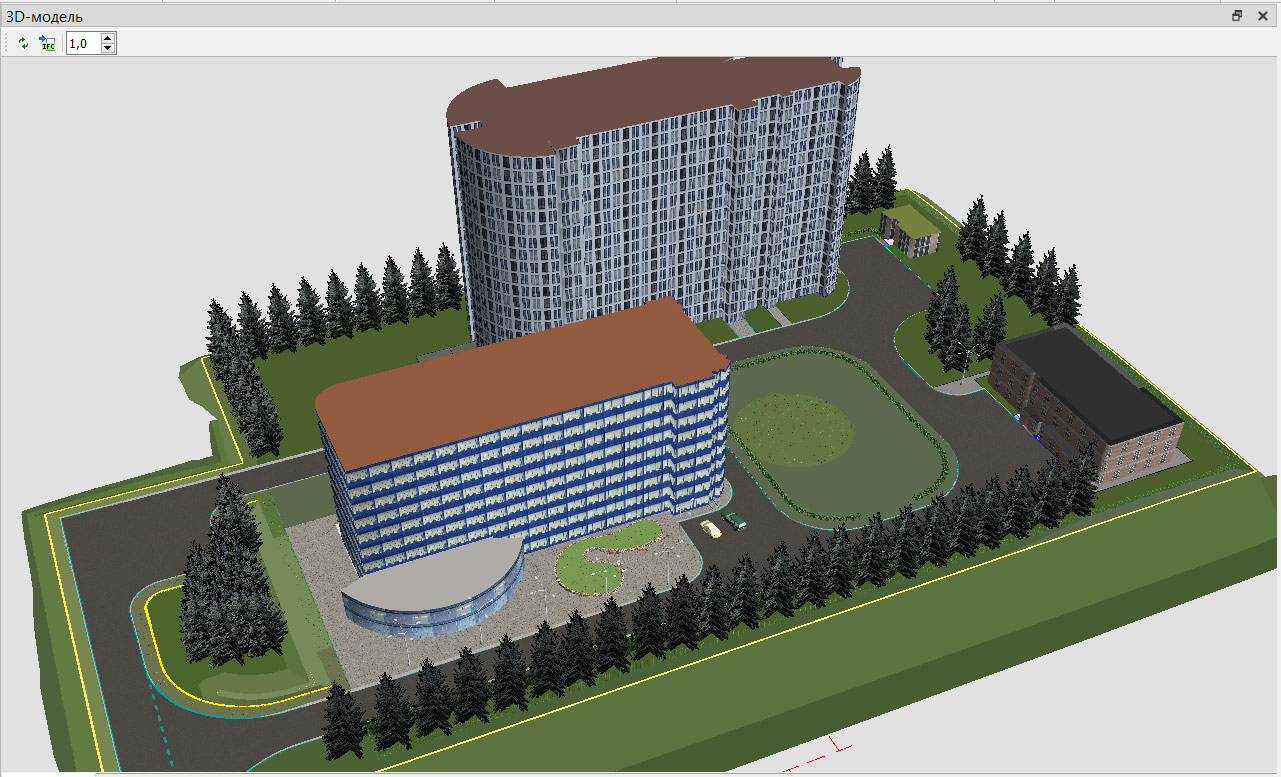

Результатом проектирования является комплект чертежей по проекту генерального плана, оформленных в соответствии с действующими нормативными документами, и полноценная трехмерная цифровая модель проектного решения. Эта модель служит информационной основой для последующего взаимодействия с другими подразделениями и организациями.

Форматы импорта

• Текстовые файлы с информацией по точкам типа XYZ (TXT, CSV).
• Точки лазерного сканирования формата LAS, TXT, CPC.
• Файлы формата DXF и DWG версий AutoCAD 14, 2000, 2004.
• Файлы форматов MIF/MID (данные системы MapInfo).
• Файлы форматов TXF/SXF (данные системы Панорама).
• Файлы форматов SHP/DBF (данные систем ArcGIS).
• Файлы формата Industry Foundation Classes (IFC).
• Файлы формата XML (кадастровые выписки, кадастровые планы территорий и др.).
• Файлы форматов TороXML и CredoXML.
• Файлы форматов Land
• Веб-карты ресурсов Google Maps, Bing с возможностью импорта ресурсов из SAS.Планета.
• Черно-белые и цветные растровые файлы карт, планов, аэрофотоснимков форматов CRF, BMP, TIFF, JPEG и PNG, а также файлы формата TMD, подготовленные в программе КРЕДО ТРАНСФОРМ 3.1÷4.2.
• Файлы, сформированные в программах КРЕДО ДАТ, КРЕДО ТРАНСФОРМ, КРЕДО ГНСС, КРЕДО 3D СКАН, КРЕДО ВЕКТОРИЗАТОР, КРЕДО ТРАНСКОР, КРЕДО НИВЕЛИР, КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ (GDS, TMD, GNSS, LSC, CVD, CTP, NIV, DFS).
• Файлы, сформированные в программах КРЕДО ТОПОПЛАН, КРЕДО ТОПОГРАФ, КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ, КРЕДО ОБЪЕМЫ, КРЕДО ГЕНПЛАН, КРЕДО КАДАСТР (PRX, OBX, CPPGN, CPVOL, CPDRL, CPDRW и наборы проектов плана в формате COPLN текущей версии)
• Данные в форматах CREDO_TER (КРЕДО ТЕР) 2002, CREDO_PRO, CREDO_MIX (КРЕДО МИКС) 2002, CREDO_GEO (КРЕДО ГЕО) 2002.
• Растровые файлы форматов BMP, PNG для создания текстур.
• Файлы форматов GPX, KML, KMZ, OSM.
• Трехмерные объекты форматов OBJ, 3DS, IFC для создания 3D-моделей.
• Данные SRTM (англ. Shuttle Radar Topography Mission).

ОСНОВНЫЕ ВОЗМОЖНОСТИ

Коллективная работа

Система КРЕДО ГЕНПЛАН поддерживает хранение данных как автономно на локальном или сетевом диске, так и в хранилище документов (ХД), так называемый BIM-сервер.

Помимо структурированного хранения информации, ХД обеспечивает разграничение прав доступа к данным, выполняет функции поиска нужных файлов по семантическому условию, а также предоставляет ряд других сервисных функций: поддержку версионности проектов с отслеживанием истории действий пользователя, резервное копирование, аудит. Использование хранилища документов обеспечивает возможность параллельной работы над одним объектом, что сокращает срок его сдачи.

Применение программного продукта КРЕДО ГЕНПЛАН обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь соединяется в общий документ, позволяя создавать единое информационное пространство.

Библиотеки данных

Вместе с системой поставляются библиотеки различных данных: библиотеки линий и штриховок, стилей отображения поверхностей, размеров, объектов тематического классификатора, шаблонов чертежей, ведомостей и т.д. Для создания новых данных или для их корректировки, основываясь на стандарты предприятия, в систему встроены простые, интуитивно понятные, редакторы .

Использование библиотек повышает скорость и результативность работы специалиста, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели различной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативам и требованиям к проектной документации.

Горизонтальная планировка

Разнообразные методы построения и редактирования элементов позволяют проектировать объекты промышленных предприятий, архитектуры и градостроительства любой сложности, создавать площадки любой конфигурации.

Команда универсального редактирования элементов дает возможность специалисту работать одновременно с множеством данных разного типа. Это могут быть здания, въезды, элементы благоустройства, состоящие из различных элементов. С ними можно выполнять перемещение, копирование, поворот, масштабирование, зеркальное отображение и другие действия. Возможности универсального редактирования значительно упрощают труд проектировщика, и особенно востребованы, когда требуется размещать на площадке проектирования множество однотипных зданий, сооружений и даже кварталов.

Методы построения элементов на заданном расстоянии от существующих или запроектированных объектов горизонтальной планировки позволяют контролировать соблюдение норм проектирования.

Проектирование можно выполнять с привязкой как к геодезической, так и к дополнительной системам координат (ДСК). В последнем случае, после того как создана ДСК и назначена ее активность, все координаты построений, координатные привязки объектов будут отображаться в координатах этой системы.

Вертикальная планировка

Представленные в системе методы позволяют моделировать любые поверхности, детально прорабатывать участки, учитывая либо задавая различные ограничения. В качестве ограничений могут выступать как границы построения поверхностей (в слое, вокруг точки, от одной линии до другой, в заданном контуре), так и условия создания (с заданным уклоном, заложением, по параметрам построенных плоскостей, с учетом структурных линий и рельефных точек) и др.

В составе проектов генеральных планов достаточно часто возникает необходимость запроектировать проезды, подъезды к существующим автомобильным дорогам.

Для проектирования осей проездов предлагаются разнообразные интерактивные методы построения структурных линий и условия определения продольного профиля. Простые профили проездов можно проектировать в плане. Для проектирования профилей с использованием не только прямых, но и окружностей, сплайнов, парабол предлагается работа в окне профиля, где удобно контролировать и редактировать параметры вертикальных элементов, выполнять их сопряжение без изломов.

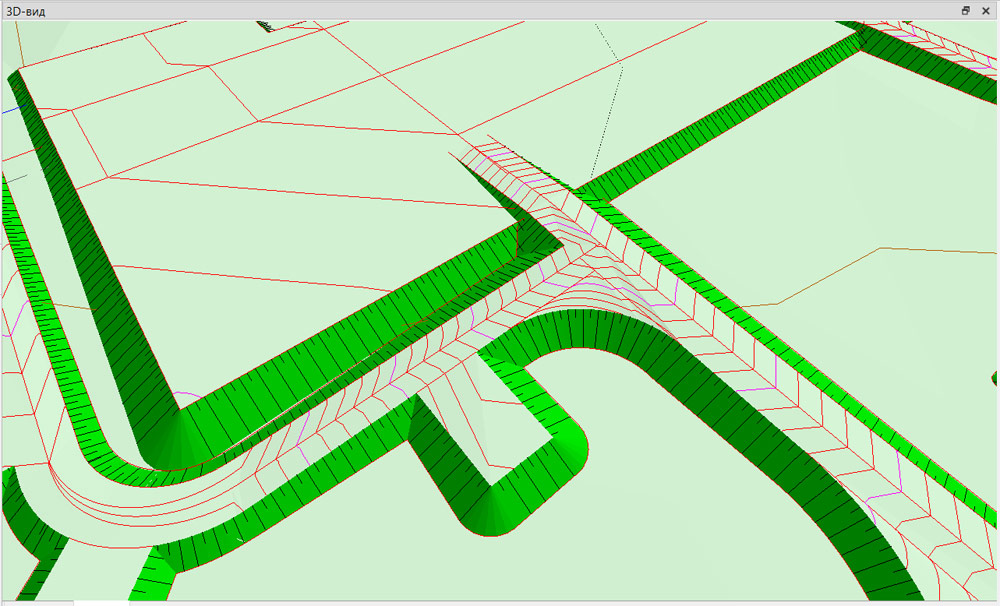

В системе можно строить вертикальные поверхности, а это бортовые камни, подпорные стенки, стены зданий и другие аналогичные сооружения.

При проектировании площадок с одинаковым уклоном удобно использовать плоскости, в том числе с соблюдением баланса земляных работ.

Функциональность КРЕДО ГЕНПЛАН позволяет автоматизировано сопрягать проектную поверхность и существующий рельеф откосами с нахождением линии их пересечения и отсечением ненужной части, а также строить поверхность откоса от заданной границы до пересечения с другой поверхностью.

Для отображения различных участков проектных поверхностей предназначена встроенная библиотека со стилями отображения поверхностей.

Расчет объемов земляных масс

Система КРЕДО ГЕНПЛАН обеспечивает высокую скорость и точность расчетов объемов земляных масс.

Расчет объемов выполняется при наличии двух поверхностей. Традиционно в качестве первой поверхности выступает исходный рельеф. Второй поверхностью может быть слой вертикальной планировки, поверхности за вычетом выторфовывания, снятия растительного слоя и т.д.

При наличии вариантов проектной поверхности система дает возможность задать эти варианты в одном расчете объемов. В этом случае проектировщик быстро получит результаты, сможет оценить их и принять решение: какой из вариантов вертикальной планировки взять за окончательный с точки зрения баланса земляных масс.

В результате расчета объемов земляных масс формируется ведомость объемов, создается проект с информацией по расчету, с участками насыпей, выемок, нулевых работ и т.д. Для оформления плана земляных масс создается сетка объемов, имеющая разнообразные настройки.

Настраивать параметры, цвет и стиль представления создаваемых элементов можно с помощью специальной библиотеки, поставляемой с системой.

Инженерные коммуникации, элементы благоустройства и озеленения

С системой поставляется библиотека, позволяющая отображать элементы благоустройства и озеленения, подземные, наземные и надземные сети, колодцы, компенсаторы, люки, дождеприемные решетки, опоры и прочие сооружения в соответствии с требованиями к их обозначениям. При необходимости библиотеку можно наполнять своими условными знаками.

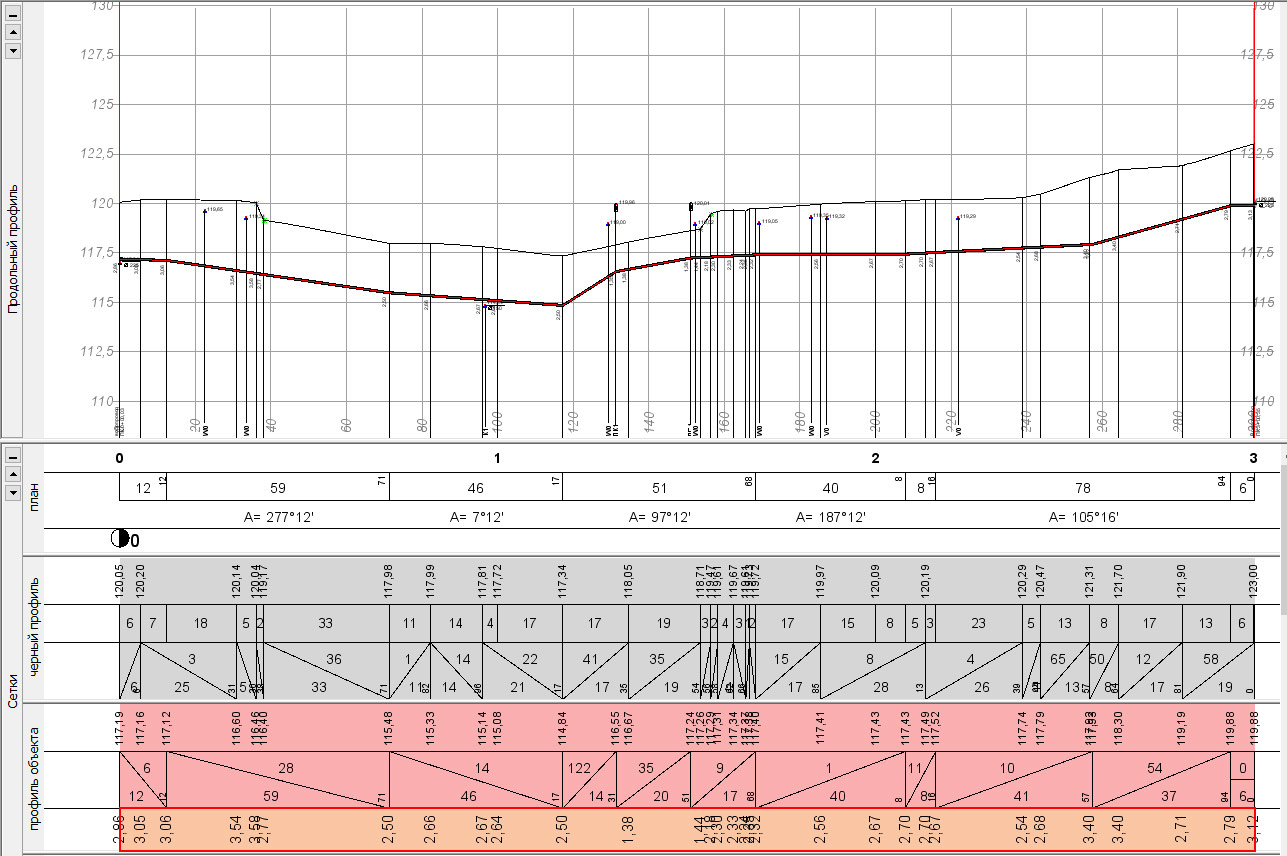

В программном продукте КРЕДО ГЕНПЛАН пользователь может создавать профили коммуникаций несколькими способами. Возможности, предоставленные в окне профиля, позволяют проектировать более сложные профили, в том числе моделировать, например, профили верха и низа трубопроводов. Помимо этого все пересекаемые в плане объекты отображаются в окне профиля в виде соответствующих символов и подписей, что дает возможность специалисту контролировать соблюдение норм по безопасным расстояниям по вертикали. Реализовано редактирование планового положения даже для тех сетей, у которых созданы проекты профилей. Можно разделять объекты, избавляясь от ненужных фрагментов, и объединять оставшиеся участки с новыми объектами, изменяя таким образом геометрию в плане.

А возможности построений элементов на заданном расстоянии от существующих или запроектированных объектов горизонтальной планировки или инженерных коммуникаций, элементов благоустройства позволяют контролировать соблюдение норм проектирования в плане.

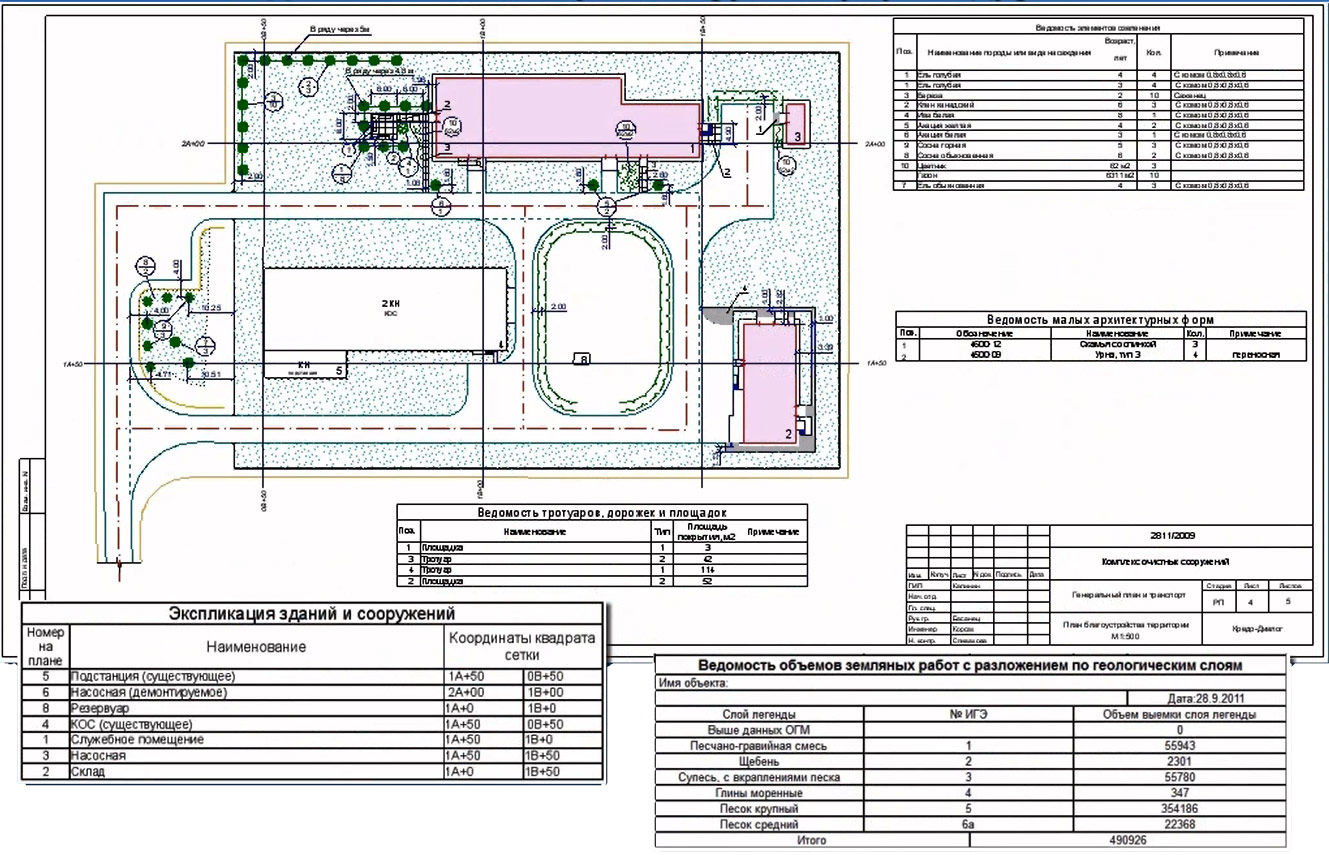

Создание чертежей

В системе КРЕДО ГЕНПЛАН предусмотрена возможность создания чертежей плана, продольного и поперечных профилей, разрезов. Для протяженных площадок можно формировать чертежи плана с раскладкой отдельных листов по длине.

Чертежи продольного профиля линейного объекта формируются в соответствии с нормативными требованиями. Можно также в системе создавать комплексные чертежи (разбивочный план, план организации рельефа, план земляных масс и др.).

Создание ведомостей

Выходные документы в системе формируются с использованием готовых шаблонов в соответствии с нормативными требованиями. В ведомости попадают данные по настройкам пользователя. Подготовленные ведомости можно отредактировать.

В системе КРЕДО ГЕНПЛАН реализовано создание различных ведомостей – объемов (общая, по сетке, с учетом осадки, с учетом геологии, по линии), благоустройства и озеленения (малых архитектурных форм, тротуаров, дорожек и площадок, элементов озеленения ПТО и ТТО, элементов обустройства), отвода земель, пересекаемых коммуникаций, разбивки и др.

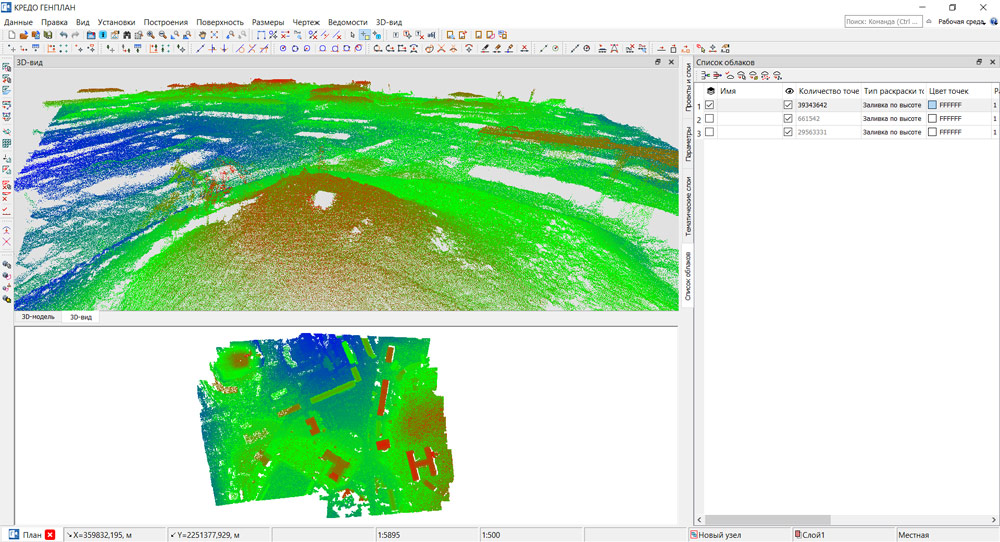

Работа с облаками точек

В программе реализован импорт облаков точек в форматах LAS, CPC, TXT. Облако точек, полученное, например, при наземном или воздушном лазерном сканировании, при фотограмметрической обработке материалов фотосъемки, можно импортировать в систему, использовать для создания собственных облаков точек и затем использовать точки облака в различных построениях.

Количество точек, с которым может работать программа, достигает нескольких миллиардов.

На основе исходного облака пользователь может создавать собственные облака точек путем экспорта групп классифицированных сканером точек, выделения рельефных точек или прореживания по заданным параметрам (с сохранением характерных форм рельефа). Файл исходного облака всегда остается неизменным.

Точки всех загруженных видимых облаков отображаются в 3D-виде.

По точкам облака можно создать рельефные точки, а также выполнить различные построения в окне плана. Редактировать точки облака нельзя, за исключением управления их отображением (размером и цветом).

По облакам строится линия разреза, которая представляет собой графическую маску, аналогичную разрезу поверхности. По маске разреза облака можно создать черный продольный профиль и черный поперечный профиль.

Форматы экспорта

• Файлы формата Industry Foundation Classes (IFC).
• Файлы формата DXF/DWG, полученные экспортом данных в реальных координатах из плана, а также чертежей из чертежной модели.
• Файлы формата TороXML и CredoXML.
• Файлы формата MIF/MID
• Файлы формата TXF/SXF
• Файлы формата KML, KMZ и LandXML, полученные экспортом модели по шаблонам.
• Растры форматов BMP, JPEG, TIFF, PNG, CRF, PDF.
• Проекты разных типов в форматах CPPGN, CPVOL, CPDRL, CPDRW и наборы проектов плана в формате COPLN текущей версии.
• Ведомости НТМL и RTF.
• Чертежи в виде листов чертежа или планшетов.
• Файлы формата TXT, полученные экспортом точек модели.
• Видеоролики в формате AVI.
• Файлы общих ресурсов формата DBX, используемые системами КРЕДО III.

В системе КРЕДО ГЕНПЛАН реализована возможность экспорта данных в формат IFC.

Реализовано создание информационной модели объекта как набора трехмерных тел по слоям дорожной одежды и земляного полотна дороги. Экспорт производится согласно настройкам схемы соответствия 3D-объектов. В результате экспортируются следующие типы элементов: ПТО, ЛТО, ТТО, триангуляция (проекты План генеральный); дорожные знаки, точечная, линейная и площадная разметка (проекты организация движения План ОДД); 3D-тела (конструкция трассы дороги, модели из файлов IFC, ссылки на которые хранятся за ТТО).

Дополнительные модули

• Редактор шаблонов, редактор символов, редактор классификатора, редактор ведомостей, редактор конструкций.
• Система управления хранилищем документов.
• Утилита миграции данных из баз данных версий 1.06-1.11.

Системно-технические требования:

Процессор: Intel Core i3/i5/i7 или аналогичный.

ОЗУ: не менее 4 ГБ.

Операционная система:

• Microsoft Windows 7 Service Pack 1,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64,
• Microsoft Windows 10 x86.

Примечания:

Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.

Вебинар - Технологии проектирования генеральных планов в системе КРЕДО ГЕНПЛАН
