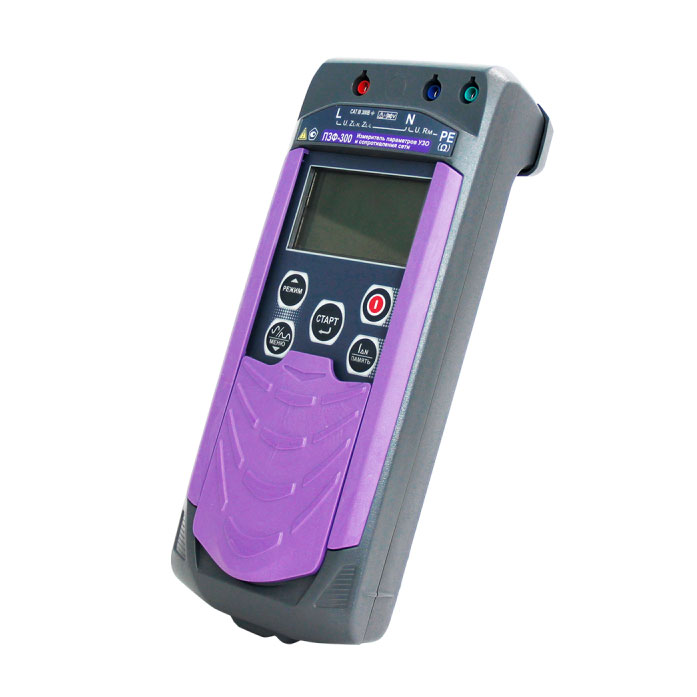

Измеритель параметров УЗО и сопротивления сети ПЗФ-300
Измерение полного сопротивления петли «фаза-нуль» и «фаза-фаза» с вычислением активного и реактивного сопротивлений. Вычисление прогнозируемого тока короткого замыкания петли «фаза-нуль» и «фаза-фаза», приведенного к напряжениям сети 220/380 В, 230/400 В или 240/415 В.
Измерение параметров устройств защитного отключения (УЗО) общего и селективного типов, находящихся под напряжением, при следующих параметрах дифференциального тока:
- для типов АС и А на синусоидальном токе с возможностью установки начальной фазы тока 0º и 180º;
- для типа А на пульсирующем постоянном (однополупериодном) токе, на пульсирующем постоянном токе с углом задержки фазы тока 90º и 135º с возможностью установки полярности тока.
Измерение напряжения переменного тока.
Измерение напряжения прикосновения при протекании номинального дифференциального тока УЗО (требование ГОСТ IEC 61557-6-2013).
Измерение сопротивления постоянному току (металлосвязь).
Технические характеристики
| 1 Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» | ||||||
| Диапазоны измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 | |||||
| от 10,0 до 99,9 | ||||||
| от 100 до 300 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерений полного электрического сопротивления петли «фаза-нуль», «фаза-фаза», Ом |
±(0,05∙Z+5 е.м.р.) |
|||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль», кА |
от 0,001 до 24 |
|||||
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза», кА |
от 0,001 до 41 |
|||||
| Рабочий диапазон напряжения переменного тока, В |
от 180 до 450 |
|||||
| Частота напряжения переменного тока, Гц |
от 45 до 65 |
|||||
| Максимальный ток при измерении петли «фаза-нуль» - 8 А, «фаза-фаза» - 14 А. Длительность протекания тока не более 30 мс. | ||||||
| 2 Измерение напряжения переменного тока | ||||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-N, В |
от 10 до 450 |
|||||
| Диапазон измерений напряжения переменного тока (действующее значение) по входу L-PE и N-PE, В |
от 10 до 300 |
|||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±(0,025∙U+3 е.м.р.) | |||||
| Частота напряжения переменного тока, Гц |
от 45 до 65 |
|||||
| 3 Измерение отключающего дифференциального тока УЗО (Iа) | ||||||
| Номинальный отключающий дифференциальный ток УЗО (I∆N), мА | Диапазон формирования отключающего дифференциального тока УЗО (Ia) при параметрах тока, мА | |||||
| синусоидальный ток | пульсирующий постоянный ток с углом задержки фазы тока | |||||
| 0 º | 90 º | 135 º | ||||
| 10 | от 2 до 11 | от 2 до 20 | от 1 до 20 | |||
| 30 | от 6 до 33 | от 6 до 42 | от 3 до 42 | |||
| 100 | от 20 до 110 | от 20 до 140 | от 10 до 140 | |||
| 300 | от 60 до 330 | от 60 до 420 | от 30 до 420 | |||
| 500 | от 100 до 550 | от 100 до 700 | – | |||
| Пределы допускаемой основной абсолютной погрешности формирования отключающего дифференциального тока УЗО (Iа), мА: - для синусоидального тока - для пульсирующего постоянного тока |
±(0,025∙I+0,2)
±(0,05∙I+0,5) |
|||||
| Дискретность формирования отключающего дифференциального тока УЗО (Iа), мА |
0,05∙IΔN |
|||||
| Рабочий диапазон напряжения переменного тока, В |
от 180 до 260 |
|||||
| 4 Измерение времени отключения УЗО | ||||||
| Диапазоны измерений времени отключения УЗО, при кратности к номинальному отключающему диф. току УЗО (I∆N), мс: 0,5∙I∆N и 1∙I∆N 2∙I∆N 5∙I∆N |
от 1 до 1000
от 1 до 500
от 1 до 40 (150) |
|||||
| Пределы допускаемой основной абсолютной погрешности измерений времени отключения УЗО, мс: - для синусоидального тока - для пульсирующего постоянного тока (без задержки фазы) |
±(0,015∙T+3)
±(0,015∙T+10) |
|||||
| Рабочий диапазон напряжения переменного тока, В |
от 180 до 260 |
|||||
| Примечание: 1) – для селективного типа УЗО; | ||||||
| 5 Измерение напряжения прикосновения | ||||||
| Диапазон измерений напряжения прикосновения (действующее значение), В |
от 0 до 100 |
|||||
| Пределы допускаемой основной абсолютной погрешности измерений напряжения прикосновения, В |
±(0,05∙U+3 е.м.р.) |
|||||
| Измерительный ток |
0,4∙IΔN |
|||||
| 6 Измерение сопротивления постоянному току (металлосвязь) | ||||||
| Диапазон измерений электрического сопротивления постоянному току, Ом |
от 0,01 до 9,99 |
|||||
|
от 10,0 до 20,0 |
||||||
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом |
±(0,03∙R+3 е.м.р.) |
|||||
| Ток в измерительной цепи для сопротивлений до 5 Ом, мА |
200 |
|||||
| Примечания: е.м.р – единица младшего разряда Z – измеренное значение полного сопротивления петли «фаза-нуль или «фаза-фаза» I,T, U, R - значения измеряемых, соответственно, дифференциального тока, времени, напряжения и сопротивления | ||||||
Комплектация
- Измеритель параметров УЗО ПЗО-510 - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Блок питания 12 В 0,5 А - 1 шт.
- Адаптер розеточный - 1 шт.
- Зажим изолированный типа «крокодил», d30, синий - 1 шт.
- Зажим изолированный типа «крокодил», d30, красный - 1 шт
- Сумка для ПЗФ-300 - 1 шт.
- Кабель измерительный 1,5 м, красный - 1 шт.
- Кабель измерительный 1,5 м, синий - 1 шт.
- Отсек батарейный 5*АА, исп.1 - 1 шт.
- Адаптер 5/12* - 1 шт.
* поставляется по отдельному заказу.
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
