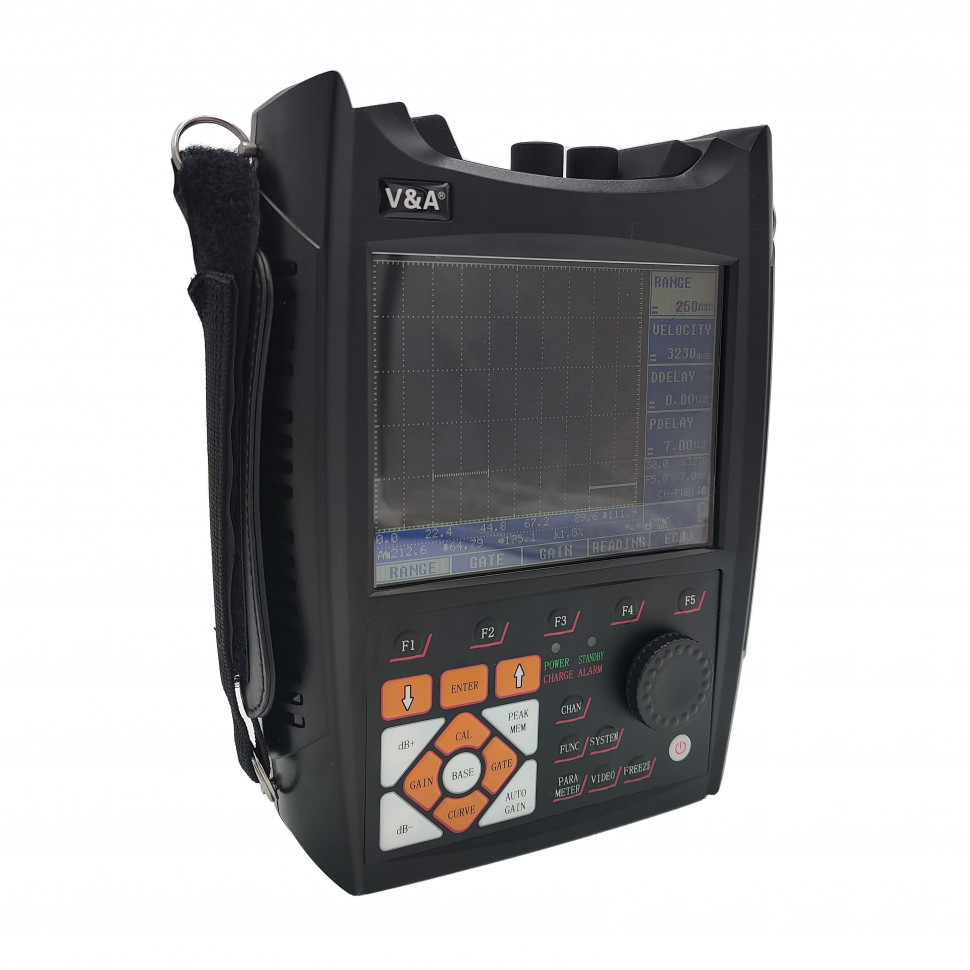

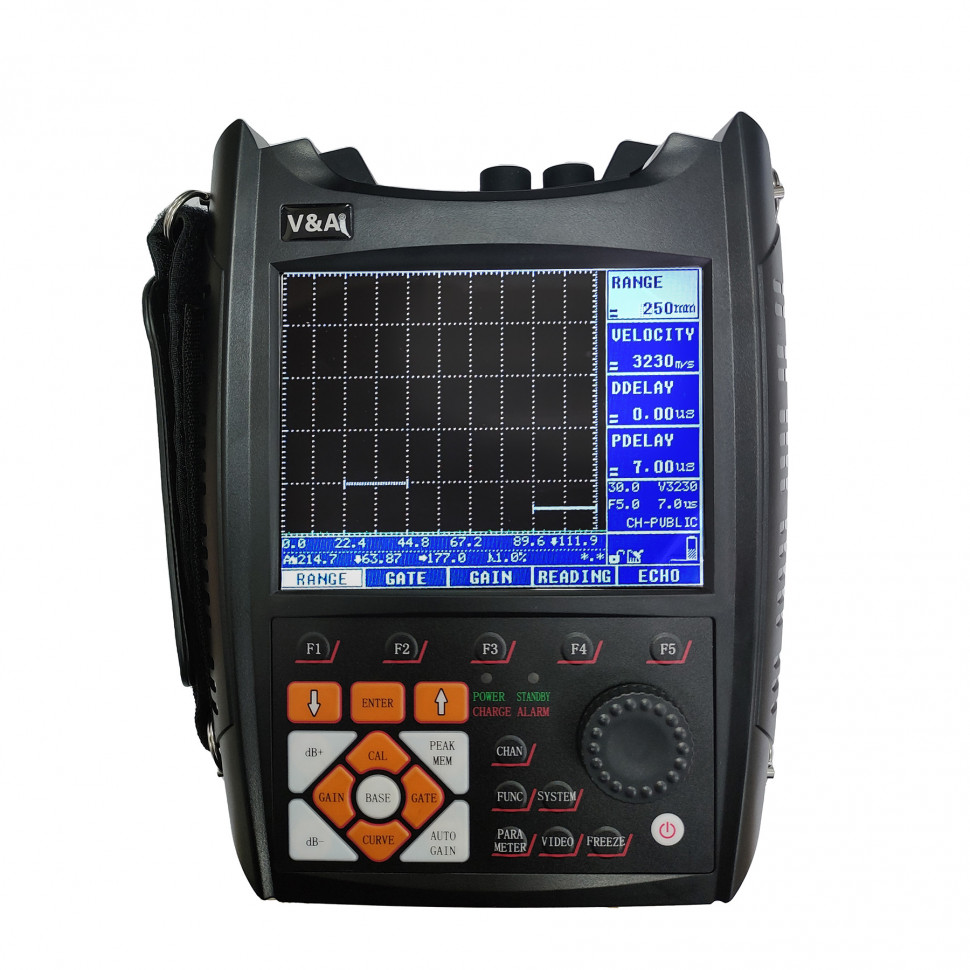

Ультразвуковой дефектоскоп VA-UD01

Ультразвуковой дефектоскоп VA-UD01 позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщину стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.

Для наглядности прибор позволяет отображать сигнал в виде B-скана и проводить полный документальный контроль сохраняя результаты измерений в собственную память, с последующим переносом данных на персональный компьютер.

Назначение:

• поиск внутренних дефектов в материале (нарушение однородности и сплошности, трещины, коррозия, расслоения и пр.);
• контроль качества сварных швов;
• измерение толщины изделия.

Технические характеристики

• Диапазон контроля: 0–9999 мм;
• Скорость: 1000–9999 м/с;
• Количество сохраняемых каналов: 10;
• Количество сохраняемых осциллограмм сигналов: 100;
• Количество сохраняемых записей: 10 записей продолжительностью 5 мин;
• Усиление: 0–110 дБ;
• Задержка отображения: от -15 до +3400 мкс;
• Задержка преобразователя: 0–1000 мкс;
• Частота: 0,2–15 МГц;
• Уровень шума: ≤ 10%;
• —  Демпфирование преобразователя: 50 Ом, 75 Ом, 150 Ом , 500 Ом;
• Частота повторного срабатывания преобразователя;
• Автоматически регулируемая низкая, автоматически регулируемая средняя, автоматически регулируемая высокая, 5–1000 Гц;
• Чувствительность: > 62 дБ (глубина: 200 мм, плоскодонный отражатель Ф2);
• Разрешающая способность: > 40 дБ;
• Отбраковка по линейности: 0–80% (цифровая отбраковка);
• Погрешность линейности по вертикали: ≤ 3%;
• Погрешность линейности по горизонтали: ≤ 0,1%;
• Динамический диапазон: ≥ 32 дБ;
• Энергия импульса: Фиксированная;
• Длительность импульса: 50–1000 нс;
• Оперативная память: 1 Гб;
• Температура окружающей среды: от +15 до +25°С;
• Относительная влажность окружающей среды, % не более 80;
• Время работы: ≥ 20 часов;
• Габаритные размеры и вес в упаковке: 440*350*160 мм 5.925 кг;
• Габаритные размеры и вес без упаковки 220*185*58 мм 1.310 кг.

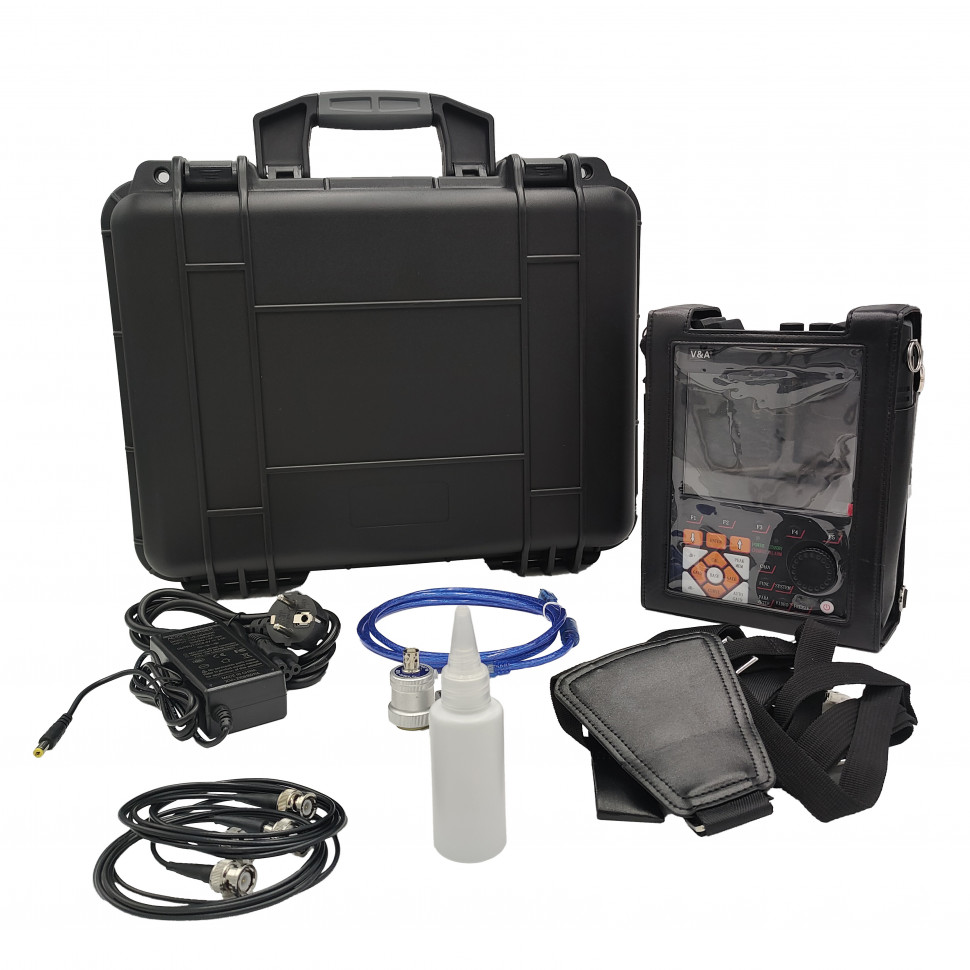

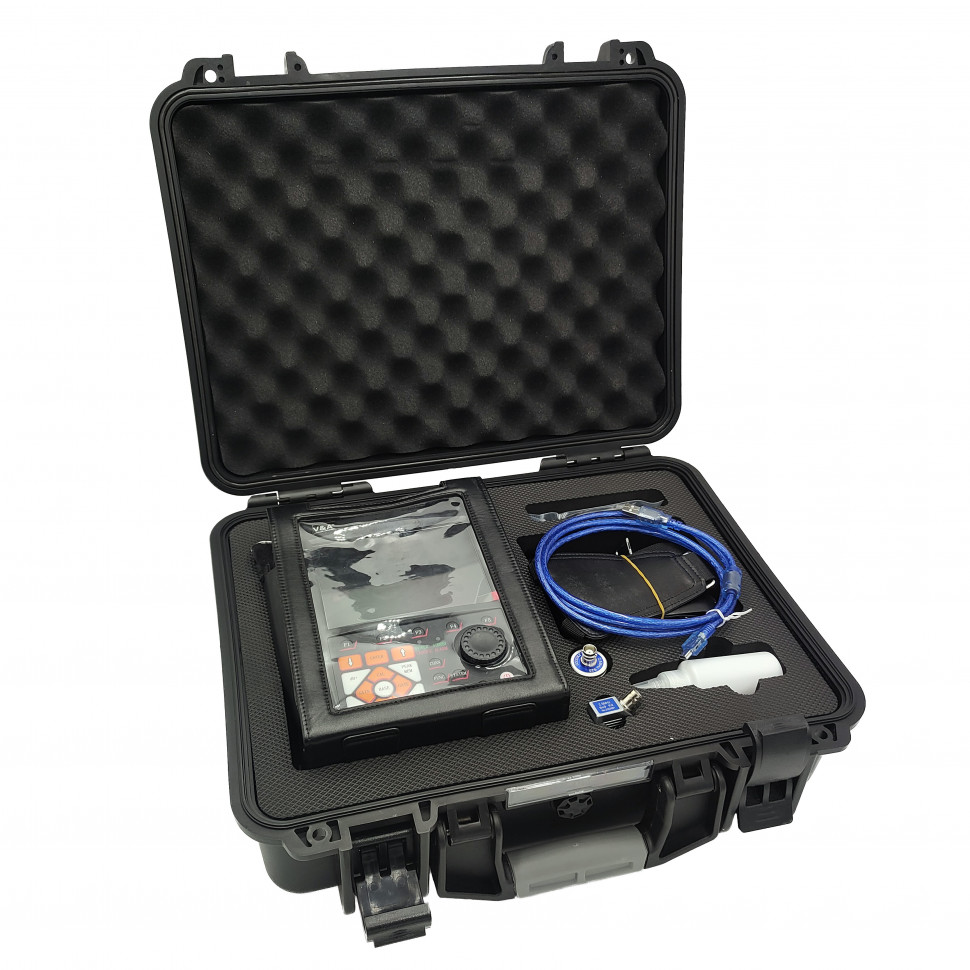

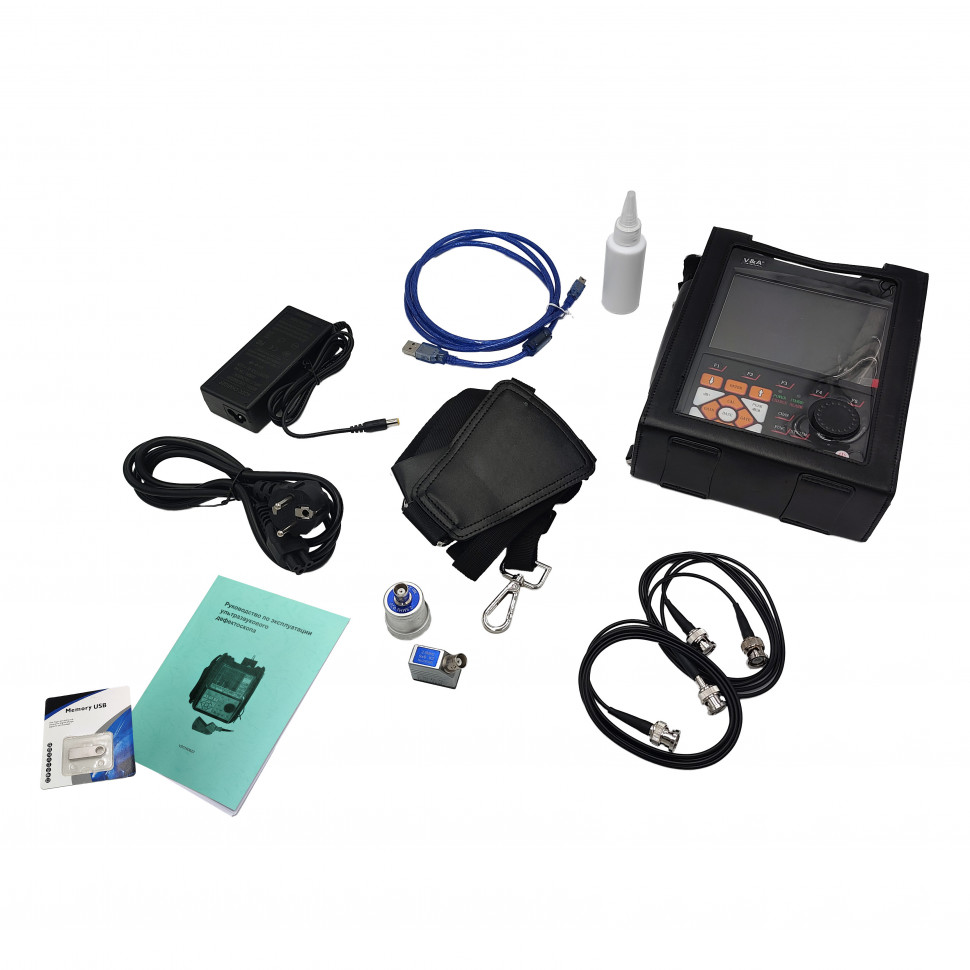

Комплектация

• Кейс для переноски
• Цифровой дефектоскоп
• Предохранительный чехол
• Руководство по эксплуатации
• Соединительный провод с разъемом типа Mini USB
• Внешнее зарядное устройство
• Кабель для подключения преобразователя
• Емкость для контактной жидкости
• Наклонный преобразователь, 9х9, К2, 2,5МГц
• Прямой преобразователь, диаметр 20, 2,5 МГц
• Комплект ремней
• USB - накопитель с программным обеспечением для ПК
• Поверка
