Геоскан 701

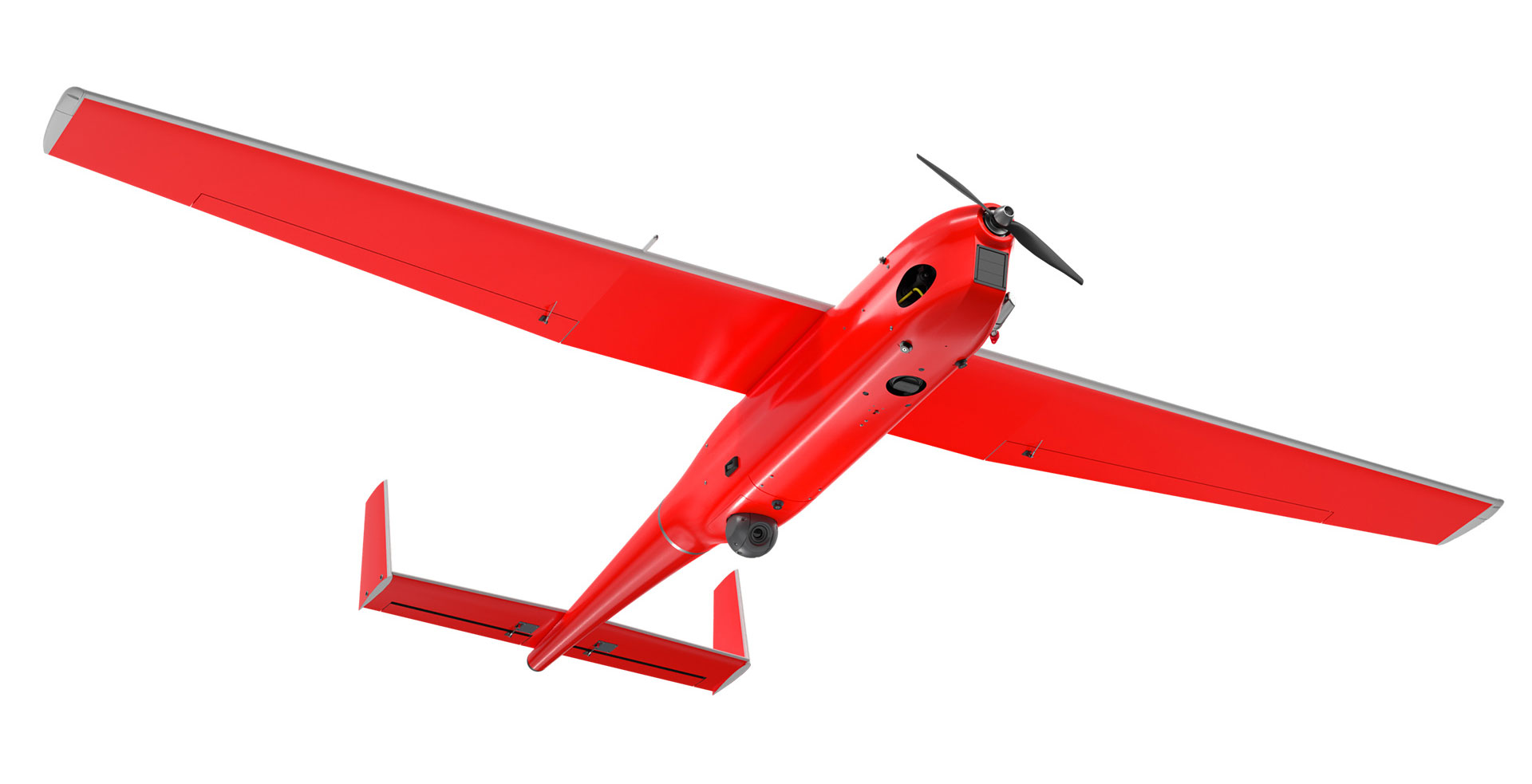

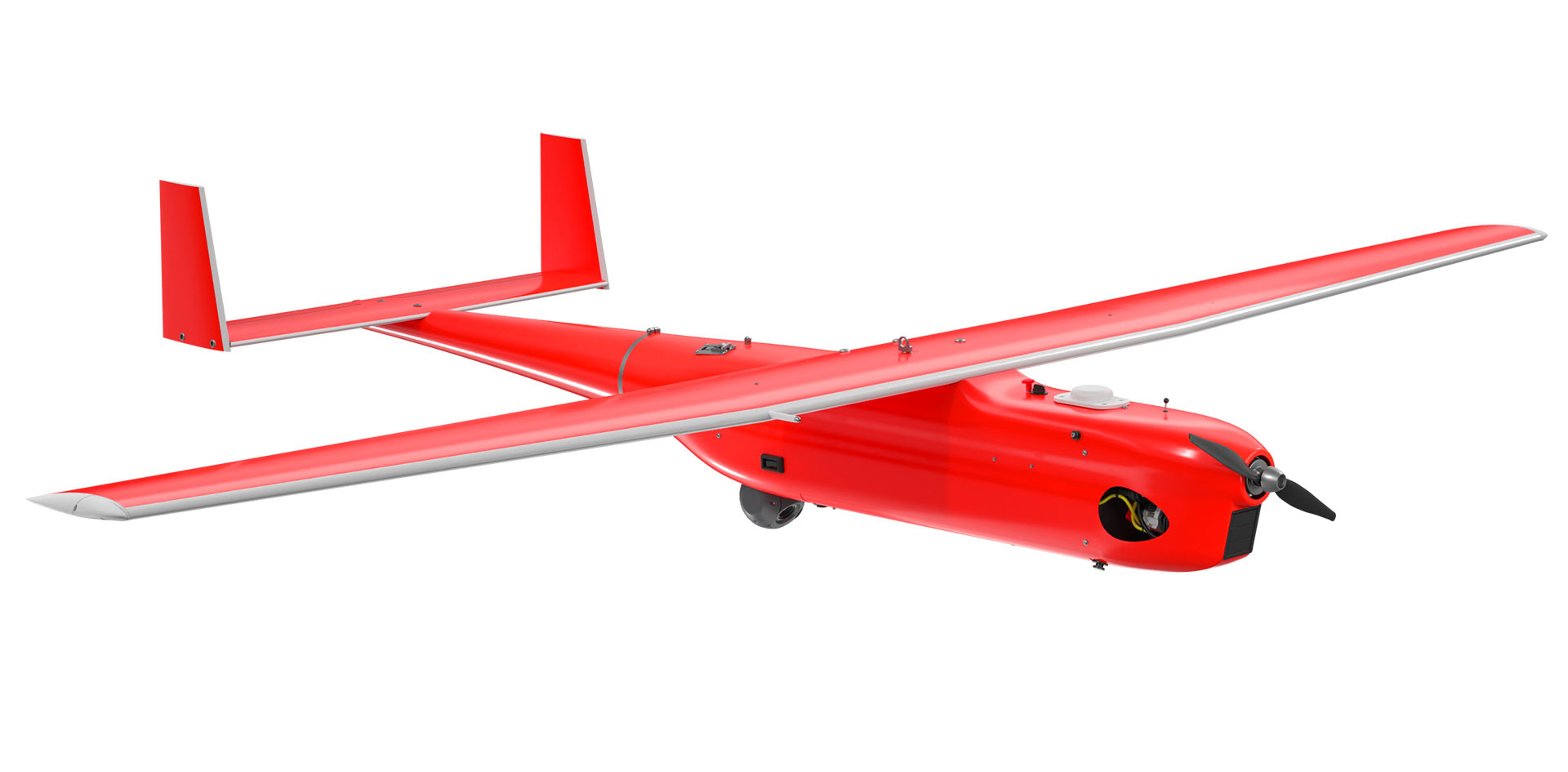

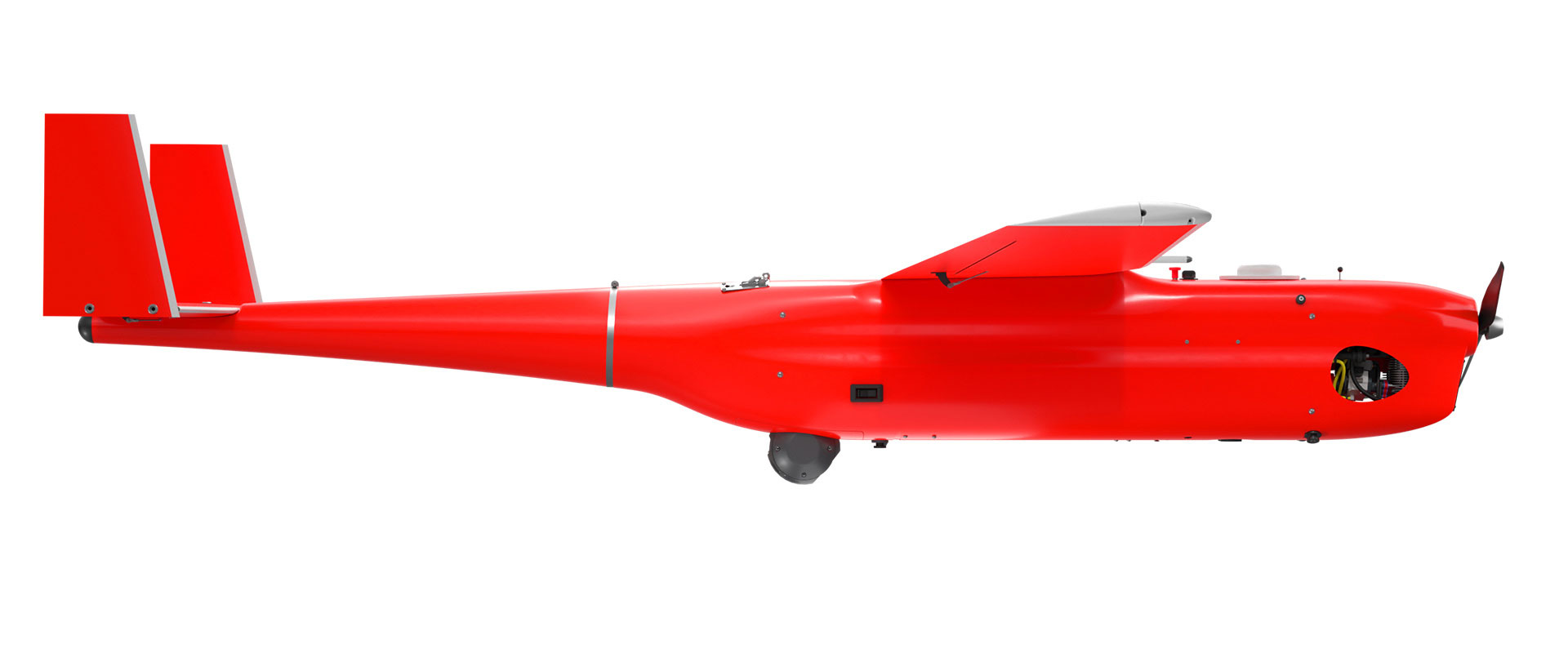

Геоскан 701 – беспилотное воздушное судно, разработанное для достижения максимальной производительности съемки за один полет благодаря использованию ДВС. Внутренняя АКБ обеспечения питания систем БВС подзаряжается с помощью генератора от ДВС в процессе полета.

Геоскан 701 – комплекс для аэрофотосъемки, который соответствует позиции «Беспилотная авиационная система самолетного типа с ДВС» из методических рекомендаций Министерства просвещения РФ по созданию и оснащению классов для обучения программам СПО в сфере разработки, производства и эксплуатации БАС.

Основное преимущество Геоскан 701 – возможность выполнять съемку труднодоступных районов, в том числе в Сибири, Арктике и на Дальнем Востоке, когда точка старта находится на значительном удалении от объекта съемки.

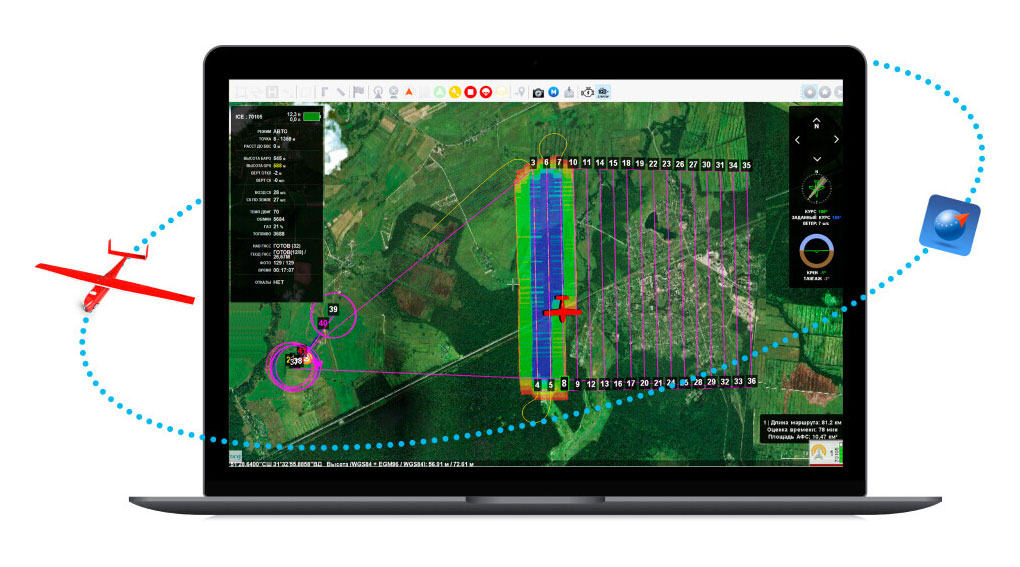

Программное обеспечение Geoscan Planner

ПО Gеoscan Planner позволяет строить полетные задания для съемки площадных и линейных объектов, использовать различные режимы полета (по точкам, с учетом рельефа и др.), загружать kml- и kmz-файлы, использовать различные картографические подложки, контролировать полет и вносить изменения в полетное задание в процессе его выполнения. После завершения миссии создается RINEX-файл с временными метками моментов фотографирования.

Особенности Geoscan Planner:

• 3D-среда для планирования полетных заданий с учетом рельефа
• Подгрузка и редактирование пользовательских карт и подложек (wms, wmts, tiff, kmz, tls)
• Автоматическое построение полетного задания по kml-файлам
• Множество систем координат
• Дистанционное ручное управление
• Режим плеера

Дополнительное программное обеспечение

• Metashape Professional.
• ГИС Спутник.
• ГИС Спутник Агро.

Полезная нагрузка

В качестве полезной нагрузки на борт может быть установлена фотокамера или видеокамера.

На БПЛА имеется возможность установки среднеформатных аэрофото-съемочных камер PhaseOne iXM-100, iXM-50 или Sony DSC-RX1RM2.

Среднеформатные аэрофотосъемочные камеры Phase One iXM 50MP и 100MP. В последней используется матрица с обратной подсветкой (BSI), что обеспечивает высокую чувствительность и широкий динамический диапазон. Также камеры отличаются скоростью работы и надежностью, поставляются с объективами 35 и/или 80 мм.

Также в качестве полезной нагрузки на борт установлена Full HD-видеокамера, что гарантирует высокое качество передаваемого изображения. Также комплекс оборудован цифровым дуплексным радиомодемом для передачи Full HD-видео, команд и телеметрии в реальном времени.

Преимущества

Максимальная производительность

• ДВС позволяет выполнять полетные задания с длиной маршрута до 1000 км.
• Возможность одновременной установки нескольких камер.

Высокая точность

• Бортовой ГНСС-приемник геодезического класса и точное определение момента съемки позволяют достичь высокой точности определения координат центров проекций (КЦП) снимков в режиме PPK/РРР до 1,5 см.
• Среднеформатная камера PhaseOne iXM с разрешением 100 Мпикс обеспечивает высокую чувствительность, широкий диапазон и низкий уровень шума. Каждая фотокамера проходит точную фотограмметрическую калибровку с определением элементов внутреннего ориентирования камеры. В совокупности это позволяет достигать плановой точности фотограмметрической модели до 3 см.

Удобство

• Автоматическое построение маршрута для выделенной области и заданных параметров съемки в ПО Geoscan Planner.

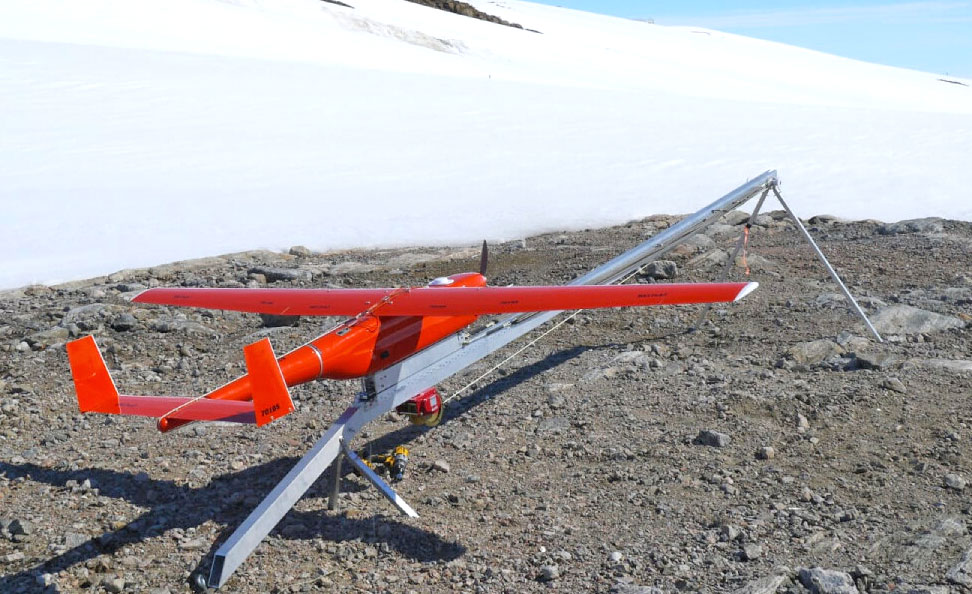

• Полностью автоматический полет после старта с катапульты. Закончив полет, БПЛА приземлится на парашюте в заданной области.
• Конвертация ГНСС-данных в RINEX-файл с временными метками моментов фотографирования для расчёта кинематики в любом специализированном ПО.
• Возможность кастомизации полезной нагрузки.

Надежность

• Связь между устройствами осуществляется с помощью помехоустойчивого интерфейса CAN.
• Аварийный режим работы в случае обледенения трубки ПВД.
• Автоматическая проверка всех систем перед запуском.
• Наличие автономного бортового самописца.
• Автономный полет с отслеживанием положения борта через систему Iridium вне зоны действия радиосвязи с НСУ.
• Увеличенный срок службы ДВС достигаемый за счет модернизации.
• Гибридная система посадки: парашют с баллонетом.

Технические характеристики

* Тип устанавливаемой фотокамеры и приемника ГНСС зависит от комплектации БВС.

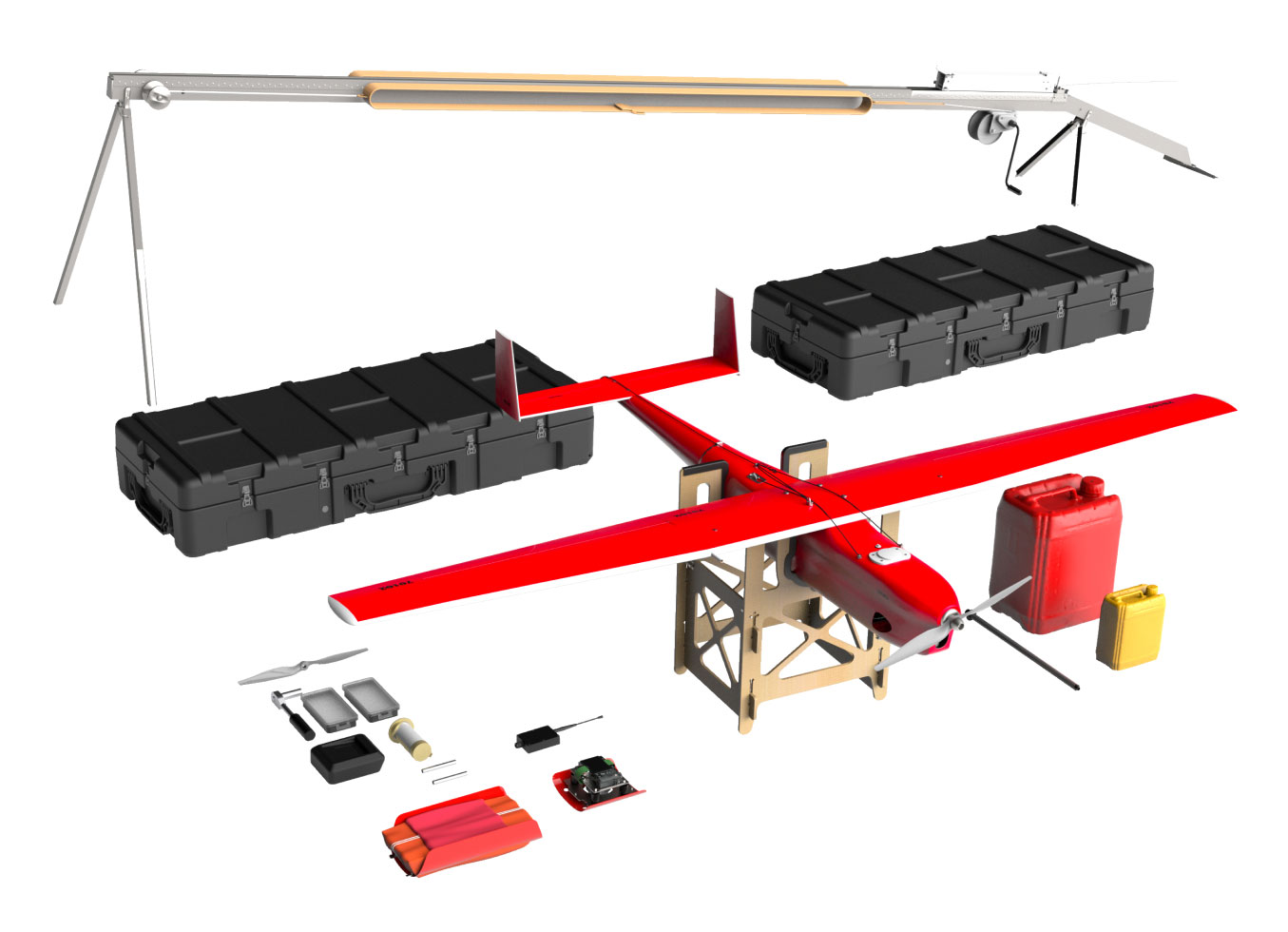

Комплектация

• Беспилотное воздушное судно.
• Пусковая установка.
• Комплект ЗИП.
• Канистра заправочная 5 л.
• Радиомодем.
• Подставка для сборки.
• ПО Geoscan Planner.
• Фото или видеокамера (в зависимости от комплектации).
• Транспортировочный кейс (170×68×30 см) - 2 шт.
