Источник питания Rigol DP831A

Программируемый линейный источник питания постоянного тока Rigol DP831A является многофункциональным лабораторным устройством с тремя каналами, которое можно использовать для обеспечения работы разнотипных нагрузок с общей мощностью 160 Вт, а также для тестирования электронного и цифрового оборудования. Выполненное в компактном настольном корпусе и оснащенное несколькими системами защиты, изделие может использоваться как отдельный прибор либо в составе автоматизированных систем с дистанционным управлением.

Особенности

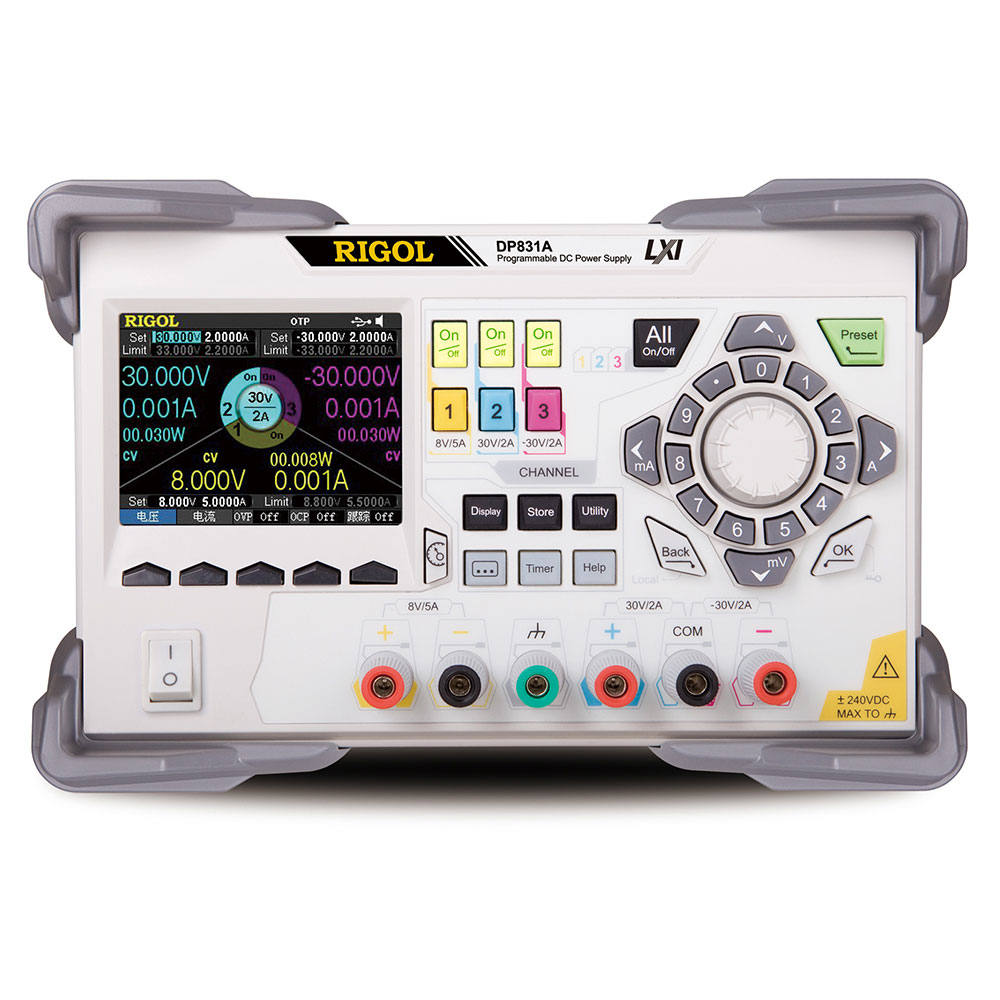

• Источник симметричного напряжения – в отличие от других устройств серии DP800, источник питания постоянного тока оборудуется, помимо канала CH1 8 В/5 А, двумя выходами с идентичными характеристиками 30 В/2 А, объединенными средней точкой, которые поддерживают режим отслеживания с синхронным изменением выходных характеристик и могут использоваться для трехлинейного питания акустической аппаратуры, операционных усилителей и т.п.

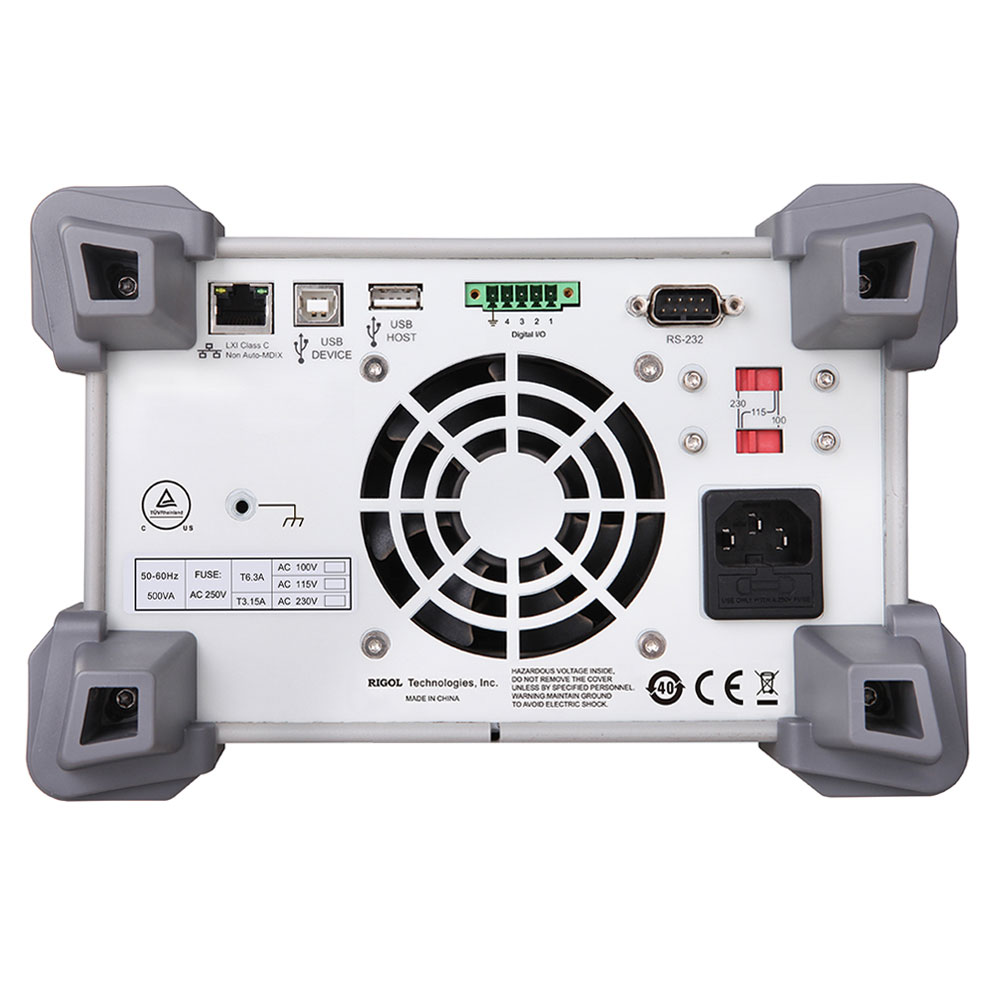

• Расширенные возможности – модификация "A" стандартно обладает повышенным разрешением, а также оснащается функциями триггера, мониторинга, анализатора и дополнительными интерфейсами LAN, RS232 и Digital IO, которые в базовом варианте доступны в качестве опций за отдельную плату.
• Улучшенная наглядность – поддерживается четыре варианта отображения показаний: классический, в виде графиков, аналоговых циферблатов и числовой, с делением экрана на три сектора с цветовой дифференциацией каналов.

Функции и режимы

При необходимости расширения диапазонов выдаваемого напряжения и тока программируемый блок питания Rigol DP831A поддерживает последовательное объединение двух любых выходов, а также параллельное соединение CH1-CH2 или CH1-CH3. Функции задержки и таймера с режимом Templet позволяют реализовать разные сценарии изменения выдаваемых показателей напряжения и силы тока в ходе испытаний подключенных устройств.

В режиме рекордера производится автоматическая запись выходных характеристик с выбранной периодичностью во внутреннюю память или на подключенный USB-носитель. Полученные данные можно обрабатывать с помощью функции анализатора. Используя мониторинг, можно устанавливать произвольные логические последовательности состояния каналов, при выполнении которых прибор будет выполнять запрограммированное действие. Режим триггера обеспечивает запуск действий по внешней команде или выдачу синхроимпульса на другие приборы при работе прибора в составе автоматизированной системы.

Характеристики

Комплектация

• RIGOL DP831A
• Кабель питания
• Кабель USB
• Предохранитель
• Клеммы защиты от КЗ
• Краткое руководство по эксплуатации
• Коннектор Digital I/O интерфейса
