Цифровой осциллограф Rigol MSO5072

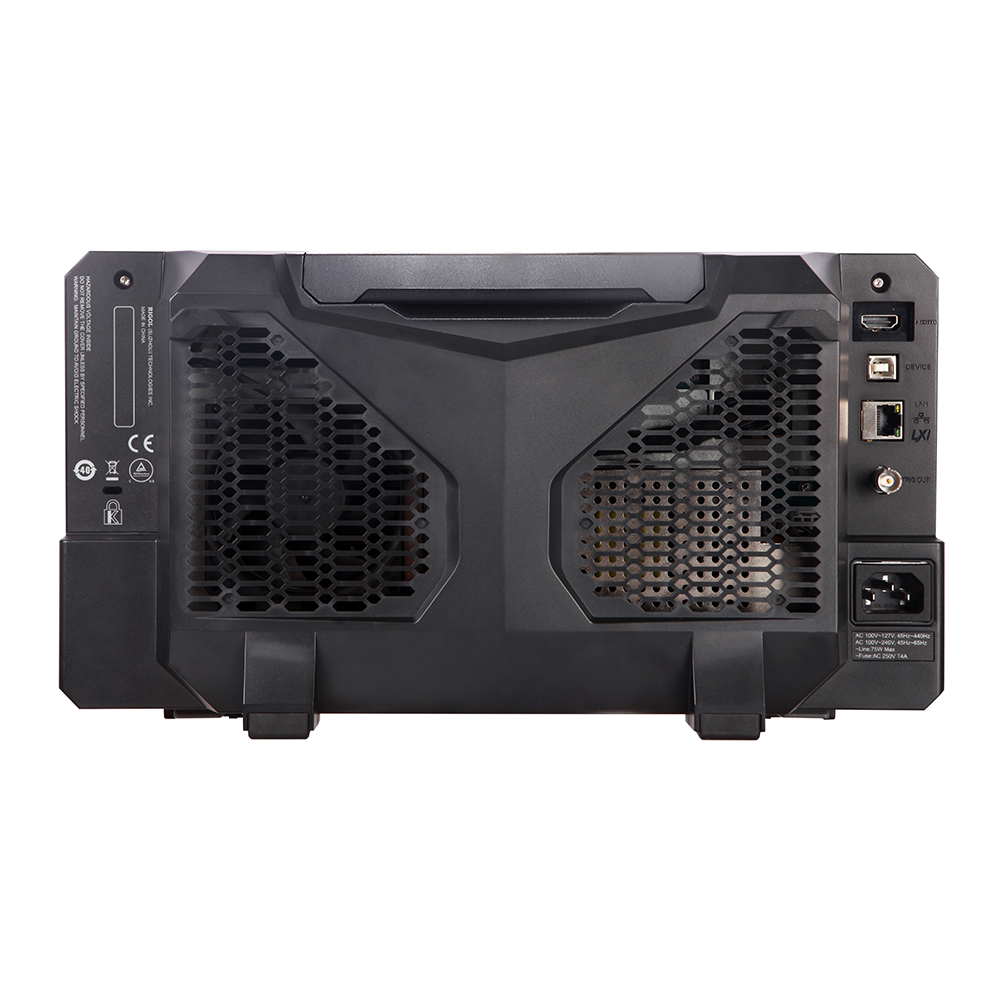

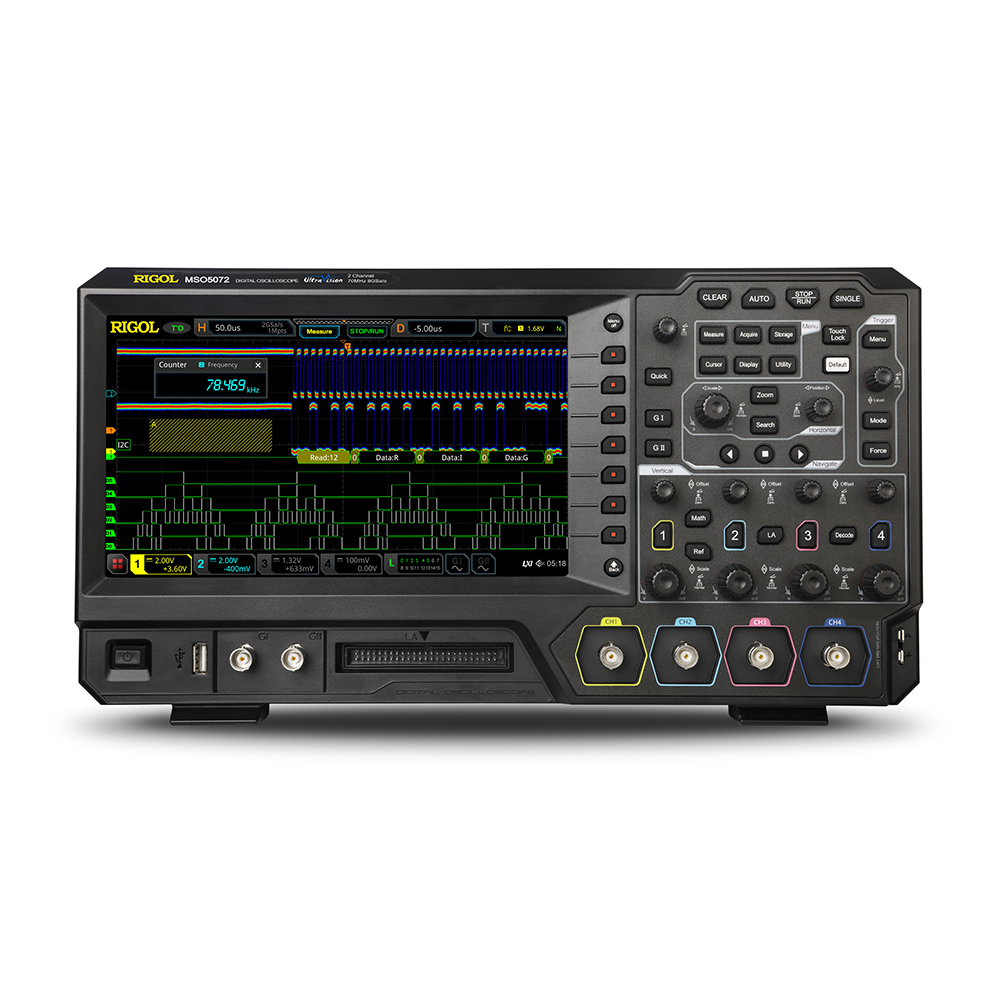

Цифровой осциллограф Rigol MSO5072 – наиболее доступная по цене модель в серии приборов, предназначенных для исследования и измерения параметров сигналов смешанного типа. Он оборудован двумя аналоговыми каналами с полосой пропускания 70 МГц и 16 цифровыми входами, и реализует запатентованную технологию UltraVision II на основе микросхем ASIC, за счет чего обладает наилучшей производительностью и функциональностью среди вариантов с таким же частотным диапазоном. Цифровой осциллограф совмещает в себе традиционный кнопочный интерфейс с верньерами-регуляторами и 9-дюймовый сенсорный дисплей с разрешением WVGA с функцией распознания смартфонных жестов, что максимально упрощает процесс настроек и выполнение работ.

Платформа UltraVision II

За счет использования для обработки сигналов, цифрового запуска и аппаратных измерений архитектуры на основе набора специализированных микросхем, осциллограф Rigol MSO5072 характеризуется высокой производительностью. Использование электронных коммутационных элементов вместо реле способствует продлению срока службы прибора благодаря повышению надежности схемы, без увеличения стоимости. Глубина памяти может быть опционально расширена до 200 Мбит/с, что позволяет работать с сигналами повышенной сложности. Предусмотрена возможность обновления версии встроенного ПО в режиме он-лайн при наличии доступа к Интернету через LAN интерфейс.

Особенности Rigol MSO5072

• Многофункциональный прибор "всё в одном" – оборудование объединяет в переносном компактном корпусе функции осциллографа, логического анализатора, анализатора протоколов, анализатора спектра, цифрового вольтметра и частотомера с сумматором, а при задействовании дополнительных опций – генератора сигналов и анализатора мощности, позволяя при решении лабораторных и измерительных задач обходиться без отдельных приборов с такими функциями.
• Технология сегментированной записи позволяет производить выборочный захват и сохранение сигналов с заданными условиями запуска и метками времени, повышая производительность и продолжительность наблюдений, и упрощая последующий анализ данных.
• WEB-управление – при работе в дистанционном режиме можно задействовать специализированное ПО Ultra Sigma или другие приложения на основе SCPI команд, либо использовать доступ к прибору через любой браузер с помощью ПК, планшета или смартфона.
• Функция автоматического построения графика Боде упрощает тестирование источников питания импульсного типа, позволяя оценивать запасы по фазе и усилению объектов контроля.

Цифровой осциллограф MSO502

• 4 полосы пропускания: 350 МГц, 200 МГц, 100 МГц, и 70 МГц (эта полоса у осциллографа MSO5072); с возможностью обновления полосы
• Частота дискретизации до 8 Гвыб.\с
• 2 или 4 аналоговых канала (можно обновить), 16 цифровых каналов (пробник покупается отдельно)
• Память до 200 млн. точек (опция)
• Скорость захвата осциллограмм до 500,000 осцилл./с
• Пробники на 350 МГц в стандартном комплекте поставки

Логический анализатор

• Осциллограф MSO5072 обладает 16 цифровыми каналами с пробников PLA2216
• Память на цифровые каналы 25 млн. точек
• Частота дискретизации до 1 Гвыб.\сек
• Запись и прокрутка сигнала в памяти осциллографа, а не ограниченна экраном
• Запуск и декодирование сигналов по цифровым \ аналоговым каналам
• Возможность группировки цифровых каналов

Анализатор спектра

• БПФ в стандартной комплектации модели MSO5072, память до 1 млн. точек
• Полоса определяется макс. полосой осциллографа
• Одновременное отображение до 4 операций на экране
• Цветовая индикация “мощности” сигнала
• Отображение до 15 пиковых значений в таблице событий

Цифровой вольтметр

• измерение напряжения постоянного/переменного тока, среднеквадратичного значения/AC+DC RMS ( 3 разряда)
• звуковой сигнал при достижении или превышении предельных значений
• Частота до 25 МГц
• Отображение последних результатов измерений в виде диаграммы и отображение экстремумов за последние 3 секунды

Частотомер

• Частотомер 3 или 6 разрядов (выбирается пользователем)
• Поддержка статистики макс. и мин. значений
• 48-битный сумматор

Генератор сигналов (опция)

• 2 выходных канала на передней панели MSO5072
• 13 форм выходного сигнала
• Частота до 25 МГц
• Дискретизация до 200 Мвыб.\с
• Модуляция, свипирование

Анализатор протоколов (опция)

• Цифровой осциллограф RIGOL MSO5072 поддерживает следующие протоколы: RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay, and MIL-STD-1553

Характеристики

Комплектация

• Rigol MSO5072
• USB кабель — CB-USBA-USBB-FF-150
• 2 или 4 пассивных пробника 350 МГц — PVP2350
• Кабель питания
• Инструкция по эксплуатации
