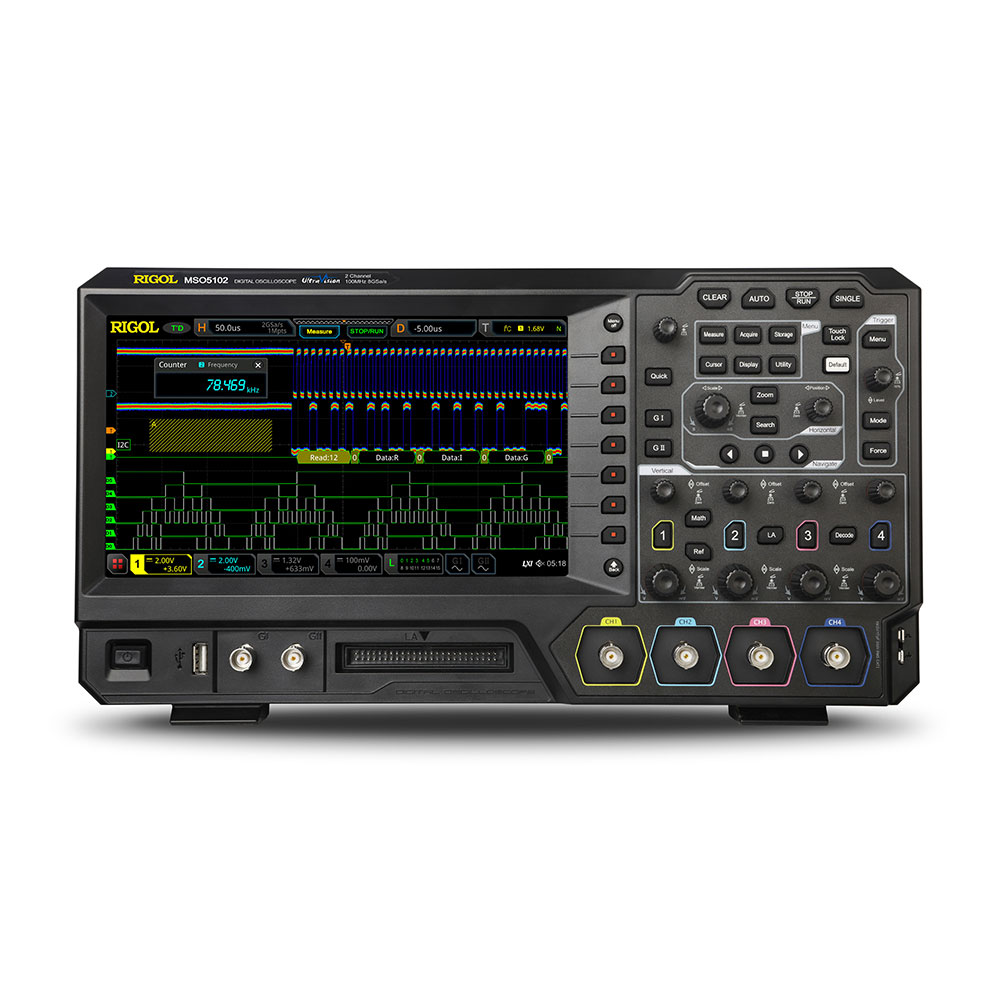

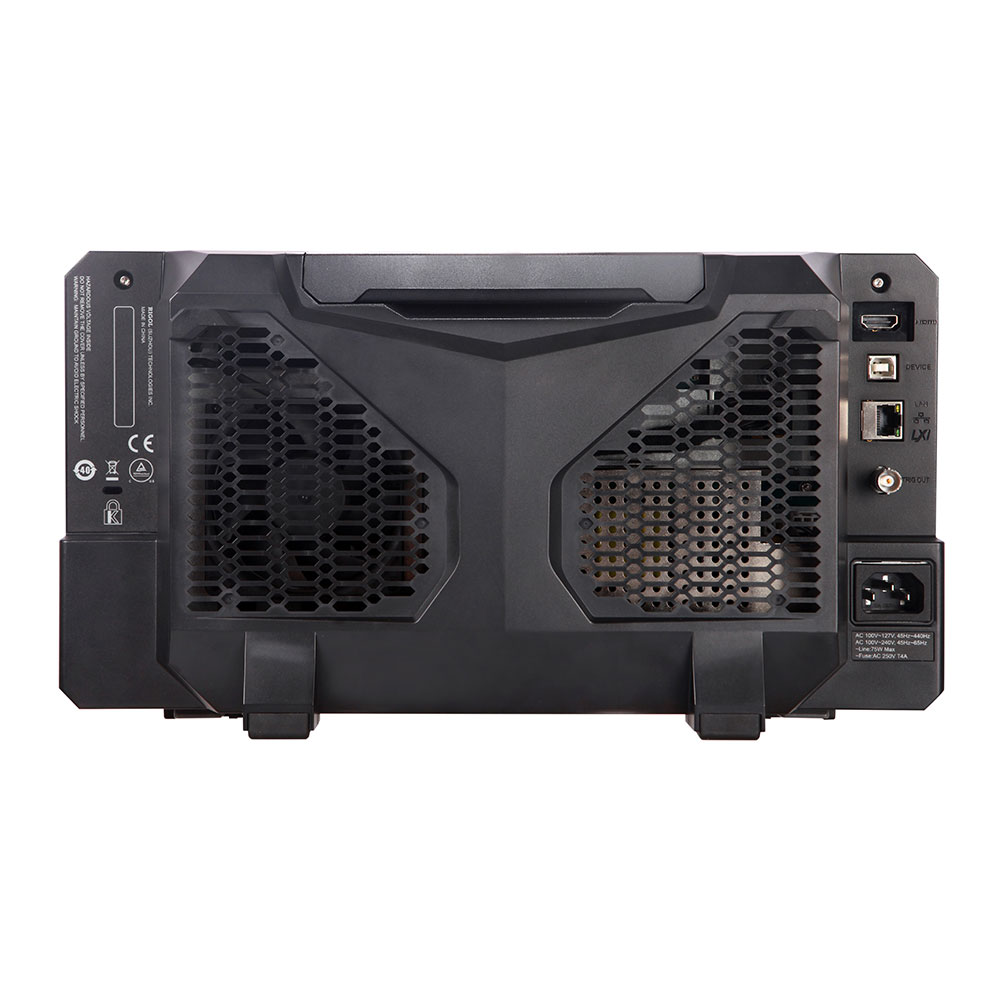

Цифровой осциллограф Rigol MSO5102

Цифровой осциллограф Rigol MSO5102 оснащен 16 дискретными и двумя аналоговыми каналами с полосой пропускания 100 МГц и может использоваться для работы со смешанными сигналами, с поддержкой расширения базового перечня функций с помощью дополнительных опций. 9-дюймовый сенсорный дисплей обеспечивает простоту и наглядность управления, а широкий перечень интерфейсов, включая USB, Ethernet, HDMI и пр., позволяет легко встраивать цифровой осциллограф в состав лабораторных систем. По сравнению с младшими сериями линейки MSO данная модель поддерживает больший перечень декодируемых протоколов, а также обладает расширенной функциональностью благодаря реализации технологии UltraVision II.

Преимущества технологии UltraVision II в Rigol MSO5102

• Улучшенные характеристики – осциллограф обладает большей глубиной памяти, чем у представителей младших серий, которая может быть опционально расширена до 200M на канал, и обеспечивает увеличенную скорость захвата, до 500 тыс. осциллограмм в секунду, с повышенной до 8 Гвыб/с максимальной частотой дискретизации, благодаря чему является оптимальным выбором для работы с динамичными сигналами сложной формы.
• Расширенный перечень аппаратных средств измерений – наличие интегрированного цифрового вольтметра и частотомера, который дополнительно реализует функцию сумматора, исключает необходимость задействования отдельных приборов для прецизионных измерений.
• Функция поиска и навигации упрощает исследование захваченных осциллограмм, ускоряя выявление аномалий, сбоев и связанных с ними событий.
• Режимы гистограммы, градации яркости в зависимости от интенсивности сигнала и расширенные функции БПФ повышают эффективность анализа за счет лучшей наглядности.

Дополнительные возможности

В качестве опции осциллограф Rigol MSO5102 может оснащаться двухканальным генератором с верхним пределом частотного диапазона 25 МГц. Благодаря этому при испытаниях и диагностике различных преобразующих устройств и систем нет необходимости задействовать внешний источник тестового сигнала. Также доступен опциональный режим анализа источников питания, который, в отличие от устройств UltraVision первой генерации, реализуется аппаратными, а не программными средствами. С помощью функции построения графика Боде можно быстрее оценить стабильность системы, с точным определением запаса по усилению и фазе импульсных преобразователей. Уникальная возможность он-лайн обновления при доступе к Интернету через LAN порт дает возможность оперативно актуализировать встроенное ПО без обращения в сервисный центр.

Основные характеристики

• 4 полосы пропускания: 350 МГц, 200 МГц, 100 МГц (эта полоса у осциллографа MSO5102), и 70 МГц; с возможностью обновления полосы
• Частота дискретизации до 8 Гвыб.\с
• 2 или 4 аналоговых канала (можно обновить), 16 цифровых каналов (пробник покупается отдельно)
• Память до 200 млн. точек (опция)
• Скорость захвата осциллограмм до  500,000 осцилл./с
• Пробники на 350 МГц в стандартном комплекте поставки

Логический анализатор

• Осциллограф MSO5102 обладает 16 цифровыми каналами с пробников PLA2216
• Память на цифровые каналы 25 млн. точек
• Частота дискретизации до 1 Гвыб.\сек
• Запись и прокрутка сигнала в памяти осциллографа, а не ограниченна экраном
• Запуск и декодирование сигналов по цифровым \ аналоговым каналам
• Возможность группировки цифровых каналов

Анализатор спектра

• БПФ в стандартной комплектации модели MSO5102, память до 1 млн. точек
• Полоса определяется макс. полосой осциллографа
• Одновременное отображение до 4 операций на экране
• Цветовая индикация “мощности” сигнала
• Отображение до 15 пиковых значений в таблице событий

Цифровой вольтметр

• измерение напряжения постоянного/переменного тока, среднеквадратичного значения/AC+DC RMS (3 разряда)
• звуковой сигнал при достижении или превышении предельных значений
• Частота до 25 МГц
• Отображение последних результатов измерений в виде диаграммы и отображение экстремумов за последние 3 секунды

Частотомер

• Частотомер 3 или 6 разрядов (выбирается пользователем)
• Поддержка статистики макс. и мин. значений
• 48-битный сумматор

Генератор сигналов (опция)

• 2 выходных канала на передней панели MSO5102
• 13 форм выходного сигнала
• Частота до 25 МГц
• Дискретизация до 200 Мвыб.\с
• Модуляция, свипирование

Анализатор протоколов (опция)

• Цифровой осциллограф RIGOL MSO5102 поддерживает следующие протоколы: RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay, and MIL-STD-1553

Характеристики

Комплектация

• RIGOL MSO5102
• USB кабель — CB-USBA-USBB-FF-150
• 2 или 4 пассивных пробника 350 МГц — PVP2350
• Кабель питания
• Инструкция по эксплуатации
