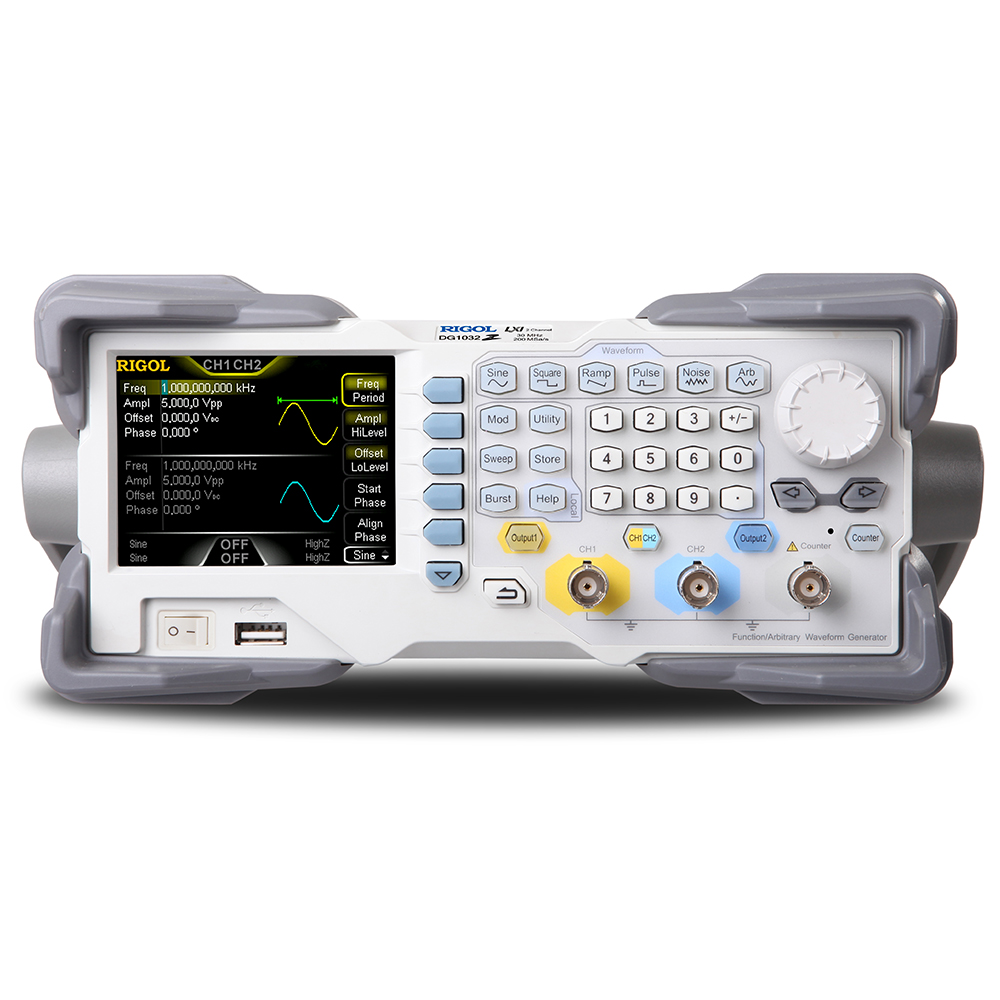

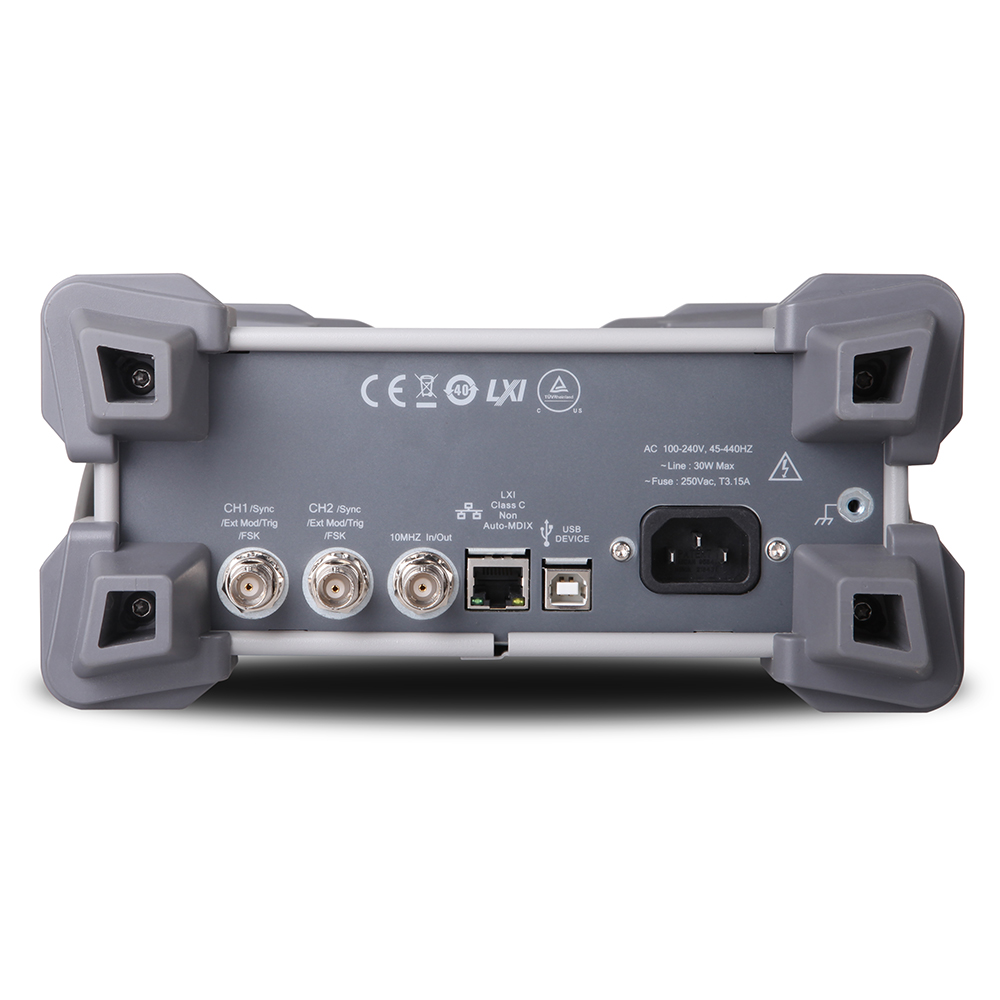

Универсальный генератор сигналов Rigol DG1032Z
Универсальный генератор сигналов Rigol DG1032Z – это многофункциональный генератор сигналов, который включает в себя генератор функций, генератор сигналов произвольной формы, генератор шума, генератор импульсов, генератор гармоник, аналоговый / цифровой модулятор, частотомер и другие функции. Все модели серии имеют два канала с одинаковыми функциями, регулировку фазы между каналами.
Rigol DG1032Z использует инновационную технологию поточечного формирования сигналов произвольной формы SiFi, позволяющую восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов и типов модуляции, а также низкий уровень собственных шумов делают генератор сигналов Rigol DG1032Z незаменимым при использовании в измерительных задачах различной сложности.
Особенности генератора сигналов Rigol DG1032Z
- SiFi технология
- До 160 встроенных форм сигнала произвольной формы
- Функция развертки и пакетный режим
- Многократная аналоговая и цифровая модуляция
- Генератор 8-й гармоники
- Суперпозиция сигнала и отслеживание канала
- Частотомер 7 бит
Характеристики
| Максимальная выходная частота |
30 МГц |
||||
| Количество каналов | 2 | ||||
| Форма сигнала |
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
||||
| Синусоидальный канал | |||||
| Гармонические искажения |
типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) |
||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонические искажения |
типичное (0 дБм) |
||||
| Фазовый шум |
типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
||||
| Прямоугольный канал | |||||
| Время нарастания / спада |
< 10 нс (1 Вп-п) типичное |
||||
| Выброс |
< 5 % (100 кГц, 1 Вп-п) типичное |
||||
| Коэф. заполнения |
0,01% ~ 99,99% (ограничена установленной частотой) |
||||
| Ассиметрия |
1% от периода + 5 нс |
||||
|
Джиттер (СКЗ)
|
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Пилообразный канал | |||||
| Нелинейность |
< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное |
||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||||
| Время нарастания / спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||||
| Выброс |
< 5 % (1 Вп-п) типичное |
||||
|
Джиттер (СКЗ) |
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала |
8 ~ 2 М точек (16 М точек опция) |
||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания |
< 5 нс (1 Вп-п) типичное |
||||
| Джиттер (СКЗ) |
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Способ редактирования |
по точкам, сегментами, встроенное построение формы |
||||
| Генератор гармоник | |||||
| Порядок гармоник |
≤ 8 |
||||
|
Тип гармоник |
четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник |
регулируемая для каждой гармоники |
||||
| Фаза гармоник | регулируемая для каждой гармоники | ||||
| Характеристики выхода: | |||||
| Амплитуда (50 Ом) |
2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
||||
| Точность установки |
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
||||
| Неравномерность АЧХ |
типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
||||
| Единицы установки | Вп-п, Вскз, дБм | ||||
| Разрешение | 0,1 мВпп или 4 бит | ||||
| Модуляция | |||||
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | ||||
| Частотомер | |||||
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | ||||
| Частотный диапазон | 1 мrГц ~ 200 МГц | ||||
| Разрешение по частоте |
7 разрядов/с (время счета = 1 с) |
||||
| Диапазон периода | 5 нс ~ 16 дней | ||||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | ||
| 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 В AC+DC |
||||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | ||||
| AC связь | 1 мкГц ~ 100 МГц |
50 мВскз ~ ±2,5 Вп-п |
|||
| 100 МГц ~ 200 МГц |
100 мВскз ~ ±2,5 Вп-п |
||||
|
Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
||||
| Коэффициент заполнения | 0 ~ 100% | ||||
| Параметры входа | входной импеданс |
1 МОм |
|||
| Тип свяи | AC, DC | ||||
| ФНЧ |
ON: полоса 250 кГц, OFF: полоса 200 МГц |
||||
|
опасное напряжение (1 МОм) |
±7 В AC+DC | ||||
| Система запуска |
уровень запуска: ±2,5 В |
||||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | |||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | ||||
| Основные характеристики | |||||
| Тип дисплея |
жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов |
||||
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | ||||
| Интерфейс | USB устройство, USB хост , LAN; USB-GPIB (опция) | ||||
| Потребляемая мощность | не более 40 Вт | ||||
| Рабочая температура | 10 °C...40 °C | ||||
| Габаритные размеры | 261,5 х 112 х 318,4 мм | ||||
| Вес | 3,2 кг (в упаковке 4,5 кг) | ||||
Комплектация
- RIGOL DG1032Z
- Шнур питания
- USB кабель
- BNС кабель
- Краткое руководство
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
