Цифровой осциллограф Rigol MSO5074

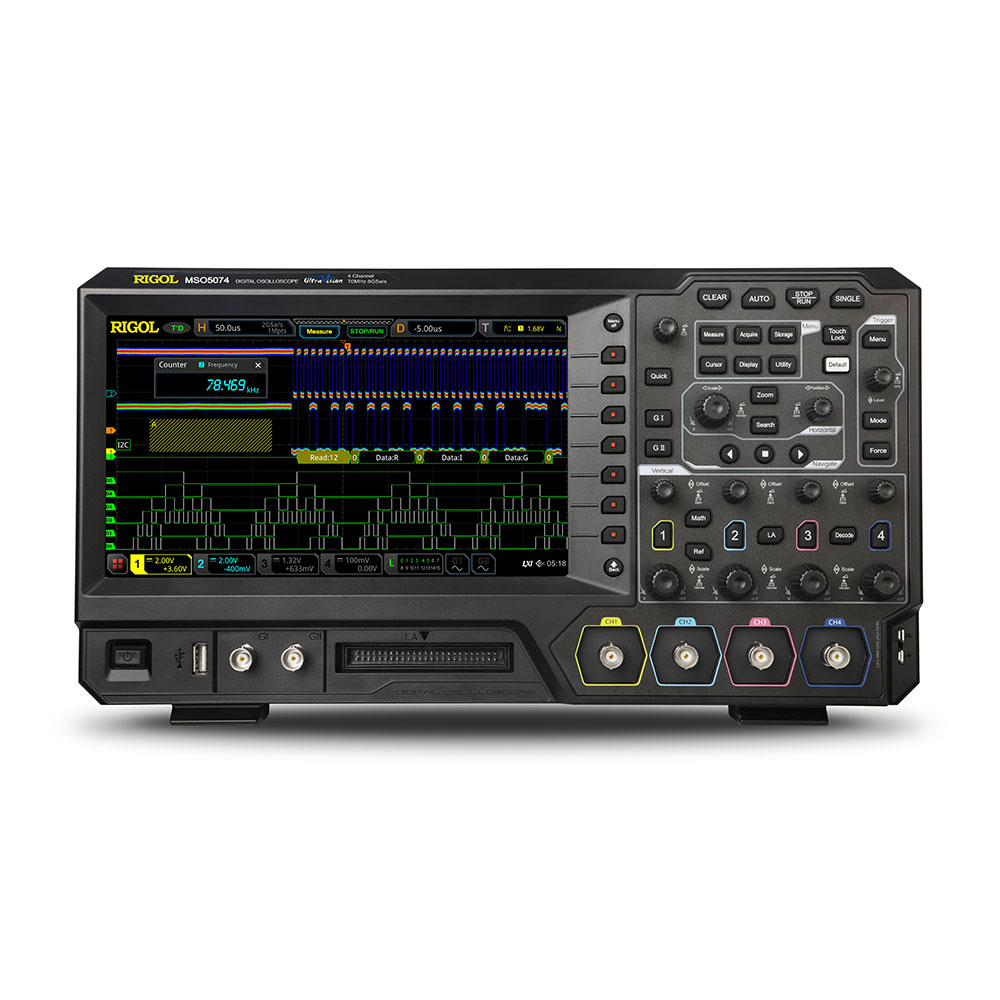

Цифровой осциллограф Rigol MSO5074 – многофункциональный лабораторный прибор, сконструированный на ASIC-платформе Phoenix и реализующий технологию UltraVision II, который оборудуется четырьмя аналоговыми каналами с полосой пропускания 70 МГц и 16 цифровыми входами с функцией логического анализа. Устройство оснащается целым набором аппаратных и программных средств измерений и анализа, благодаря чему может использоваться для эффективного решения задач повышенной сложности.

Отличия Rigol MSO5074 от младших серий семейства MSO

• Увеличенная частота сэмплирования и повышенная скорость захвата сигналов
• Расширенная глубина памяти, которая задействуется в режиме выборки в реальном времени, и больший объем сохраняемых кадров при записи осциллограмм
• Стандартная функция поиска и навигации по захваченному сигналу
• Эффективный анализ спектра сигналов в расширенном режиме БПФ, с одновременным отображением до 4 функций
• Наличие интегрированного цифрового вольтметра и частотомера с сумматором для точных измерений
• Улучшенная наглядность и информативность цифрового осциллографа благодаря использованию 9-дюймового сенсорного дисплея с 256-уровневой градацией яркости и цветовой персистенцией

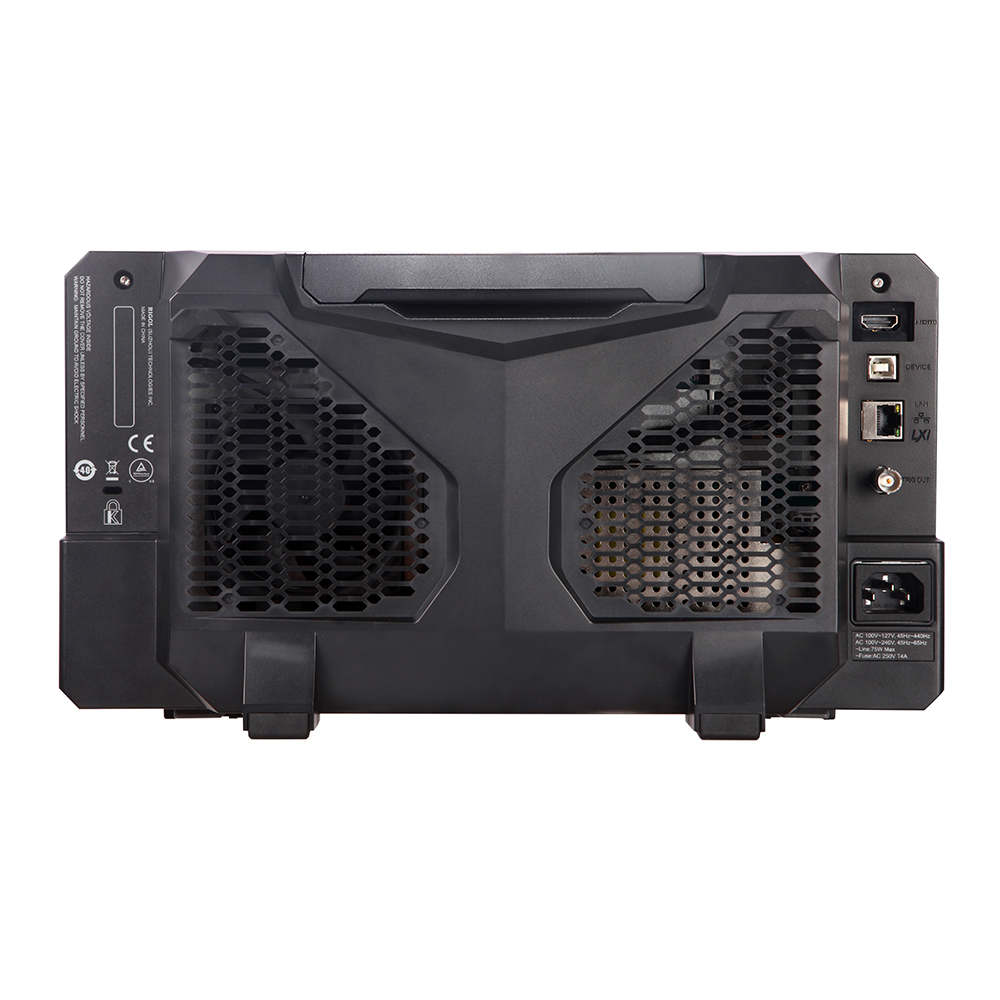

• Расширенный перечень интерфейсов, включая HDMI для вывода изображения на внешний дисплей или проектор

Наращивание функциональности

Обладая демократичной стоимостью в базовом варианте, осциллограф Rigol MSO5074 является оптимальным решением для первичного инвестирования при ограниченном бюджете. Поддержка широкого перечня дополнительных опций позволяет расширять функциональные возможности изделия по мере возрастания сложности измерительных задач, решаемых с его помощью.

Предусмотрена возможность дооснащения осциллографа пробником для работы с цифровыми каналами, генератором сигналов с двумя независимыми каналами с рабочей частотой до 25 МГц и несколькими вариантами наложения модуляции, а также функцией анализа источников питания. Доступно увеличение верхнего предела полосы пропускания, расширение глубины записи до 200M точек, активация функции запуска и анализа отдельных типов последовательных шин. Поддерживается дистанционное управление по Web интерфейсу и он-лайн обновление внутреннего ПО прибора при наличии доступа к Интернету через локальную сеть, к которой прибор подключается через LAN интерфейс.

Основные характеристики

• 4 полосы пропускания: 350 МГц, 200 МГц, 100 МГц, и 70 МГц (эта полоса у осциллографа MSO5074); с возможностью обновления полосы
• Частота дискретизации до 8 Гвыб.\с
• 2 или 4 аналоговых канала (можно обновить), 16 цифровых каналов (пробник покупается отдельно)
• Память до 200 млн. точек (опция)
• Скорость захвата осциллограмм до  500,000 осцилл./с
• Пробники на 350 МГц в стандартном комплекте поставки MSO5074

Логический анализатор

• Осциллограф MSO5074 обладает 16 цифровыми каналами с пробников PLA2216
• Память на цифровые каналы 25 млн. точек
• Частота дискретизации до 1 Гвыб.\сек
• Запись и прокрутка сигнала в памяти осциллографа, а не ограниченна экраном
• Запуск и декодирование сигналов по цифровым / аналоговым каналам
• Возможность группировки цифровых каналов

Анализатор спектра

• БПФ в стандартной комплектации модели MSO5074, память до 1 млн. точек
• Полоса определяется макс. полосой осциллографа
• Одновременное отображение до 4 операций на экране
• Цветовая индикация “мощности” сигнала
• Отображение до 15 пиковых значений в таблице событий

Цифровой вольтметр

• измерение напряжения постоянного/переменного тока, среднеквадратичного значения/AC+DC RMS ( 3 разряда)
• звуковой сигнал при достижении или превышении предельных значений
• Частота до 25 МГц
• Отображение последних результатов измерений в виде диаграммы и отображение экстремумов за последние 3 секунды

Частотомер

• Частотомер 3 или 6 разрядов (выбирается пользователем)
• Поддержка статистики макс. и мин. значений
• 48-битный сумматор

Генератор сигналов (опция)

• 2 выходных канала на передней панели MSO5074
• 13 форм выходного сигнала
• Частота до 25 МГц
• Дискретизация до 200 Мвыб.\с
• Модуляция, свипирование

Анализатор протоколов (опция)

• Цифровой осциллограф RIGOL MSO5074 поддерживает следующие протоколы: RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay, and MIL-STD-1553

Характеристики

Комплектация

• RIGOL MSO5074
• Кабель питания
• USB кабель
• Пассивный пробник PVP2350 - 4 шт.
