Трассоискатель Успех АГ-309.15ЦК с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат
Бесплатное обучение
и демонстрация!

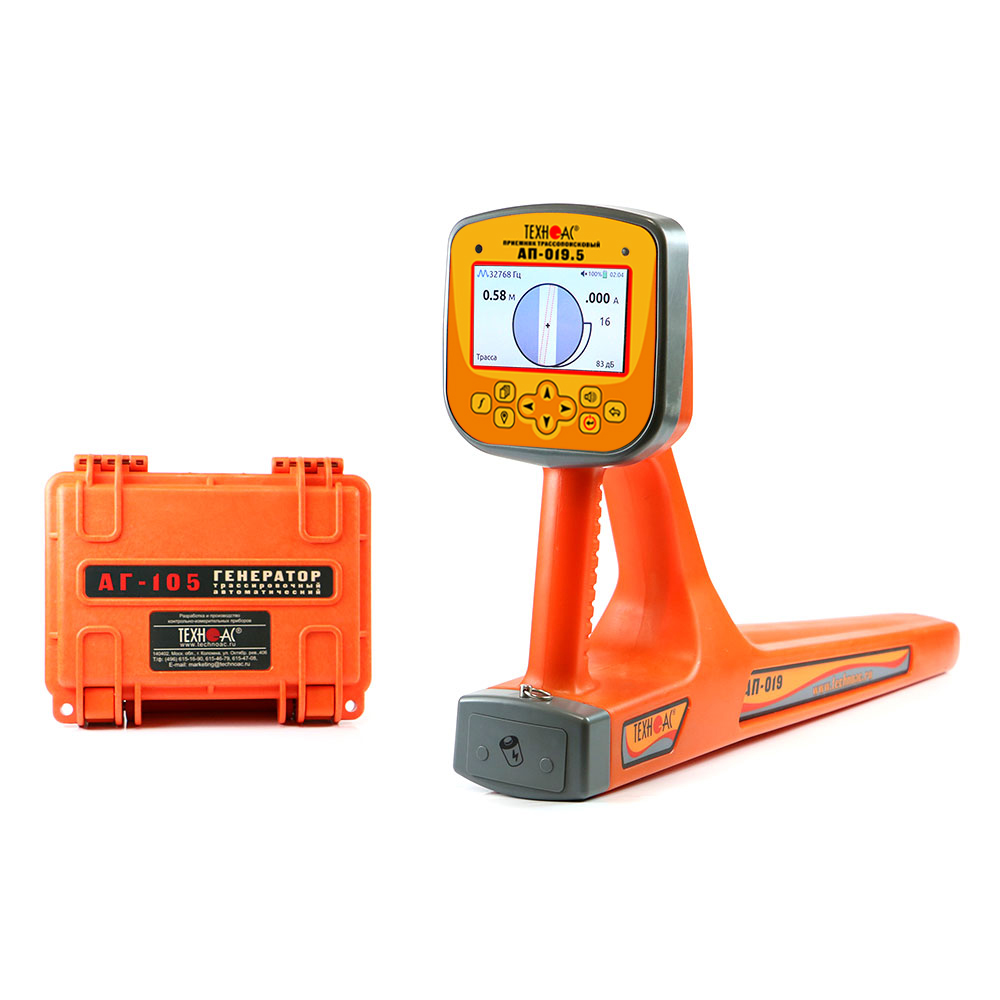

Описание трассоискателя Успех АГ-309.15ЦК
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.15ЦК
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

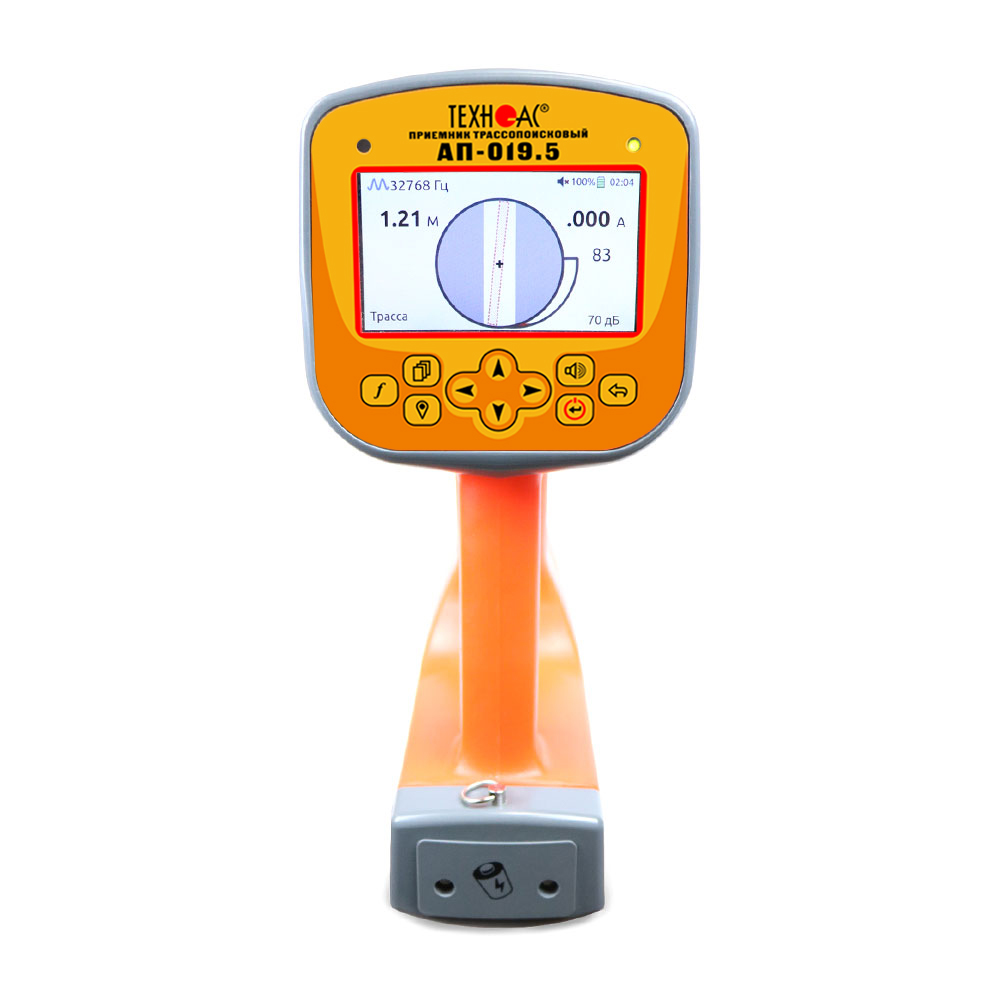

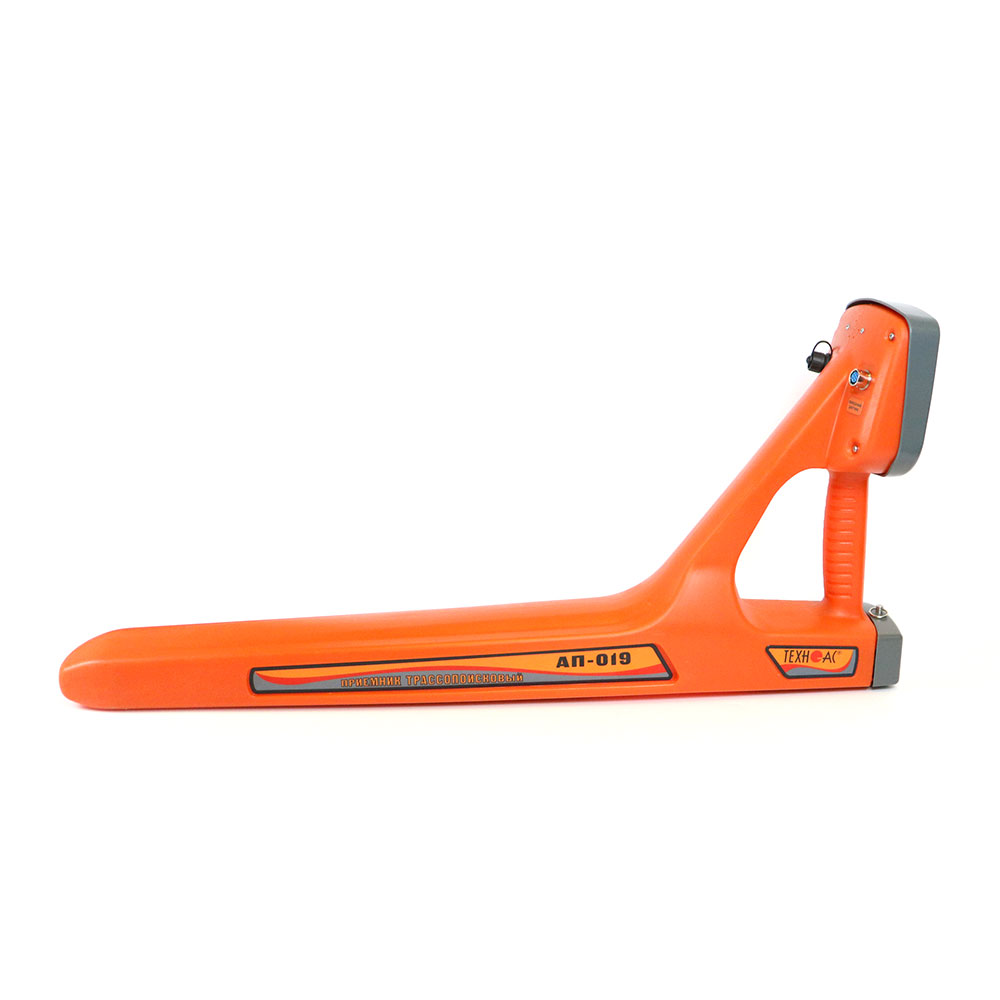

Особенности приемника АП-019.5
- Современный цифровой трассопоисковый приемник-моноблок.
- Цветной дисплей с автоматической и ручной регулировкой яркости.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Температура эксплуатации от -30 до +50°С.
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц.
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- Возможность выбора активных рабочих частот и режимов работы.
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный динамик с регулировкой уровня громкости.
- Настраиваемый режим «Сон» для экономии заряда батарей.
- Дополнительные функции при подключении внешних датчиков.
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.5
Режим «Трасса»
Режим «Ноль»
Режим «Пик»
Режим «График Макс.»
Режим «График Мин.»
Режим «Мин./Макс.»
Режим «2F 1024/2048»

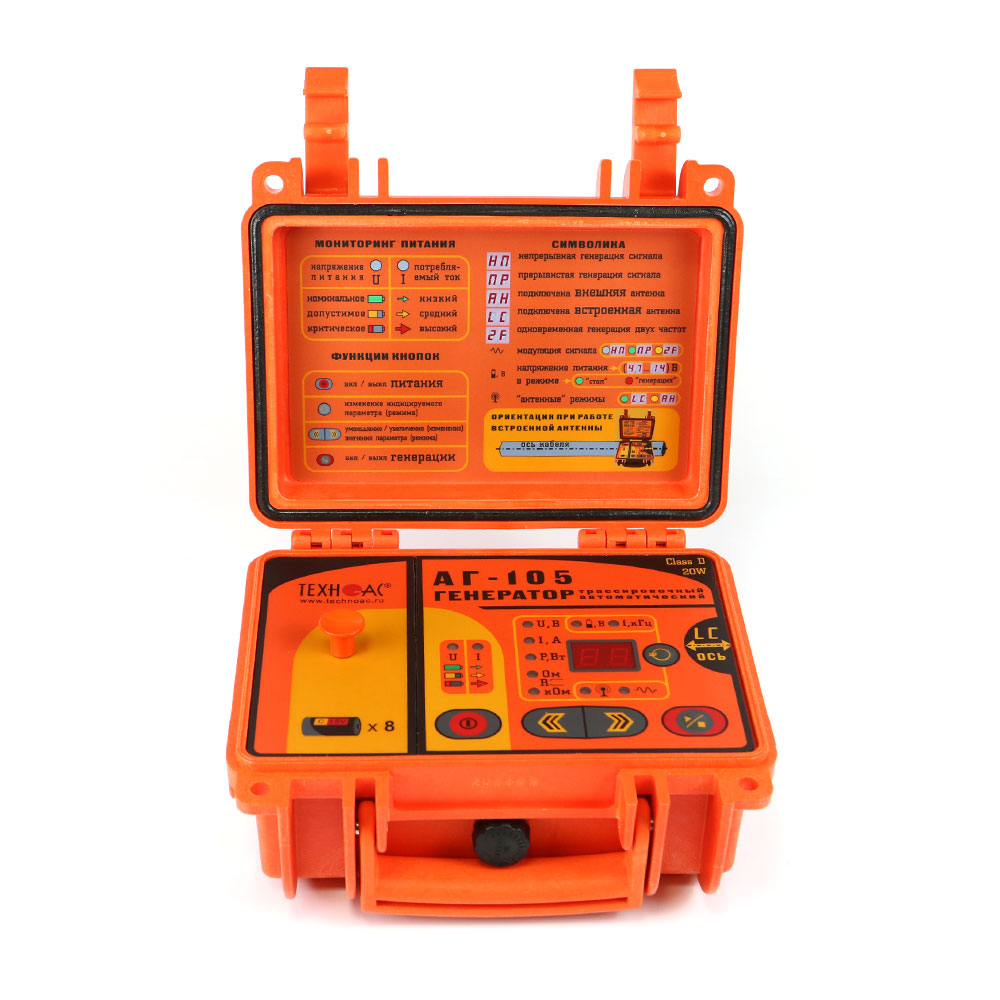

Особенности генератора АГ-105
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-309.15ЦК
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Технические характеристики
Характеристики трассопоискового приемника АП-019.5
| Параметр | Значение |
|---|---|
| Частоты фильтров | 50, 60, 100, 120, 512, 1024, 8192, 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,05 …7,00 кГц; 7,00 …14,00 кГц |
| Диапазон частот «Две частоты» | одновременный прием частот 1024 Гц и 2048 Гц |
| Динамический диапазон входных сигналов | 140 дБ |
| Количество встроенных датчиков | 5 |
| Максимальная чувствительность (33 кГц) | 3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | не менее 200000 точек |
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, MED-127, NR-117M, CI-105/ХХ, CI-110/ХХ производства «ТЕХНО-АС» |
| Управление чувствительностью (усилением сигнала) |
- полуавтоматическое / ручное (по выбору); - автоматическое для режима «Трасса» |
| Определение глубины залегания коммуникации | 0,01....30,00 м |
| Точность определения глубины залегания |
±5 см при глубине до 1 м, ±5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации | - 0,001....50,00 А |
| Точность определения оси коммуникации |
±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами | при работе с генераторами «ТЕХНО-АС» |
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Звуковая индикация |
- синтезированный звук с ЧМ; - звуковая индикация нажатия кнопок |
| Источник питания |
- 4 Li-ion батареи 3,7 В, 3200 мАч; - внешний аккумулятор (Power Bank) |
| Режим «Сон» | 0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана 100% |
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Вес, не более | 2,4 кг |
Характеристики трассировочного генератора АГ-105
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» |
| «Антенные» режимы | 8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» |
| Режим работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя передающая антенна «АН» | |
| Режим работы | |
| Режимы «модуляции» (сигналы специальной формы) |
- прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц |
|
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
| Выходные параметры при напряжении питания 12…15 В | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» |
| 3 - при частоте 32768 Гц «33» | |
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» |
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» |
| 40 - в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» |
| 6 - при частоте 32768 Гц «33» | |
| Источники питания | |
| Напряжение питания | 7...15 В |
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» |
| Внешние источники питания (не входят в комплект поставки) |
- аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А |
|
- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт |
|
| Время работы («жизненный цикл» зависит от качества батарей) | при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Согласование с нагрузкой |
автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33» |
| ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |
| Варианты подключения к исследуемой коммуникации | контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» | |
| бесконтактное подключение с применением внешней передающей антенны «АН» | |
| бесконтактное подключение с применением индукционных передающих клещей | |
| Конструктивные параметры | |
| Выходной усилитель мощности | модифицированный CLASS D КПД до 85% |
| Габаритные размеры, мм | 216х180х105 мм |
| Вес, кг | 2 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды) |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Комплектация трассоискателя Успех АГ-309.15ЦК
| № | Наименование | Кол-во |
|---|---|---|
| 1 | Трассопоисковый приемник АП-019.5 | 1 шт. |
| 2 | Генератор трассировочный АГ-105 | 1 шт. |
| 3 | Кабель АГ120.02.020 | 1 шт. |
| 4 | Кабель АГ120.02.050 | 1 шт. |
| 5 | Кабель АГ105.02.020 | 1 шт. |
| 6 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 7 | Штырь заземления АГ110.02.004 | 2 шт. |
| 8 | Батарейки | 12 шт. |
| 9 | Зарядное устройство HD-8992A | 1 шт. |
| 10 | Сумка для приемника (чехол 53212) | 1 шт. |
| 11 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 12 | Руководство по эксплуатации | 3 шт. |
| 13 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-309.15ЦК
| № | Наименование |
|---|---|
| 1 | Индукционная антенна ИЭМ-301.5 |
| 2 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
| Файлы для скачивания | |
| Руководство по эксплуатации на приемник | Скачать |
| Руководство по эксплуатации на генератор | Скачать |
| Паспорт | Скачать |
