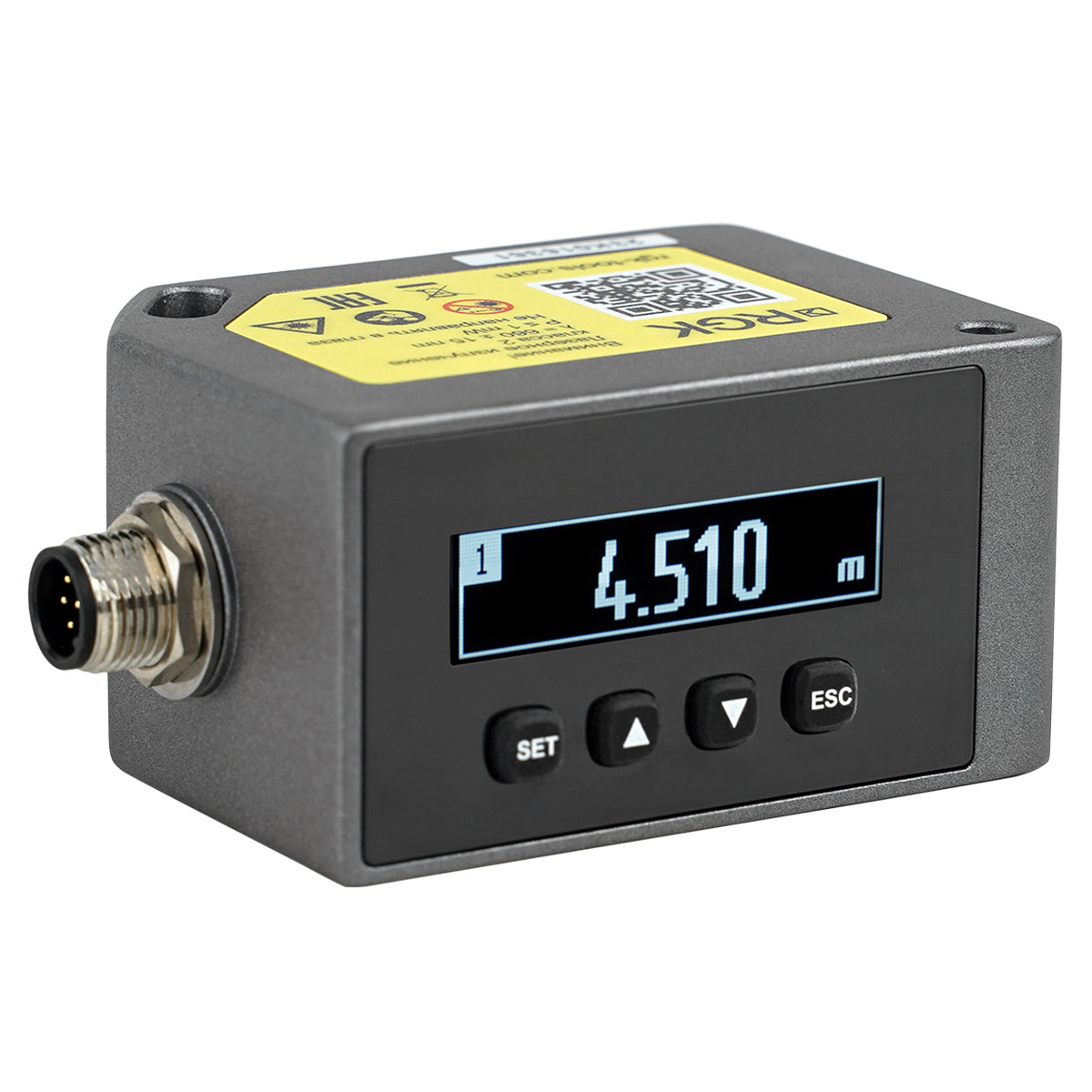

Лазерный датчик расстояния RGK DP302B
Лазерный датчик расстояния RGK DP302B (с вольтовым и токовым выходом) способен производить измерения с 2-миллиметровой точностью в пределах от 0,2 до 30 м и может использоваться для отслеживания геометрических параметров либо позиционирования, обнаружения объектов в заданной зоне и т.п., реализуя контрольные функции на производстве либо в других сферах. В отличие от базового варианта, модификация "B" дополнительно снабжена вольтовым и токовым выходами, реализуя функции аналогового управления.
Устройство обладает меньшей погрешностью, по сравнению с оптическими и ультразвуковыми сенсорами аналогичного назначения, а использование лазера видимого диапазона повышает наглядность работ, позволяя визуально контролировать положение измерительного пятна.
Конструкционные особенности

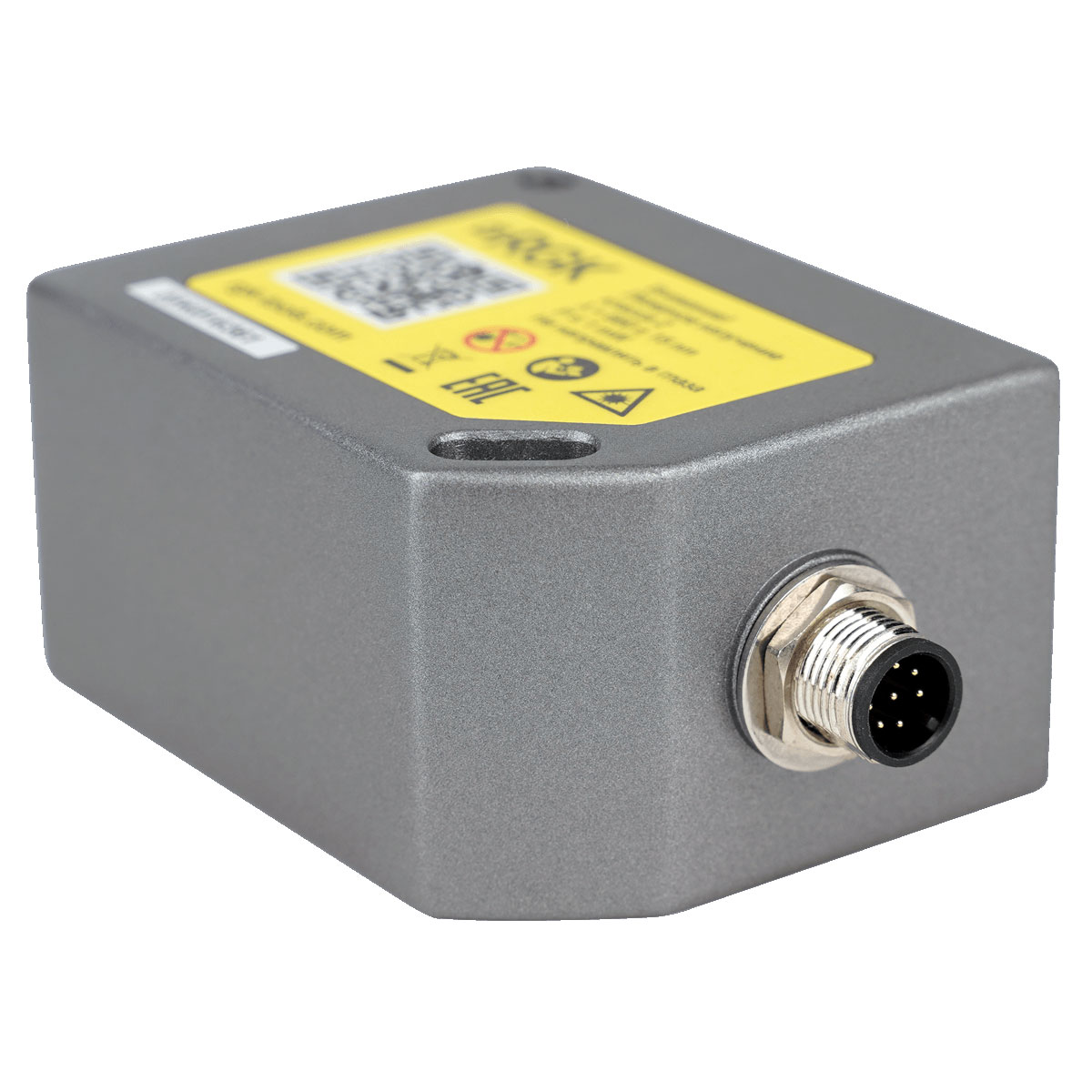

Выполненный в прямоугольном корпусе, который изготовлен из цинкового сплава, лазерный датчик расстояния RGK DP302B характеризуется более высокой прочностью, по сравнению с моделями серии DP10/30. По категории пыле- и влагозащиты от соответствует спецификации IP67, что позволяет использовать измеритель в жестких промышленных условиях. За счет вытянутой формы одного из сквозных отверстий под установочные винты обеспечивается возможность регулировки направления датчика. Для подключения к внешнему оборудованию или системе управления служит герметичный разъем, а соединительный кабель включен в комплект поставки.

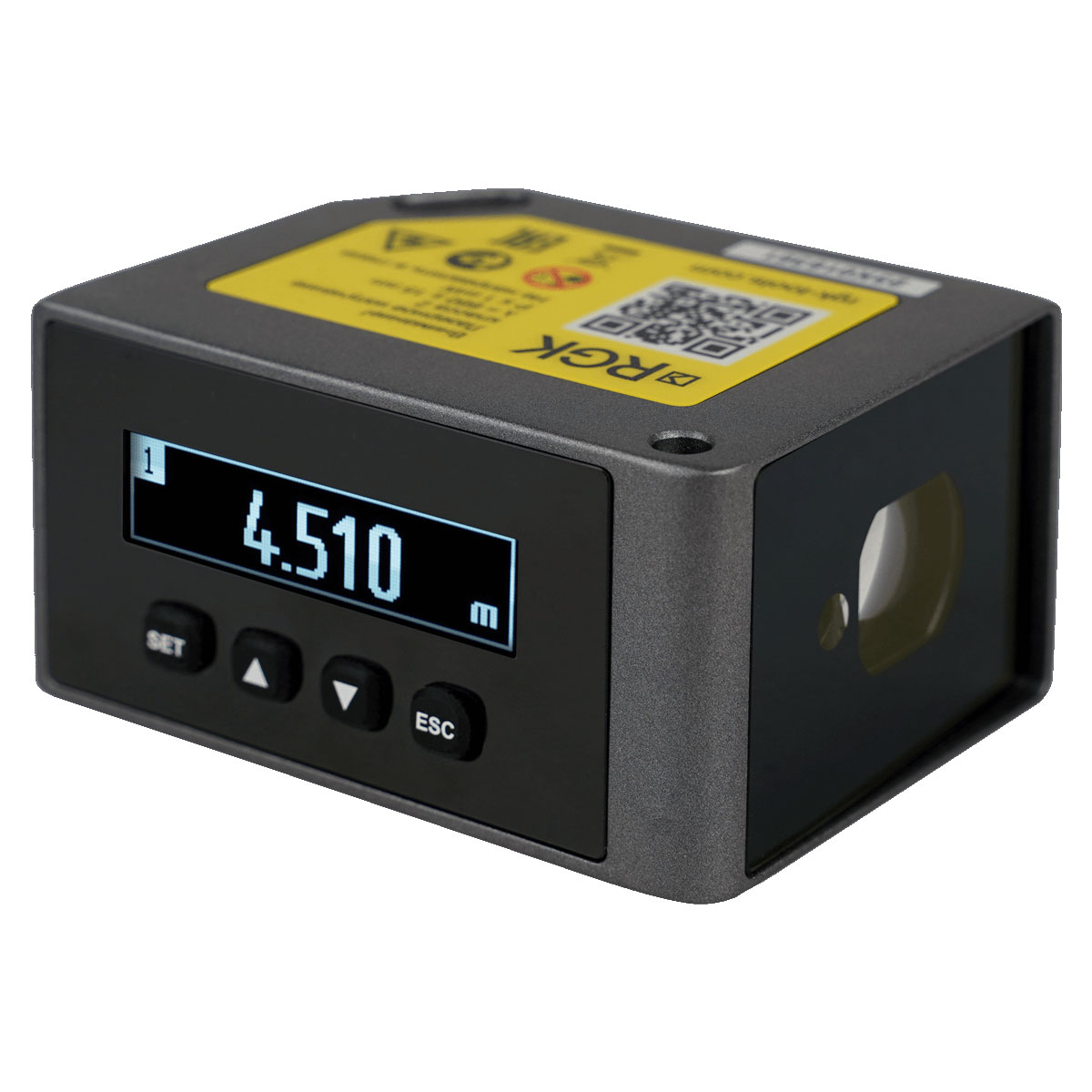

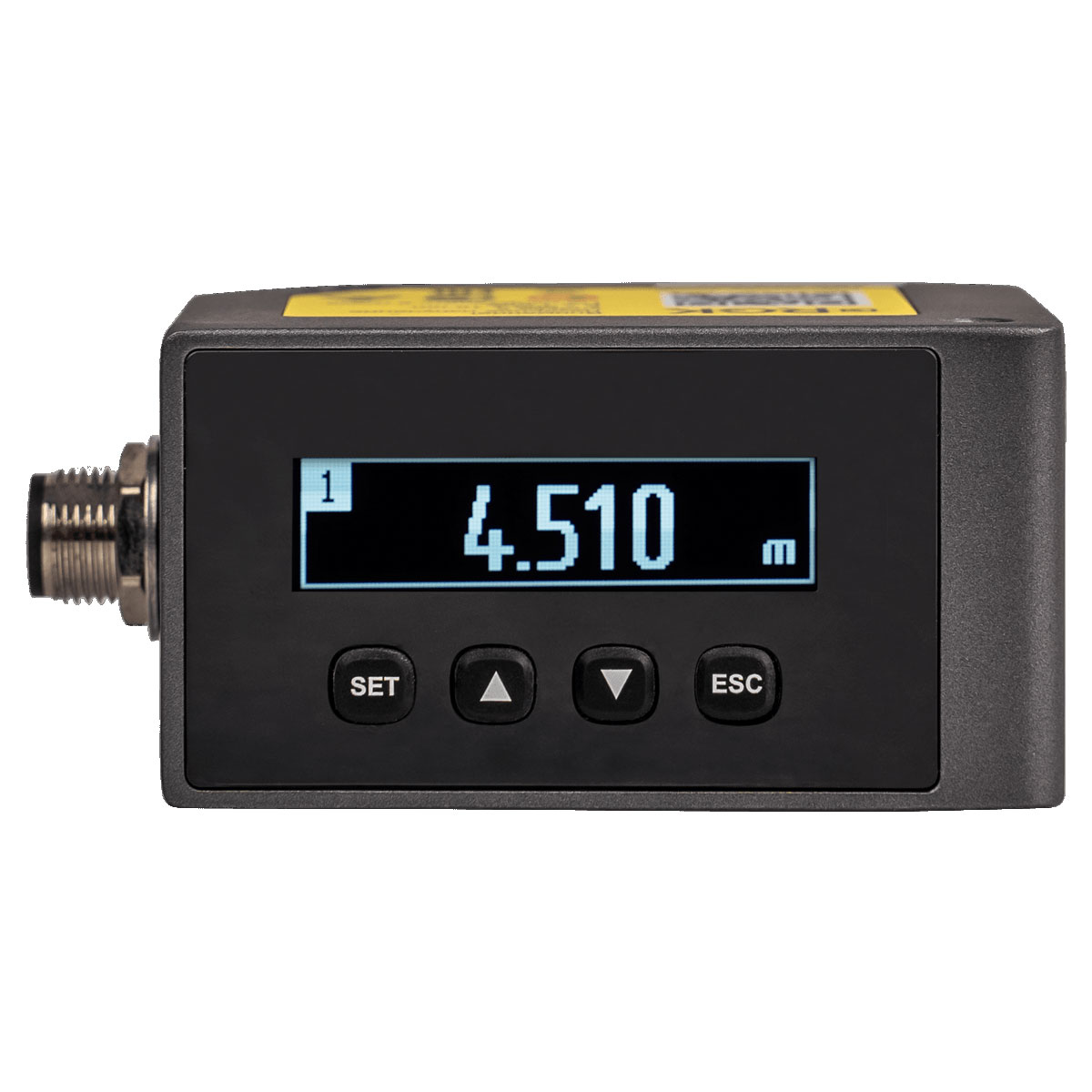

Наличие встроенного матричного экрана с подсветкой и кнопок управления дает возможность производить настройку устройства в автономном режиме, а также контролировать правильность его работы, визуально считывая результаты измерений. В случае, когда из-за яркого освещения или особенностей поверхности объекта контроля не удается добиться требуемой точности измерений, предусмотрена возможность использования комплектного отражателя.
Преимущества
- Расширенный набор интерфейсов, включающий в себя цифровой переключаемый RS232-RS485, индивидуально настраиваемые аналоговые и двухконтурный релейный выход – обеспечивает простую интеграцию лазерного дальномера в состав автоматизированных систем и промышленных сетей разных типов.
- Регулируемая скорость измерений, определяемая частотой вывода данных, дает возможность устанавливать через настройки оптимальное соотношение между точностью и быстродействием.
- Режим имитации аналогового сигнала с произвольным заданием выходных параметров упрощает процесс отладки оборудования промышленных сетей, исключая необходимость выполнения физических измерений при проведении таких работ.
Характеристики
| Диапазон измерения | 0,2 м – 30 м |
| Вольтовый/токовый выход | настраиваемый, 0–5 В/ 0–10 В/4–20 мА/0–20 мА/0–24 мА |
| Погрешность выходного напряжения | 0,2 %+0,5 мВ |
| Погрешность выходного тока | 0,2 %+0,005 мА |
| Коммуникационный интерфейс | RS232/RS485 (переключаемый) |
| Частота измерений | 1 Гц–40 Гц |
| Класс лазера | класс II, 660±15 нм, ≤1 МВт |
| Разрешение измерения | 1 мм |
| Погрешность измерения | ±(2 мм+d*0,01%)* |
| Тип лазера | красный |
| Размер пятна | @1м ⌀6мм; @10м ⌀8мм; @20м ⌀12мм; @30м ⌀16мм |
| Дисплей | матричный экран с разрешением 128x32 точек |
| Время отключения подсветки | 30 минут (может быть установлено в положение всегда включена) |
| Способ управления | измерение до отключения, непрерывное измерение |
| Релейный выход | 2 контура (не должны превышать DC 36 В, 0,5 А)** |
| Источник электропитания | 15–30 В постоянного тока |
| Потребление электроэнергии | <3,0 Вт |
| Степень защиты | IP67 |
| Материал корпуса | цинковый сплав, отлитый под давлением |
| Рабочая температура | -10 °C — +50 °C |
| Температура и влажность хранения | -20 ... +60°С, 20% – 85% отн. вл. |
| Защита от перегрева | измерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остывает до температуры ниже 70°C |
| Размеры | 88,45 x 40 x 59,3 мм (не учитывая платформу-основание) |

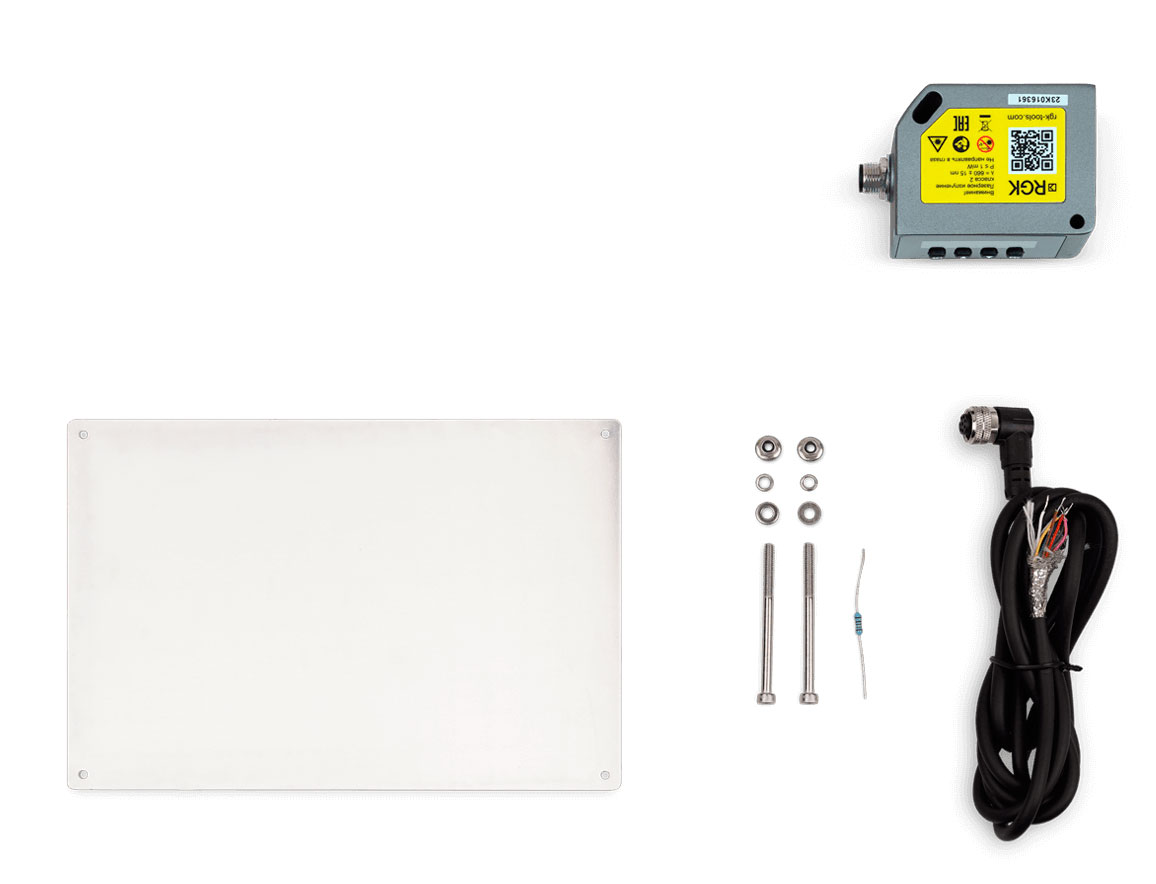

Комплектация
- Лазерный датчик расстояния RGK DP302B
- Соединительный кабель с разъемами
- Упаковочная коробка
- Руководство пользователя
- Отражатель
- Металлический пленочный резистор
- Установочные винты
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
