Кабелетрассоискатель с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н

Описание кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

Многофункциональный трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).

Наличие акустического датчика и ударного механизма позволяет проводить трассировку НЕМЕТАЛЛИЧЕСКИХ трубопроводов, а также осуществлять поиск утечек из трубопроводов и поиск мест повреждения кабеля.

Датчики контроля изоляции ДКИ-117 и датчик-определитель дефектов коммуникаций ДОДК-117 осуществляют поиск мест повреждения внешней изоляции коммуникации.

В составе комплекта самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.



Назначение кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

• Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
• Поиск утечек жидкости из трубопроводов на глубине до 3 м.
• Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
• Трассировка НЕМЕТАЛЛИЧЕСКИХ трубопроводов.
• Поиск электрических кабелей под напряжением.
• Определение мест повреждения кабельных линий (акустическим и электромагнитным способом).
• Поиск мест пересечения трубопровода и кабеля.
• Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
• Обследование участков местности перед проведением земляных работ.

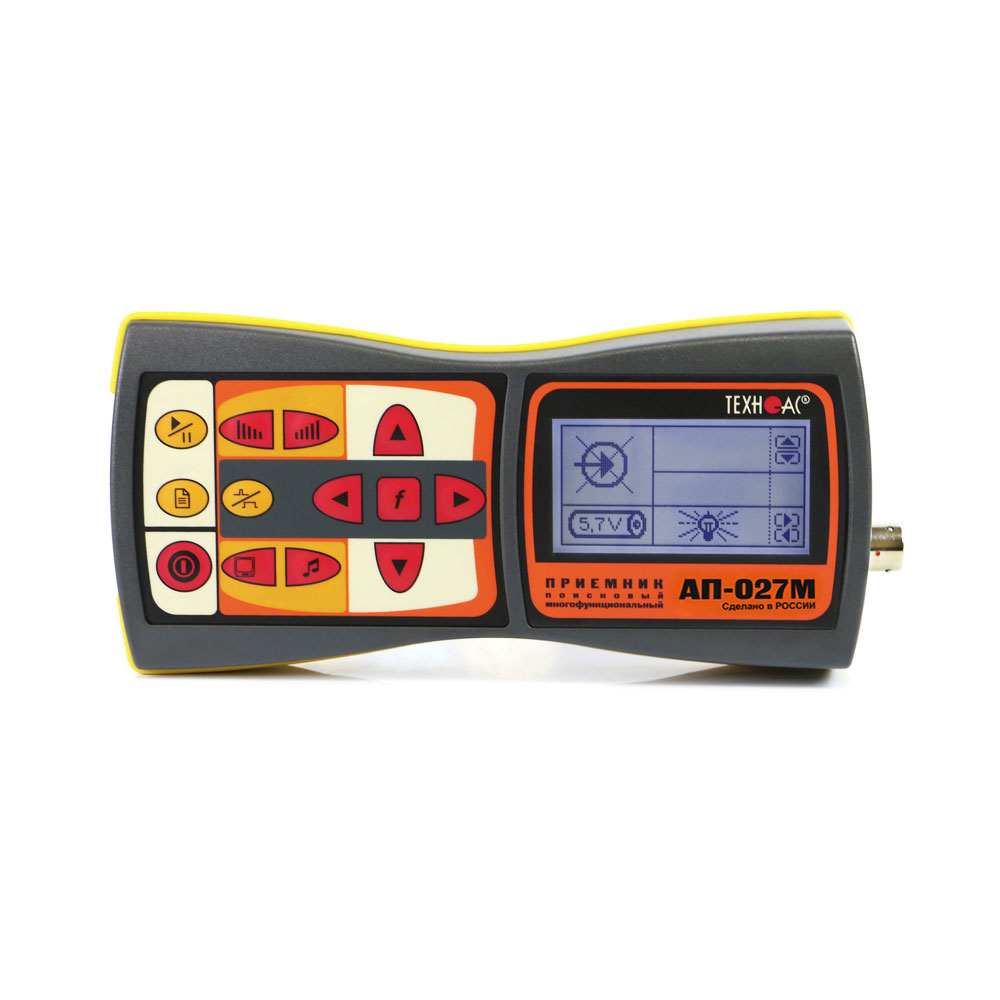

Особенности приемника АП-027М

• Цифровой трассопоисковый приемник.
• Большой ЖК дисплей с переключаемыми режимами работы и индикации.
• Отображение частотного спектра входного сигнала.
• Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
• Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
• При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
• При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
• Класс защиты корпуса от внешних воздействий IP54.

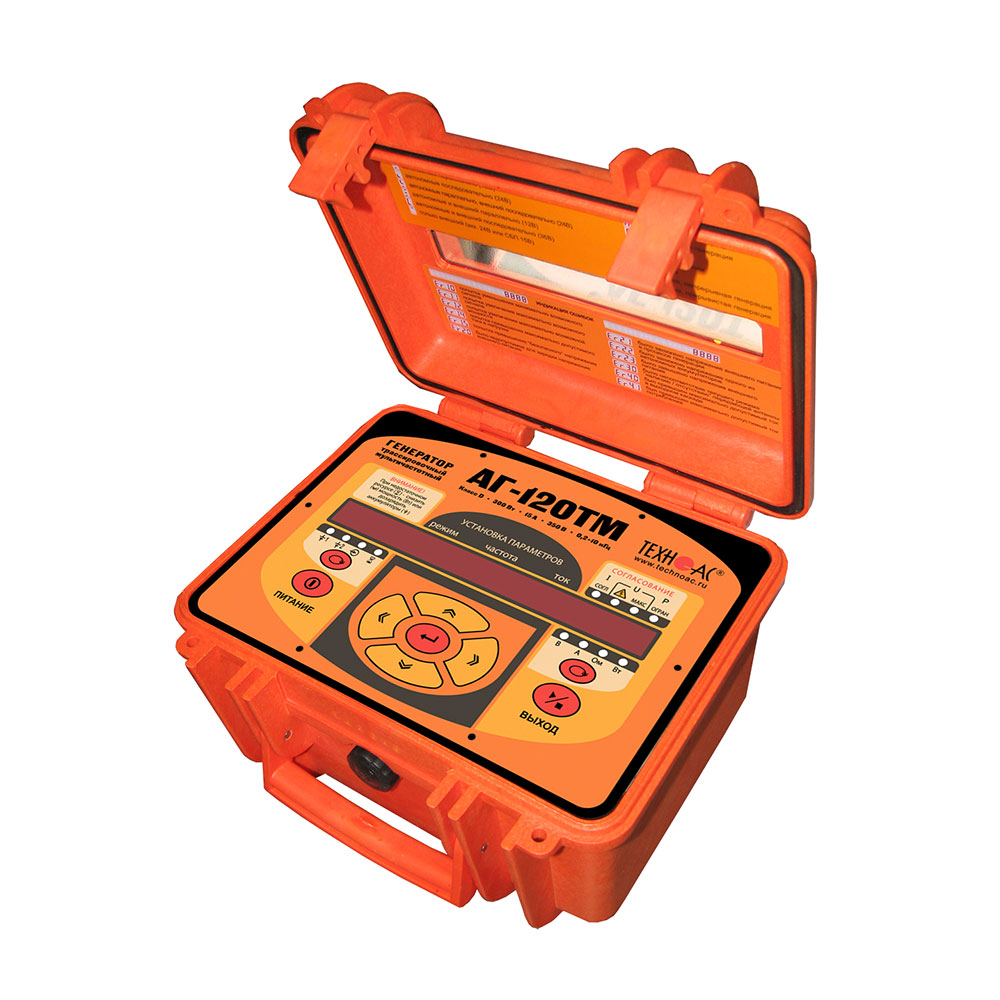

Особенности генератора АГ-120ТМ

• Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
• Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
• Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
• Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
• Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
• Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
• Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
• Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).



Рекомендуемые области применения кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

• Электросети.
• Телекоммуникация.
• Строительно-монтажные организации.
• ЖКХ.
• Водоканалы.
• Теплосети.
• Нефтегазовая отрасль.
• Геодезия.



Характеристики трассопоискового приемника АП-027М

Параметр	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг



Характеристики трассировочного генератора АГ-120ТМ

Параметр	Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f1 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации
Режим 1	непрерывный «НП»
Режим 2	кратковременные посылки «ПР» (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
Режим 3	двухчастотный «2F» (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
Режим 4	генерация ударных импульсов «УР» (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация	10
- кратковременные посылки	15
Задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
При автономном питании	220 (180 при «2F»)
С добавлением внешнего аккумулятора 12 В	330 (260 при «2F»)
При питании от сетевого блока	110 (90 при «2F»)
Максимальная выходная мощность, Вт
При автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3...300 Ом и «2F» на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом
С добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0...150 Ом и «2F» на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
От сетевого блока (СБП)	100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при «2F»
ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ
Допустимое сопротивление нагрузки	- любое (0…∞); - ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
Непрерывная и двухчастотная генерация	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Генерация ударных импульсов с максимальной частотой 80 уд./мин.	25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11...14 В / 22...28 В
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический «интеллектуальный» выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; - индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения; - режимы и установки; - ресурс питания; - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14,5



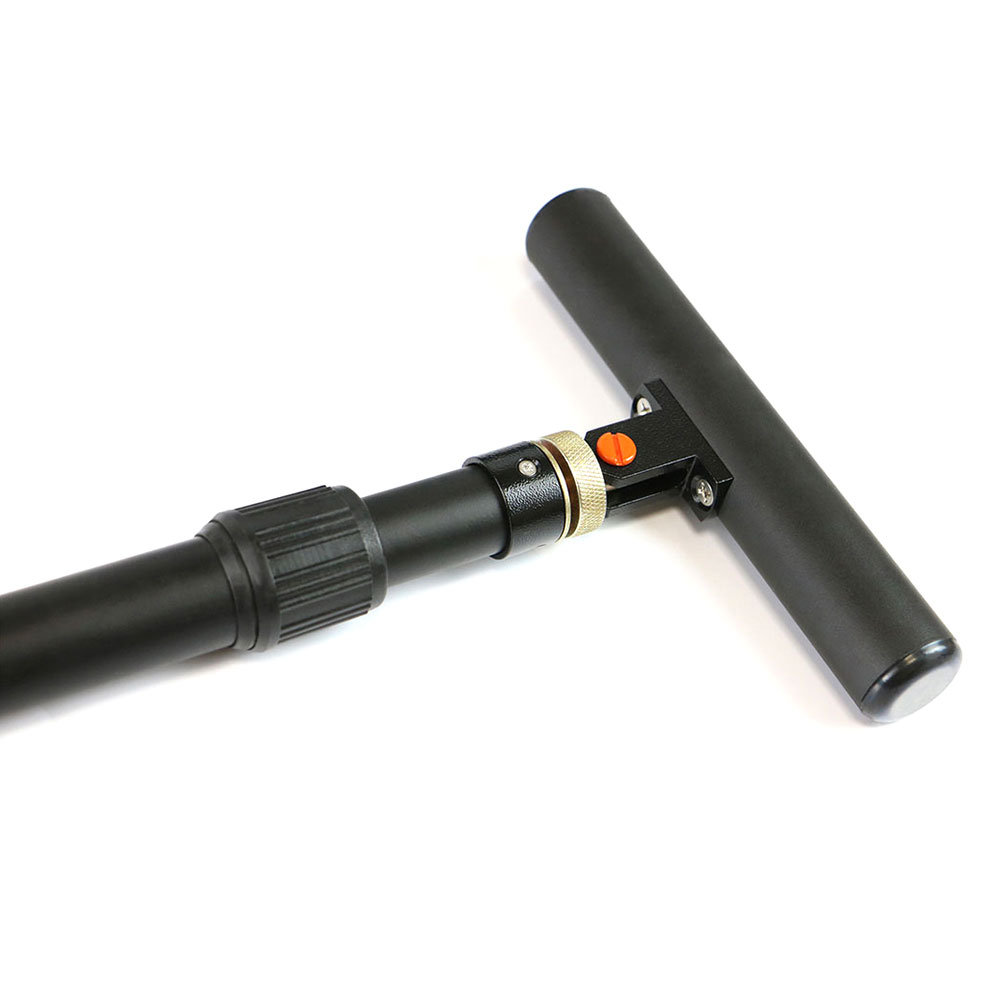

Характеристики электромагнитного датчика EMD-257

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

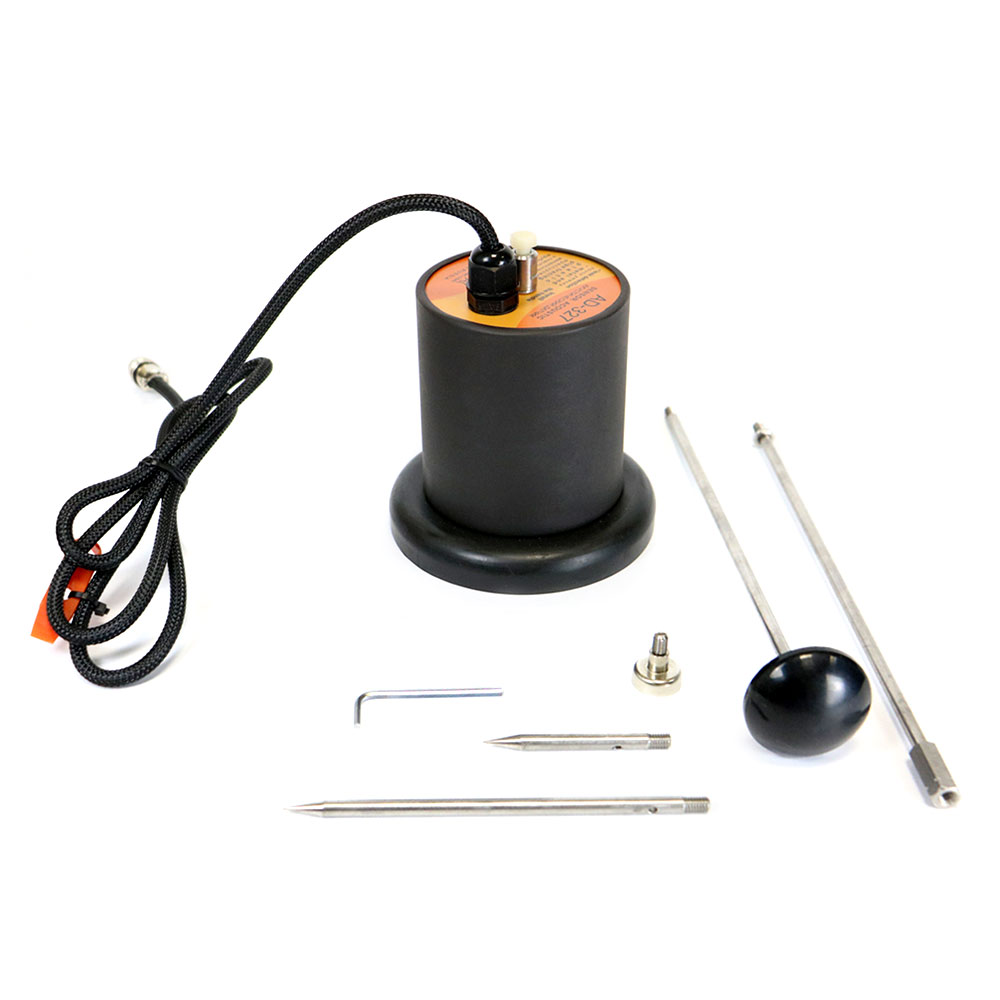

Характеристики акустического датчика AD-327

Параметр	Значение
Габаритные размеры прибора, не более, мм	120х135
Масса, не более, кг	1,7



Характеристики индукционной антенны ИЭМ-301.3

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

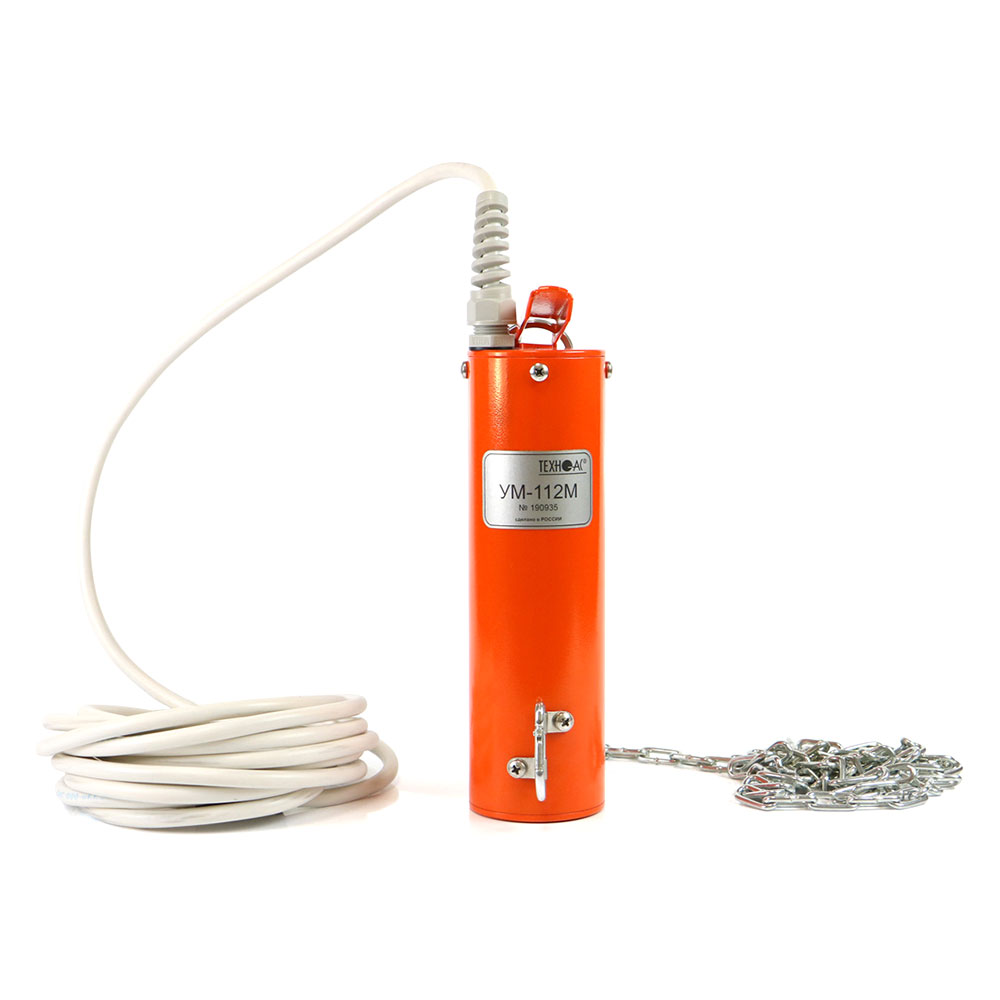

Характеристики ударного механизма УМ-112М

Параметр	Значение
Рабочее положение крепления ударного механизма на трубу
Допустимое	любое
Оптимальное для максимальной дальности трассировки	верхнее
Общие данные
Длина соединительного кабеля, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, мм	90х200
Вес, кг	3



Характеристики датчика контроля качества изоляции DKI-117M

Параметр	Значение
Чувствительность в различных положениях переключателя, В: - «0» - «I» - «II»	0,3…14 3…1400 30…1400
Частотный диапазон чувствительности, Гц	40...10000
Максимально допустимое переменное входное напряжение, В	400
База (расстояние между электродами в рабочем положении), не более, мм: - на угол 30° - на угол 60°	550 880
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении	870 490
Вес, не более, кг	0,8



Характеристики датчика определителя дефектов коммуникаций DODK-117M

Параметр Значение Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм² 15 Точность определения обрыва кабеля, м 0,25 Входное сопротивление датчика, МОм 2,4 Питание предварительного усилителя внешнее от приёмника Коэффициент усиления предварительного усилителя, дБ 40

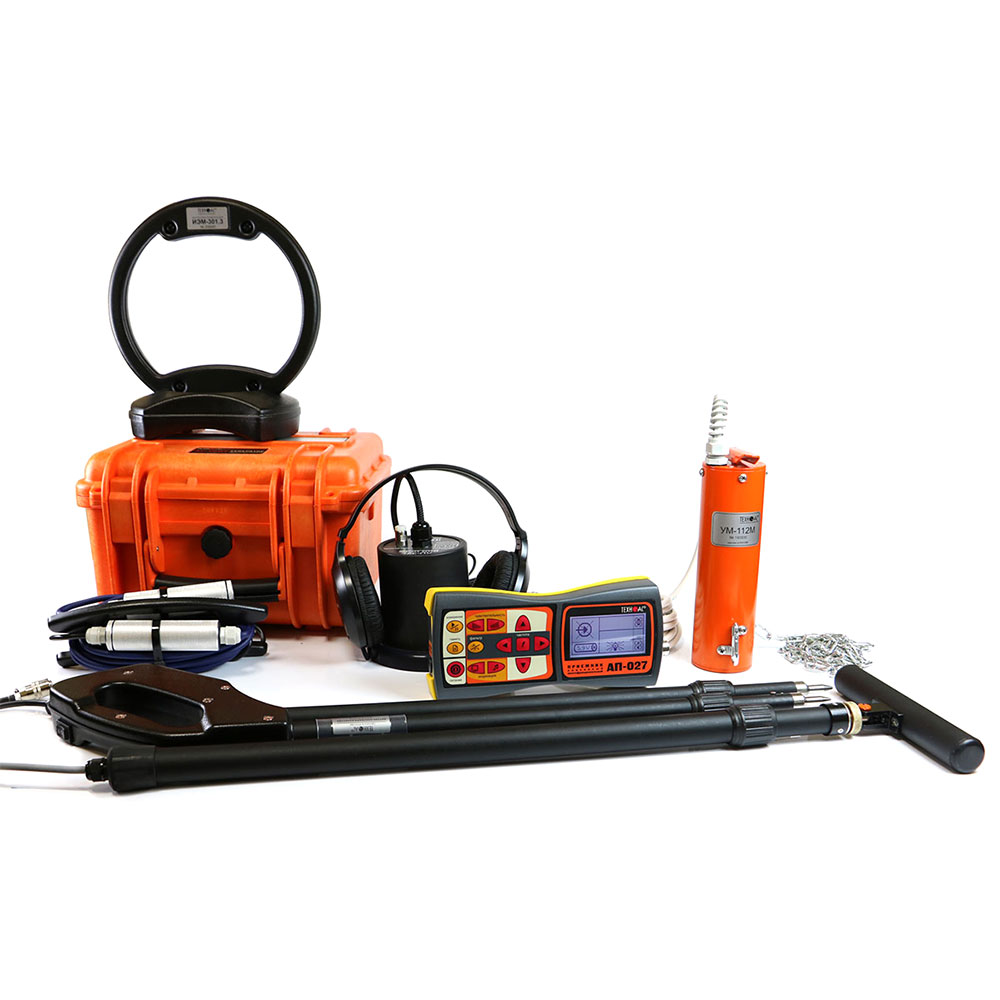

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник АП-027M	1 шт.
2	Генератор трассировочный АГ-120ТМ	1 шт.
3	Комплект акустического датчика AD-327	1 шт.
4	Электромагнитный датчик EMD-257	1 шт.
5	Головные телефоны	1 шт.
6	Держатель для приемника АП-027.00.010	1 шт.
7	Антенна индукционная ИЭМ-301.3	1 шт.
8	Устройство зарядное AG120.02.100	1 шт.
9	Кабель АГ120.02.020	1 шт.
10	Кабель АГ120.02.050	1 шт.
11	Кабель АГ105.02.020	1 шт.
12	Ударный механизм УМ-112М	1 шт.
13	Датчик контроля качества изоляции DKI-117M	1 шт.
14	Датчик определитель дефектов коммуникаций DODK-117M	1 шт.
15	Контакт магнитный АГ120.02.090	2 шт.
16	Штырь заземления АГ110.02.004	2 шт.
17	Батарейки для приемника (AA)	4 шт.
18	Крестовая отвертка	1 шт.
19	Кабель для подключения внешнего питания AP027.02.030	1 шт.
20	Сумка для антенны ИЭМ-301.3 (чехол 53107)	1 шт.
21	Сумка для ударного механизма УМ-112М (чехол 53208)	1 шт.
22	Сумка для электромагнитного датчика EMD-257 (чехол 53186)	1 шт.
23	Сумка для DKI (чехол 53178)	1 шт.
24	Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
25	Сумка для комплекта (чехол 53183)	1 шт.
26	Руководство по эксплуатации	3 шт.
27	Паспорт	1 шт.



Дополнительная комплектация

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-027М



Дополнительные аксессуары

• Комплект аксессуаров для заземления коммуникации.
• Комплект внешнего аккумулятора для приемников АП-019М, АП-019.3 и АП-027.
• АДМ-227 - акустический датчик малогабаритный с функцией магнитного датчика.
• NR-117M - накладная рамка.
• КИ-110/50 - клещи индукционные.
• КИ-110/100 - клещи индукционные.
• КИ-110/125 - клещи индукционные.
• МЭД-127 - малогабаритный электромагнитный датчик.
• ИЭМ-300 Люк - портативный искатель металлических люков.
