Трассоискатель Успех АГ-308.60Н
Бесплатное обучение
и демонстрация!

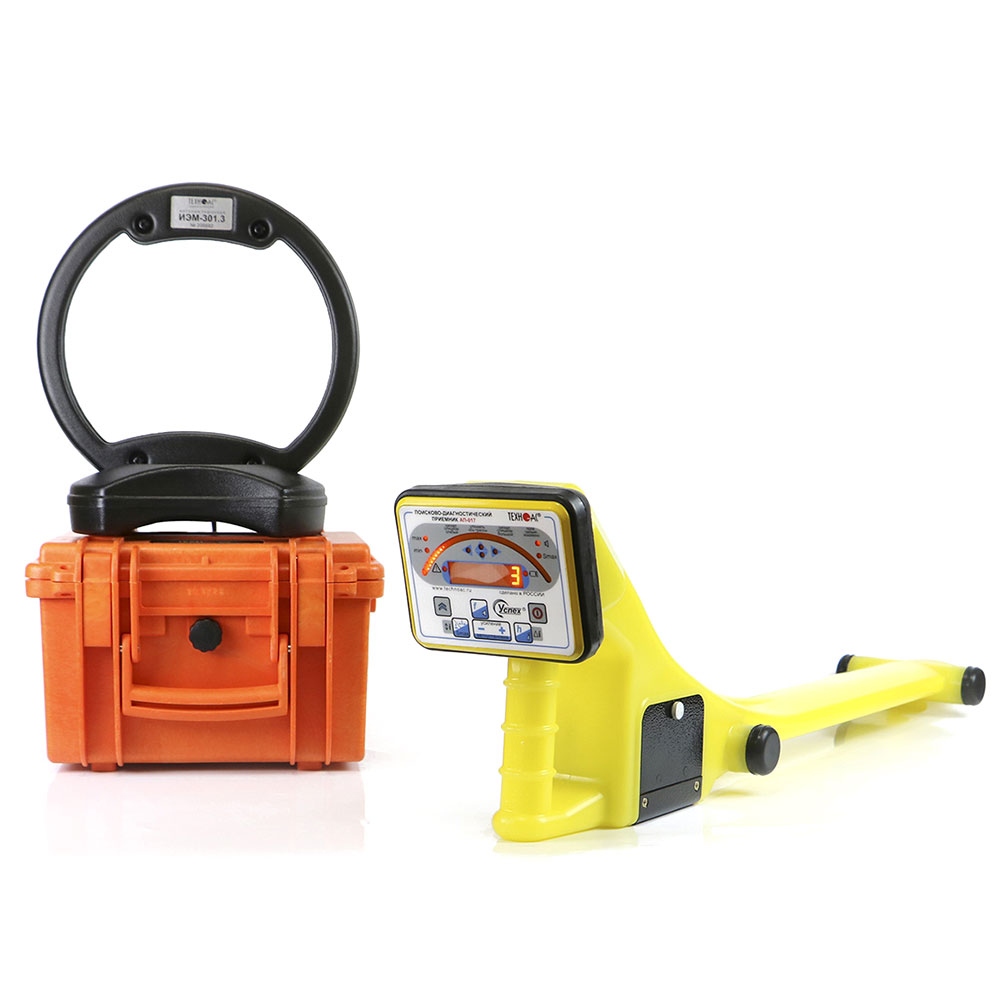

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока со светодиодной индикацией, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-308.60Н
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследование участков местности перед проведением земляных работ.

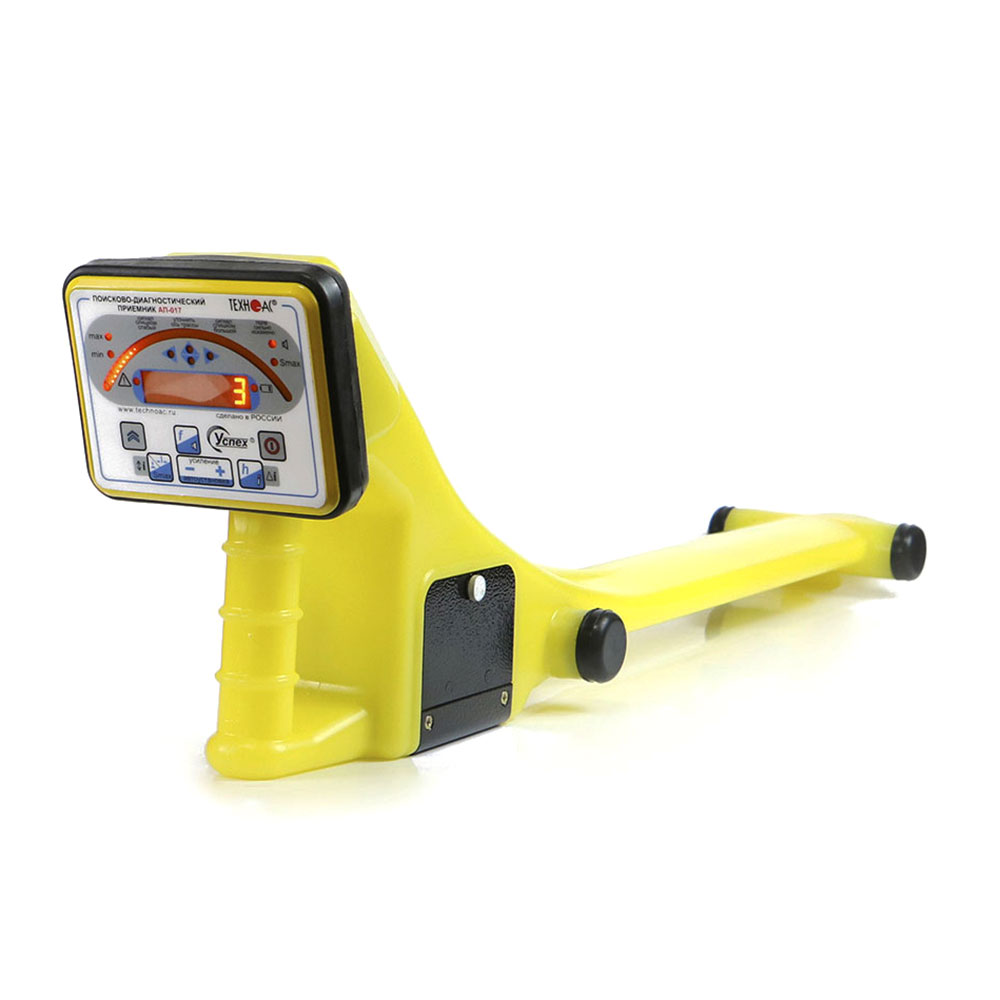

Особенности приемника АП-017
- Современный цифровой трассопоисковый приемник-моноблок.
- Яркий светодиодный индикатор.
- Вывод значения измеренной глубины залегания на экран.
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
- Морозоустойчивый, работа при температурах до -40°С.

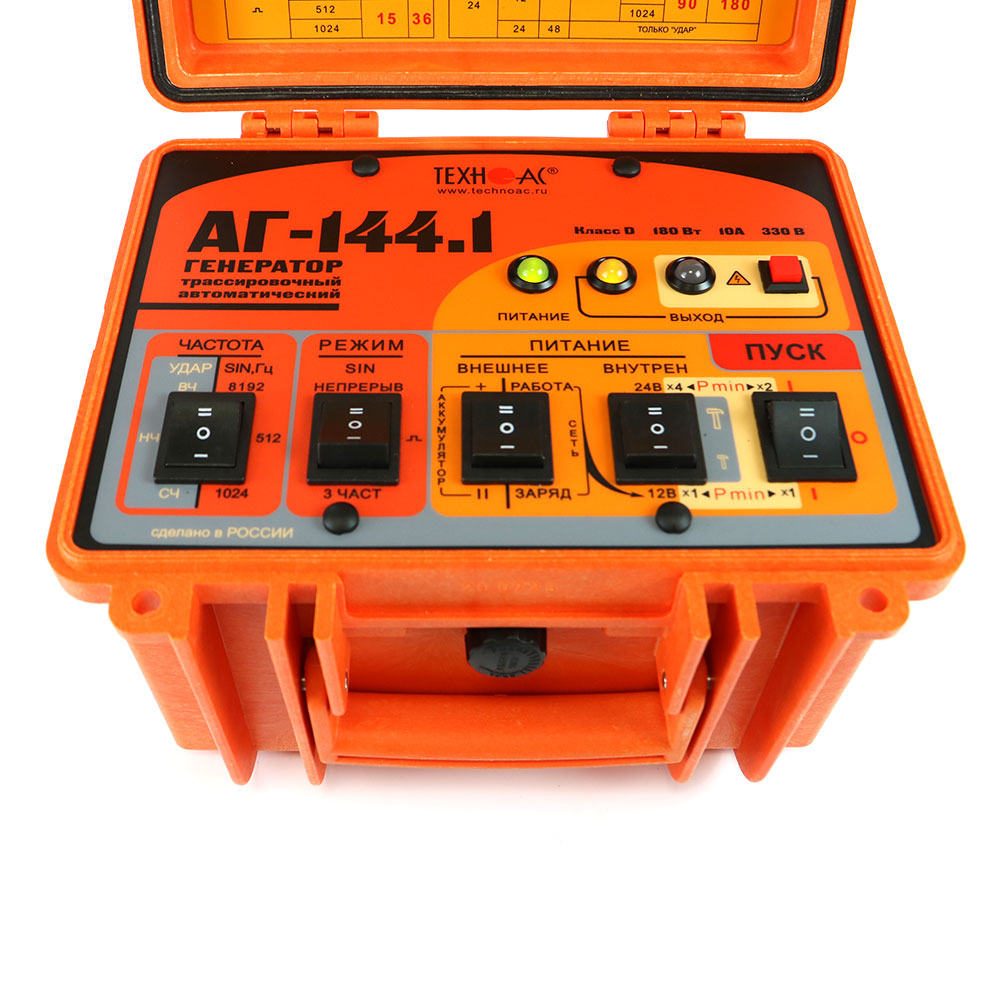

Особенности генератора АГ-144.1
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения трассоискателя Успех АГ-308.60Н
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики
Характеристики приемника АП-017Н
| Параметр | Значение |
|---|---|
| Рабочие частоты пассивные | 50 Гц, 100 Гц, 12-24 кГц |
| Рабочие частоты активные | 512, 1024, 1450, 8192, 8928, 9820 Гц |
| Максимальная глубина измерения | до 10 м |
| Максимальная глубина обнаружения | до 25 м |
| Максимальное удаление от генератора | до 5 км |
| Время непрерывной работы без подсветки (LR 11 A/час) | до 50 ч |
| Диапазон эксплуатационных температур | -40...+60°С |
| Точность определения трассы | ±0,3 м |
| Питание | 2 элемента D |
| Габариты | 720x110x150 мм |
| Вес прибора без чехла | 1,700 кг |
Характеристики генератора АГ-114.1
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Частоты генерируемого сигнала, Гц | |||||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||||
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||||
| Режимы генерации | |||||
| «SIN» «непрерывный» | непрерывная синусоидальная генерация | ||||
| «SIN» «_|¯|_» |
кратковременные посылки синусоидального сигнала (длительность импульса 100 мс, частота следования импульсов 1 Гц) |
||||
| «SIN» «3 частоты» |
посылки синусоидального сигнала с чередованием частот f1, f2, f3 (длительность импульса 100 мс, частота следования импульсов 2 Гц) |
||||
| «УДАР» |
генерация ударных импульсов (длительность импульса устанавливается автоматически) |
||||
| Выходные параметры синусоидальной генерации | |||||
| Максимальное выходное напряжение, В: | |||||
|
- при автономном питании - с добавлением внешнего аккумулятора 12/24 В - при питании от сетевого блока |
220 330 140 |
||||
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% | |||||
| При автономном питании (12/24 В): | |||||
|
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 7,5 | 15 | 30 | 60 |
| Rнагр, Ом | 0,1…1300 | 0,15…660 | 0,3…1300 | 0,6…660 | |
|
Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 15 | 30 | 60 | 120 |
| Rнагр, Ом | 0,15…660 | 0,3…330 | 0,6…660 | 1,2…330 | |
| C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: | |||||
|
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт | 45 | 90 | ||
| Rнагр, Ом | 0,45…2000 | 0,9…1000 | |||
|
Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт | 90 | 180 | ||
| Rнагр, Ом | 0,9…1000 | 1,8…500 | |||
|
От сетевого блока питания: |
|||||
|
Режимы: - непрерывно - импульсы 8192 Гц и 3 частоты |
Рвых, Вт |
18 | 36 | ||
| Rнагр, Ом | 1,8…800 Ом | 0,4…400 Ом | |||
|
Режимы: - импульсы 512 и 1024 Гц |
Рвых, Вт |
36 | 72 | ||
| Rнагр, Ом | 0,4…400 | 0,7…200 | |||
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. | ||||
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке | ||||
| Источники питания | |||||
| Встроенный аккумуляторный комплект | два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач | ||||
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток до 6,7 А | ||||
| Функциональные особенности | |||||
| Автоматические функции |
- автосогласование (достижение заданной мощности в нагрузке); - специальная программа управления передающей антенной; - встроенный контроллер заряда, работающий с внешним источником 15…15.3 В; - «автоопределение» подключения и отключения передающей антенны и ударного механизма |
||||
| Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); - при несоответствии внешнего напряжения питания режиму генерации / зарядки; - при переключении режима сетевого питания в процессе зарядки; - при коротком замыкании выхода в процессе согласования; - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе |
||||
| Автоматическое повторное согласование |
- при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; - при переключении частоты / режима генерации «SIN»; - при определенных изменениях напряжения питания |
||||
| Типы подключаемых нагрузок при генерации «SIN» |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
||||
| Конструктивные параметры | |||||
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% | ||||
| Индикация |
светодиоды трехцветные «питание» и «выход»: - напряжение и состояние питания; - мощность и состояние выхода красный; - возможность или наличие «опасного» напряжения на выходе (>40 В) |
||||
| Управление |
Клавишные переключатели: на 3 положения - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; - «РЕЖИМ» «SIN» - вид синусоидальной генерации; - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании на 2 положения - «ПИТАНИЕ»; - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока; - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме) красная кнопка - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В) |
||||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||||
| Вес электронного блока, не более, кг | 8,5 | ||||
| Условия эксплуатации | |||||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС | ||||
| Класс климатической защиты | IP65 | ||||
Характеристики индукционной антенны ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Трассопоисковый приемник АП-017Н | 1 шт. |
| 2 | Генератор трассировочный АГ-144.1 | 1 шт. |
| 3 | Индукционная антенна ИЭМ-301.3 | 1 шт. |
| 4 | Источник питания ENP-120-12 | 1 шт. |
| 5 | Кабель АГ144.02.020 | 1 шт. |
| 6 | Кабель AG144.02.060 | 1 шт. |
| 7 | Кабель АГ120.02.030 | 1 шт. |
| 8 | Кабель АГ105.02.020 | 1 шт. |
| 9 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 10 | Штырь заземления АГ110.02.004 | 2 шт. |
| 11 | Сумка для антенны (чехол 53107) | 1 шт. |
| 12 | Сумка для генератора (чехол 53187) | 1 шт. |
| 13 | Сумка для приемника (чехол 53188) | 1 шт. |
| 14 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 15 | Руководство по эксплуатации. Паспорт | 1 шт. |
Дополнительные аксессуары
- Комплект аксессуаров для заземления коммуникации.
- КИ-110/50 - клещи индукционные.
- КИ-110/100 - клещи индукционные.
- КИ-110/125 - клещи индукционные.
- ИЭМ-300 Люк - портативный искатель металлических люков.
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
