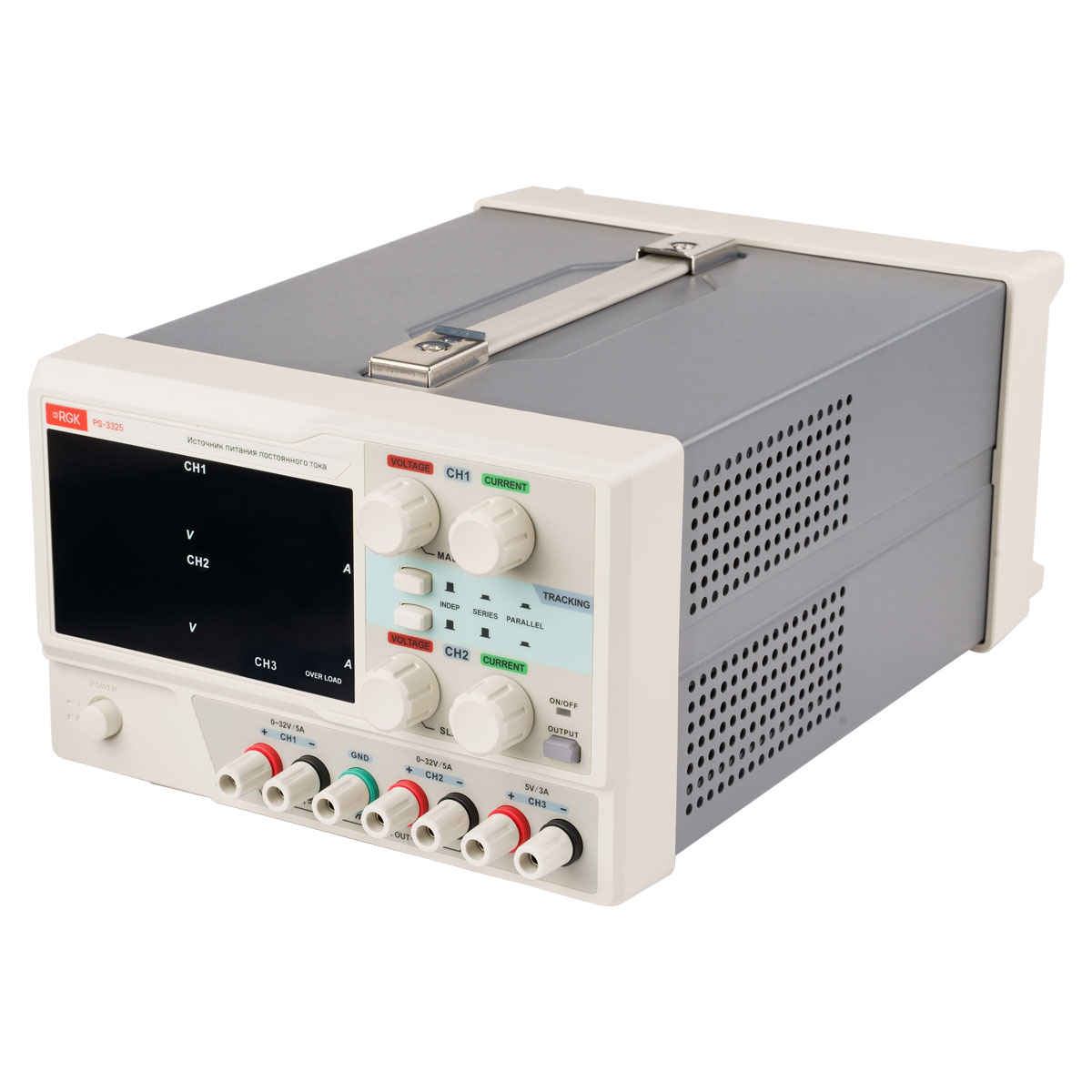

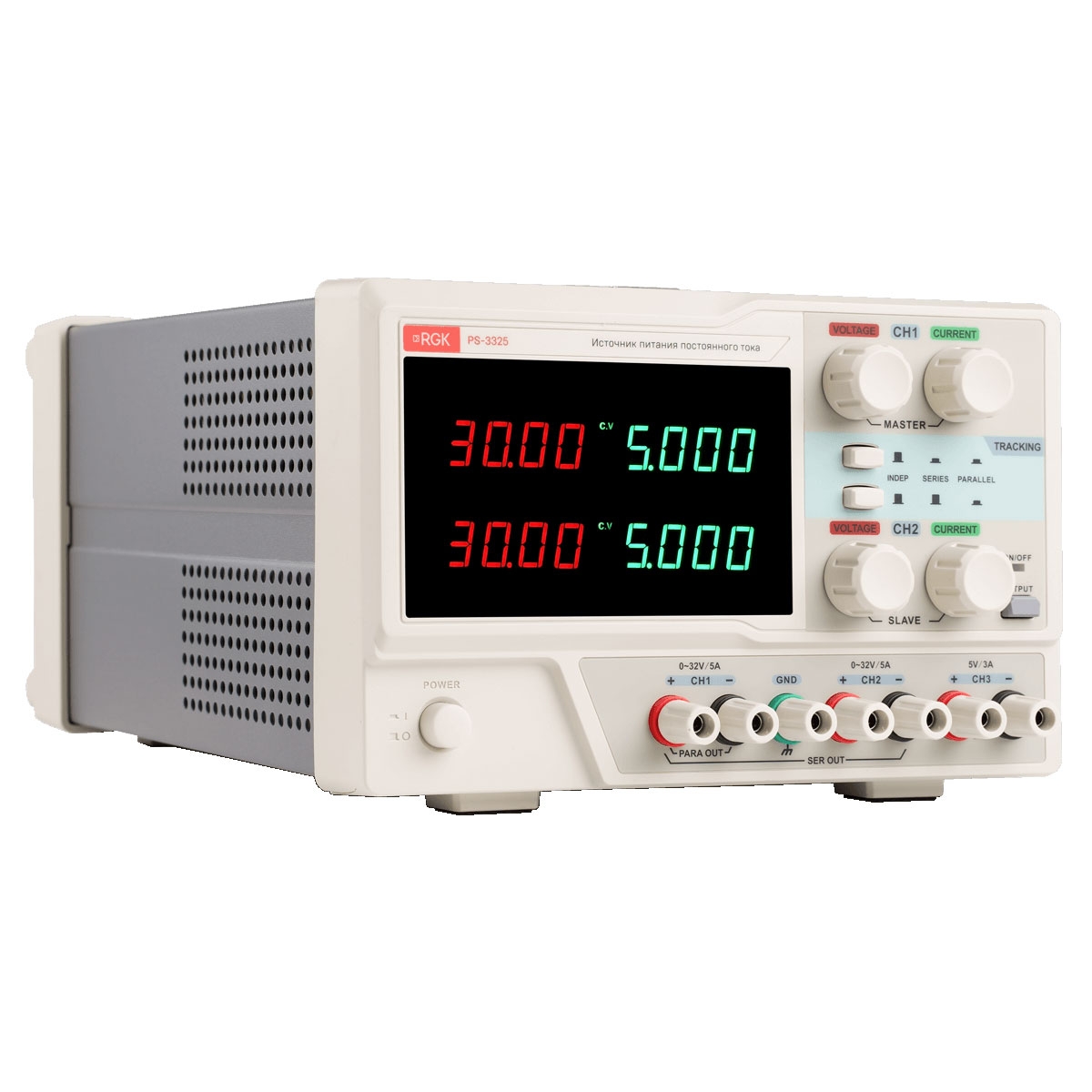

Источник питания RGK PS-3325
Источник питания RGK PS-3325 - трехканальная модель, которая отличается стабильностью выходных параметров. Управление прибором не перегружено, представлены только самые полезные и востребованные функции, позволяющие реализовать различные сценарии тестирования электронных и радиотехнических устройств.
Современный источник питания используется:
- для диагностики оборудования в сервисных центрах;
- при проведении контроля качества на производстве;
- при выполнении экспертиз и научно-технических исследований в лабораториях;
- в радиолюбительских проектах и др.
Три канала
Трехканальный источник постоянного питания RGK PS-332 позволяет специалисту реализовать различные сценарии испытаний. Напряжение и ток в первых двух каналах можно регулировать от 0 до 32В/5А с высокой точностью, выходные параметры третьего зафиксированы на отметке 5В/3А, это один из самых популярных форматов питания для современных электронных устройств.
Три режима работы

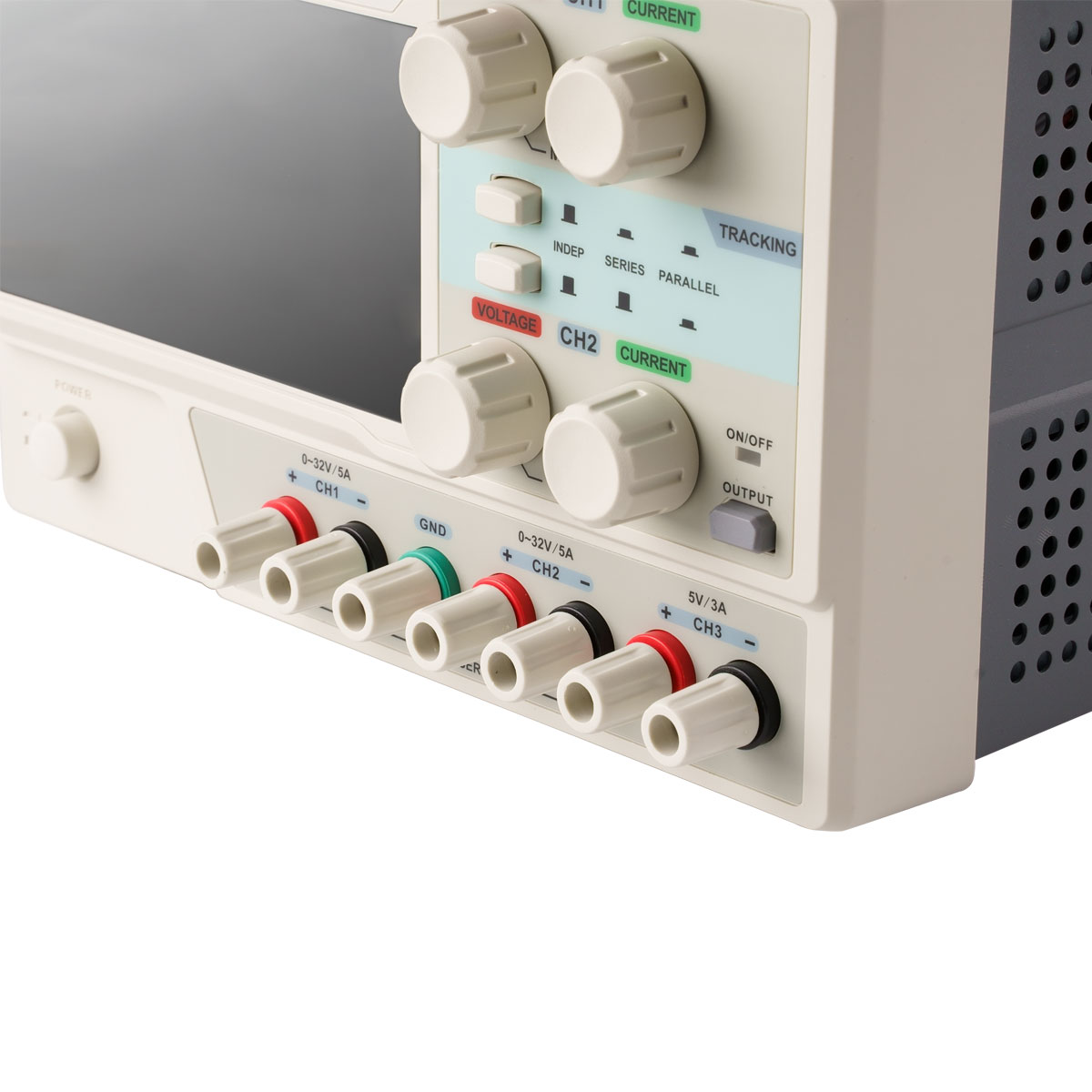

Два основных канала можно использовать как независимо, когда ток и напряжение регулируются поканально, так и последовательно или параллельно, когда управление осуществляется при помощи первого канала источника питания RGK PS-332.
Режимы стабилизации

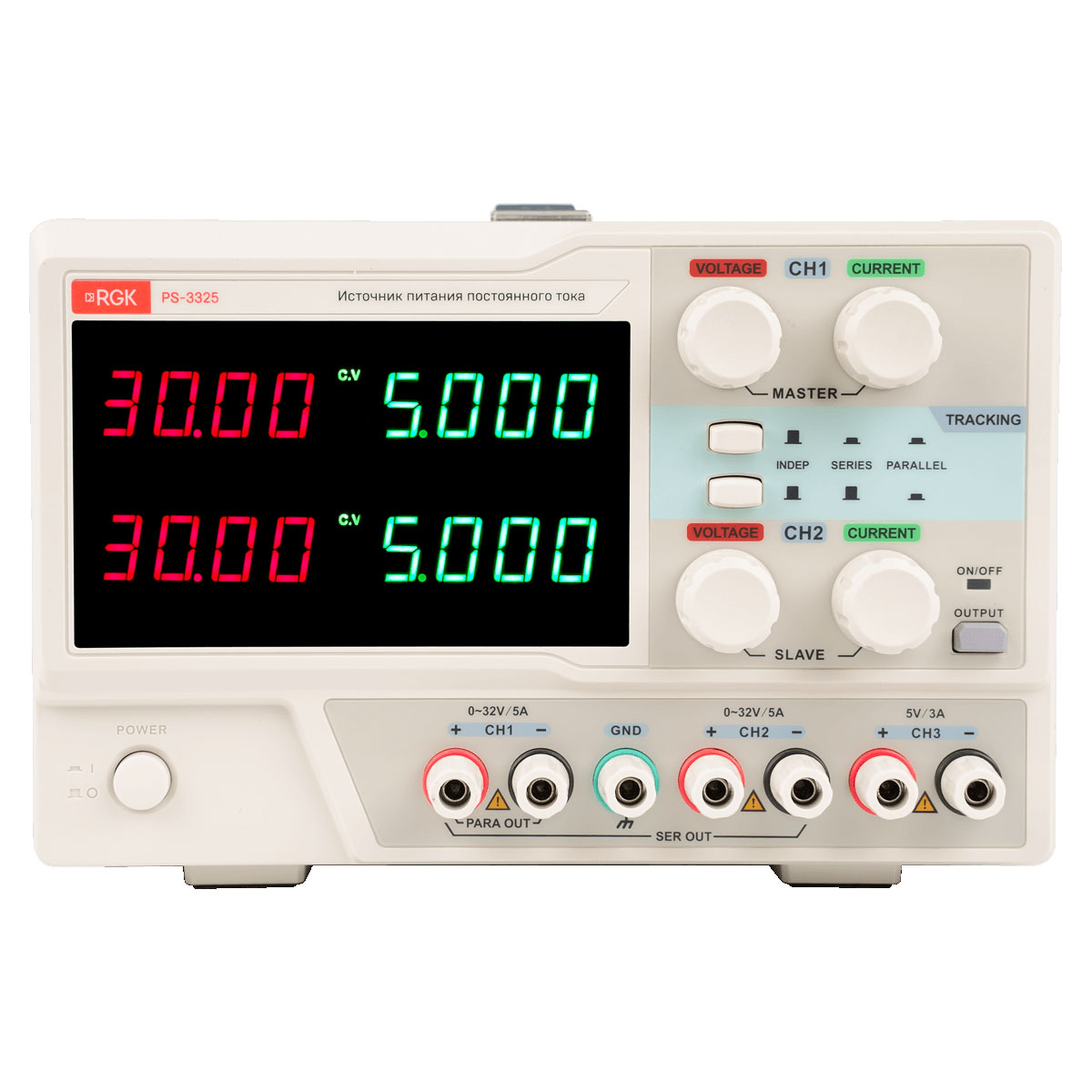

При изменении сопротивления нагрузки переключение между режимами стабилизации по току и напряжению происходит автоматически. Переключение отображается на экране: индикатор постоянного напряжения (CV) гаснет и загорается индикатор постоянного тока (CC) и наоборот.
Удобный запуск
Функции включения прибора и подачи напряжения вынесены на разные кнопки, что упрощает предварительную настройку параметров и дает возможность быстро обесточить выходы при возникновении опасной ситуации.
Универсальное питание

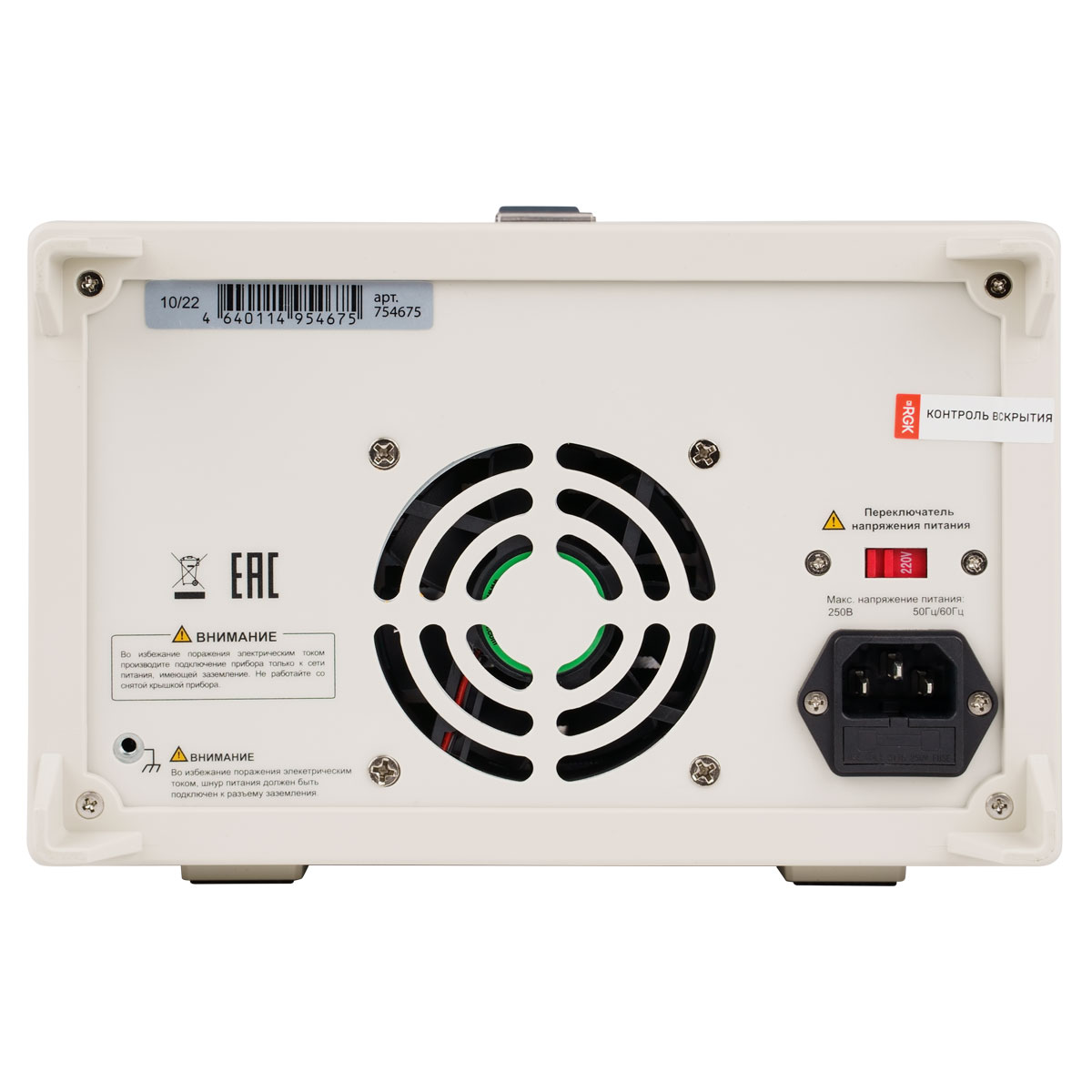

Источник питания постоянного тока RGK PS-33 может работать от сети 110 В или 220 В, переключатель формата питания расположен на задней стороне корпуса.
Технические характеристики
| Количество каналов | 3 |
| Диапазон воспроизведения выходного напряжения, В: - два регулируемых канала 1 и 2 - фиксированный канал 3 | 0 - 32 5 |
| Разрешение при установке и измерении напряжения регулируемых каналов, мВ | 10 |
| Диапазон воспроизведения выходного тока, А: - два регулируемых канала 1 и 2 - нерегулируемый канал 3 | 0 - 5 0 - 3 |
| Разрешение при установке и измерении силы тока регулируемых каналов, мА | 1 |
| Пределы допускаемой основной погрешности воспроизведения напряжения регулируемых каналов (независимое включение), мВ | ±(0,001·Uвых)+30) |
| Пределы допускаемой основной погрешности воспроизведения напряжения фиксированного канала 3, мВ | ±0,03·Uвых |
| Пределы допускаемой основной погрешности воспроизведения силы тока регулируемых каналов (независимое включение), мА | ±(0,003·Iвых+10) |
| Нестабильность напряжения постоянного тока при изменении силы тока в нагрузке регулируемых каналов, мВ | ±(0,0001·Uизм+3) |
| Нестабильность напряжения постоянного тока при изменении напряжения питания регулируемых каналов, мВ | ±(0,0001·Uизм+3) |
| Нестабильность силы постоянного тока при изменении напряжения на нагрузке регулируемых каналов, мА | ±(0,002·Iизм+3) |
| Нестабильность силы постоянного тока при изменении напряжения питания регулируемых каналов, мА | ±(0,001·Iизм+5) |
| Нестабильность выходного напряжения фиксированного канала, мВ | ≤5 |
| Пульсации выходного напряжения в режиме стабилизации напряжения регулируемых каналов (независимое включение), мВ среднеквадратического значения, не более | 1 |
| Пульсации выходного напряжения фиксированного канала 3, мВ с реднеквадратического значения, не более | 2 |
| Пульсации выходного тока регулируемых каналов (независимое включение) в режиме стабилизации тока, мА среднеквадратического значения, не более | 3 |
| Температурный коэффициент дополнительной погрешности от изменения температуры окружающей среды на каждый 1 °С изменения температуры в диапазоне температур от 0 до 20 °С и от 30 до 40 °С | 0,03%/°С |
| Время установления выходного напряжения регулируемых каналов (независимое включение) при изменении Iвых на 50 %, мкс, не более | 100 (Iвых > 0,5 А) |
| Напряжение питания, В при частоте 50/60 Гц | 100/120/220/230 ±10% |
| Потребляемая мощность, Вт, не более | 700 |
| Нормальные условия измерения: - температура окружающего воздуха, ºC - относительная влажность, % | от +20 до +30 от 30 до 80 |
| Рабочие условия применения: - температура окружающего воздуха, ºC - относительная влажность воздуха при 25 °С, %, не более | от 0 до +40 80 |
| Условия хранения: - температура окружающего воздуха, ºC - относительная влажность воздуха, %, не более | от -10 до +60 80 |
| Габаритные размеры (длина x ширина x высота), не более | 350 x 230 x 150 мм |
| Масса, кг, не более | 10,5 кг |

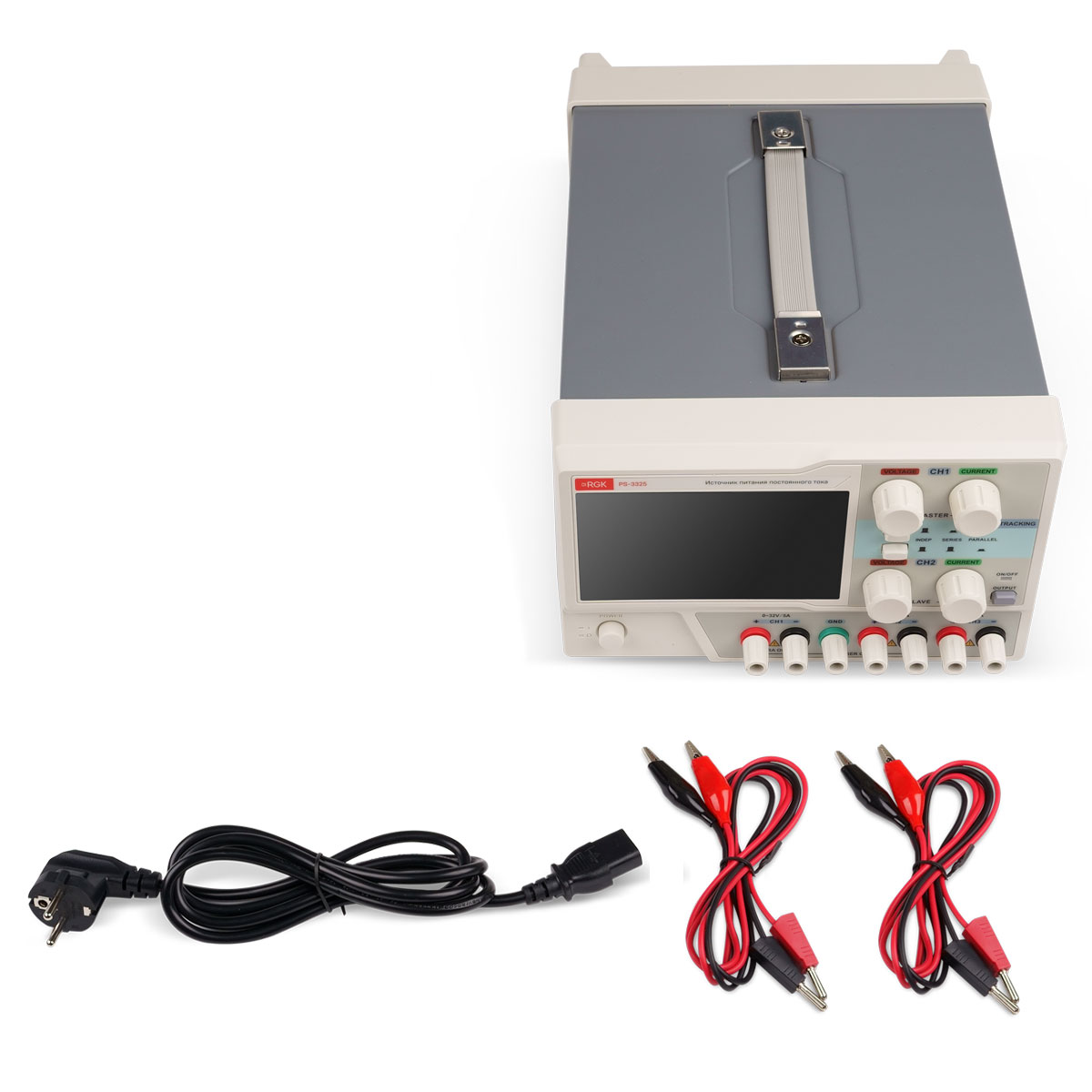

Комплектация
- Источник питания RGK PS-3325
- Кабель питания
- Тестовые провода с зажимами типа "крокодил" - 2 комплекта
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
