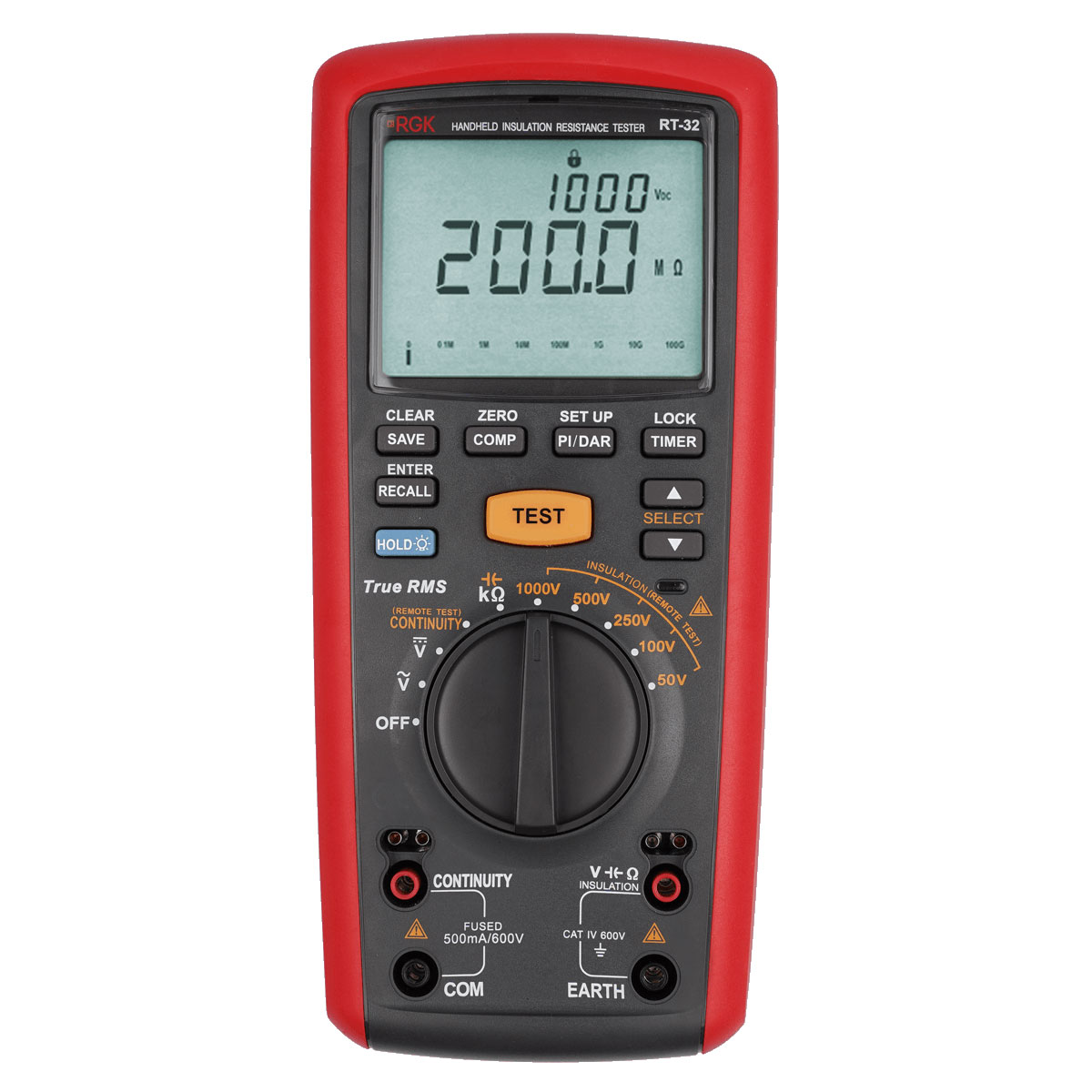

Цифровой мегаомметр RGK RT-32
Цифровой мегаомметр RGK RT-32 используется для измерения сопротивления изоляции, оценки ее состояния и определения различных электротехнических параметров. Приборы такого типа востребованы при проведении диагностики и техобслуживания промышленного оборудования, электросетей, а также при работах, связанных с системами электрического обогрева полов в жилых или коммерческих объектах.
Ключевые отличия от младшей модели
По сравнению с RT-30 были существенно расширены возможности, напрямую не связанные с инфекциями изоляционных материалов. К режимам прозвонки и замера напряжения добавились функции определения частоты тока, емкости конденсаторов и тока утечки. Кроме того, в этой модификации расширен рабочий диапазон измерения сопротивления. Благодаря такому функционалу измеритель сопротивления изоляции RGK RT-32 может частично заменить мультиметр.
Возможности прибора
- Расчет индекса поляризации PI.
- Измерение коэффициент абсорбции DAR.
- Выбор тестового напряжения.
- Настройка продолжительности замера сопротивления изоляции.
- Звуковая сигнализация окончания тестирования.
- Память на 99 значений и функция сравнения показаний.
Безопасность
Эта модель относится к четвертой категории электробезопасности CAT IV 600 В, благодаря чему ее можно использовать при проверках достаточно мощного оборудования и систем. Функции самодиагностики и блокировки режима определения сопротивления изоляции, в котором прибор подает на линию напряжение до 1000 В, делают работу более безопасной.
Полезные особенности электронного мегаомметра RGK RT-32
- Дополнительная графическая шкала.
- Фиксация показаний на дисплее.
- Яркая подсветка экрана и рабочей зоны.

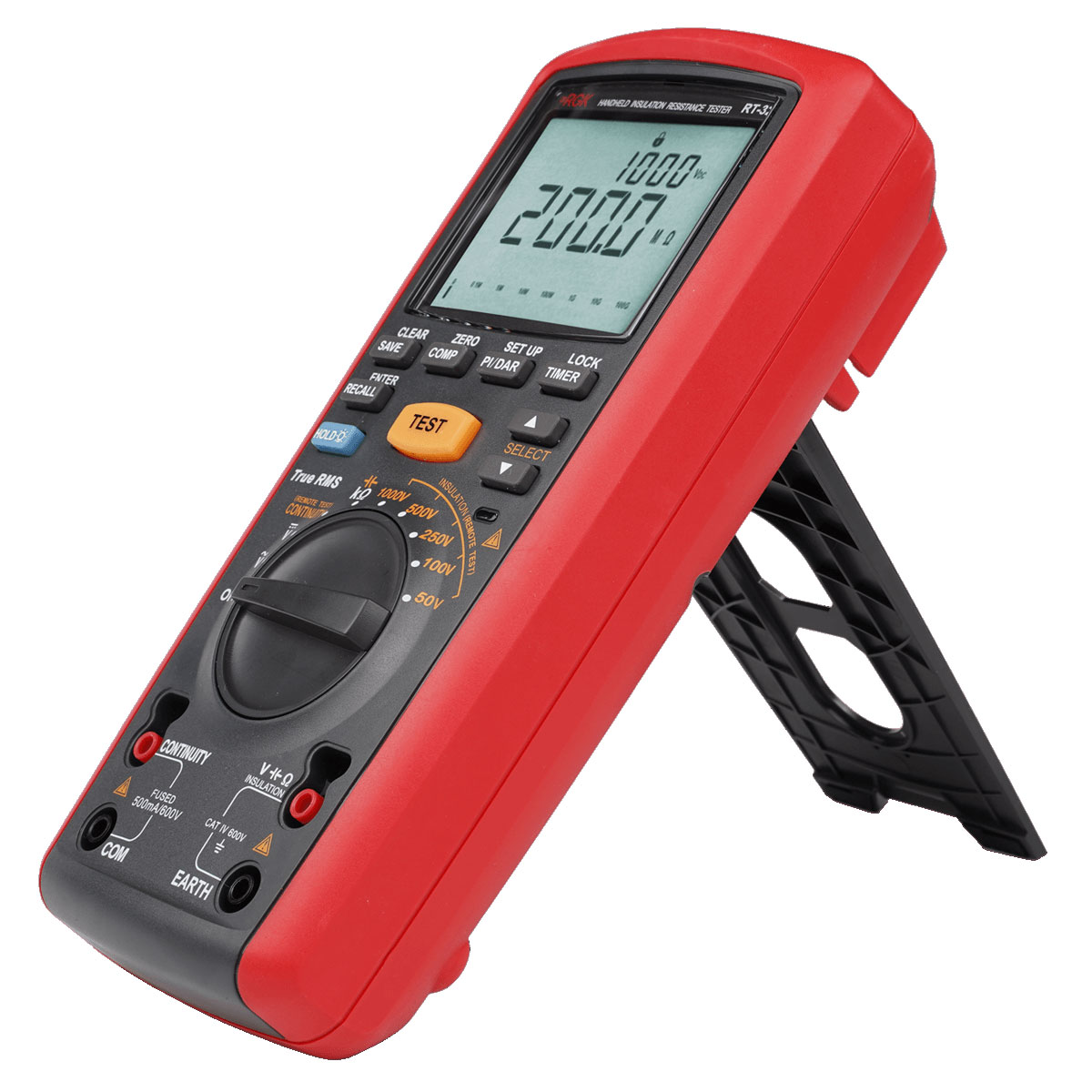

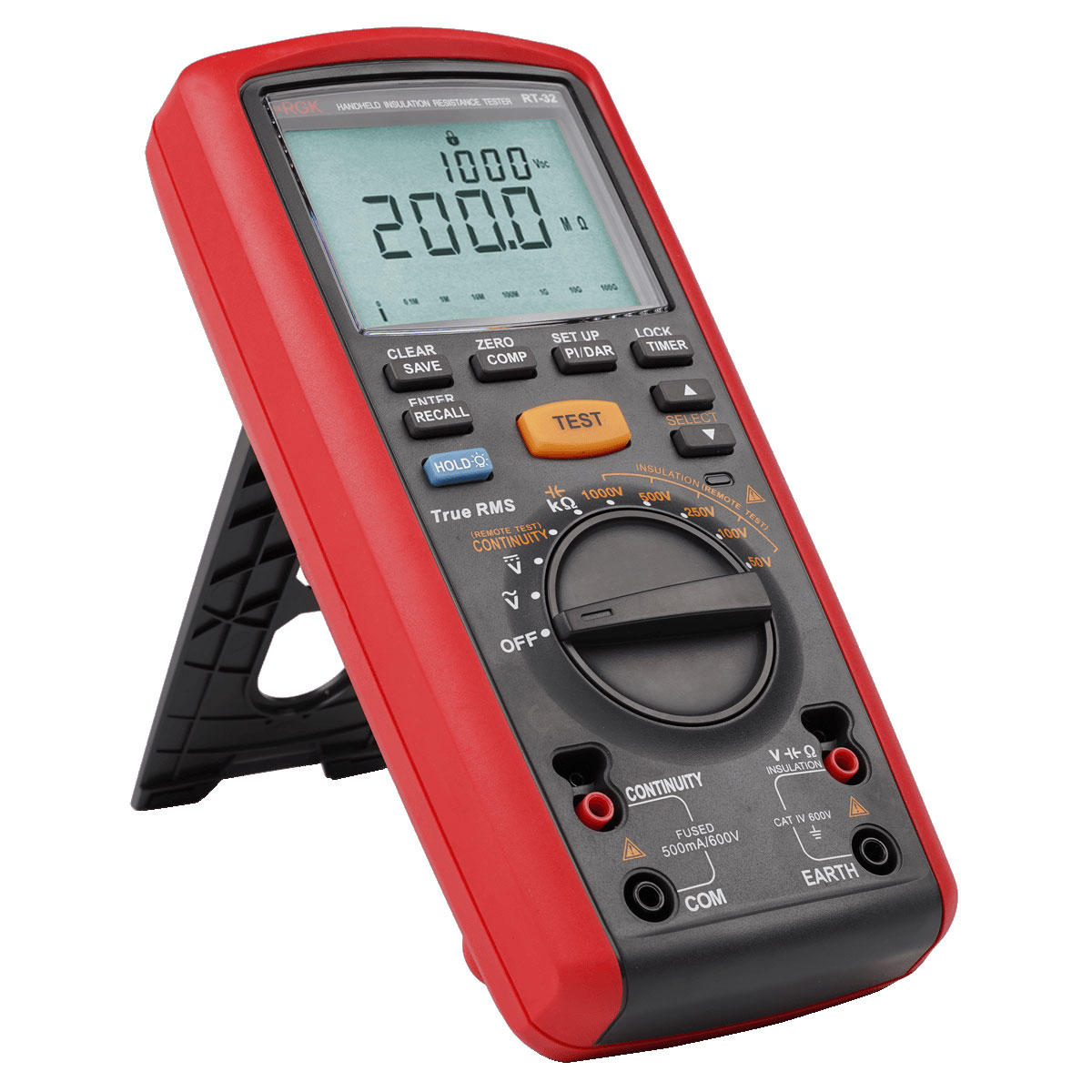

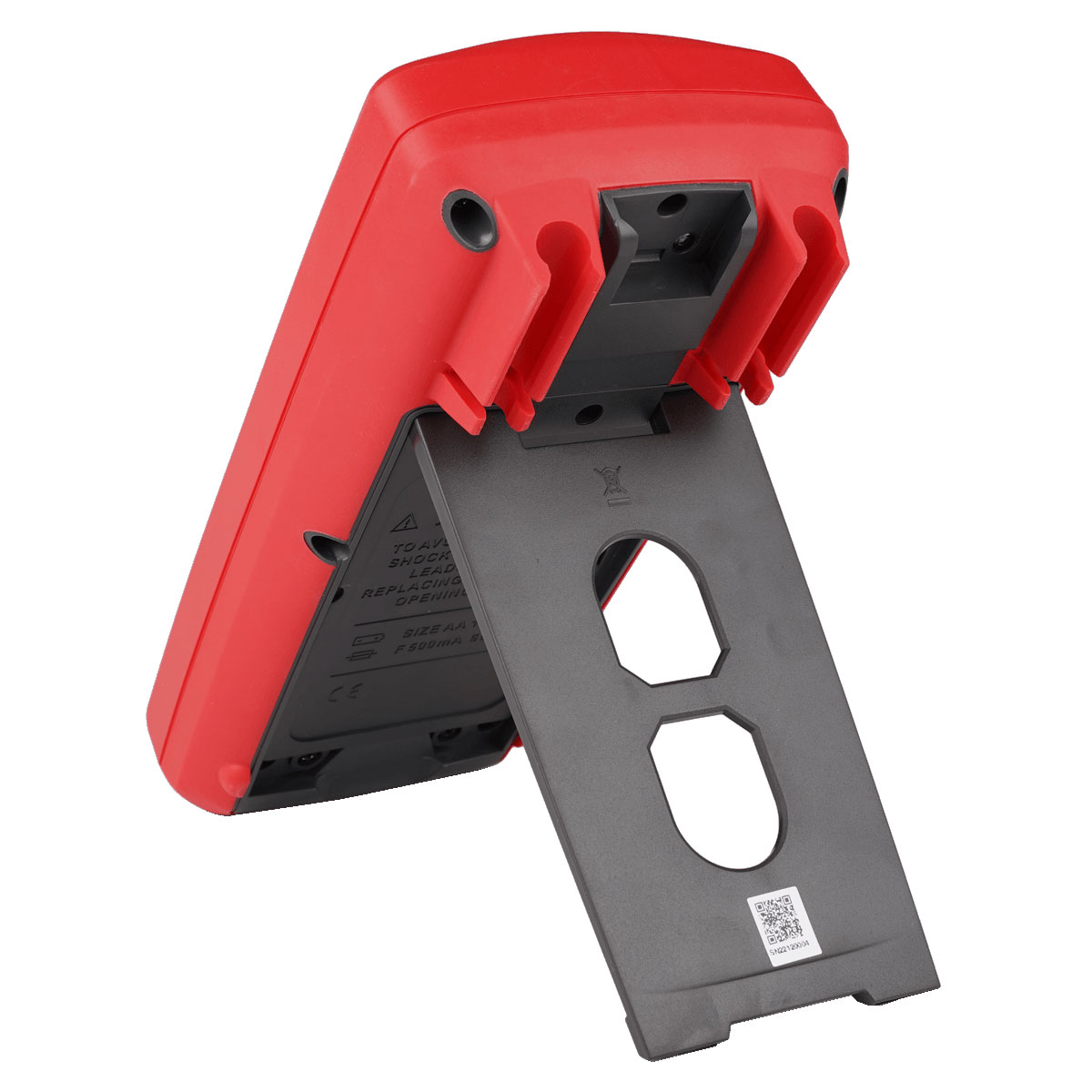

- Удобная подставка, которая освобождает руки при работе.

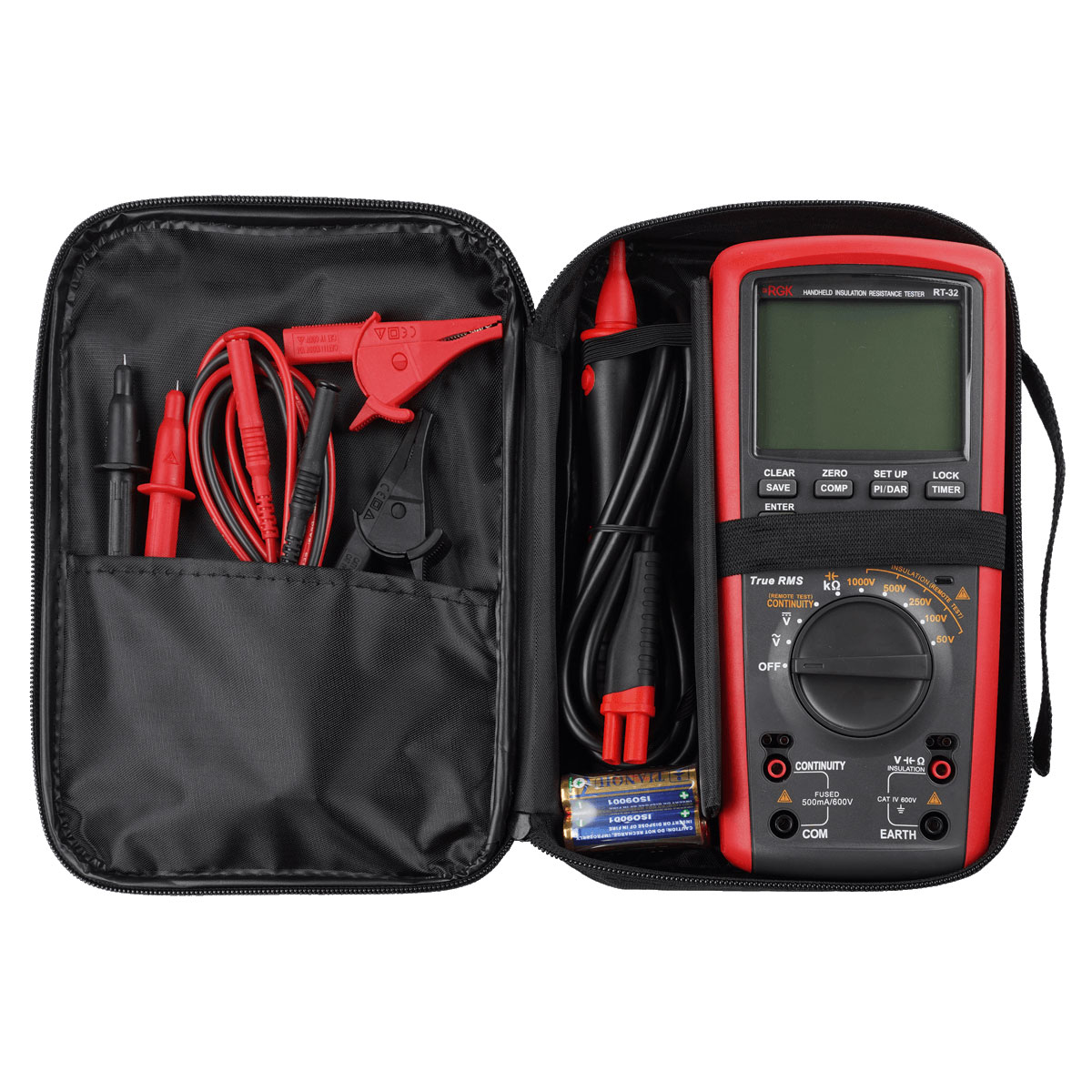

- Полный комплект - батарейки, провода, щупы, зажимы, транспортировочный чехол.
Технические характеристики
| Параметры измерения напряжения переменного тока | |||
| Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 600,0 В | от 45 до 450 Гц | 0,01 В | ±(0,015*U +5 е.м.р.) |
| Примечание – U – измеренное значение напряжение переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряд/а (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 600,0 В | 0,01 В | ±(0,02●U+3 е.м.р.) |
| Примечание – U – измеренное значение напряжения постоянного тока, В | ||
| Параметры измерения частоты | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 45 – 1000 Гц | 0,1 Гц | ±(0,001*F +3 е.м.р.) Гц |
| Примечание – F - измеренное значение частоты, Гц | ||
| Параметры измерения сопротивления постоянному току | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| от 0,001 до 10 000 кОм | 0,001 кОм | ±(0,03*R +3 е.м.р.) кОм |
| Примечание – R – измеренное значение сопротивления, Ом, кОм | ||
| Параметры измерения малых сопротивлений | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 0,01 - 10 Ом | 0,01 Ом | ±(0,015*R +5 е.м.р.) Ом |
| 0,01 - 100 Ом | 0,01 Ом | ±(0,015*R +4 е.м.р.) |
| Примечание – R – измеренное значение сопротивления, Ом | ||
| Параметры измерения электрической ёмкости | ||
| Диапазон измерений | Разрешение (единица младшего разряда (е.м.р.)), нФ | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ |
| 0,1 нФ – 500 мкФ | 0,1 | ±(0,05●С+5 е.м.р.) |
| Примечание – C - измеренное значение электрической емкости, нФ, мкФ | ||
| Параметры измерения сопротивления изоляции | |||
| Номинальное значение испытательного напряжения, U, В 1) | Диапазон измерений сопротивления изоляции, МОм, ГОм | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм |
| 50 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,03●R+3 е.м.р.) |
| св. 1,0 до 10,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 100 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,03●R+3 е.м.р.) |
| св. 1,0 до 20,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 250 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| св. 1,0 до 50,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 500 В | от 0,01 МОм до 1 ГОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| св. 1,0 до 100,0 ГОм | 0,01 ГОм | ±(0,1●R+3 е.м.р.) | |
| 1000 В | от 0,1 МОм до 2 ГОм | 0,01 МОм | ±(0,015●R+5 е.м.р.) |
| св. 2,0 до 9,9 ГОм | 0,01 ГОм | ±(0,05●R+3 е.м.р.) | |
| от 10,0 до 20,0 ГОм | 0,01 ГОм | ±(0,07●R+3 е.м.р.) | |
| св. 20,0 до 200 ГОм | 0,01 ГОм | ±(0,2●R+3 е.м.р.) | |
| Примечание: 1) – диапазон установки испытательного напряжения от U до 1,2●U, В; R – измеренное значение сопротивления изоляции, МОм, ГОм | |||
| Общие характеристики | |
| Наименование характеристики | Значение |
| Разрядность дисплея | 9999 |
| Индикация перегрузки | >200.0GΩ при измерении сопротивления изоляции |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха | от +18 до +28 °С от 45 до 75 % |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от 0 до +40 °С не более 85 % от 84,0 до 106,7 кПа |
| Температура хранения Влажность хранения | от -20 до +60 °С не более 90 % |
| Класс защиты от перенапряжения | CAT IV 600 В |
| Источник питания | 6 батарей АА, 1,5 В |
| Параметры электрического питания: - напряжение постоянного тока | 9 В |
| Габаритные размеры | 225 x 103 x 59 мм |
| Масса | 0,7 кг |

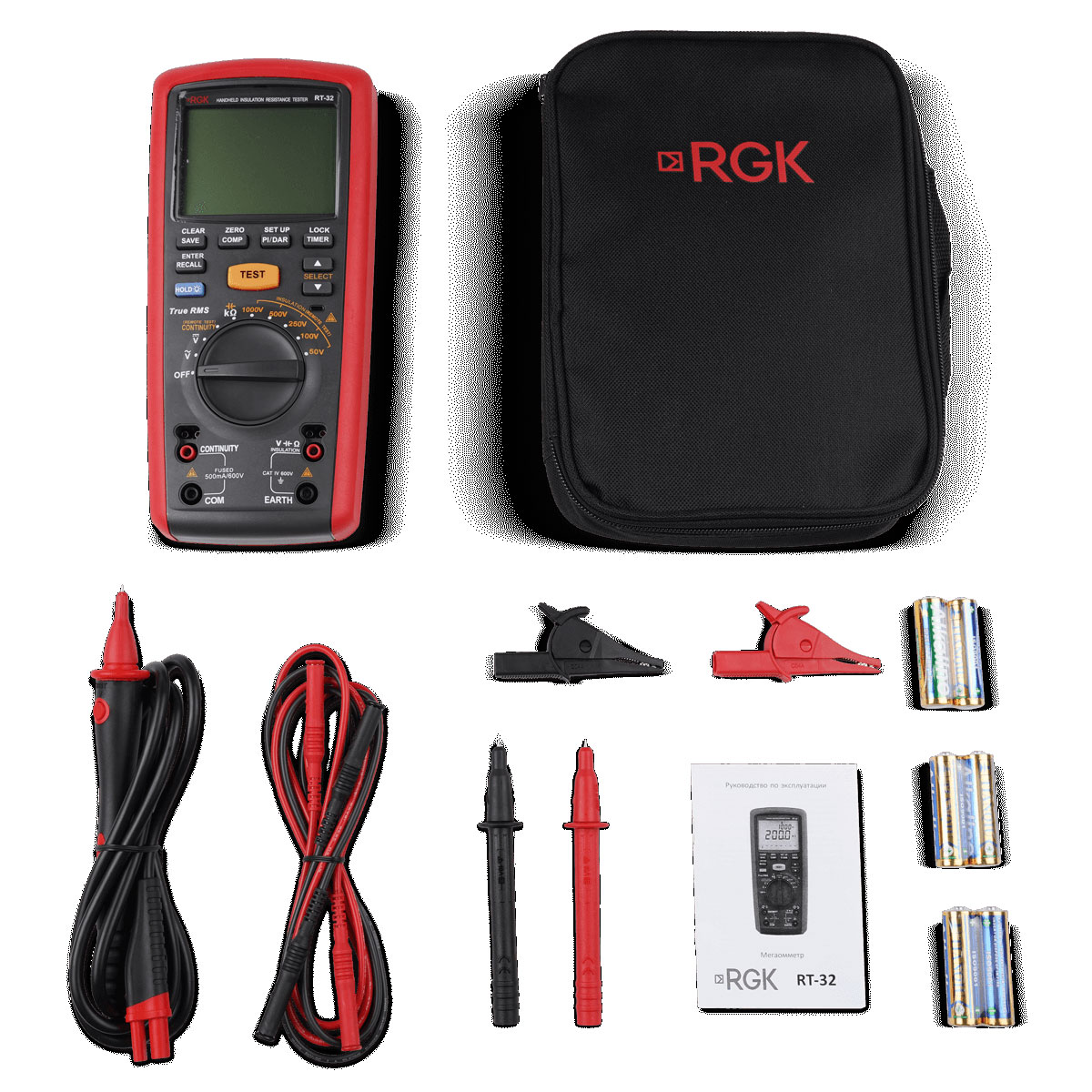

Комплектация
- Мегаомметр RGK RT-32
- Комплект измерительных проводов
- Чехол
- Зажимы типа "крокодил" - 2 шт.
- Измерительный наконечник - 2 шт.
- Щуп для дистанционных измерений
- Батарея питания АА - 6 шт.
- Руководство по эксплуатации
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
