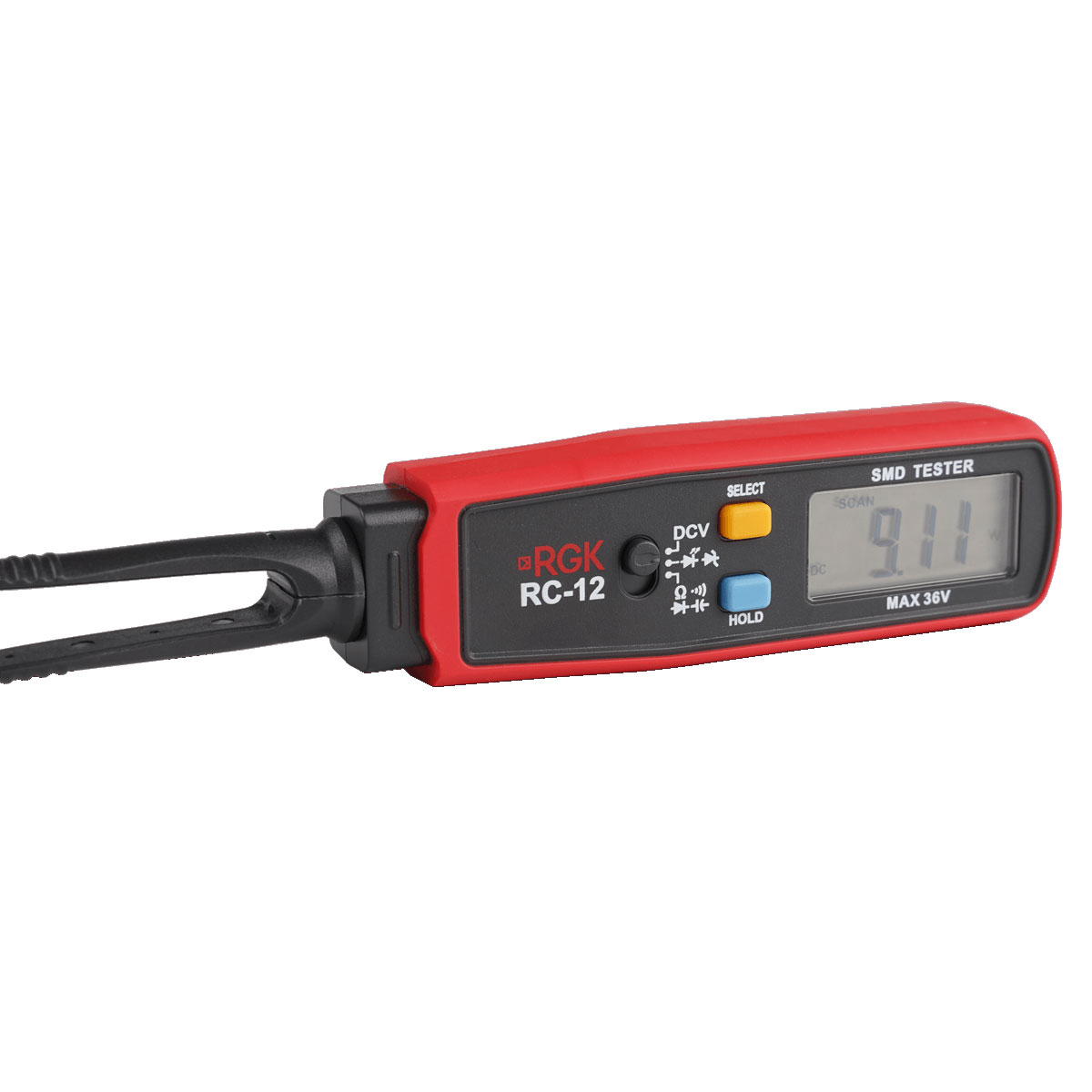

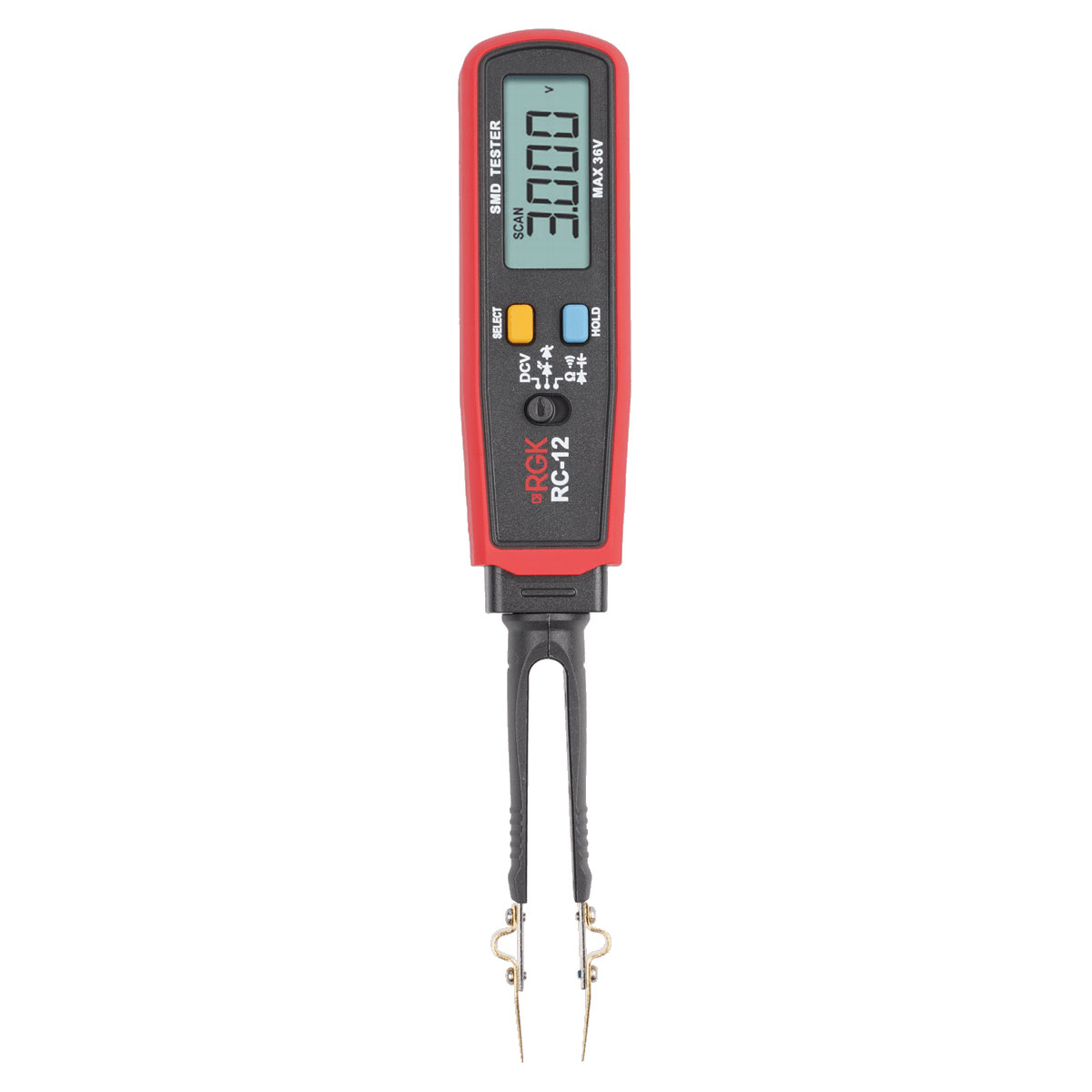

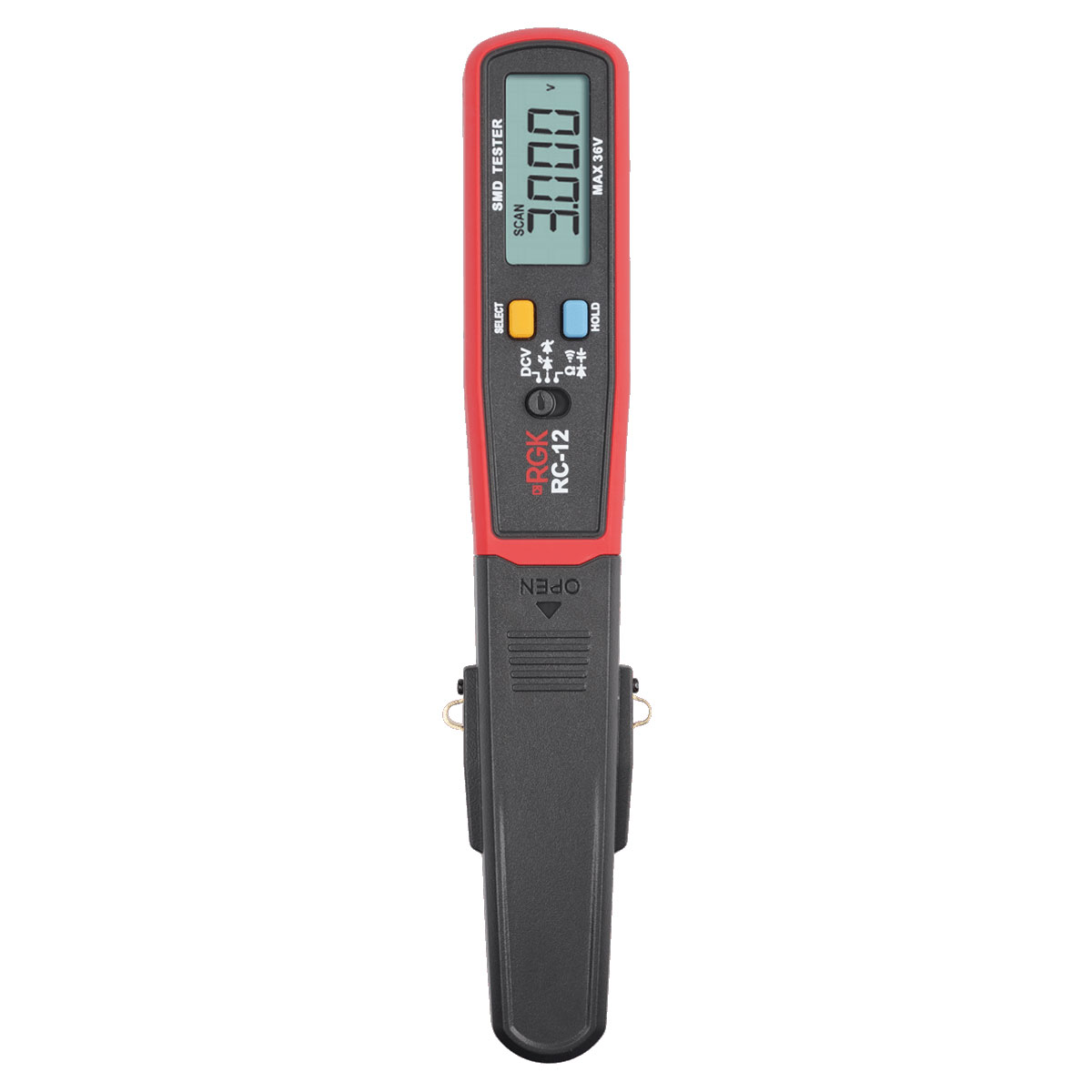

Тестер SMD компонентов RGK RC-12
SMD тестер RGK RC-12 используется для проверки компонентов радиоэлектронной аппаратуры. Это компактный и надежный прибор будет полезен как в радиолюбительских проектах, так и в мастерской по ремонту электроники.
В отличие от младшей модели, устройство может выполнять измерения напряжения постоянного тока до 36 В, но не подходит для тестирования батареек. Еще одно отличие - автоматическое определение входного сигнала (т. н. сканирование). Функция работает следующим образом: если подключить пинцет, например, к резистору, то устройство самостоятельно перейдет в режим измерения сопротивления.
Режимы работы тестера SMD компонентов RGK RC-12
- Замер напряжения (DC);
- проверка светодиодов и стабилитронов;
- измерение сопротивления, емкости, тест диодов, прозвонка.
Два формата измерений
Замеры можно производить при помощи пинцетного зажима или посредством комплектных щупов, как при работе с мультиметром. Второй вариант будет удобнее в тех случаях, когда требуется протестировать компоненты в труднодоступных местах.
Поворотный механизм
Наконечники устройства можно развернуть на 180°, что позволяет быстро изменить полярность. Такая функция SMD тестера RGK RC-12 может пригодиться, например, при проверке диодов.
REL
Относительные измерения используются в тех случаях, когда нужно определить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Автоотключение
Измеритель автоматически выключается, через 10 минут бездействия, что помогает продлить срок службы элементов питания.
Высокая мобильность
Прибор весит около 80 г, отличается компактными размерами и легко помещается в карман, что делает его актуальным решением для выездной работы.
Технические характеристики
| Измерение постоянного напряжения | ||
| Диапазон измерения | Разрешение | Погрешность |
| 36 В | 0,1 В | ± (1,5% + 5 е.м.р.) |
| Измерение сопротивления | ||
| Диапазон измерения | Разрешение | Погрешность |
| 300 Ом | 0,1 Ом | ± (1,5% + 5 е.м.р.) |
| 3 кОм | 1 Ом | |
| 30 кОм | 10 Ом | |
| 300 кОм | 100 | |
| 3 МОм | 1 кОм | |
| 30 МОм | 10 кОм | ± (2% + 5 е.м.р.) |
| Измерение емкости | ||
| Диапазон измерения | Разрешение | Погрешность |
| 3 нФ | 1 пФ | ± (3% + 50 е.м.р.) |
| 30 нФ | 10 пФ | ± (2,5% + 10 е.м.р.) |
| 300 нФ | 100 пФ | |
| 3 мкФ | 1 нФ | |
| 30 мкФ | 10 нФ | |
| 300 мкФ | 100 нФ | ± (5% + 5 е.м.р.) |
| 3 мФ | 1 мкФ | не нормируется |
| 30 мФ | 10 мкФ | |
| Проверка целостности, проверка диода, светодиода | |
| Режим "Проверка диодов" | напряжение открытой цепи: 3.0В, ток: 2мА |
| Режим "Проверка проводимости" | порог срабатывания: 30 Ом |
| Режим "Проверка полупроводников или светодиодов" | напряжение: около 21В; ток: около 1 мА |
| Общие технические характеристики | |
| Разрядность шкалы дисплея | 3000 |
| Индикация перегрузки | "OL" |
| Индикатор низкого заряда батареи | Да |

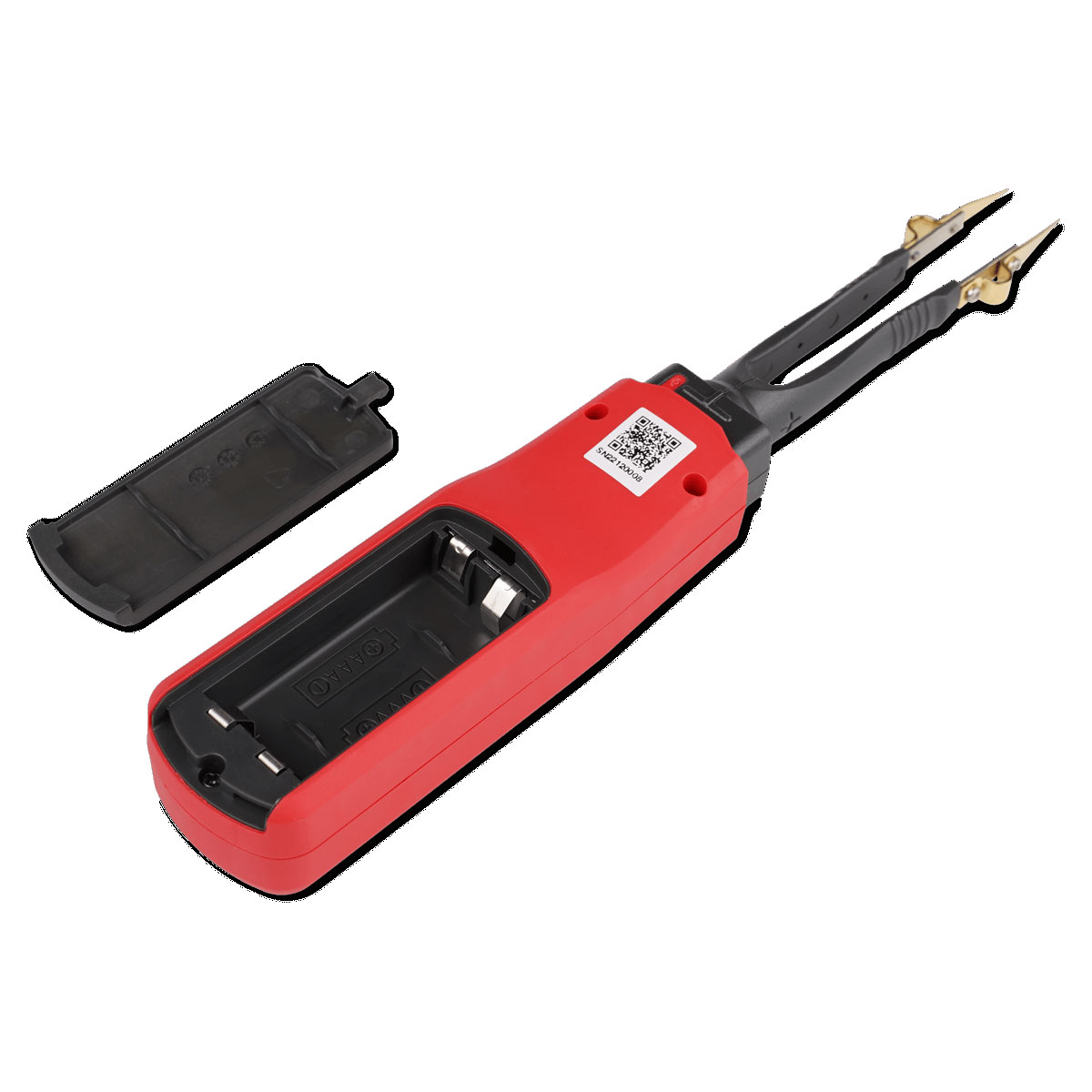

| Питание | 1.5В (тип AAA), 2 шт. |
| Автоматическое выключение питания | через 10 минут |
| Рабочая температура и влажность | 0°С ... +40°С, <80 % |
| Температура и влажность хранения | -10°С ... +50°С, <70 % |
| Рабочая высота над уровнем моря | до 2000 м |
| Габаритные размеры | 204 x 33 x 25 мм |
| Масса | 80 г |

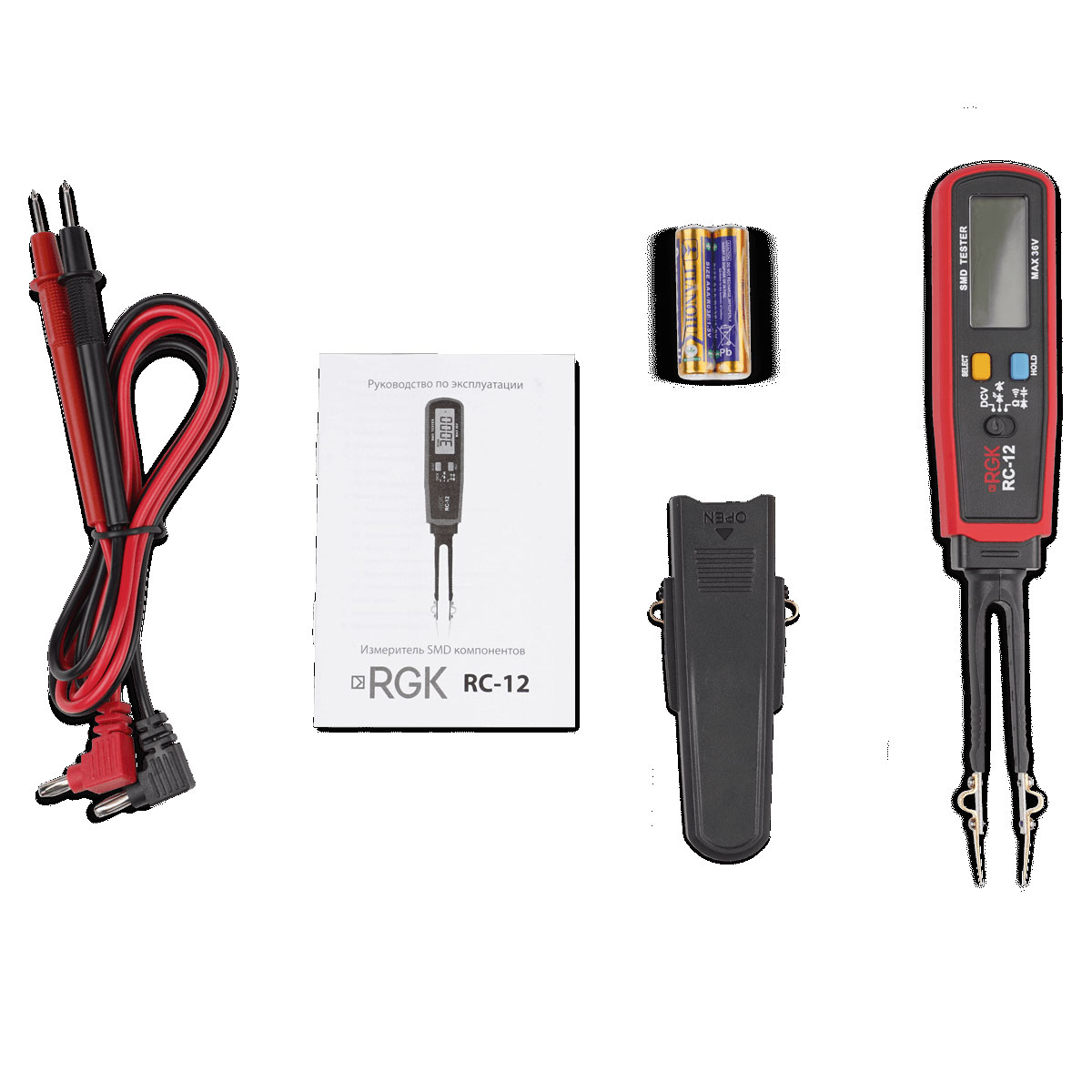

Комплектация
- Измеритель smd компонентов RGK RC-12
- Тестовые провода - 1 комплект
- Запасные наконечники - 2шт
- Батарея 1.5 В (AAA) - 2шт
- Руководство по эксплуатации
