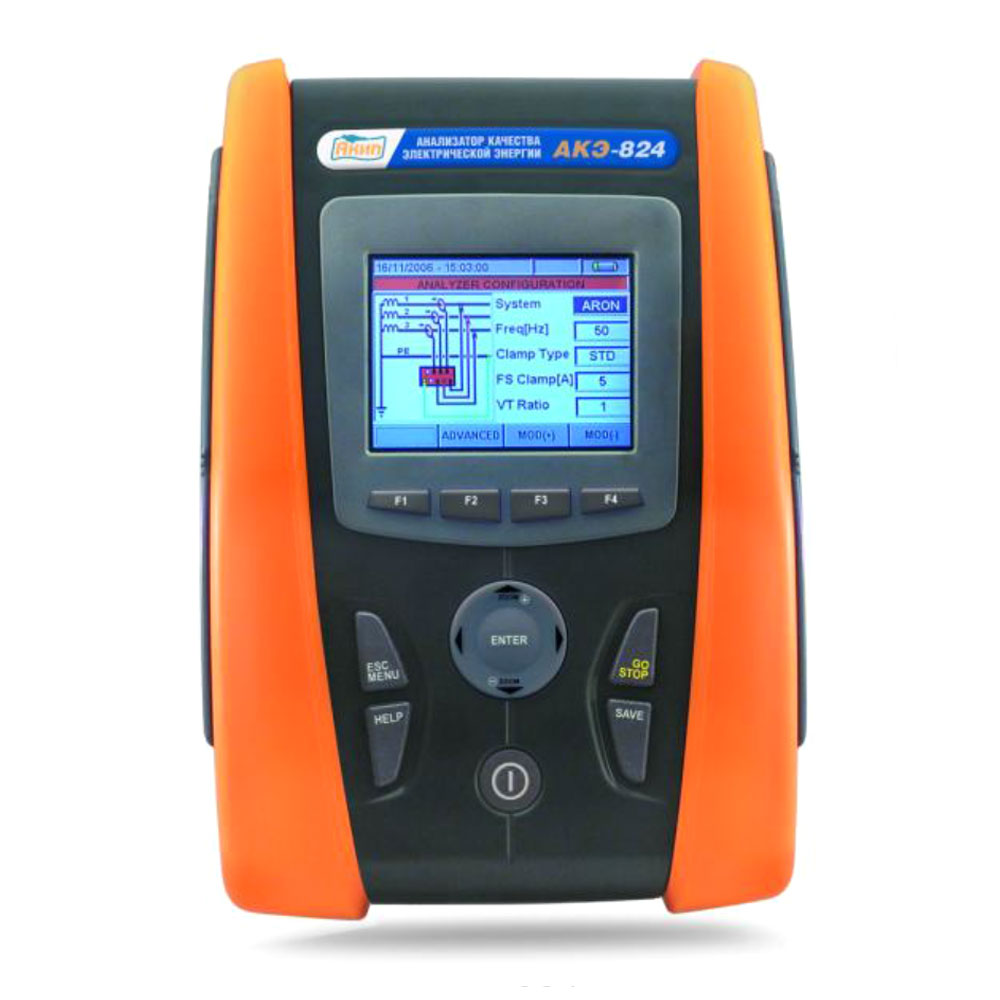

Анализатор качества электрической энергии АКЭ-824
Особенности анализатора АКЭ-824
- Проведение измерений в 1 фазных и 3-х фазных сетях.
- Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии.
- Измерение и регистрация аномалий от 10 мс (перенапряжений, провалов и пропадания напряжения).
- Регистрация бросков пускового тока, анализ формы сигнала, быстроменяющихся переходных процессов.
- Определение правильности подключения и порядка чередования фаз.
- Регистрация кратковременных импульсов напряжений и помех в диапазоне 5 мкс…2,5 мс.
- В режиме On-line мониторинга: 9-ти канальный осциллограф, быстрая оценка энергии, построение фазовых векторных диаграмм и графиков, статистический анализ, регистратор данных.
- Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, регистрация провалов, перенапряжений и прерываний напряжения с разрешением 10 мс.
- Измерение коэфф. несимметрии: по обратной (NEG%) и по нулевой последовательности (ZERO%).
- Измерение дозы фликера: кратковременная (Pst), длительная (Plt).
- Измерение гармоник напряжения и тока (до 49-й гармоники).
- Внутренняя память 15 Мб.
- Увеличение объема памяти при использовании внешнего compactflash носителя (встроенный слот для внешней карты памяти).
- Ведение мультисессионной регистрации данных (ручной старт, макс. объем каждого файла - 32 Мб).
- ОС Windows CE, интерфейс USB (2 выхода).
- Цветной сенсорный TFT ЖК-дисплей с подсветкой.
- Универсальное питание.
Технические характеристики
| Параметр | Значение |
| Напряжение (чередование фаз) | |
| Диапазон измерений | 0,1…600 В (Ф-Н, Ф-З) / 0,1…1000 В (Ф-Ф) |
| Разрешение | 0,1 В |
| Погрешность | ±(0,5% + 2 ед.сч.) |
| Форма входного сигнала | произвольной формы (TRMS), Кампл. ≤ 2,0 |
| Чередование фаз | индикация (123) |
| Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (Ф1, Ф2, Ф3) | |
| Диапазон измерений | 2…600 (Ф-Н) / 2…1000 (Ф-Ф) |
| Мин. длительность аномалий | 10 мс (для f=50 Гц) |
| Разрешение | 0,2 В |
| Погрешность измерения | ±(1% + 2 ед.сч.) |
| Пределы отклонений | ±30% Un (с шагом 1%) |
| Интервал регистрации |
1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин |
| Регистрация бросков тока | |
| Диапазон измерений / разрешение | соответствует параметрам используемых токовых клещей |
| Погрешность измерения | ±(1% + 0,4% от предела измерения) |
| Регистрация импульсов напряжения | |
| Диапазон измерений | ±6000 В |
| Максимально разрешение | 1 В |
| Погрешность измерения |
±(2% + 60 В) – для медленных импульсов ±(10% + 100 В) – для быстрых импульсов |
| Длительность импульса |
от 5 мкс до 160 мкс – быстрые импульсы от 78 мкс до 2,5 мс – медленные импульсы |
| Сила тока (IN, I1, I2, I3) | |
| Диапазон измерений |
10…1000 А (стандартные клещи 1 А / мВ) 1…300/3000 А (токовая петля до 300 А или до 3000 А) |
| Максимальное разрешение | 0,1 А |
| Коэфф. трансформации | 1 В = предел измерения по току |
| Защита от перегрузки по входу | 5 В |
| Погрешность измерения | ±(0,5% + 0,06% от конца шкалы) |
| Форма входного сигнала | TRMS (скз сигнала произвольной формы), К ампл. ≤ 3 |
| Входной импеданс | 510 кОм |
| Измерение мощности активной, реактивной, полной (P, Q, S) | |
| Диапазон измерений | 0,1 Вт ... 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Максимальное разрешение | 0,1 Вт |
| Погрешность измерения | ±(1,0% + 6 ед. счета) - при cos φ>0,5 |
| Измерение энергии (активной, реактивной, полной) | |
| Диапазон измерений | 0,1 Вт ... 9,999 МВт (диапазон зависит от типа используемых токовых клещей) |
| Разрешение | 0,1 Вт |
| Погрешность измерения | ±(1,0% + 6 ед. счета) - при cos φ>0,5 |
| Коэффициент мощности (COS φ) | |
| Диапазон измерений | 0,20…0,50 / 0,50…0,80 / 0,80…1,00 |
| Разрешение (º) | 0,01 |
| Погрешность измерения (º) | ±1 / ±0,7 / ±0,6 |
| Гармоники (напряжение и ток) | |
| Диапазон измерений | от DC (0) до 49-й гармоники |
| Разрешение | 0,1 В / 0,1 А |
| Погрешность измерения | ±(5% + 5 ед.сч.) |
| Частота | |
| Основная гармоника | 42,5...69,0 Гц |
| Разрешение | 0,1 Гц |
| Погрешность | ±(0,2% + 1 ед.сч.) |
| Фликер | |
| Доза фликера | кратковременная (Pst), длительная (Plt) |
| Диапазон измерений | 0,0...10,0 |
| Разрешение | 0,1 |
| Общие данные | |
| Дисплей | TFT, сенсорный, подсветка, разрешение 320х240, 65536 цветов |
| Операционная система | OC Windows CE, интерфейс USB |
| Память |
16 Мб (доступно 15 Мб + 1 Мб ОС); расширение с использованием компакт-флэш (опционально) |
| Регистрация данных |
- время регистрации определяется исходя из количества заданных параметров и объема памяти; - стандартно: 251 параметр - более 3 месяцев с интервалом усреднения 15 мин. |
| Разрядность АЦП | 16-разрядов, 256 отсчетов за период частоты 50 Гц |
| Условия эксплуатации | 0…+40°С, отн. влажность < 80% |
| Напряжение питания | 3,7 В (Li-ION) или 100 – 240 В, 50-60 Гц (с адаптером AC/DC) |
| Исполнение | кат. IV ~600 В (Ф-Н), ~1000 (Ф-Ф); изоляция - класс 2 (двойная), защита от загрязнений - класс 2 |
| Габаритные размеры | 235х165х75 мм |
| Масса | 1 кг |
Комплектация
| № | Наименование | Количество |
| 1 | Анализатор качества АКЭ-824 | 1 шт. |
| 2 | Гибкие токовые петли (HTFLEX33E), до 3000А/1В | 4 шт. |
| 3 | Адаптер питания A0055 | 1 шт. |
| 4 | Комплект (KIT800): 5 изм. проводов (2 м), 5 зажимов «крокодил» | 1 комплект |
| 5 | Комплект (TOPVIEW2007): ПО на СD, USB кабель | 1 комплект |
| 6 | Кейс для переноски (VA500) | 1 шт. |
| 7 | Стилус PT400 | 1 шт. |
| 8 | Инструкция по эксплуатации на CD | 1 шт. |
