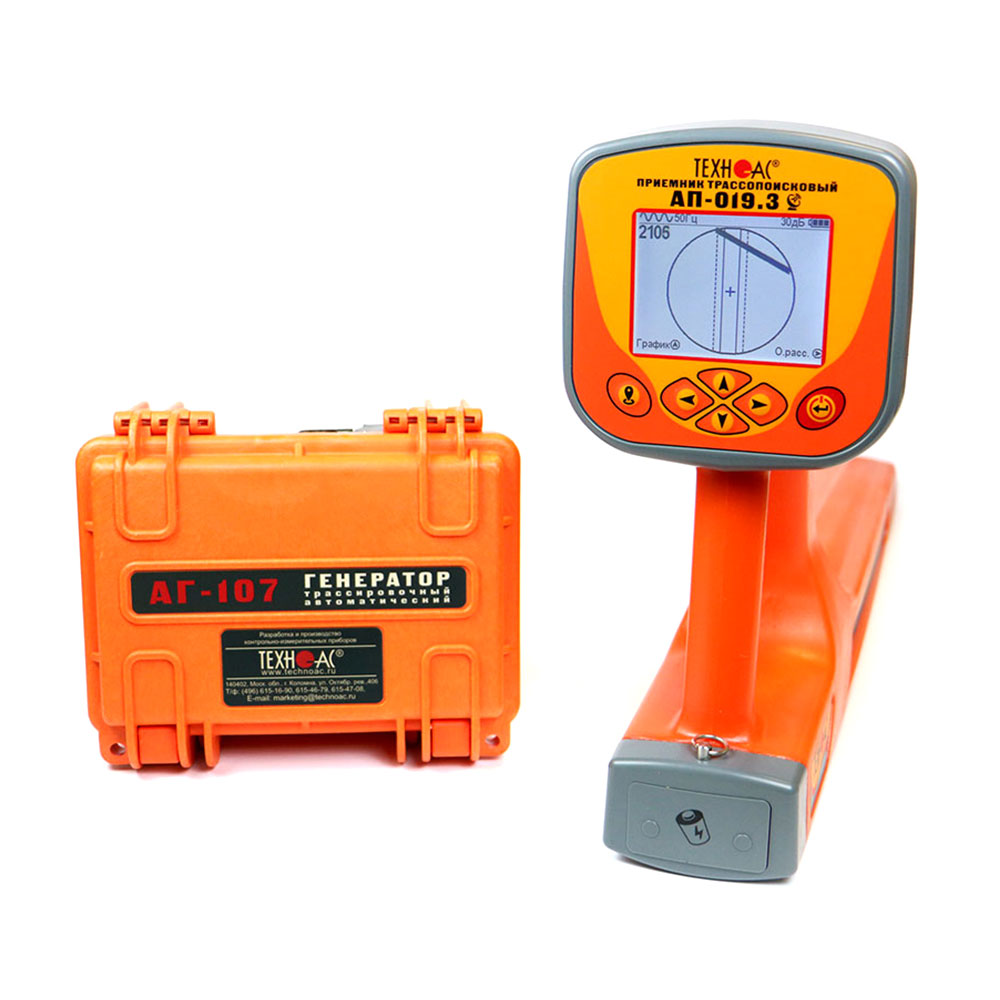

Описание трассоискателя Успех АГ-309.30К
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 60 Вт.
Назначение трассоискателя Успех АГ-309.30К
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

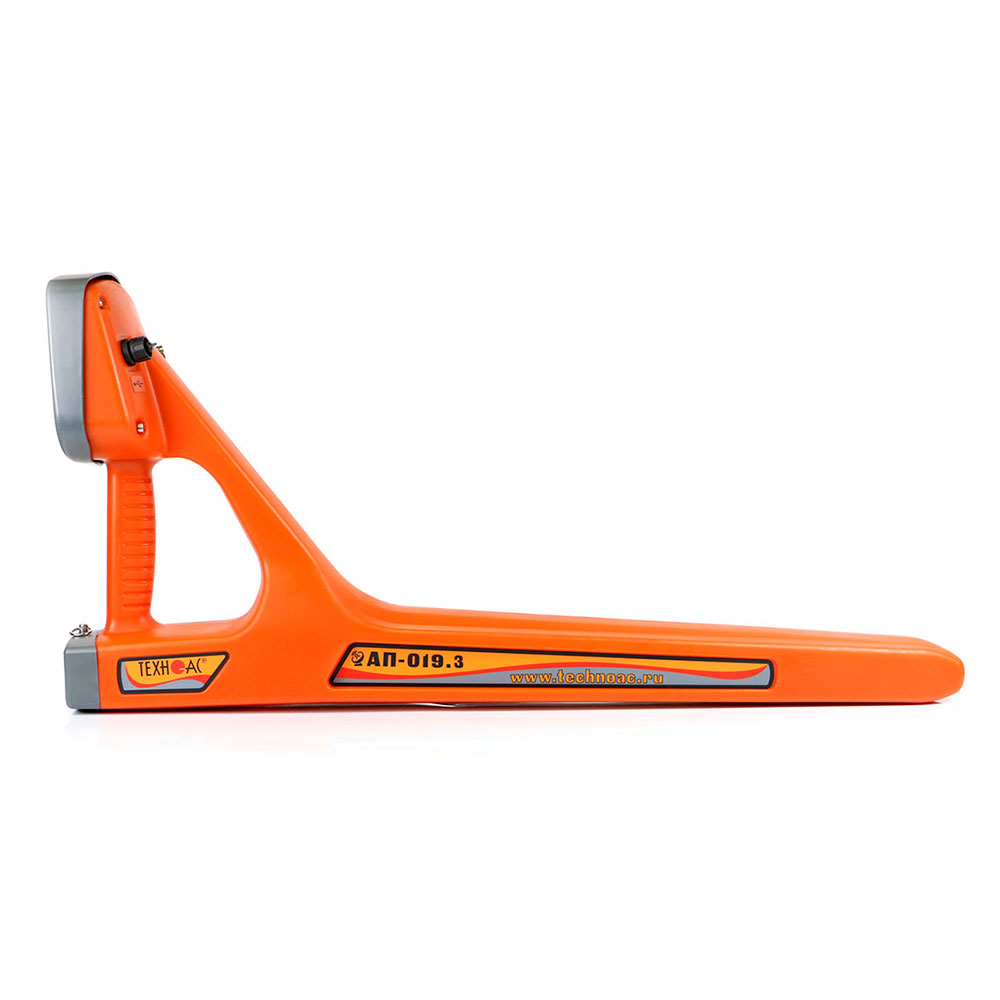

Особенности приемника АП-019.3
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Меню на двух языках (русский и английский).
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

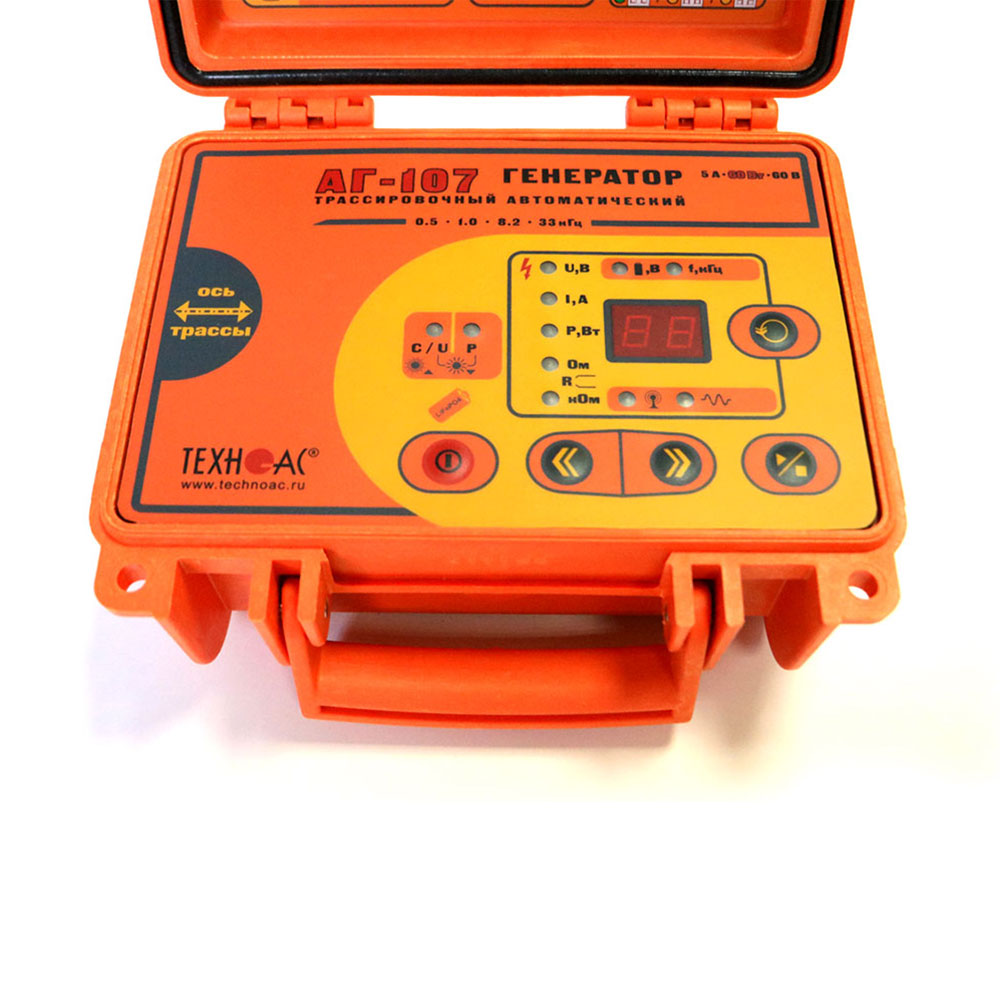

Особенности генератора АГ-107
- Встроенный заряжаемый аккумулятор.
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы.
- Максимальное выходное напряжение до 60 В.
- Возможность работы от внешнего внешнего источника питания 10...25 В.
- Сигнализация и защита от подключения на нагрузку с напряжением.
- Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах).
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Функциональные возможности приемника "АП-019.3" в различных режимах работы
Режим «Трасса»
Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»
В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля
С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панели управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
Программа UtilityLoc
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit.
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher.
- Оперативная память: 1 GB RAM.
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.
Рекомендуемые области применения трассоискателя Успех АГ-309.30К
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики приемника АП-019.3
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
|
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
- автоматическое – для 2D отображения «Трасса» - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» - автоматическое / ручное (по выбору) – для режима «2 частоты» |
| Определение глубины залегания трассы |
- 0....9,99 м - автоматически в режиме «Трасса» - по нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала |
- 0,01....9,99 А - автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
| Звуковая индикация |
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания |
4…7 В: - 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Характеристики генератора АГ-107
| Параметр | Значение |
|---|---|
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» | |
| Нагрузка «клипсы» или «клещи» | 512 / 1024 / 8192 / 32768 |
| «Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы | |
| «Антенные» режимы | встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» | |
| Режимы «модуляции» (сигналы специальной формы) |
- прерывистый «ПР» (кратковременные посылки синусоидального сигнала) - длительность посылки 0,1 сек - частота следования посылок 1 Гц |
| двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) | |
| Выходной ток, А | |
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
| 3 – при частоте 32768 Гц | |
| Максимальное выходное напряжение, В | |
| В зависимости от «модуляции», ≥ | 48 – в двухчастотном режиме модуляции «2F» |
| 60 – в других режимах | |
| Максимальная выходная мощность, Вт | |
| Ограниченная программой, ≥ | 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом |
| в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом | |
| 60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом | |
| Источники питания | |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2 В |
| Зарядное устройство | специальное для «LiFePO4 12B», заряжает до напряжения 14,6 В током до 10 А, обеспечивает генерацию одновременно с зарядкой |
| Функциональные особенности | |
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
| Автоматические выключения прибора | при напряжении питания < 8,8 В – выключение |
| при напряжении питания > 27 В – выключение | |
| при превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование | |
| при коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование | |
| при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» | |
| при «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение | |
| Конструктивные параметры | |
| Выходной усилитель мощности | технология - модифицированный CLASS D КПД до 85% |
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
| цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
| Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 мм |
| Вес электронного блока, не более, кг | 1,8 |
| Условия эксплуатации | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60 °С |
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) |
Комплектация
| № | Наименование | Количество |
| 1 | Трассопоисковый приемник АП-019.3 | 1 шт. |
| 2 | Генератор АГ-107 | 1 шт. |
| 3 | Устройство зарядное АГ107.02.010 | 1 шт. |
| 4 | Кабель АГ120.02.020 | 1 шт. |
| 5 | Кабель АГ120.02.050 | 1 шт. |
| 6 | Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
| 7 | Кабель АГ105.02.020 | 1 шт. |
| 8 | Контакт магнитный АГ120.02.090 | 2 шт. |
| 9 | Штырь заземления АГ110.02.004 | 2 шт. |
| 10 | Батарейки для приемника | 4 шт. |
| 11 | Диск CD-R | 1 шт. |
| 12 | Сумка для приемника (чехол 53212) | 1 шт. |
| 13 | Сумка для комплекта (чехол 53222) | 1 шт. |
| 14 | Руководство по эксплуатации | 3 шт. |
| 15 | Паспорт | 1 шт. |
Дополнительная комплектация трассоискателя Успех АГ-309.30К
| № | Наименование |
| 1 | Индукционная антенна ИЭМ-301.5 |
| 2 | Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
| Файлы для скачивания | |
| Паспорт | Скачать |
| Руководство по эксплуатации на приемник | Скачать |
| Руководство по эксплуатации на генератор | Скачать |
