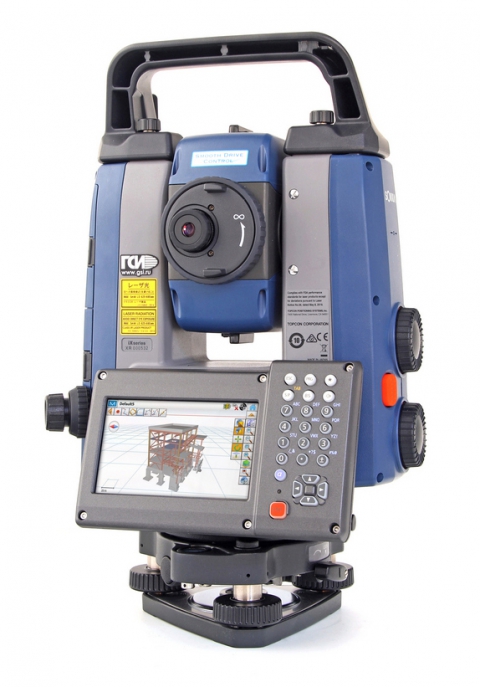

Тахеометр Sokkia iX-602

по запросу

Описание

Тахеометр Sokkia iX-602 - это флагманская линейка роботизированных тахеометров. Прибор обеспечивает высочайшую точность и скорость при выполнении самых сложных геодезических задач, решаемых одним специалистом. Устройство имеет угловую точность 2”.

Тахеометр Sokkia iX-602 оснащен современными технологиями и имеет широкие возможности программного обеспечения. Благодаря частоте обновления измерения по призме 10 Гц, разбивочные и съемочные работы выполняются намного быстрее и эффективнее. условиях.

Новый тахеометр SOKKIA iX-602 оснащен сервомоторами с технологией UltraSonic, которые обеспечивают высокую скорость вращения прибора, до 85 градусов за секунду, а система слежения UltraTrack обеспечивает непревзойденное и надежное слежение за призмой даже в самых сложных и суровых

Роботизированный тахеометр iX-602 на 30% меньше и легче, чем предыдущие модели роботизированных тахеометров Sokkia. Вес тахеометра с аккумулятором всего 5.8 кг. Гарантия производителя Sokkia на серию тахеометров iX-600 – 3 года, а на сервомоторы – 5 лет.

Используемое программное обеспечение простое и интуитивно понятное - MagnetField, которое хорошо известно всем, кто работает на электронных тахеометрах и спутниковых приемниках Sokkia. В базовой комплектации, программное обеспечение MeganetField позволяет выполнить как простые задачи, такие съемка или разбивка, так и более сложные, например, работа с поверхностями или с проектными чертежами.

Тахеометр Sokkia iX-602 научен автоматически наводиться и следить за призменным отражателем (например, ATP1 или минипризма ATP1S), а в сочетании с ПО MagnetField, позволяют выполнять такие задачи как, автоматизированная съемка круговых приемов, мониторинг, сканирование. Мощный процессор тахеометра в сочетании c ПО MagnetField позволят работать с чертежами Autodesk® и Bentley MicroStation очень большого объема. По завершении выполнения работ, полученные данные выгружаются напрямую в обменные форматы, например, DWG, DXF и DGN. При использовании дополнительного оборудования, полевого контроллера Sokkia для выполнения работ одним специалистом, связь осуществляется благодаря запатентованной технологии Sokkia Bluetooth LongRange, а расстояние на котором может работать специалист от тахеометра достигает 600 метров.

Тахеометр Sokkia iX-602 используются для технологии гибридного позиционирования — Гибрид. Достаточно добавить спутниковый приемник Sokkia к имеющемуся оборудованию и расширить состав программного обеспечения на контроллере. Основные возможности ПО MAGNET Field on Board: работа с проектами от создания до редактирования, расчетный модуль COGO, вынос в натуру, отображение результатов измерений на мини-карте, сканирование, автоматизированный мониторинг и т.д.

Основные характеристики

Угловая точность, "	2
Точность измерения расстояний без отражателя, мм	± (2.0 мм + 2.0 ppm)
Точность измерения расстояний на призму, мм	± (2.0 мм + 2 ppm)
Рабочая температура	-20 +50ºС
IP	65
Диапазон работы компенсатора	±6
Дальность безотражательного режима, м	0.3-600

Возможности и особенности программного обеспечения MAGNET Field on Board

Работа с проектами (создание, удаление, настройка);
Импорт, экспорт данных различных форматов определение координат;
Обратная засечка;
Проектирование трассы, поперечников;
Измерение недоступного расстояния, превышения;
Обмер рулеткой;
Измерения со смещениями;
Вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
Расчетный модуль COGO;
Обратная задача;
Точка в направление;
Пересечение;
Инженерный калькулятор;
Расчет кривых;
Вычисление и подбор площади;
Расчет угла между тремя точками;
Расчет координат точек по смещению линии, кривой, трассы;
Расчет координат точек хода при вводе данных вручную;
Преобразование координат методом разворота относительно базовой точки;
Смещение системы координат по азимуту расстоянию высоте или координатам точек;
Преобразование координат по масштабу относительно базовой точки;
Плановые преобразования системы координат по соответствующим точкам;
Вычисление объема по разностям ЦМР;
Отображение результатов измерений или расчетов на миникарте;
Рисовка простейших элементов в процессе работы;
Программа «Автоматизированные круговые приемы»;
Программа «Автоматизированный мониторинг»;
Сканирование
Прибор изготавливается только в Японии

Технические характеристики

Измерение углов
Точность (с.к.о.) измерения угла одним приемом, "	2
Дискретность отсчетов	0,5" / 1"
Компенсатор
Тип	Двухосевой жидкостный
Диапазон работы, ’	±6
Точность, "	1
Зрительная труба
Длина, мм	142
Диаметр объектива, мм	38
Увеличение, крат	30
Подсветка	Есть
Изображение	Прямое
Угол поля зрения	1°30′
Разрешающая способность, "	2,5"
Наименьшее расстояние фокусирования, м	1,3
Дальность измерения расстояний
на одну призму, м	1.3 - 4000
на отражающую пленку, м	1.3 - 500
без отражателя, м	0.3 - 600
Точность измерения расстояний
без отражателя, мм	± (2 + 2 ppm)
на призму, мм	± (2.0 мм + 2 ppm)
Панель управления
Клавиатура	24 клавиш
Дисплей	Цветной жидкокристаллический сенсорный экран VWGA 4.3 дюйма
Подсветка	дисплей + клавиатура
Внешние условия эксплуатации прибора
Защита от внешних факторов (пыли, воды)	IP65
Рабочая температура, °С	-20°... +50°
Память
Внутренняя память	1 Гб
Интерфейсы
Съемный носитель информации	USB Flash
Беспроводный модуль Bluetooth	Есть (радиус действия до 600 м)
Коммуникационные порты	RS-232C, USB (Тип A), USB (Тип mini B)
Другие характеристики
Масса (включая аккумулятор и трегер), кг	5,8
Размеры прибора (ВхШхД), мм	355 × 212 ×172
Створоуказатель	Есть
Целеуказатель	Есть
Класс лазера для измерения расстояний	3R
Батарея питания
Модель	BDC72 (7.2B, 5.986 A/ч)
Выходное напряжение, В	7,2
Емкость, Ач	5986
Время работы от одного аккумулятора, ч	4 (+20ºС (углы и расстояния)
Ввод данных
Поправка за атмосферу	Есть
Постоянная отражателя	Есть
Сканирование
Наличие функции сканирования	Есть
Оптический центрир
Увеличение, крат	3
Диапазон фокусирования	от 0,5 м
Изображение	Прямое
Чувствительность уровней
Круглый	10"/2 мм
Компьютер
Операционная система	Windows Embedded Compact 7
Зарядное устройство
Модель	CDC77 (100-240В)
Входное напряжение, В	100-240
Рабочие температуры, °С	0°...+40°
Период зарядки, ч	8,0
Сервопривод и автоматическое слежение
Вращающий механизм	UltraSonic Direct Drive
Диапазон вращения	360°
Макс. скорость вращения	85° в секунду
Макс. скорость автослежения	15° в секунду
Дальность автослежения	По однопризменному отражателю PRISM2: от 1.3 до 600 м. По призме ATP1/ATP1S: от 2 до 600 м
Точность автонаведения	1.2 мм на 100 м
Прочее
Программное обеспечение	MAGNET Field On-Board
Наводящие винты	Сервопривод
Телекоммуникационный модуль TSshield "Защитник"	Опционально
Страна изготовления	Япония
Гарантийный срок	3 года
