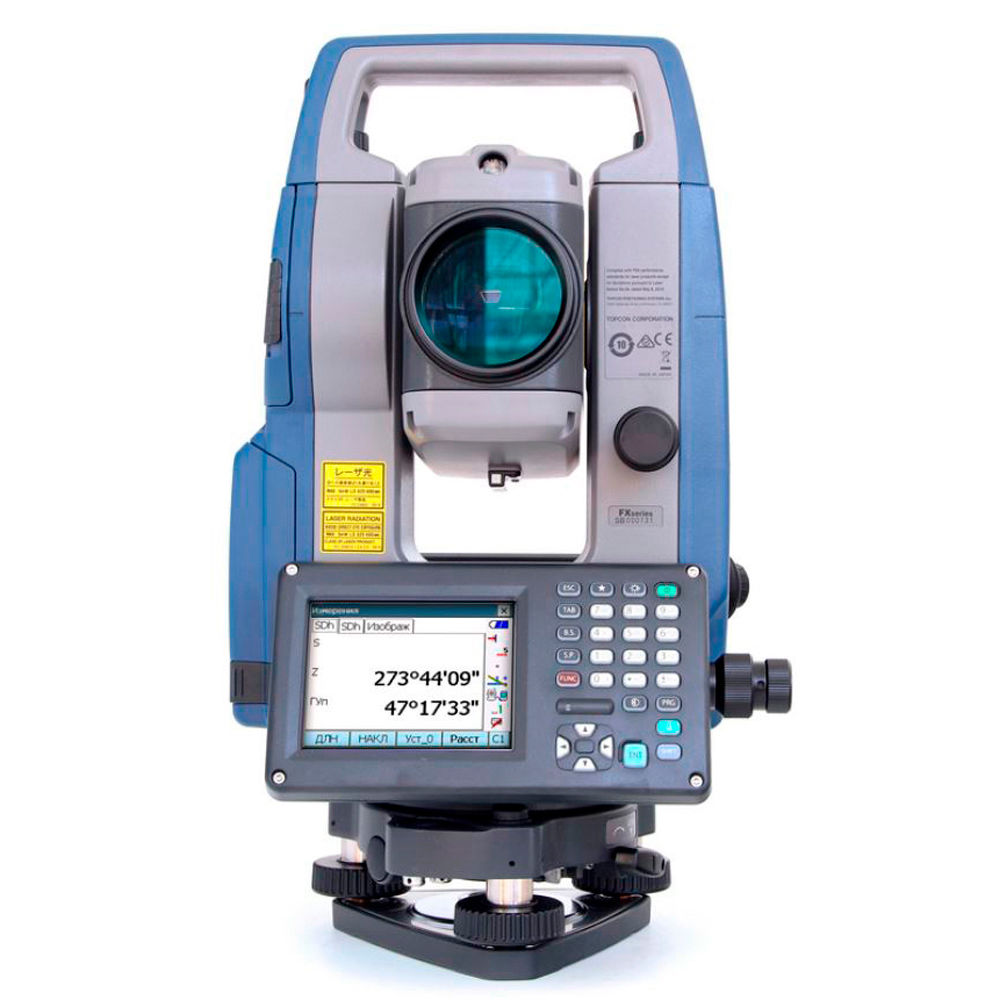

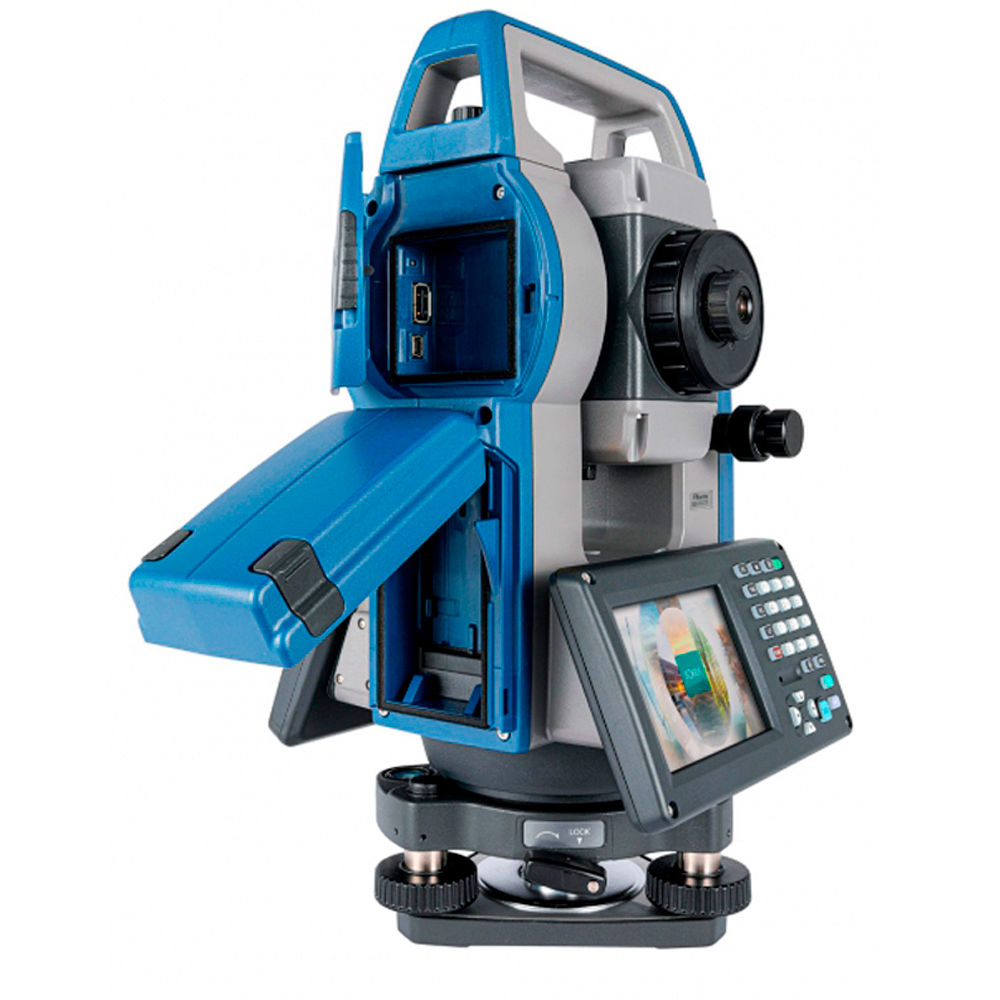

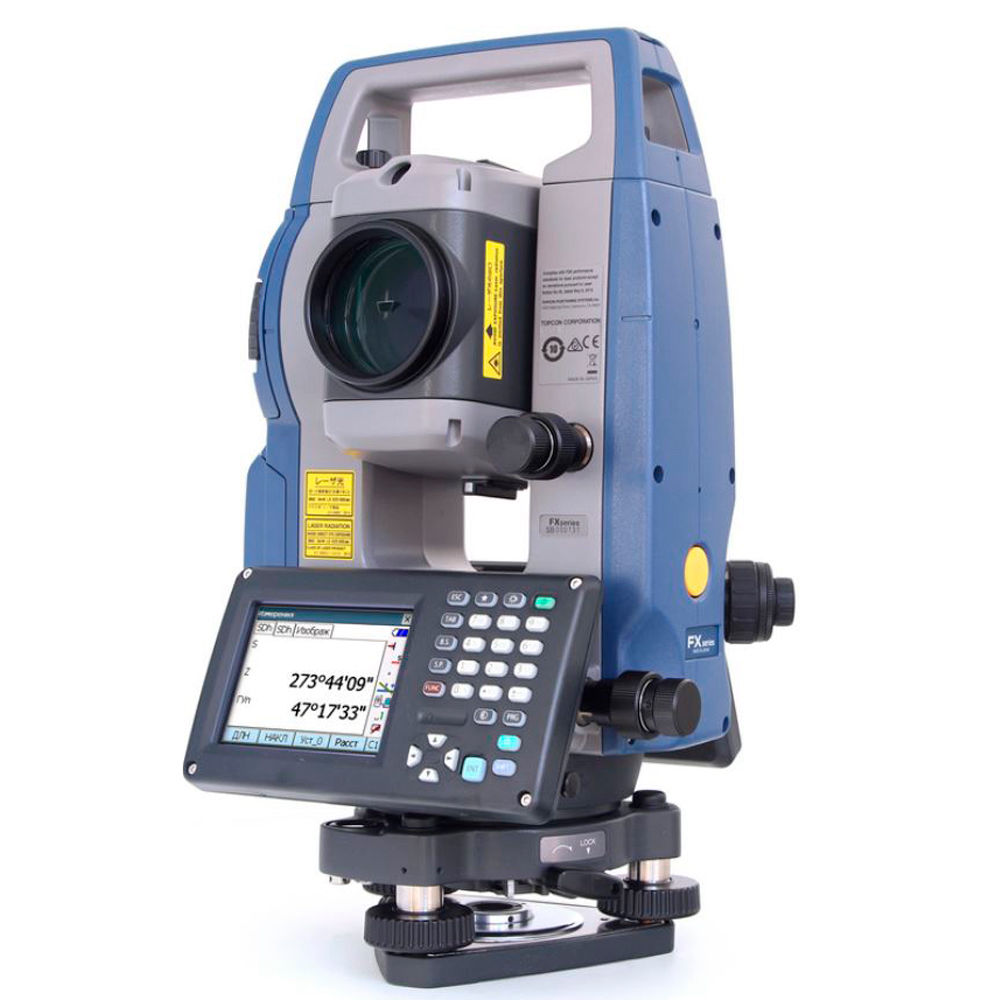

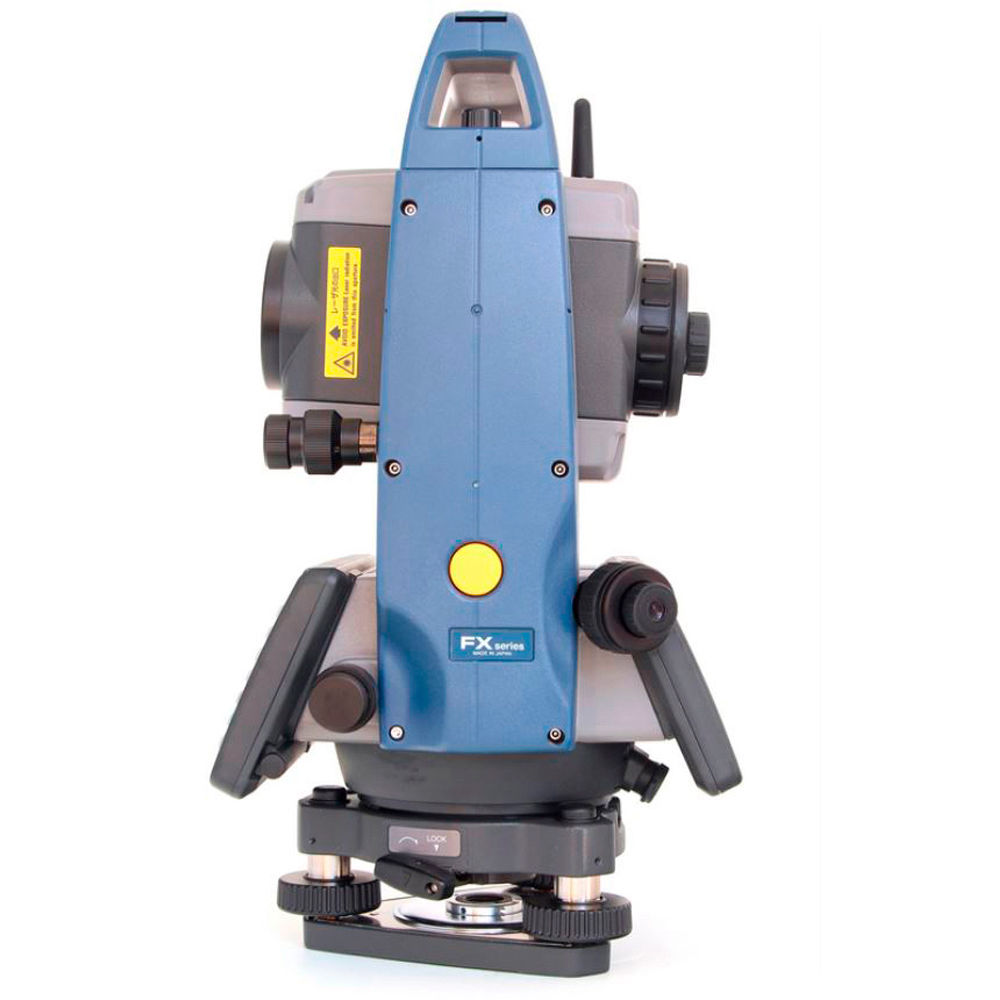

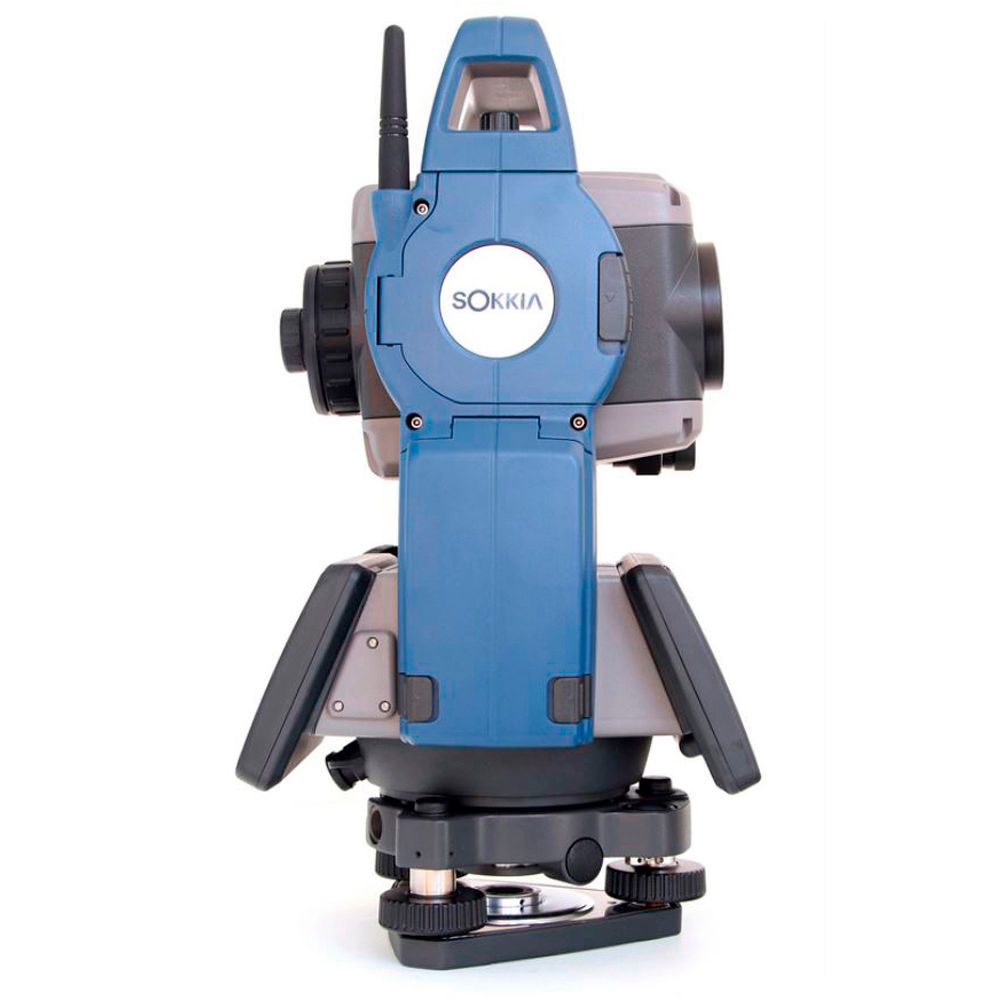

Тахеометр Sokkia FX-205

Описание

Тахеометр Sokkia FX-205 - это высокоточный электронный дальномер. Модель использует программное обеспечение Sokkia. Является новинкой на рынке тахеометров. Устройство имеет угловую точность 5”.

Тахеометр SOKKIA FX-205 оснащен современными технологиями и имеет широкие возможности программного обеспечения MAGNET Field построенные на современной операционной системе Windows EC7.

Новый фазовый дальномер которым оснащен тахеометр SOKKIA FX-205, уверенно выполняет измерения без отражателя до 1000 метров, что позволяет измерить большое количество объектов без необходимости перестановки прибора, а измерение расстояний тахеометрами SOKKIA новой серии FX-205 сквозь листву, ветви, заборы и другие препятствия теперь стали ещё проще и надёжнее. Теперь минимальное измеряемое расстояние составляет всего 30 см и дает возможным проводить измерения в ограниченном пространстве.

Цветной 3,5 дюймовый TFT дисплей с сенсорным вводом в сочетании с полной алфавитно-цифровой клавиатурой позволяют легко вводить нужную информацию и выполнять измерения. Электронный тахеометр SOKKIA FX-205 оснащен высокопроизводительным процессором с увеличенной до 1Гб внутренней памятью, тем самым позволяет быстрее загружать программные модули и сокращает время обработки данных.

Li-Ion аккумулятор нового поколения обеспечивает работоспособность прибора до 20 часов. Измерения можно запускать с помощью клавиши, расположенной на боковой панели прибора. Данная функция позволяет проводить измерения, не отрываясь от окуляра и не теряя визуального контроля точности наведения на цель.

Новая SOKKIA FX-205 применяет технологию LongLink, которая позволяет дистанционно на расстоянии до 300 метров управлять процессом измерений, используя переносные компьютеры. Программное обеспечение MAGNET Field c графическим пользовательским интерфейсом предоставляет неограниченные возможности проведения полевых вычислений, а отсутствие платных программных модулей позволяет получить максимальную функциональность без дополнительных затрат.

Современные технологии и многофункциональное программное обеспечение делают тахеометр SOKKIA FX-205 незаменимым помощником в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и во многих других приложениях.

Основные характеристики

Угловая точность, "	5
Точность измерения расстояний без отражателя, мм	± (2 + 2x10-6 х D)
Точность измерения расстояний на отражающую пленку, мм	± (2 + 2x10-6 х D)
Рабочая температура	-20 +50ºС
IP	65
Диапазон работы компенсатора	±6
Дальность безотражательного режима, м	0.3-1000

Особенности

• Высокий класс защиты IP65 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
• Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 20 часов в режиме измерения расстояний каждые 30 секунд
• Уверенные измерения без отражателя до 1000 метров на различные поверхности
• Высокая точность измерения расстояний (1.5 мм + 2 ppm на призму, 2 мм + 2 ppm без отражателя)
• Минимально измеряемое расстояние 30 см.
• Время измерения расстояний 0,9 секунды
• Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
• Двухосевой компенсатор с диапазоном работы ± 6'
• Клавиша запуска измерений на боковой панели
• Переключение режима работы «без отражателя» - «призма» - «пленка» с помощью одной кнопки
• Два цветных 3,5 дюймовых TFT QVGA дисплея с сенсорным вводом
• Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках
• Память: внутренняя (1 Гб) + внешняя (USB flash диск)
• Порты USB A и miniUSB для расширения памяти и передачи данных
• Створоуказатель для быстрого выноса точек (во всех моделях)
• Лазерный центрир (опционально)
• Технология Longlink позволяет подключить внешний контроллер и управлять процессом сбора данных на удалении до 300 м от прибора (Указана дальность действия модуля, установленного в тахеометре. Дальность работы также зависит от модуля Bluetooth, установленного в контроллере управления).
• Многофункциональное программное обеспечение MAGNET Field
• Поддержка форматов SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation, KML, KMZ, PDF
• Простой экспорт и импорт популярных CAD форматов DXF и DWG
• Загрузка чертежей в тахеометр и операции с ними
• Все приборы изготавливаются только в Японии

Технические характеристики

Точность измерения углов	5”
Дальность измерения расстояний
без отражателя	0.3 - 1000 м
на одну призму	1.3 - 6000 м
на отражающую пленку	1.3 - 500 м
Точность измерения расстояний
без отражателя	± (2 + 2x10-6 х D)
на призму	± (1.5 + 2x10-6 х D)
на отражающую пленку	± (2 + 2x10-6 х D)
Интервал измерения расстояний
точный режим	0.9 сек
быстрый режим	0.7 сек
режим слежения	0.4 сек
Центрирование
тип центрира	оптический (лазерный опционально)
точность	<0.5
створоуказатель	есть (зелёный / красный), три уровня яркости, видимость до 150 м
целеуказатель	нет данных
Компенсатор
тип	двухосевой
диапазон работы	±6'
Зрительная труба
увеличение	30х
подсветка сетки нитей	есть
min расстояние фокусировки	нет данных
Питание
время работы без подзарядки батареи	20 ч
время зарядки	около 8 ч
Управление
клавиатура	29 клавиш с подсветкой на панели управления + клавиша на боковой панели
дисплей	с одной стороны прибора, 3,5 дюйма, цветной TFT QVGA, сенсорный ввод (Дополнительный дисплей при КП опционально)
Интерфейсы
внешний накопитель	USB флэш диски (до 32 ГБ)
bluetooth	есть (радиус действия до 300 м)
коммуникационные порты	RS232C / USB 2.0 Host (Тип А) / USB тип miniB
Прочие характеристики
Память	1 Гб
Наводящие винты	односкоростные с закрепительными механизмами
Влагопылезащита	IP65
Масса	5.7 кг
Рабочая температура	–20°C до + 50°C
Программное обеспечение	MAGNET Field операции с файлами и проектами (создание, настройки, преобразования, импорт и экспорт в различные форматы) создание элементов (точка, группы точек, слои, площади, плоскости, поверхности, линейные объекты, трассы) координатная геометрия (ОГЗ, точка в направлении, научный калькулятор, создание кривых, вычисление площади, вычисление углов, вычисление пересечений, вычисления элементов с заданным смещением, преобразования точек, уравнивание хода, объем по ЦМР, горизонтали, создание плана) интерактивная карта (создание и редактирование элементов на карте, вынос элементов с карты, операции со слоями) установка станции (Обратная засечка 2D и 3D, ориентирование на известной станции, определение отметки станции, задание станции относительно известной линии, сдвиг станции) топосъемка (отображение измерений на интерактивной настраиваемой карте) разбивка (точек, линий, кривых, трасс, откосов, вынос относительно ЦМР) встроенная справочная система (с привязкой к пунктам меню) Basic режим простые измерения с сохранением данных; обратная засечка; определение координат; вынос точек; измерения со смещением; высота недоступного объекта; определение недоступного расстояния; вычисление площади.
Формат данных	SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation, KML, KMZ, PDF
Габариты	нет данных
Страна изготовления	Япония
Гарантийный срок	5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно)

Программное обеспечение

• MAGNET Field операции с файлами и проектами (создание, настройки, преобразования, импорт и экспорт в различные форматы)
• Создание элементов (точка, группы точек, слои, площади, плоскости, поверхности, линейные объекты, трассы)
• Координатная геометрия (ОГЗ, точка в направлении, научный калькулятор, создание кривых, вычисление площади, вычисление углов, вычисление пересечений, вычисления элементов с заданным смещением, преобразования точек, уравнивание хода, объем по ЦМР, горизонтали, создание плана)
• Интерактивная карта (создание и редактирование элементов на карте, вынос элементов с карты, операции со слоями)
• Установка станции (Обратная засечка 2D и 3D, ориентирование на известной станции, определение отметки станции, задание станции относительно известной линии, сдвиг станции)
• Топосъемка (отображение измерений на интерактивной настраиваемой карте)
• Разбивка (точек, линий, кривых, трасс, откосов, вынос относительно ЦМР)
• Встроенная справочная система (с привязкой к пунктам меню)
• Basic режим простые измерения с сохранением данных; обратная засечка; определение координат; вынос точек; измерения со смещением; высота недоступного объекта; определение недоступного расстояния; вычисление площади.

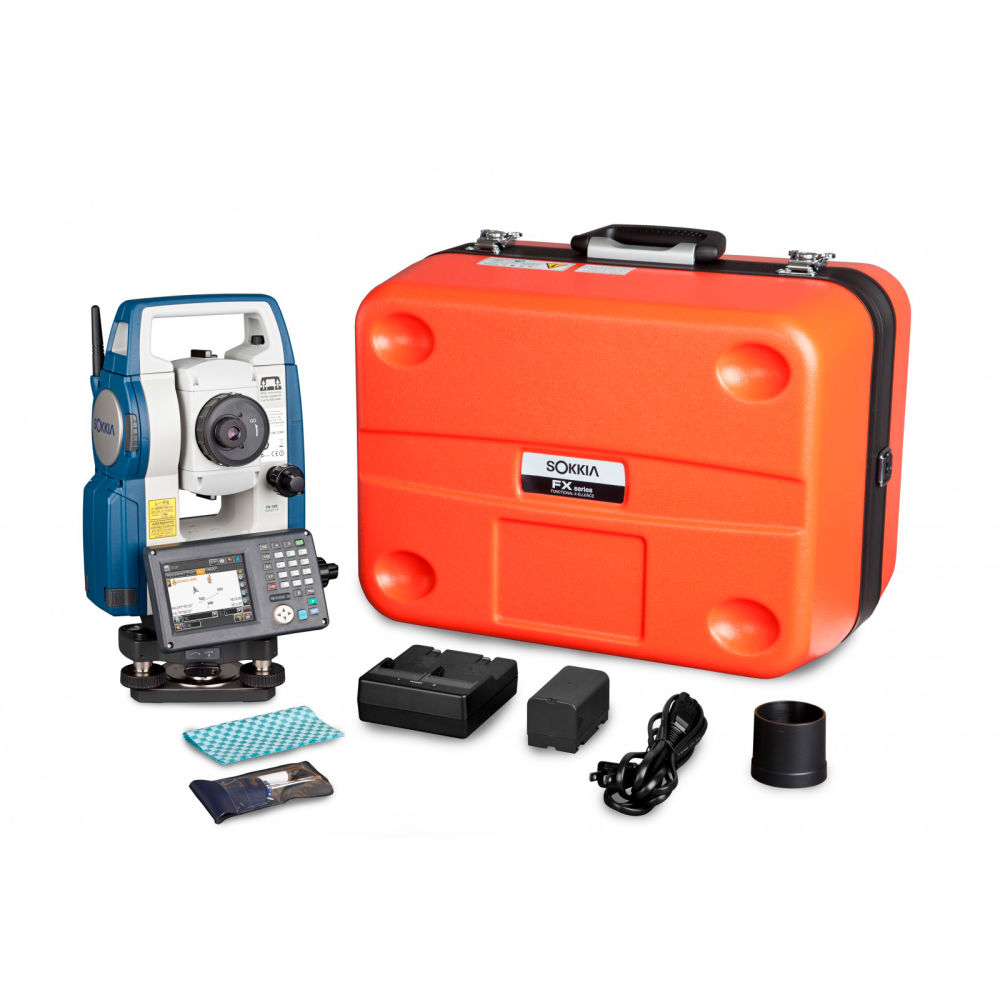

Комплектация

• Электронный тахеометр на триггере.
• Li-Ion аккумулятор, зарядное устройство.
• USB flash диск.
• Крышка объектива.
• Бленда.
• Юстировочные инструменты.
• Руководство пользователя на русском языке.
• Футляр.
• Плечевые ремни.
• Свидетельство о поверке.
