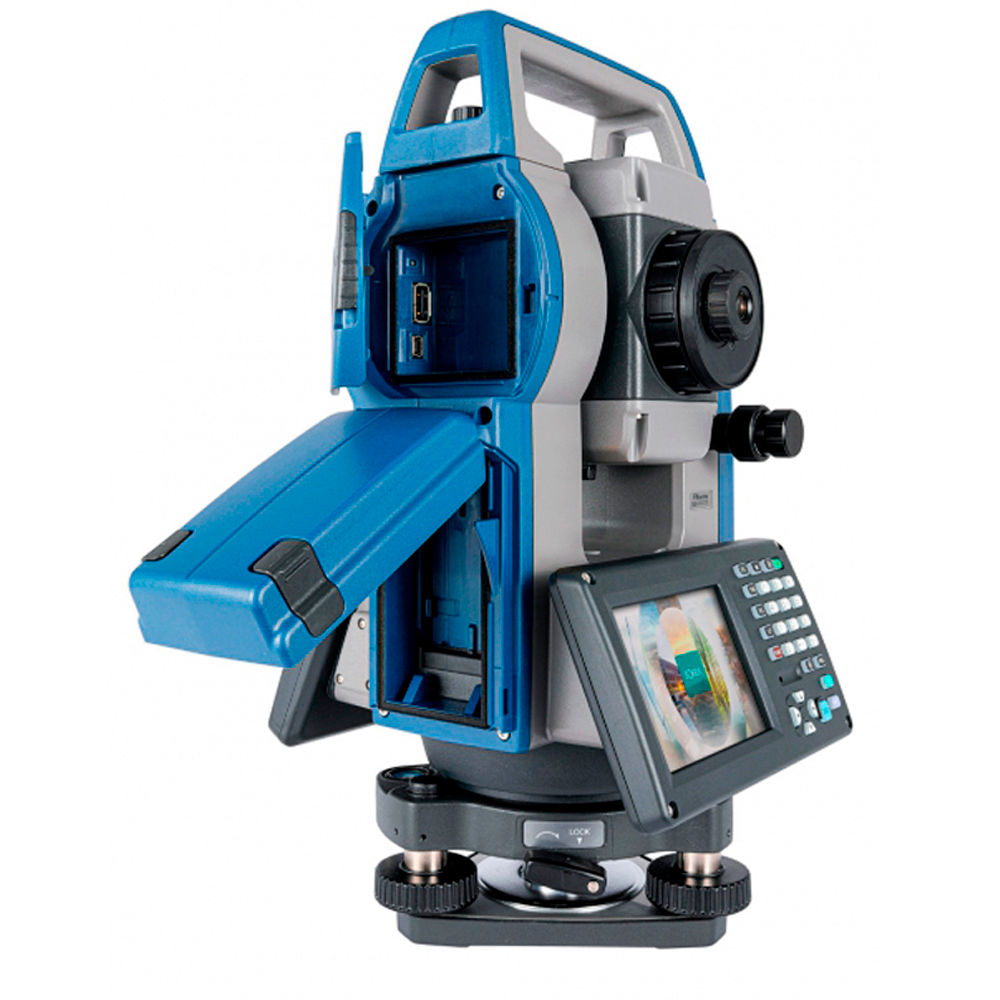

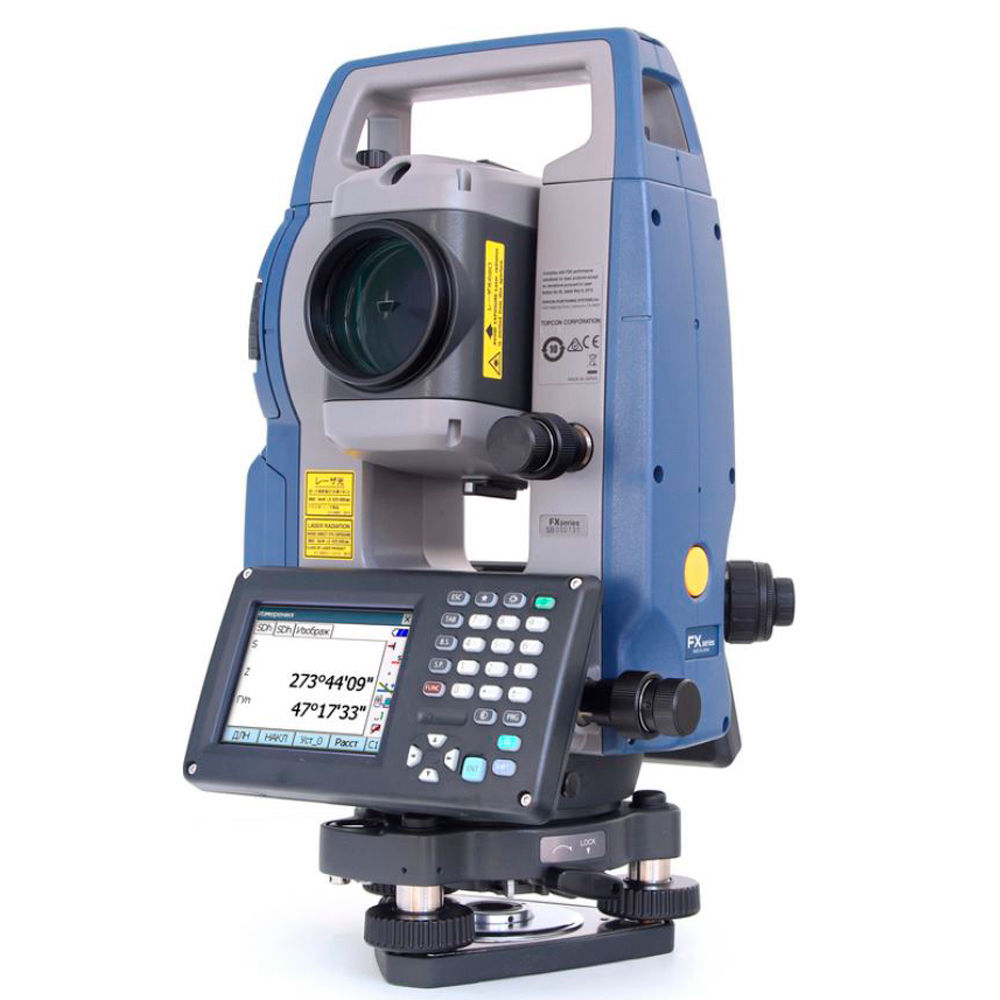

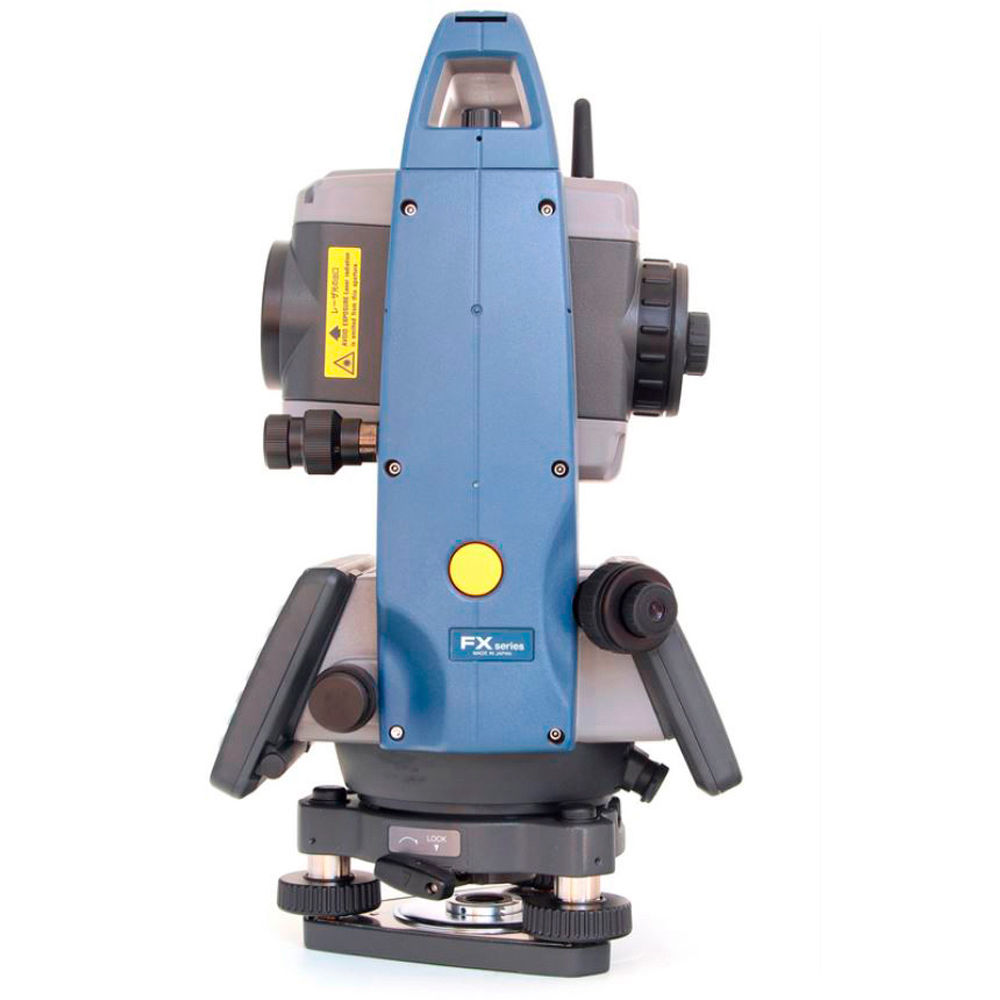

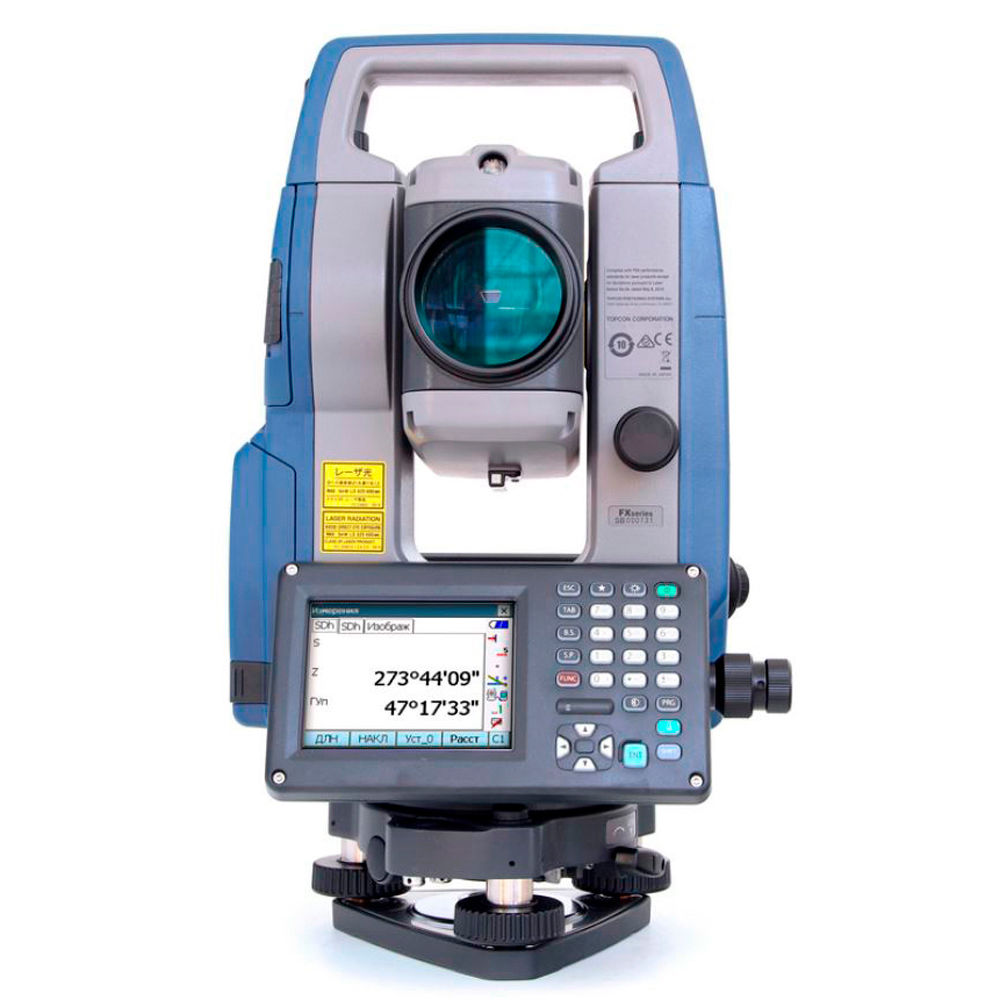

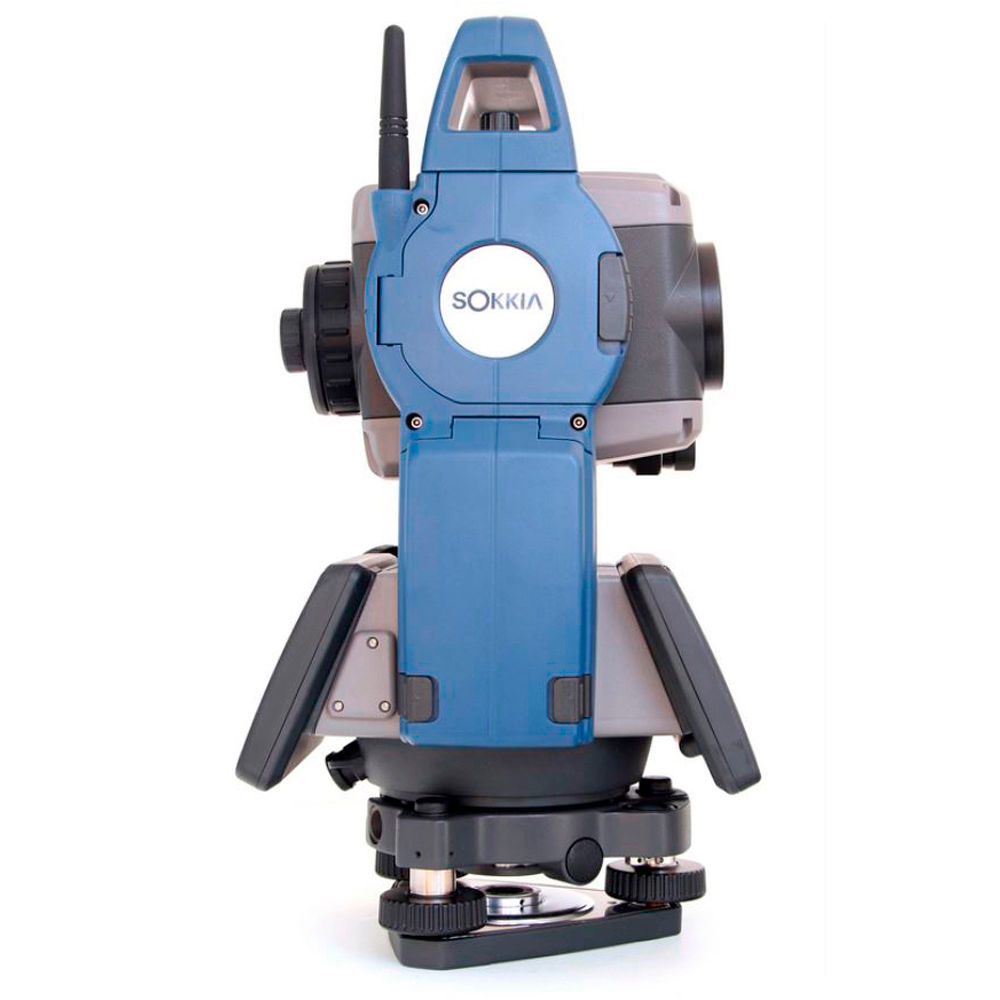

Тахеометр Sokkia FX-201

Описание

Тахеометр Sokkia FX-201 - это высокоточный электронный дальномер. Модель использует программное обеспечение Sokkia. Является новинкой на рынке тахеометров. Устройство имеет угловую точность 1”.

Тахеометр SOKKIA FX-201 оснащен современными технологиями и имеет широкие возможности программного обеспечения MAGNET Field построенные на современной операционной системе Windows EC7.

Новый фазовый дальномер которым оснащен тахеометр SOKKIA FX-201, уверенно выполняет измерения без отражателя до 1000 метров, что позволяет измерить большое количество объектов без необходимости перестановки прибора, а измерение расстояний тахеометрами SOKKIA новой серии FX-201 сквозь листву, ветви, заборы и другие препятствия теперь стали ещё проще и надёжнее. Теперь минимальное измеряемое расстояние составляет всего 30 см и дает возможным проводить измерения в ограниченном пространстве.

Цветной 3,5 дюймовый TFT дисплей с сенсорным вводом в сочетании с полной алфавитно-цифровой клавиатурой позволяют легко вводить нужную информацию и выполнять измерения. Электронный тахеометр SOKKIA FX-201 оснащен высокопроизводительным процессором с увеличенной до 1Гб внутренней памятью, тем самым позволяет быстрее загружать программные модули и сокращает время обработки данных.

Li-Ion аккумулятор нового поколения обеспечивает работоспособность прибора до 20 часов. Измерения можно запускать с помощью клавиши, расположенной на боковой панели прибора. Данная функция позволяет проводить измерения, не отрываясь от окуляра и не теряя визуального контроля точности наведения на цель.

Новая SOKKIA FX-201 применяет технологию LongLink, которая позволяет дистанционно на расстоянии до 300 метров управлять процессом измерений, используя переносные компьютеры. Программное обеспечение MAGNET Field c графическим пользовательским интерфейсом предоставляет неограниченные возможности проведения полевых вычислений, а отсутствие платных программных модулей позволяет получить максимальную функциональность без дополнительных затрат.

Современные технологии и многофункциональное программное обеспечение делают тахеометр SOKKIA FX-201 незаменимым помощником в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и во многих других приложениях.

Основные характеристики

Угловая точность, "	1
Точность измерения расстояний без отражателя, мм	± (2 + 2x10-6 х D)
Точность измерения расстояний на отражающую пленку, мм	± (2 + 2x10-6 х D)
Рабочая температура	-20 +50ºС
IP	65
Диапазон работы компенсатора	±6
Дальность безотражательного режима, м	0.3-1000

Особенности

• Высокий класс защиты IP65 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
• Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 20 часов в режиме измерения расстояний каждые 30 секунд
• Уверенные измерения без отражателя до 1000 метров на различные поверхности
• Высокая точность измерения расстояний (1.5 мм + 2 ppm на призму, 2 мм + 2 ppm без отражателя)
• Минимально измеряемое расстояние 30 см.
• Время измерения расстояний 0,9 секунды
• Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
• Двухосевой компенсатор с диапазоном работы ± 6'
• Клавиша запуска измерений на боковой панели
• Переключение режима работы «без отражателя» - «призма» - «пленка» с помощью одной кнопки
• Два цветных 3,5 дюймовых TFT QVGA дисплея с сенсорным вводом
• Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках
• Память: внутренняя (1 Гб) + внешняя (USB flash диск)
• Порты USB A и miniUSB для расширения памяти и передачи данных
• Створоуказатель для быстрого выноса точек (во всех моделях)
• Лазерный центрир (опционально)
• Технология Longlink позволяет подключить внешний контроллер и управлять процессом сбора данных на удалении до 300 м от прибора (Указана дальность действия модуля, установленного в тахеометре. Дальность работы также зависит от модуля Bluetooth, установленного в контроллере управления).
• Многофункциональное программное обеспечение MAGNET Field
• Поддержка форматов SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation, KML, KMZ, PDF
• Простой экспорт и импорт популярных CAD форматов DXF и DWG
• Загрузка чертежей в тахеометр и операции с ними
• Все приборы изготавливаются только в Японии

Технические характеристики

Измерение углов
Точность (с.к.о.) измерения угла одним приемом, "	1
Компенсатор
Тип	двухосевой
Диапазон работы, ’	±6
Зрительная труба
Увеличение, крат	30
Подсветка	сетка нитей
Дальность измерения расстояний
на одну призму, м	1.3 - 6000
на отражающую пленку, м	1.3 - 500
без отражателя, м	0.3 - 1000
Точность измерения расстояний
без отражателя, мм	± (2 + 2x10-6 х D)
на отражающую пленку, мм	± (2 + 2x10-6 х D)
на призму, мм	± (1.5 + 2x10-6 х D)
Панель управления
Клавиатура	29 клавиш с подсветкой на панели управления + клавиша на боковой панели
Дисплей	С двух сторон прибора, 3,5 дюйма, цветной TFT QVGA, сенсорный ввод
Подсветка	дисплей + клавиатура
Внешние условия эксплуатации прибора
Защита от внешних факторов (пыли, воды)	IP65
Рабочая температура, °С	-20°... +50°
Интервал измерения расстояний
Точный режим, с	0.9
Быстрый режим, с	0.7
Слежение, с	0.4
Память
Внутренняя память	1 Гб
Интерфейсы
Съемный носитель информации	USB флэш диски (до 32 ГБ)
Беспроводный модуль Bluetooth	Есть (радиус действия до 300 м)
Коммуникационные порты	RS232C / USB 2.0 Host (Тип А) / USB тип miniB
Центрир
Тип центрира	Оптический (лазерный опционально)
Точность центрира, мм	< 0.5
Другие характеристики
Створоуказатель	Есть (зелёный / красный), три уровня яркости, видимость до 150 м
Лазерный визир	Есть
Батарея питания
Время работы от одного аккумулятора, ч	20
Время заряда одного аккумулятора, ч	около 8
Вес
Масса (включая аккумулятор и трегер), кг	5.7
Прочее
Программное обеспечение	MAGNET Field
Наводящие винты	Односкоростные с закрепительными механизмами
Формат данных	SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation, KML, KMZ, PDF
Страна изготовления	Япония
Гарантийный срок	5 лет (ежегодное прохождение ТО в авторизованном сервисном центре в гарантийный период обязательно)

Программное обеспечение

• MAGNET Field операции с файлами и проектами (создание, настройки, преобразования, импорт и экспорт в различные форматы)
• Создание элементов (точка, группы точек, слои, площади, плоскости, поверхности, линейные объекты, трассы)
• Координатная геометрия (ОГЗ, точка в направлении, научный калькулятор, создание кривых, вычисление площади, вычисление углов, вычисление пересечений, вычисления элементов с заданным смещением, преобразования точек, уравнивание хода, объем по ЦМР, горизонтали, создание плана)
• Интерактивная карта (создание и редактирование элементов на карте, вынос элементов с карты, операции со слоями)
• Установка станции (Обратная засечка 2D и 3D, ориентирование на известной станции, определение отметки станции, задание станции относительно известной линии, сдвиг станции)
• Топосъемка (отображение измерений на интерактивной настраиваемой карте)
• Разбивка (точек, линий, кривых, трасс, откосов, вынос относительно ЦМР)
• Встроенная справочная система (с привязкой к пунктам меню)
• Basic режим простые измерения с сохранением данных; обратная засечка; определение координат; вынос точек; измерения со смещением; высота недоступного объекта; определение недоступного расстояния; вычисление площади.

Комплектация

• Электронный тахеометр на триггере.
• Li-Ion аккумулятор, зарядное устройство.
• USB flash диск.
• Крышка объектива.
• Бленда.
• Юстировочные инструменты.
• Руководство пользователя на русском языке.
• Футляр.
• Плечевые ремни.
• Свидетельство о поверке.
