Генератор трассировочный АГ-107

Генератор трассировочный АГ-107
Генератор трассировочный АГ-107
Генератор трассировочный АГ-107
126 200 руб.


Запросить счет

Назначение

Трассировочный генератор АГ-107 предназначен для создания электрического сигнала в трассах скрытых коммуникаций при электромагнитном методе трассопоиска.

Генератор АГ-107 – это улучшенная версия хорошо зарекомендовавшего себя генератора АГ-105.

Особенности генератора

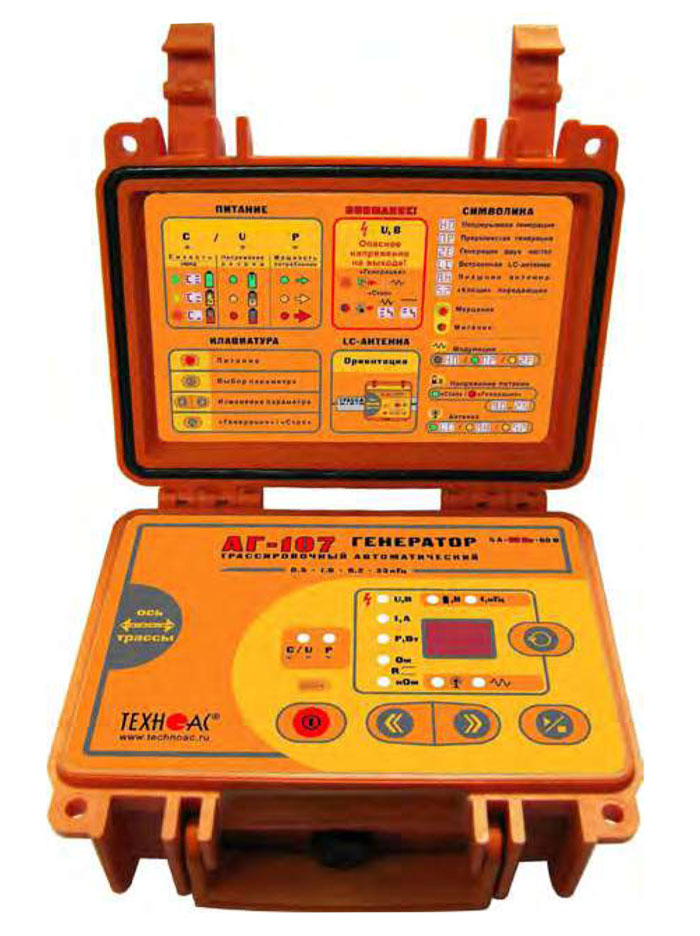

Главной отличительной особенностью являются небольшие масса и габариты устройства при достаточно высокой выходной мощности. Габариты переносного устройства в корпусе-кейсе составляют 216х180х105 мм, а вес не превышает 2 кг.

По сравнению с генератором АГ-105, обновленный генератор АГ-107 имеет следующие особенности:

  • максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы;
  • максимальное выходное напряжение до 60 В;
  • встроенные в корпус аккумуляторные элементы питания;
  • возможность работы от внешнего внешнего источника питания 10...25 В;
  • увеличенная мощность встроенной индукционный антенны;
  • увеличенное время работы, несмотря на повышение выходной мощности;
  • сигнализация и защита от подключения на нагрузку с напряжением
  • реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах).

Генератор АГ-107 – лучший в классе «портативных трассировочных генераторов с автономным питанием» по соотношению качественных показателей: «мощность – ресурс – габариты – вес».

Прибор выдает сигнал синусоидальной формы непрерывно «НП» или прерывисто «ПР» для трассировки кабелей и металлических трубопроводов или специальный двухчастотный сигнал «2F» для идентификации «чужой» коммуникации или для дефектоскопии утечек тока в землю.

Такая уникальная (среди аналогичных генераторов) особенность, как необычно высокий возможный выходной ток (до 5 А), позволяет производить трассировку малоприспособленных для этого чрезвычайно «низкоомных» коммуникаций (например, «заземленных» трубопроводов), когда значительная часть выходного тока непроизводительно утекает через землю уже вблизи места подключения.

Встроенная передающая антенна (излучающий резонансный LC-контур) создает достаточно интенсивное электромагнитное поле при относительно низком энергопотреблении. Возможно подключение внешней передающей антенны, создающей особо интенсивное излучение и обеспечивающей непосредственный доступ к «заглубленным» коммуникациям. Подключаемые передающие индукционные клещи позволяют бесконтактным способом особо эффективно возбуждать трассировочный ток конкретно в одной «выделенной» из нескольких близлежащих коммуникаций (в том числе, находящейся под напряжением).

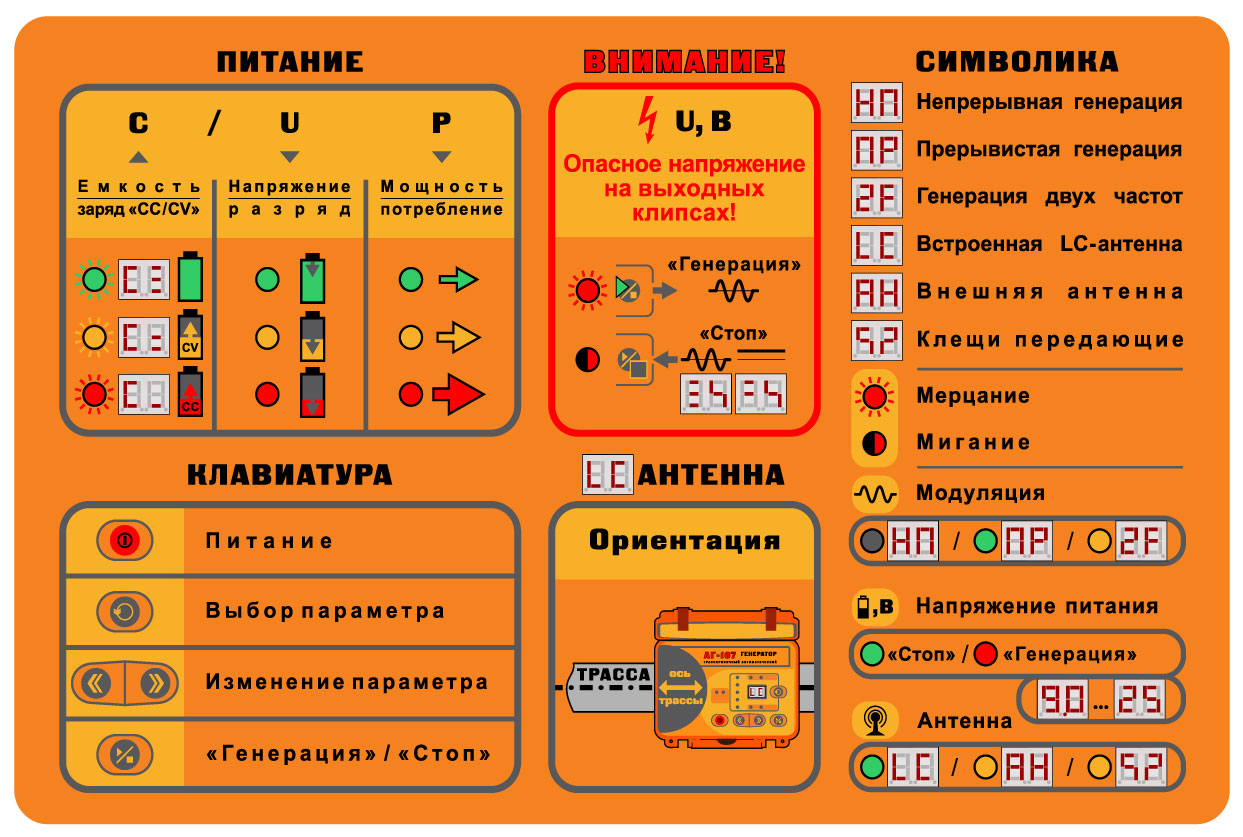

Высокая надежность обеспечивается реализацией защиты от всевозможных недопустимых факторов:

  • при превышении допустимого напряжения внешнего питания (> 27 В) включается кратковременное аудиовизуальное оповещение, и затем происходит автовыключение;
  • при наличии в режиме «стоп» на выходе генератора напряжения включается аудиовизуальное оповещение, и возможность генерации блокируется;
  • при достижении на выходе генератора напряжения «порога безопасности» (42 В) включается специальная «тревожная» аудиовизуальная сигнализация и автосогласование прерывается;
  • защита от короткого замыкания на выходе (короткое замыкание в процессе автосогласования приводит к автовыключению, а в «установившемся режиме» вызывает повторное автосогласование).

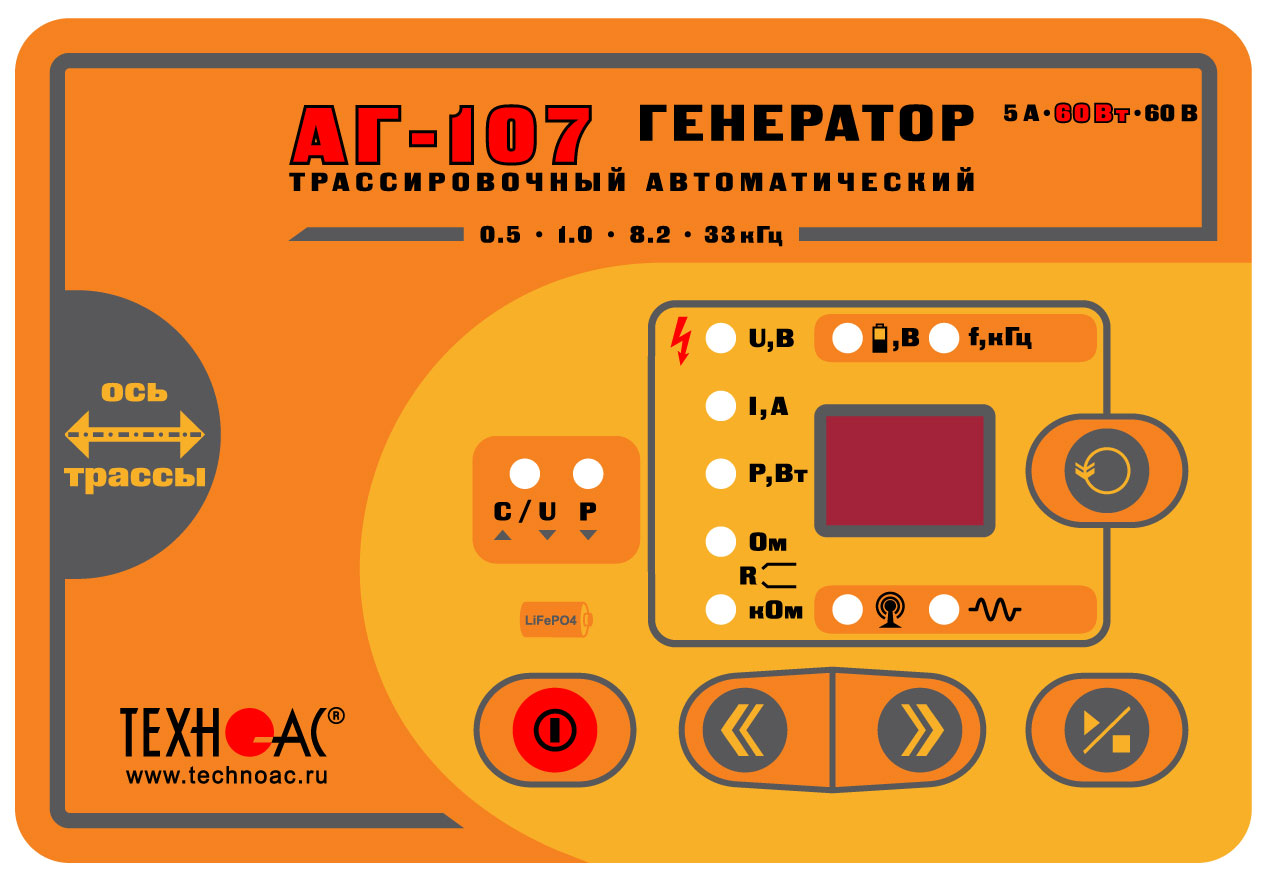

Встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания.

Автоматическое управление выходной мощностью. При понижении напряжения источника питания в процессе генерации (например, при естественном разряде встроенного аккумулятора) пропорционально (ступенчато) понижается потребляемая мощность, что значительно продлевает «жизненный цикл» аккумулятора. Поэтому, при поиске, не происходит преждевременная «потеря трассы», а понижение уровня сигнала компенсируется широким диапазоном ручной или автоматической регулировки чувствительности приемных устройств от «ТЕХНО-АС».

Степень защиты IP65 полностью исключает проникновение внутрь пыли и струй воды при закрытой крышке.



Технические характеристики

ПараметрЗначение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»
Нагрузка «клипсы» или «клещи» 512 / 1024 / 8192 / 32768
«Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы Встроенная передающая антенна «LC»
Внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки синусоидального сигнала)
Длительность посылки 0,1 сек
Частота следования посылок 1 Гц
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1)
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»
3 – при частоте 32768 Гц
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 48 – в двухчастотном режиме модуляции «2F»
60 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом
60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом
Источники питания
Автономный аккумулятор 4 элемента LiFePO4 26700 3,2 В
Зарядное устройство Специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой.
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Автоматические выключения прибора При напряжении питания < 8,8 В – выключение
При напряжении питания > 27 В – выключение
При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование
При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование
При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»
При «длительном» (≈100 сек) простое в режиме «стоп» (если  не нажимаются кнопки) – выключение
Конструктивные параметры
Выходной усилитель мощ- ности Технология - модифицированный CLASS D КПД до 85%
Светодиодные индикаторы Отдельные светодиоды, обозначающие параметры и режимы
Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры элек- тронного блока (кейса), не более, мм 216х180х105 мм
Вес электронного блока, не более, кг 1,8
Условия эксплуатации
Допустимый диапазон тем- ператур окружающей среды при эксплуатации -30…+60 °С
Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)



Комплектация

  • Генератор трассировочный АГ-107
  • Кабель выходной
  • Кабель внешнего аккумулятора
  • Кабель заземления
  • Штыри заземления (2 шт.)
  • Контакты магнитные (2 шт.)
  • Устройство зарядное

Дополнительное оборудование (поставляется по отдельному заказу):

  • Антенна индукционная передающая
  • Клещи индукционные передающие
Файлы для скачивания
Руководство по эксплуатацииСкачать
