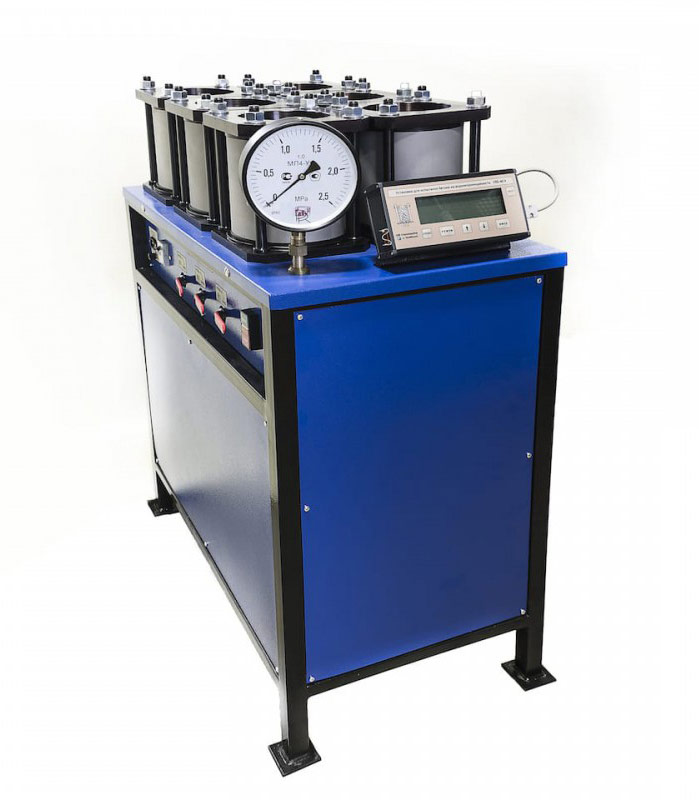

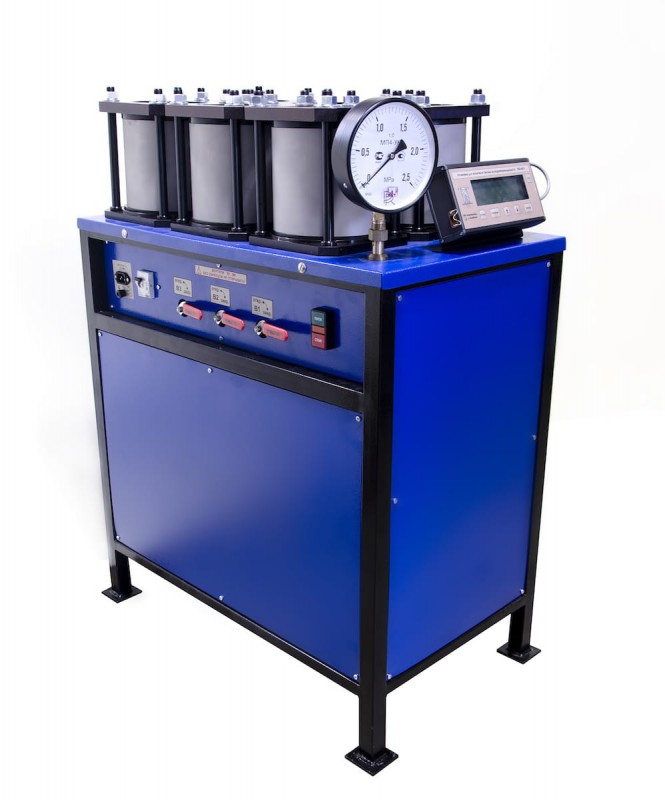

Установка для испытания образцов бетона на водонепроницаемость УВБ-МГ4, УВБ-МГ4.01
Установки УВБ-МГ4 и УВБ-МГ4.01 предназначены для испытания бетонных образцов-цилиндров на водонепроницаемость по методу «мокрого пятна» и коэффициенту фильтрации в соответствии с ГОСТ 12730.5.
Установка предназначена для работы в помещениях исследовательских, строительных и заводских лабораторий при температуре +10…+40ºС.
Установка обеспечивает выполнение испытаний образцов бетона на водонепроницаемость в автоматическом режиме. Управление работой установки осуществляется микроконтроллером в соответствии с установленными оператором исходными данными (высота образца и выдержка на ступени), при этом подъем и поддержание давления воды, выдержка на ступени, фиксация времени появления «мокрого пятна» на каждом из образцов и прекращение испытаний осуществляется автоматически.
Результаты испытаний заносятся в архив блока управления в реальном масштабе времени.

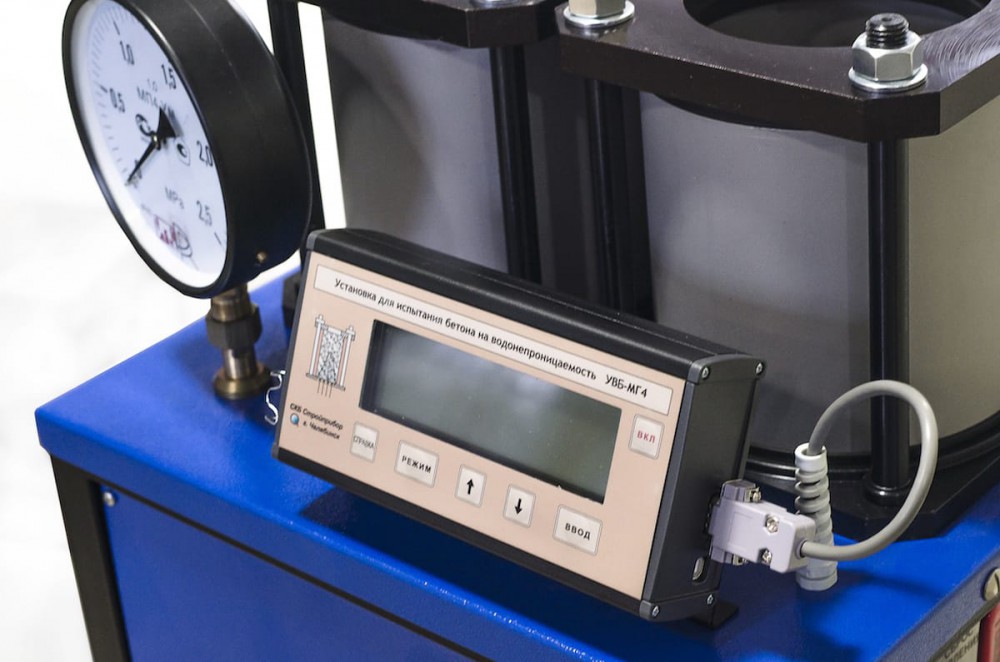

В процессе испытаний информация о давлении, ступени, времени испытаний и состоянии образцов выводится на графический дисплей.
Установка имеет энергонезависимую память на 99 результатов испытаний (серий) и режим передачи данных на ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Технические характеристики
| Наименование характеристик | УВБ-МГ4 | УВБ-МГ4.01 | |
| Цена, рублей (НДС не облагается) | 390 000 | 435 000 | |
| Диапазон задаваемого избыточного давления, МПа | от 0 до 1,2 | от 0 до 2,0 | |
| Давление воды на ступенях нагружения, МПа | 0,2; 0,4; 0,6; 0,8; 1,0; 1,2 | 0,2; 0,4; 0,6; 0,8; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0 |
|
| Основная относительная погрешность поддержания давления на ступени нагружения, % | 3 | ||
| Количество образцов одновременно устанавливаемых в установке, шт. | 6 | ||
| Диаметр бетонных образцов, мм | 150 | ||
| Диаметр открытых торцевых поверхностей бетонных образцов, мм | 130+51 | ||
| Допускаемая высота образцов, мм | 30; 50; 100; 150* | ||
| Диапазон временных интервалов задаваемых на каждой ступени нагружения, мин | 0÷30; 240; 360; 720; 960 | ||
| Габаритные размеры установки (длина, ширина, высота), мм, не более | 750x450x1240 | ||
| Масса установки, кг, не более | 120 | ||
| Водоснабжение оборотное. Объем жидкости заливаемой в бак, л | 10 | ||
| Установленная мощность, кВт | 1,5 | ||
| Напряжение питания, В | 220 | ||
| Примечание - Гильзы для испытания образцов высотой 30, 50 и 100 мм поставляются по спецзаказу. | |||
Комплектация
Установка УВБ-МГ4, манометр, блок управления, приспособление для проверки герметичности трубопроводов, датчик влажности (6 шт.), гаечный ключ, гильзы для испытания образцов высотой 150 мм (6 шт.), USB кабель связи с ПК, программное обеспечение, руководство по эксплуатации, упаковочная тара.
По спецзаказу: методика аттестации ПМА.003-2009, гильзы для испытания образцов высотой 30, 50 и 100 мм.
