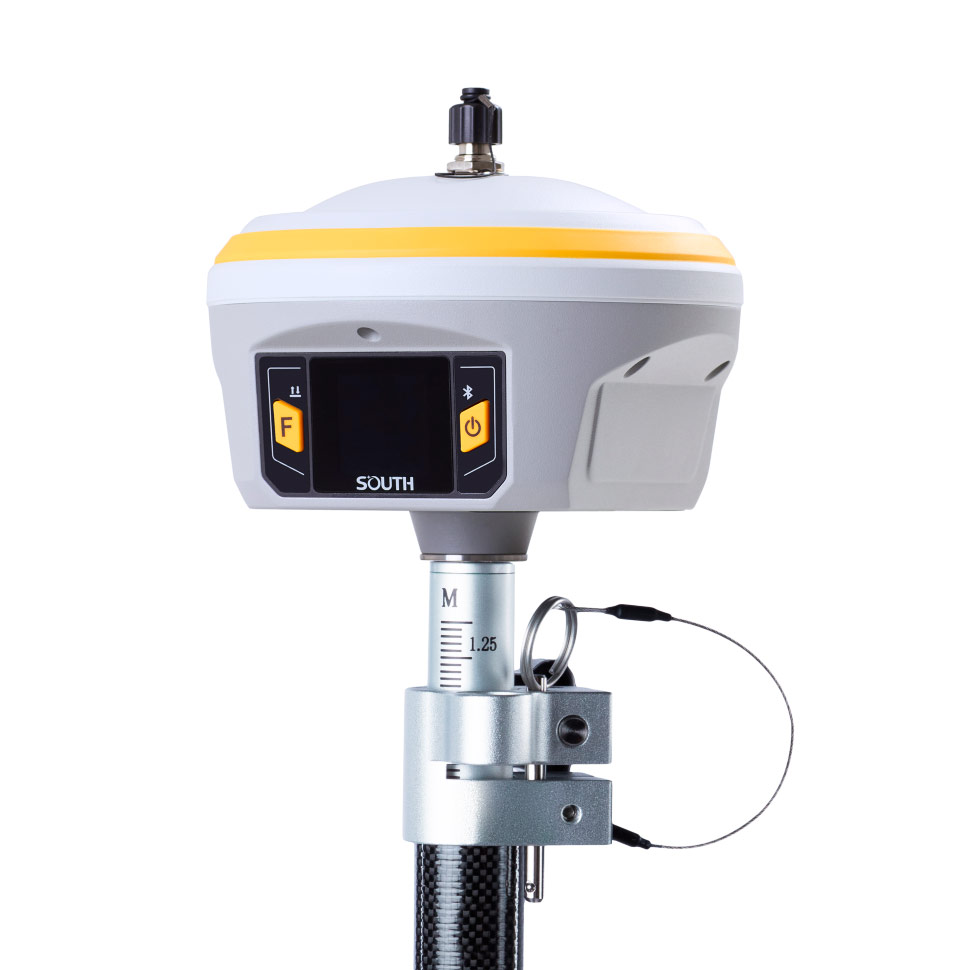

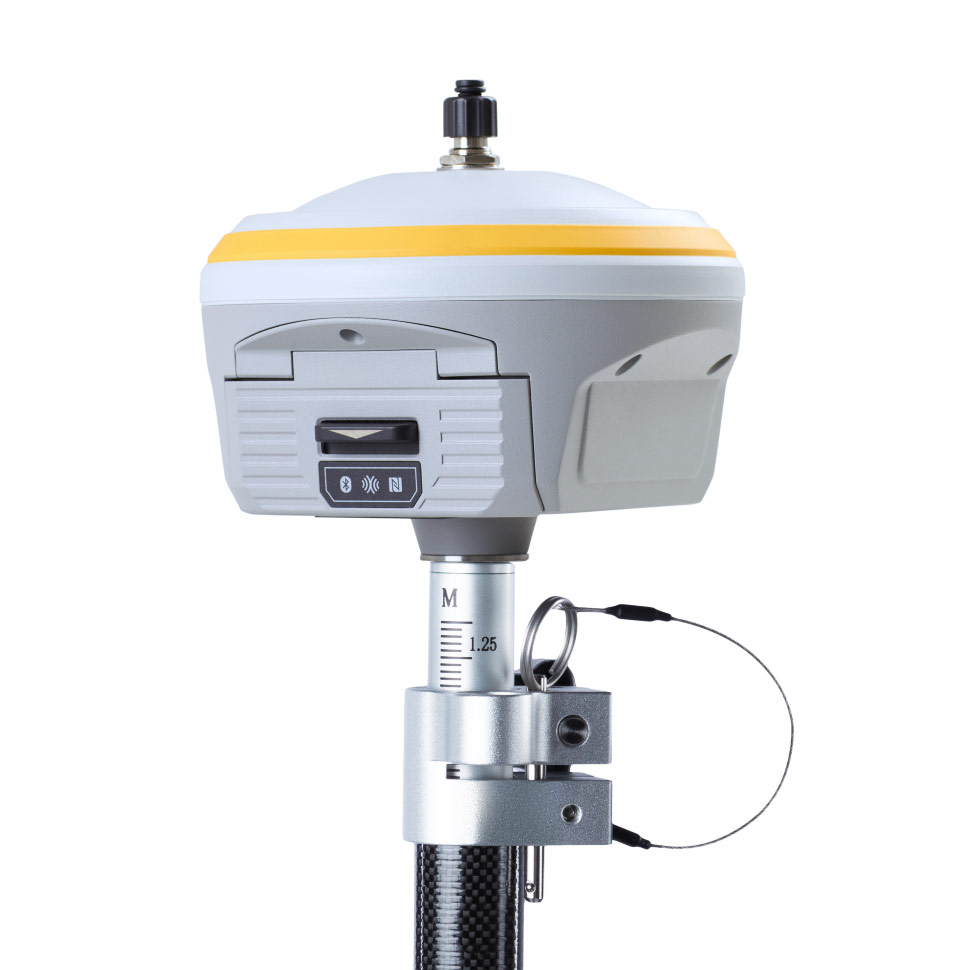

GNSS приемник SOUTH Galaxy G7 (IMU)

GNSS приемник SOUTH Galaxy G7 (IMU)
GNSS приемник SOUTH Galaxy G7 (IMU)
GNSS приемник SOUTH Galaxy G7 (IMU)
GNSS приемник SOUTH Galaxy G7 (IMU)
GNSS приемник SOUTH Galaxy G7 (IMU)
GNSS приемник SOUTH Galaxy G7 (IMU)
750 000 руб.


Запросить счет

GNSS приемник SOUTH G7 оснащен высокоскоростным модулем 5g full netcom, который поддерживает новейшие коммуникационные технологии 5G и дает возможность RTK высокоскоростному информационному взаимодействию и более широкому пространству для расширения в эпоху больших данных. На основе интеллектуальной технологии коммутируемого доступа PPP, G7 (INNO7) осуществляет автоматический набор номера в режиме реального времени и остается в сети во время работы.

Преимущества

  • Используется внутреннее радио с максимальной мощностью передачи 3W для достижения рабочего диапазона до 15 км по протоколу “Far-link”.
  • Новый электронный уровень с функцией коррекции наклона. Наличие данной опции дает неоспоримые преимущества при съемке труднодоступных точек, например, углов зданий, осей габаритных объектов, скрытых точек и др.
  • Имеется большая пропускную способность данных, что прекрасно решает проблему большого объема передачи данных используя несколько созвездий одновременно. А энергопотребление снизилось на 60% при том же объеме передачи данных по сравнению с традиционным RTK.
  • 1,54-дюймовый цветной сенсорный HD LCD экран с высокой яркостью и низким энергопотреблением прекрасно подходит для работы в полевых условиях и при крайне низких температурах, что особенно актуально для нашей страны. Экран удобен и эффективен для выполнения настроек ГНСС приемника и просмотра прочей информации.
  • Высокая защита от пыли и влаги по стандарту IP68 дает возможность работы при любых погодных условиях. Инженеры SOUTH позаботились о хорошей герметизации приемника. За счет прорезиненных элементов и контурных уплотнителей, приемник выдерживает погружение в воду. Корпус приемника изготовлен из материала на основе магниевого сплава и выдерживает падение на вехе на бетонную плиту.



Технологии

Slink и RTK XTRA. Базируясь на глобальных сервисах RTX, South Galaxy G7 может достичь сантиметровой точности без привязки к GPRS сетям. Позиционирование больше не ограничивается условиями местности, например работа в горах, пустыне, островные объекты. Фиксированное решение доступно всегда, пока видны созвездия GNSS. Более того, технология RTK XTRA, полученная на основе сервисов RTX, может продлить позиционирование RTK на несколько минут, пока основной источник потока коррекции RTK прерван или недоступен, что действительно делает RTK точным где угодно.

Быстрый IMU. Благодаря модулю IMU приемник, позволяет учитывать наклон вехи даже при наличии электромагнитных помех (подземные высоковольтные кабели, металлические ограды и т.д.). Вы можете выполнять съемку наклоном под линиями электропередач, вблизи трансформаторных будок и прочих излучателей электромагнитных волн, не опасаясь за корректность получаемых данных.

В SOUTH Galaxy G7 интегрирован модуль IMU нового поколения, которому требуется всего 2-5 секунд встряхивания приемника для завершения инициализации, а максимальный угол компенсации наклона может составлять 60 градусов. IMU в SOUTH Galaxy G7 игнорирует магнитные помехи во время работы в этой среде. Профессиональный IMU модуль может сохранять эффект наклона в течение 40 секунд, если приемник остается на точке без движения. IMU – это электронный блок, который записывает данные об угловой скорости и линейном ускорении, которые поступают в центральный процессор для интерпретации и регистрации данных. Когда приемник перемещается, он записывает данные и отправляет их обратно приемнику для расчета, чтобы вывести скорректированный результат положения.

Технология двойного алгоритма расчета «RTK2». Данная технология базируется на получении устойчивого решения на основе различных комбинаций GNSS созвездий и их сигналов. Это самый инновационный алгоритм отслеживания и обработки всех доступных спутниковых сигналов, включая сигналы из поддиапазона частот 1260-1300 МГц (BDS B3, Galileo E6, QZSS E6) и новые сигналы GPS (L1C) и BDS (B1C/B2A).

Для повышения качества решения также применяются цифровая обработка GNSS-сигналов, выявляющая их имитацию (спуфинг), и автономный контроль целостности системы (RAIM), позволяющий отбраковывать проблемные спутниковые измерения. В новом RTK процессоре также улучшен алгоритм моделирования шумов и повышена защита от ошибок в данных эфемерид. Все это позволяет получать точные результаты с ускоренной сходимостью и высокой повторяемостью, особенно в сложных условиях приема сигналов.

Говоря простым языком, благодаря новой прошивке «RTK2» Ваш приемник South Galaxy G7 GNSS будет получать фиксированное решение в сложных условиях гораздо быстрее, а встроенный алгоритм многократной проверки получаемого решения позволит отбросить любые сомнения по поводу качества выходных данных.

Сети 5G. Приемник оснащен модулем 5G, благодаря которому вырастает скорость передачи поправок.

Wi-Fi связь. Можно использовать как канал приема/передачи данных при подключении к локальным сетям и сети Интернет (режим Клиента), а также в качестве точки доступа для подключения к веб-интерфейсу с мобильных устройств и ПК.

Встроенное радио и протокол FarLink. Новое встроенное радио с мощностью до 3w обеспечивает передачу поправок на расстояние до 15 км, при использовании протокола FarLink.

Благодаря высокой пропускной способности протокола решается проблема передачи большого объема информации от различных группировок спутников. А в сравнении с режимом RTK энергопотребление ниже на 60%.

Сервис SOUTH Slink Assist. Сервис позволяет работать до 5 минут с сантиметровой точностью при потере поправок от базовой станции. Сервис доступен при условии захвата спутников сервиса SOUTH SLink (L-Band MSS).

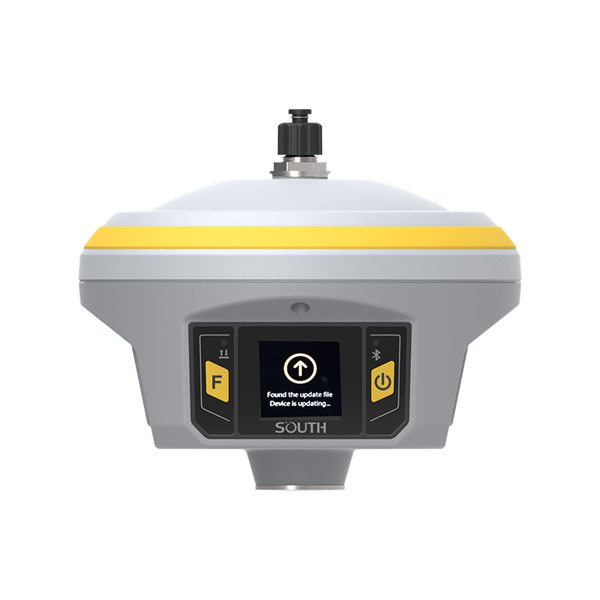

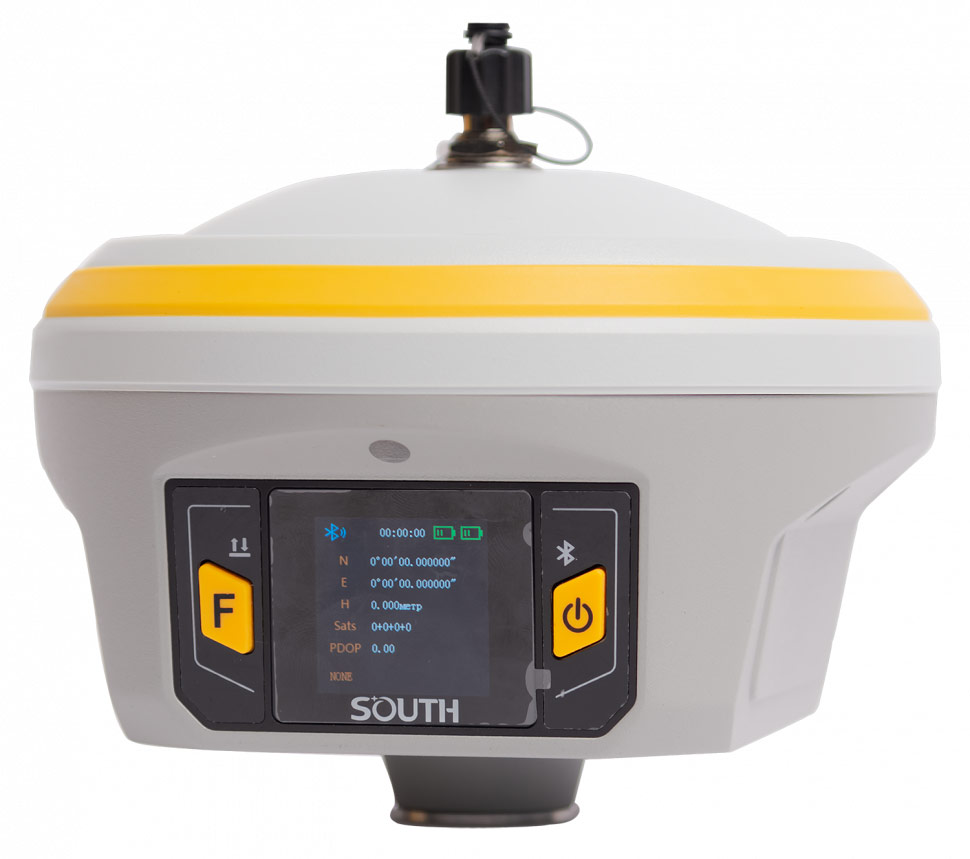

Сенсорный экран. Приемник South Galaxy G7 оснащен ярким 1.54 дюймовым сенсорным экраном. Экран идеально подходит для работы в полевых условиях, удобен в управлении и может отображать большое количество информации, например небосвод или текущие координаты.

MaxPro. MaxPro – технология получения решения задачи фазовых измерений в самых сложных условиях приема на основе различных комбинаций сигналов всех доступных созвездий ГНСС и диапазонов. Благодаря ей приемник использует больше спутников в решении и получает решение в более сложных условиях. Все приемники South G7 поставляются с данной технологией.

Приемник поставляется в прочном нейлоновом кейсе с жестким каркасом, который сравним по твердости с толстым пластиком, но в 2 раза легче. Кейс надежно защищает оборудование от ударов и вибрации. Также, для переноски на большие расстояния, кейс может трансформироваться в рюкзак.



Технические характеристики

Количество каналов336 (Trimble BD990)
GPSL1C/A, L1C, L2C, L2E, L5
GLONASSL1C/A, L1P, L2C/A, L2P, L3
BDSB1, B2, B3
GALILEOSE1, E5A, E5B, E5AltBOC, E6
SBASL1C/A, L5 (Только для спутников, поддерживающих L5)
IRNSSL5
QZSSL1C/A, L1 SAIF, L2C, L5, LEX
MSS L-BandTrimble RTX1
Частота позиционирования1Hz~50Hz
Время инициализации< 10 с
Надежность инициализации>99.99%
Точность позиционирования
Кодовое дифференциальное позиционирование GNSSв плане: 0.25 м + 1 мм/км
по высоте: 0.50 м + 1 мм/км
Статика и быстрая статикав плане: 2.5 мм + 0.5 мм/км
по высоте: 5 мм + 0.5 мм/км
Кинематика в реальном времени (RTK)в плане: 8 мм + 1 мм/км
по высоте: 15 мм + 1 мм/км
SLink (RTX)2в плане: 4-10 см
по высоте: 8-20 см
RTK XTRa (xFill)3в плане: 5 + 10 мм/км
по высоте: 5 + 20 мм/км
SBASОбычно < 5m среднеквадратичное расстояние
Время инициализации RTK2~8 с
Погрешность наклона вехи IMU8 мм + 0.6 мм/градус наклона
Угол наклона IMU0°~60°
Физические параметры
Размерыдиаметр 15.3 см; высота 10.6 см
Вес1.2 кг (включая батарею)
МатериалКорпус из магниевого алюминиевого сплава
Рабочая температура–25...+65°C
Температура хранения–25...+80°C
Влажность100% Без конденсации
Влаго/Пыле защитаIP68 стандарт, защищен от длительного погружения на глубину до 1 м, полностью защищен от пыли
Удар/ВибрацияВыдерживает падение с высоты 2 метра на плотный грунт
Питание
Потребляемая мощность2W
Источник питания6-28V DC, защита от перенапряжения
Батарея7.4 V 3400mAh Аккумуляторная, съемная литий-ионная батарея
Время работы батареиОдна батарея: 16ч (статика)
10ч (режим УКВ база)
12ч (режим ровер)
Коммуникации

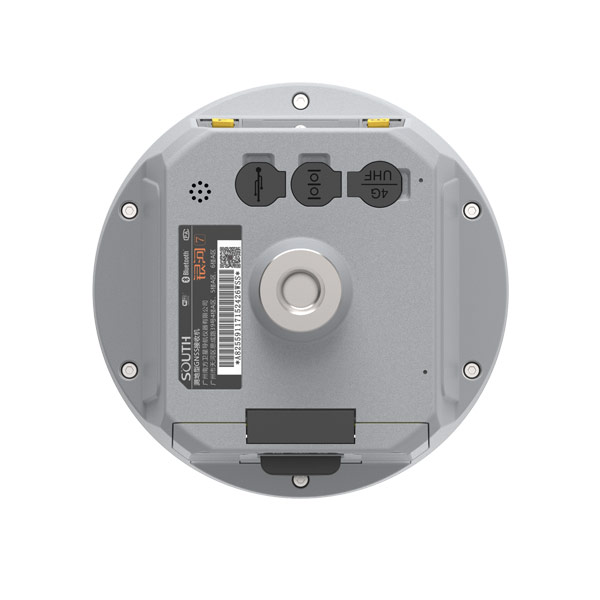

Связь и хранение данных5PIN LEMO порт внешнего питания + Rs232
7PIN LEMO + внешний USB(OTG) + Ethernet
1 UHF антенный интерфейс
1 GPRS антенный интерфейс (внутренняя и внешняя антенны переключаются)
1 слот для SIM
Внутренний UHFПрием и передача, 1W/2W/3W переключаемый
Частотный диапазон410-470MHz
Протокол связиFarlink, Trimtalk450s, SOUTH, SOUTH+,SOUTHx, HUACE, Hi-target, Satel
Дальность связиОбычно 15 км с Farlink протоколом
Сотовая сетьПередовой 5G модуль связи, совместимость с 4G/3G
BluetoothBLEBluetooth 4.0 стандарт, Bluetooth 2.1+EDR
NFCРеализация близкого расстояния (короче чем 10 см) автоматическая пара между приемником и контроллером (в контролере должен быть NFC модуль)
WIFI
МодемWIFI 802.11 b/g
WIFI точка доступаТочка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему web-интерфейсу для управления и контроля за приемником WIFI клиент Для работы в качестве WIFI клиента, что позволяет передавать и принимать дифференциальные поправки через сеть WIFI
WIFI канал передачи данныхПриемник может передавать и принимать поток коррекционных данных по каналу передачи данных Wi-Fi
Хранение/Передача данных
Память64GB SSD встроенной памяти
Автоматическая запись по кругу (при переполнении памяти ранние файлы данных удаляются автоматически)
Поддержка внешнего USB накопителя
Настраиваемый интервал составляет до 50Hz
Передача данных Режим Plug and play передачи данных по USB
Поддержка загрузки данных по FTP/HTTP
Формат данныхДифференциальный формат данных: CMR+, SCMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2
Формат выходных данных GPS: NMEA 0183, PJK плоская координата, двоичный код, Trimble GSOF
Поддержка сетевой модели: VRS, FKP, MAC, полная поддержка NTRIP протокола
Сенсоры
Электронный уровеньПрограммное обеспечение контроллера может отображать электронный уровень, проверяя состояние выравнивания пузырькового уровня на вехе в режиме реального времени
IMUВстроенный модуль IMU, не требующий калибровки и невосприимчивый к магнитным помехам
ТермометрВстроенный датчик термометра, с интеллектуальной технологией контроля температуры, контролирующий и регулирующий температуру приемника
Взаимодействие с пользователем
Операционная системаLinux
Кнопки2-кнопки и визуальный интерфейс управления
Индикаторы2 LED индикатора, индикатор взаимодействия данных и индикатор Bluetooth
LCD1.54" HD цветной LCD сенсорный дисплей с разрешением 240х240
Web-серверС доступом к внутреннему веб-интерфейсу управления через Wi-Fi или USB-соединение, пользователи могут контролировать состояние приемника и свободно изменять конфигурации
Голосовой информаторОзвучивает текущий режим работы и выбранный модем передачи данных. Поддерживает различные языки, такие как: Китайский/ Английский/ Корейский/ Испанский/ Португальский/ Русский/ Турецкий
Открытая платформаОбеспечивает вторичный пакет разработки и открывает формат данных наблюдений Opensc и определение интерфейса взаимодействия
Облачный сервисМощная облачная платформа предоставляет онлайн-сервисы, такие как удаленное управление, обновление прошивки, онлайн регистрация и т.д.

1 Для этого требуется подписка на службу передачи данных.
2 Точность RTX зависит от выбранной службы коррекции. И 95% времени с инициализацией составляет около 5-30 минут.
3 RTK XTRa также требует подписки на службу передачи данных, точность зависит от доступности спутника GNSS. Позиционирование RTK XTRa заканчивается после 5 минут простоя радио.

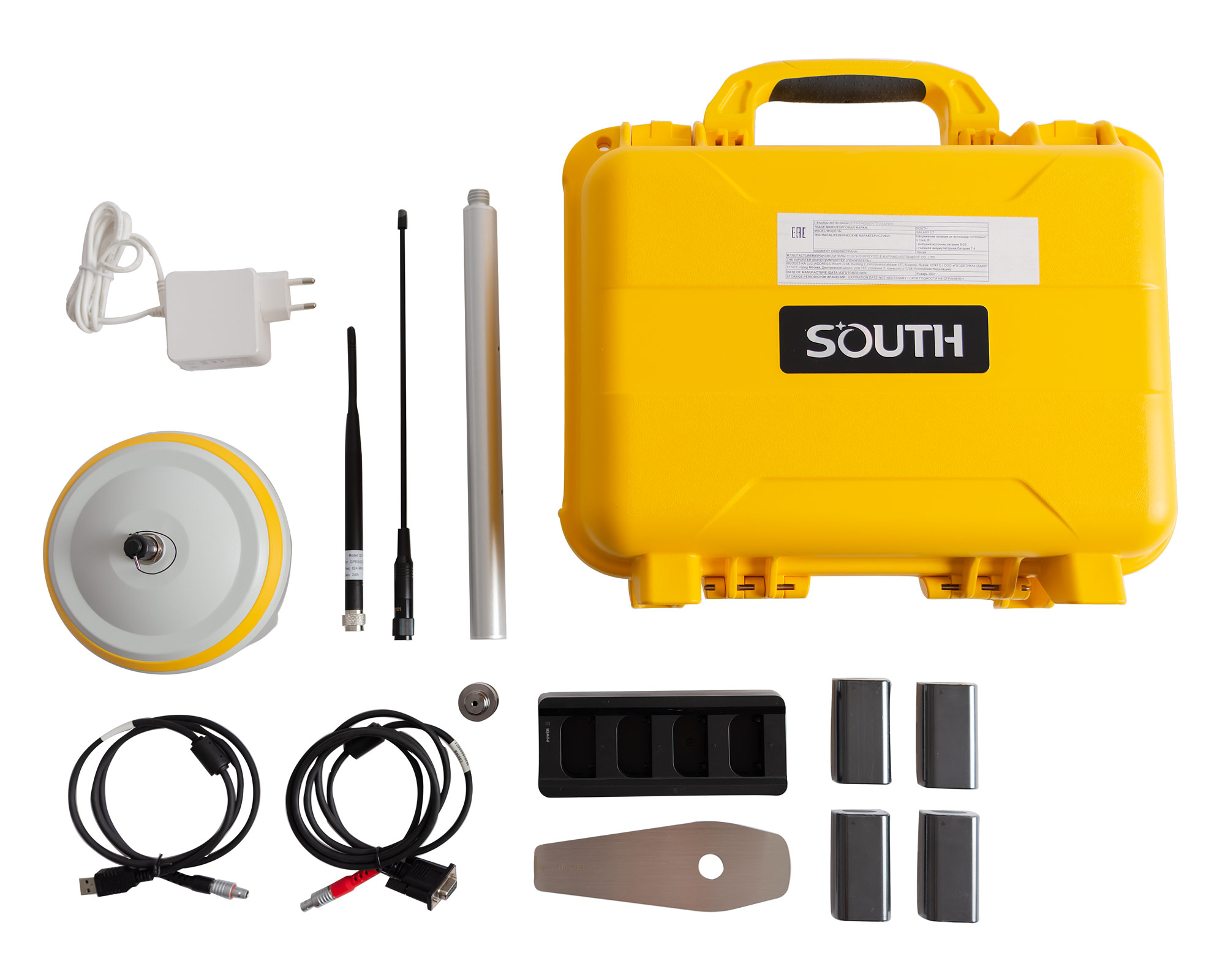

Комплектация

  • Приёмник – 1 шт.
  • GSM антенна – 1 шт.
  • УКВ антенна – 1 шт.
  • Кабель передачи данных – 1 шт.
  • ЗУ для батарей с адаптером питания от сети 220В – 1 шт.
  • li-ion батарея 3400мАч – 3 шт.
  • Ударопрочный кейс – 1 шт.
  • Пластина на веху для измерения высоты рулеткой – 1 шт.
  • Измерительная рулетка 3 м – 1 шт.
  • ПО для постобработки.
Файлы для скачивания
Техническая спецификацияСкачать
