Трассотечеискатель Успех АТГ-425.20Н
Трассотечеискатель Успех АТГ-425.20Н с интеллектуальным алгоритмом выявления утечек и необходимым набором функций для трассопоиска предназначен для:
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Проведения работ по поиску скрытой проводки.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

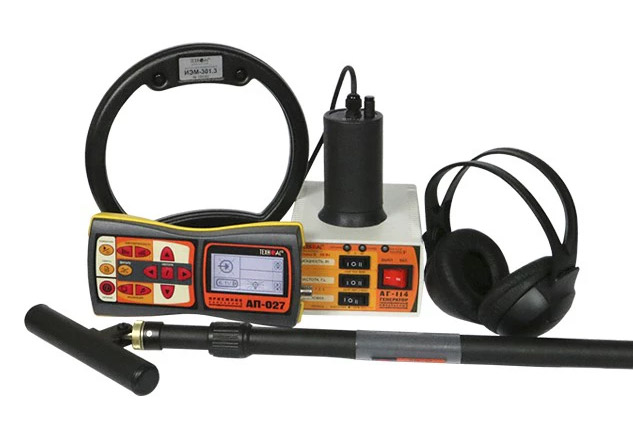

Трассотечеискатель Успех АТГ-425.20Н – универсальный многофункциональный комплект, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком.
- Трассоискатель с акустическим датчиком.
- Течеискатель с акустическим датчиком.
Рекомендуемые области применения
- ЖКХ
- Теплосети
- Водоканал
Особенности
- Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Решаемые задачи
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Принцип работы
Режим трассопоиска
Пассивный поиск: (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Активный поиск: (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)
Поиск места повреждения силового кабеля: (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
Характеристики

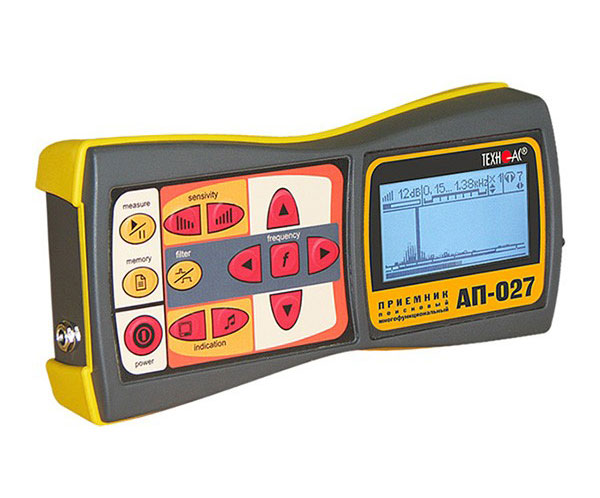

Приемник "АП-027"
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД |
|---|---|---|
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |

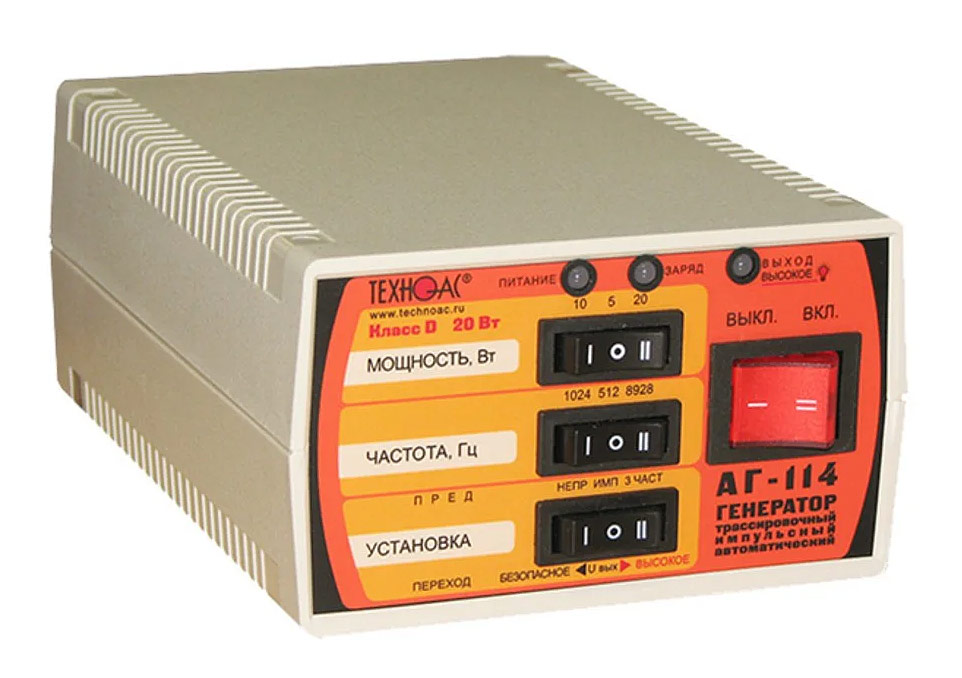

Генератор "АГ-114.1"
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,25 |
| Частота 2 | 1024 ± 0,5 |
| Частота 3 | 8192± 4 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5Вт») | 5±1,25 |
| Мощность 2 («10Вт») | 10±2,5 |
| Мощность 3 («20Вт») | 20±5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5Вт») | 0,3 … 1000 |
| Мощность 2 («10Вт») | 0,3 … 500 |
| Мощность 3 («20Вт») | 0,3 … 250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное,не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
| Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15В / 4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |
Электромагнитный датчик "ЭМД-247"
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
Индуктивная антенна "ИЭМ-301.3"
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Датчик акустический "АД-247"
| Параметр | Значение |
|---|---|
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Комплектация
- Трассопоисковый приемник АП-027 - 1 шт.
- Генератор АГ-114.1 - 1 шт.
- Антенна индукционная ИЭМ-301.3 - 1 шт.
- Датчик электромагнитный ЭМД-247 - 1 шт.
- Комплект акустического датчика АД-247 - 1 шт.
- Головные телефоны - 1 шт.
- Батарейки для приемника (AA) - 4 шт.
- Держатель для приемника АП-027.00.010 - 1 шт.
- Источник питания - 1 шт.
- Кабель для подключения внешнего аккумулятора АГ120.02.020 - 1 шт.
- Кабель для подключения нагрузки АГ120.02.030 - 1 шт.
- Кабель АГ105.02.020 - 1 шт.
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Ключ шестигранный 2,5x57 мм - 2 шт.
- Крестовая отвертка - 1 шт.
- Кабель мини-USB для подключения внешнего аккумулятора - 1 шт.
- Сумка для антенны ИЭМ-301.3 - 1 шт.
- Сумка для электромагнитного датчика ЭМД-247 - 1 шт.
- Сумка для генератора АГ-114.1 - 1 шт.
- Сумка для комплекта - 1 шт.
- Руководство по эксплуатации и паспорт - 1 шт.
| Файлы для скачивания | |
| Руководство по эксплуатации | Скачать |
