Трассоискатель Успех АГ-501

Трассоискатель Успех АГ-501
Трассоискатель Успех АГ-501
Трассоискатель Успех АГ-501
137 900 руб.


Запросить счет

Бесплатное обучение
и демонстрация!

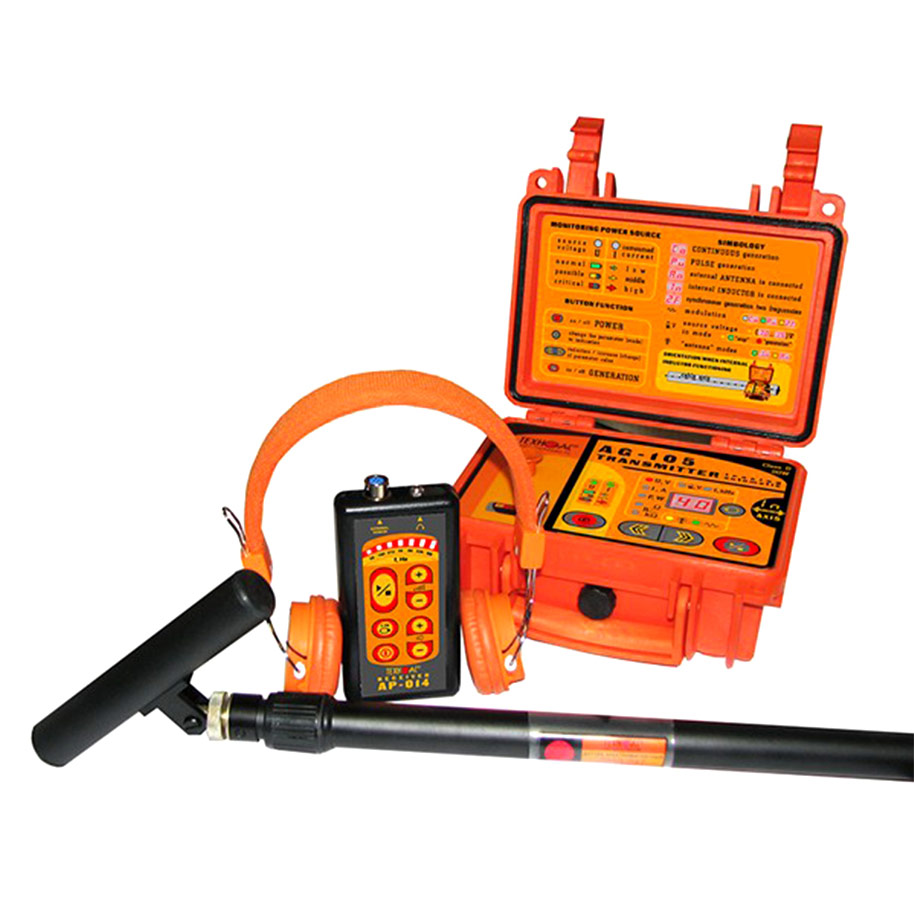

Трассоискатель «Успех АГ-501» является поисково-диагностическим комплектом с расширенным диапазоном рабочих температур на базе приемника со светодиодной индикацией «АП-014» и портативного трассировочного генератора с маломощным автономным питанием «АГ-105».



Назначение трассоискателя Успех АГ-501

  • для определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;
  • для определения мест повреждения кабельных линий;
  • для обследования участков местности перед проведением земляных работ;
  • для трассировка коммуникаций без непосредственного подключения.



Рекомендуемые области применения

  • Электросети
  • Электроэнергетика
  • Нефтегазовая отрасль
  • ЖКХ
  • Водоканал
  • Тепловые сети
  • Геодезия
  • Строительно-монтажные организации



Решаемые задачи

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.

Принцип работы трассоискателя основан на явлении электромагнитной индукции. С помощью генератора в коммуникации создается переменный ток определенной частоты, который создает вокруг исследуемого кабеля или трубопровода переменное электромагнитное поле. Электромагнитный датчик «ЭМД-247» регистрирует это поле, и преобразует электромагнитный сигнал в электрический. В приёмнике электрический сигнал фильтруется, усиливается и поступает на устройства светодиодной и звуковой индикации.

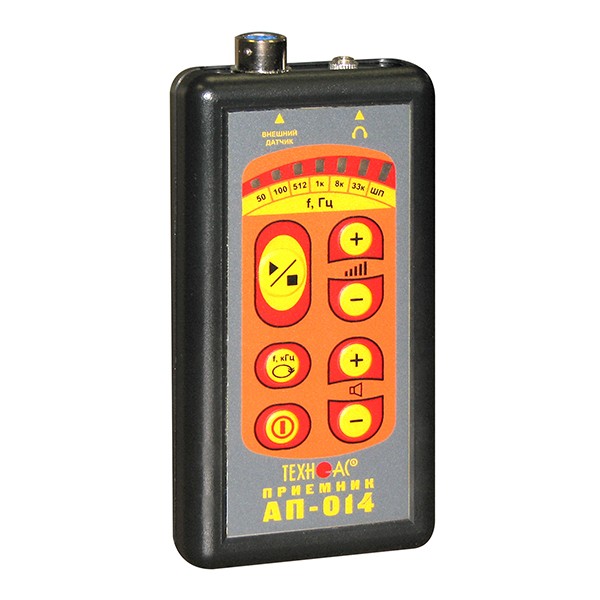

Приемник «АP-014» выполнен в габаритах сотового телефона, имеет встроенное микропроцессорное управление, мембранную клавиатуру и светодиодный индикатор из семи светодиодов. Приемник может работать с акустическим или электромагнитным датчиком. Данный комплект рассчитан для работы с электромагнитным датчиком ЭМД-247.



Характеристики

Приемник "АП-014"

ПараметрДатчик ЭМД-247Датчик АД-227
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60 Гц /100  Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц. Не переключаемый диапазон 0,31… 2,00 кГц.
«Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,31…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
Визуальная индикация Светодиодная шкала – 7 значений.
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны - синтезированный звук ЧМ.
Встроенный излучатель - синтезированный звук ЧМ.
Питание Напряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт.
Время непрерывной работы, не менее 8 часов. При отрицательной температуре время работы сокращается
Допустимый диапазон температур окружающей среды при эксплуатации -30ºС…+50ºС
Точность определения трассы, м ±0,3
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 145×70×24 мм
Масса электронного блока, не более 0,15 кг

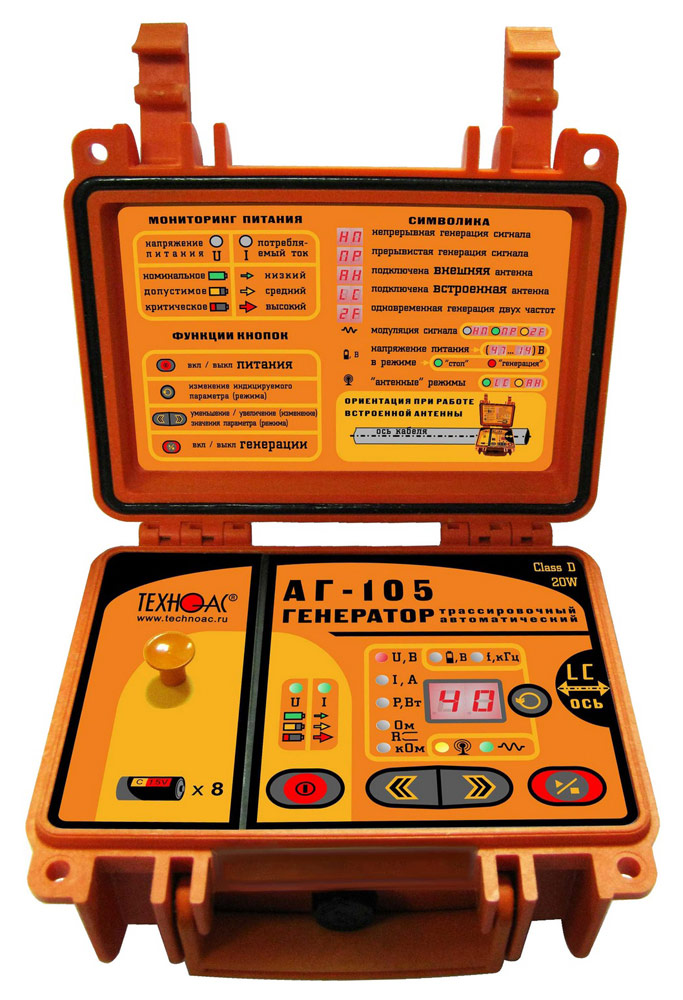

Генератор "АГ-105"

ПараметрЗначение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы 8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы Встроенная передающая антенна «LC»
Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1Гц
Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
3 - при частоте 32768Гц «33»
Заданный для автоматического согласования, ≥ 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F»
40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания 7…15 В
Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4А
Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю»
«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
«Бесконтактное» подключение с применением внешней передающей антенны «АН»
«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм 216х180х105 мм
Вес, кг 2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+50ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)



Электромагнитный датчик "ЭМД-247"

ПараметрЗначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Комплектация

  • Трассопоисковый приемник АП-014 - 1 шт.
  • Датчик электромагнитный ЭМД-247 - 1 шт.
  • Генератор АГ-105 - 1 шт.
  • Головные телефоны - 1 шт.
  • Батарейка АА алкалиновая - 2 шт.
  • Батарейка R14 алкалиновая - 8 шт.
  • Кабель АГ120.02.020 - 1 шт.
  • Кабель АГ120.02.030 - 1 шт.
  • Контакт магнитный АГ120.02.090 - 1 шт.
  • Штырь заземления АГ110.02.004 - 1 шт.
  • Чехол 53236 - 1 шт.
  • Сумка для электромагнитного датчика ЭМД-247 - 1 шт.
  • Сумка для комплекта - 1 шт.
  • Руководство по эксплуатации и паспорт - 1 шт.



Трассоискатель "Успех АГ-501"



Обзор генератора "АГ-105"

Файлы для скачивания
Руководство по эксплуатацииСкачать
