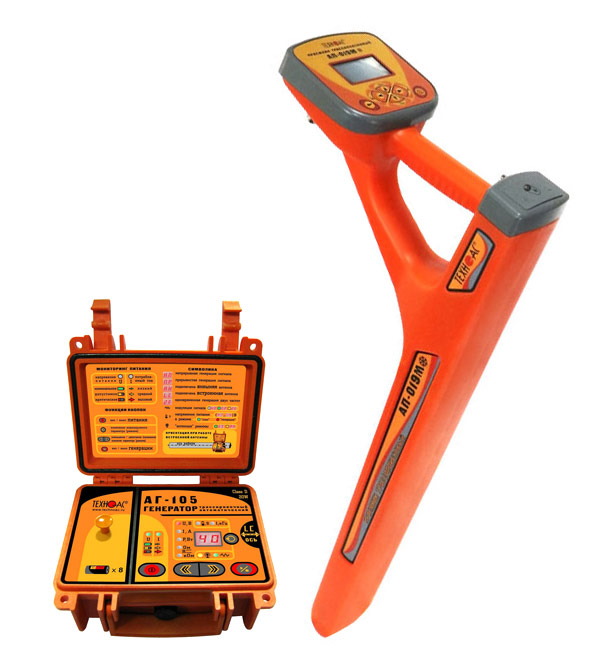

Трассоискатель Успех АГ-309.15М (морозоустойчивый)

по запросу

Бесплатное обучение
и демонстрация!

Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Функции и решаемые задачи

Поиск неисправностей кабельных линий.
Определение положения подземных коммуникаций в режиме «Трасса» и «График».
Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
Указание направления отклонения от оси коммуникации в режиме «Трасса».
Измерение силы тока в коммуникации.
Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117.
Функция «Выбор кабеля из пучка» при помощи датчика КИ-110.
Одновременная работа со встроенными и внешними датчиками.

Особенности приемника

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
Различные режимы индикации (цифровая, графическая).
Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от –30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
Работа в зимних условиях до –30°С.

Характеристики

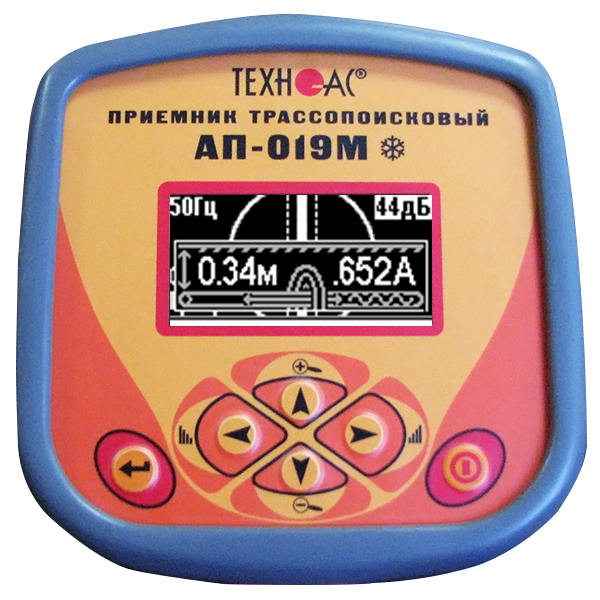

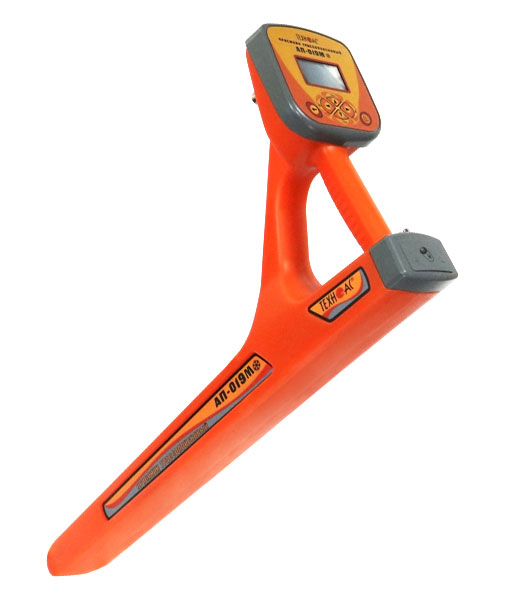

Приемник "АП-019М"

Параметр	Значение
Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	Не менее 100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент у силения электрического тракта	>100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью	Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2 частоты».
Определение глубины залегания трассы	Автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	Автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	OLED дисплей,178х64 пикс, 16 градаций «серого»
Индицируемые параметры	2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов; при отрицательной температуре время работы сокращается
Автоматическое отключение питания при бездействии для экономии заряда	после 30 мин
Диапазон температур эксплуатации / хранения	-30…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,1 кг

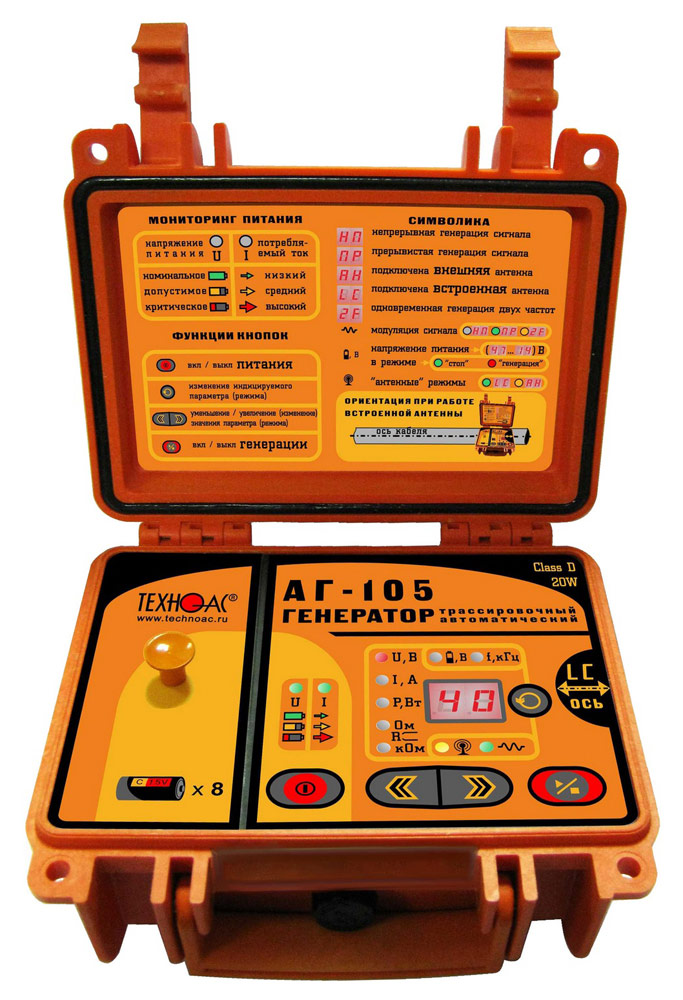

Генератор "АГ-105"

Параметр	Значение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 «8.2» / 32768 «33»
Режим работы
«Антенные» режимы	Встроенная передающая антенна «LC»
«Антенные» режимы	Внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)	Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12 сек Частота следования посылок 1Гц
Режимы «модуляции» (сигналы специальной формы)	Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) Соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
Ограниченный программой при ручном повышении, ≥	3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥	0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
Заданный для автоматического согласования, ≥	0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	32 - в двухчастотном режиме модуляции «2F»
В зависимости от «модуляции», ≥	40 -в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
Ограниченная программой, ≥	6 - При частоте 32768 Гц «33»
Источники питания
Напряжение питания	7…15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5В «тип С»
Внешние источники питания (не входят в комплект поставки)	Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А
Внешние источники питания (не входят в комплект поставки)	Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт
Время работы («жизненный цикл» зависит от качества батарей)	При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
Время работы («жизненный цикл» зависит от качества батарей)	При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192 Гц «8.2» и 32768 Гц «33».
Согласование с нагрузкой	Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	«Контактное» подключение с «возвратом тока через землю»
	«Бесконтактное» подключение с применением встроенной передающей антенны «LC»
	«Бесконтактное» подключение с применением внешней передающей антенны «АН»
	«Бесконтактное» подключение с применением индукционных передающих «клещей»
Конструктивные параметры
Выходной усилитель мощности	Технология: модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

Комплектация

Трассопоисковый приемник "АП-019М" – 1 шт.
Генератор АГ-105 – 1 шт.
Батарейки – 12 шт.
Кабель АГ120.02.020 – 1 шт.
Кабель АГ120.02.030 – 1 шт.
Кабель АГ105.02.020 – 1 шт.
Контакт магнитный АГ120.02.090 – 2 шт.
Штырь заземления АГ110.02.004 Штырь заземления АГ110.02.004 2 шт.
Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 – 1 шт.
Чехол для приемника (солнцезащитный) – 1 шт.
Чехол для приемника – 1 шт.
Сумка для комплекта – 1 шт.
Руководство по эксплуатации и паспорт – 1 шт.

Файлы для скачивания
Руководство по эксплуатации	Скачать
Руководство по эксплуатации на приемник	Скачать
Руководство по эксплуатации на генератор	Скачать
