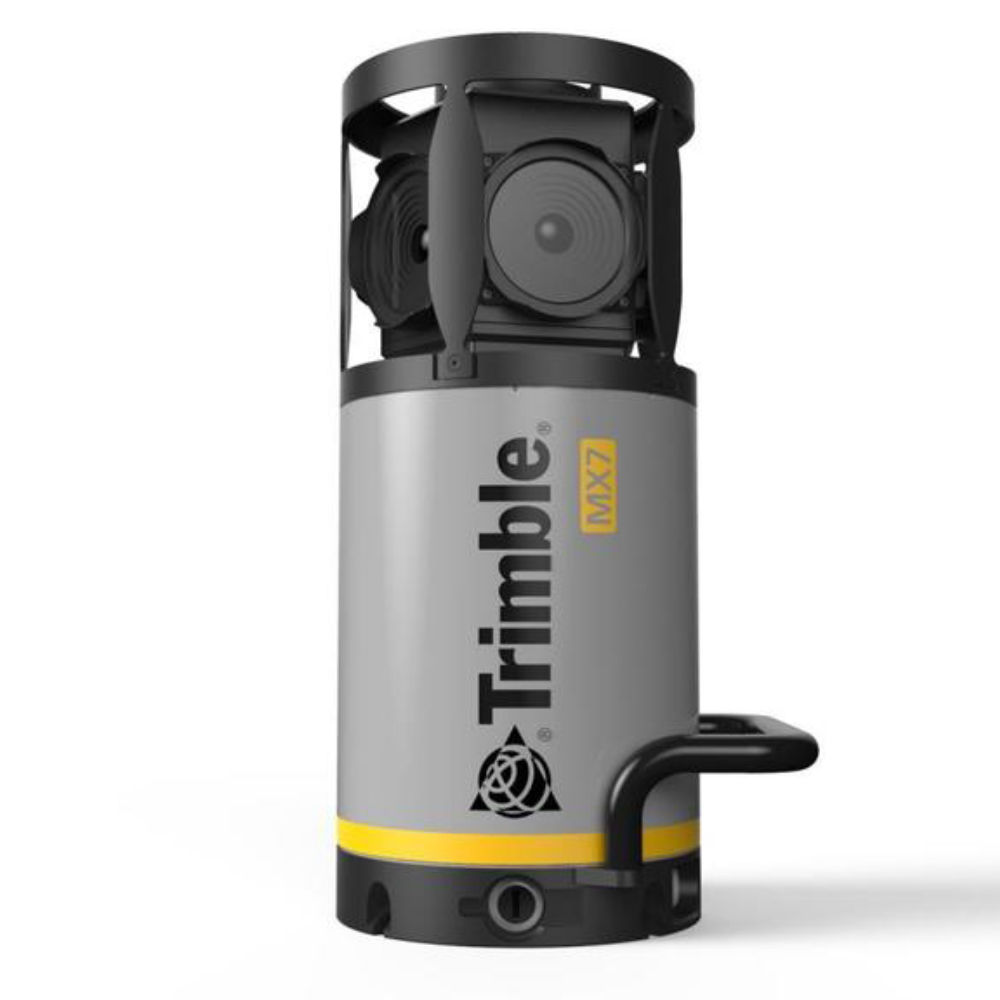

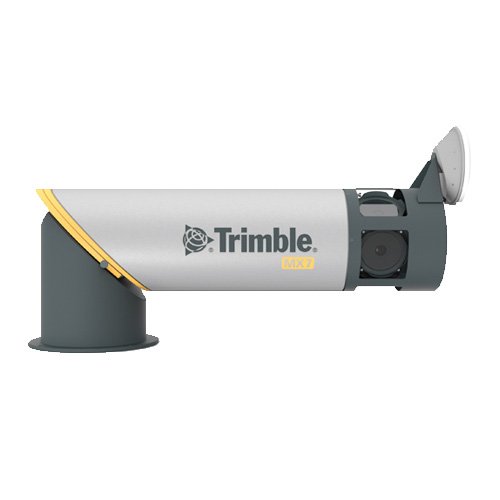

Мобильный лазерный сканер Trimble MX7

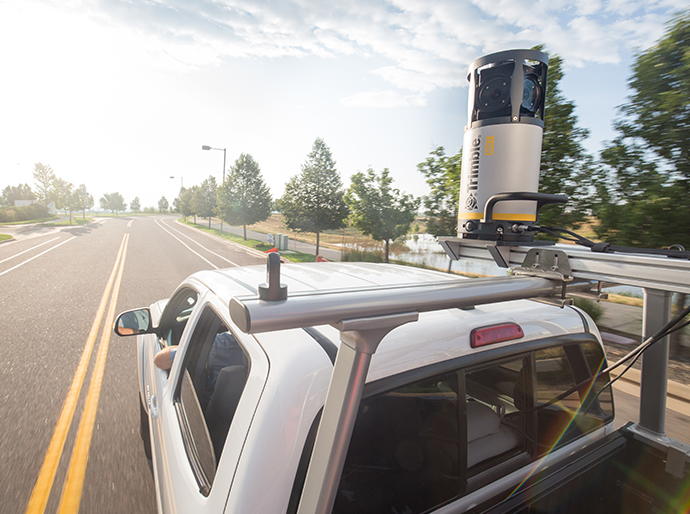

Мобильный лазерный сканер Trimble MX7 адаптирован для установки на автомобилях и предназначен для сбора данных о характере и качестве дорожного покрытия, а также объектах окружающей инфраструктуры.

Технические особенности

• Установлено 6 камер по 5 Мп.
• Устройство может работать при температуре от 0 до + 35°C.
• Питание осуществляется от бортовой системы автомобиля напряжением 12 или 24 В.

Встроенные фотокамеры

Мобильный лазерный сканер оснащен камерами, которые обеспечивают получение панорамных снимков общим разрешением в 30 Мп. Фотографирование возможно во время движения автомобиля благодаря высокой скорости записи. Это дает возможность собрать необходимую информацию на полевом этапе исследований в кратчайшие сроки и сократить стоимость исследований. Установлено 6 камер, которые дают обзор на 360°.

Точное геопозиционирование

Система оснащена модулем точного позиционирования на базе GNSS. Кроме того, внутри лазерного сканера Trimble MX7 установлены инерциальные модули Applanix IMU-69, которые повышают точность привязки собранной информации. Наличие IMU-датчиков позволяет сохранять данные о положении при отсутствии навигационных данных со спутника.

Снимайте сейчас, обрабатывайте позже

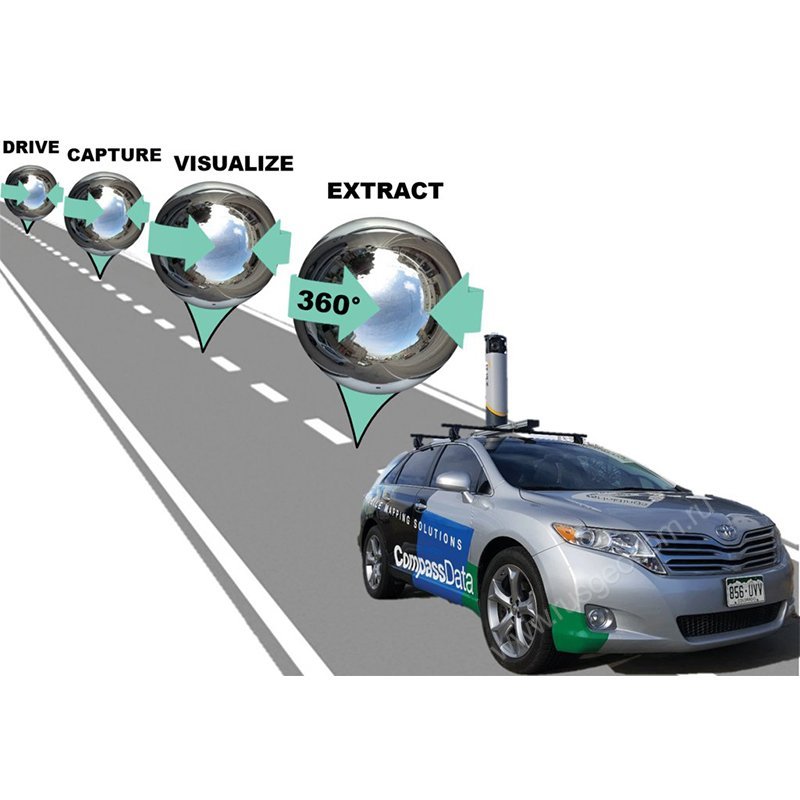

Метод “снимай сейчас, обрабатывай позже” работает с функциями контроля качества полученного материала и проверки полноты данных. Это позволяет исключить повторные выезды на объект для устранения слепых зон и неоднозначностей. Все необходимые отчетные материалы формируются в программах Trimble Trident и Trimble Applanix POSPac MMS.

Упрощенная камеральная обработка

Собранные с помощью сканера данные могут использоваться для трехмерного моделирования и анализа местности с привязкой к системе координат. Также данные могут быть использованы при построении BIM-моделей зданий, относящихся к дорожной инфраструктуре. Есть возможность импорта траектории движения автомобиля, визуализации панорамных фотографий, создание связей с базой данных, добавление атрибутов к объектам, экспорт и импорт данных в форматах, понятных сторонним САПР.

Программное обеспечение Trimble Trident

Программное обеспечение Trimble Trident осуществляет:

• Импорт траектории
• Визуализация панорамных изображений и векторных данных
• Связь с базой данных
• Создание слоев данных ГИС
• Добавление объектов фотограмметрически
• 3D измерения
• Добавление атрибутов из библиотеки или по указанным пользователем шаблонам
• Преобразование изображений
• Импорт и экспорт SHP/DXF
• Экспорт / Преобразование данных MX7 в форматы ПО Orbit GT и Horus

Технические характеристики
