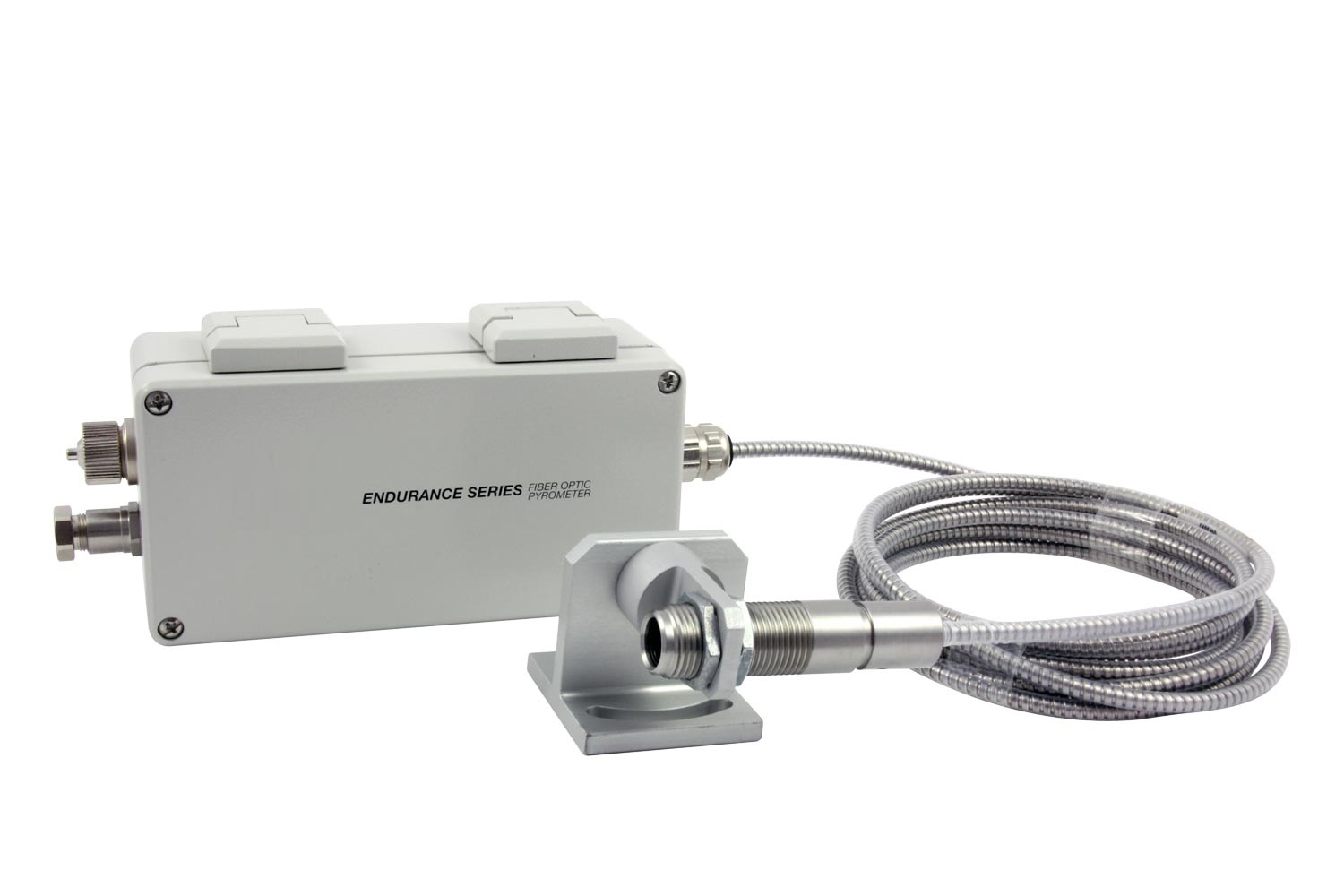

Стационарный ИК пирометр Endurance EF

Стационарный ИК пирометр Endurance EF
по запросу


Запросить счет

Пирометры оптоволоконные Endurance EF разработаны с учетом требований современной промышленности, что позволяет быстро и без проблем интегрировать его с любыми системами управления.

Пирометры предназначены для дистанционных измерений температуры в широком диапазоне с высоким оптическим разрешением. Лазерный прицел точно наводит пирометр на объект измерений. Электронный блок оборудован проточным водяным охлаждением. Корпус пирометра выполнен из нержавеющей стали с защитой IP65 (NEMA 4) для работы в тяжелых условиях с температурой окружающего воздуха до 315 °С. Пирометры применяется для приложений с жесткими ограничениями пространства и для установки вблизи источников тепла и в агрессивных средах.

Оптическая головка с оптоволоконным кабелем в гибкой оболочке из нержавеющей стали может быть расположена в непосредственной близости от объекта измерений. Пирометр с оптоволоконным кабелем совершенно невосприимчив к воздействию высокой температуры, к электромагнитным и радиочастотным помехам RFI и EMI.

Программное обеспечение пирометра позволяет сохранять результаты измерений температурного процесса для анализа и выполнять данных и настройки пирометра.


Особенности

  • Оптоволоконный соединительный кабель.
  • 1- и 2-спектральный диапазон.
  • Диапазон измерений температуры от 250 до 3200 °C.
  • Оптически разрешение до 100:1.
  • Быстрое время отклика 10 мс.
  • Лазерный прицел.
  • Степень защита корпуса IP65 (NEMA-4).
  • Интерфейсы: Ethernet, Profinet и EtherNet / IP.
  • Программируемый выход для управления.
  • Одновременные аналоговые и цифровые выходы.
  • Гарантийный срок на пирометр составляет 4 года.

Технические характеристики

Модификации

EF1RТК

EF2RТК

EF1MТК

EF2MТК

Диапазон измерений
и оптическое разрешение

EF1RLТК
500…1100 °C
20:1

EF2RLТК
275…1000 °C
20:1

EF1MLТК
475…900 °C
20:1

EF2MLТК
250…800 °C
20:1

EF1RMТК
700…1500 °C
40:1

-

EF1MMТК
800…1900 °C
100:1

-

EF1RHТК
1000…3200 °C1)
65:1

EF2RHТК
350…1300 °C
40:1

EF1MHТК
1200…3000 °C
100:1

EF2MHТК
400…1700 °C
40:1

Спектральный диапазон

1,0 мкм

1- и 2-спектральный

1,6 мкм

1- и 2-спектральный

1,0 мкм

1-спектральный

1,6 мкм

1-спектральный

Прицел

лазерный (опция)

Пределы допускаемой основной погрешности

±(0,3 % Tизм. + 2 °C)

Повторяемость измерений

±1 °С

Температурное разрешение

цифровой выход ±0,1 °С, токовый выход 0,03 °С / 16 бит

Время отклика (95 %)

10 мс

20 мс

10 мс

10 мс

Коэффициент излучения

от 0,100 до 1,150

Коэффициент баланса

0,850 … 1,150

-

Обработка сигнала

пиковые, скорость нарастания, среднее

Входные сигналы Вкл./выкл.: (пик / скорость нарастания / среднее, лазер, LED-индикатор), аналоговый вход: (коэфф. излучения, коэфф. баланса, температура фона), 0/4-20 мА
Выходные сигналы Ethernet, Profinet, EtherNet / IP, 0/4-20 мА, макс. нагрузка: 500 Ом, RS485 (2/4-проводной полудуплекс), для работы в сети Реле 48 В, 300 мА, время отклика не более 2 мс
Электропитание от 20 до 48 В пост. тока, макс. потребление 500 мА или через Ethernet (PoE)
Степень пылевлагозащиты IP65 / NEMA-4
Вибростойкость IEC 68-2-6
Ударостойкость IEC 68-2-27
Условия эксплуатации Температура окружающего воздуха: - без охлаждения от 0 до 65 °C - блок электроники от 0 до 60 °C - блок электроники с водяным охлаждением от 0 до 150 °С - оптоволоконный кабель от 0 до 200 °C - ИК-головка пирометра от 0 до 315 °С Относительная влажность воздуха: 0т 10 до 95 % без конденсата
Условия хранения Температура окружающего воздуха: от -20 до 70 °С Относительная влажность воздуха: от 10 до 95 % без конденсата
Масса электронный блок 0,71; ИК-головка пирометра 0,10 кг
Прим.: 1) Диапазон показаний до 3200 °С, диапазон измерений до 3000 °С


Оптика F0 F1 F2
20:1 20:1 5 мм @ 100 мм 15 мм @ 300 мм 250 мм @ 5000 мм
40:1 40:1 2,5 мм @ 100 мм 7,5 мм @ 300 мм 125 мм @ 5000 мм
65:1 65:1 1,5 мм @ 100 мм 4,5 мм @ 300 мм 77 мм @ 5000 мм
100:1 100:1 1 мм @ 100 мм 3 мм @ 300 мм 50 мм @ 5000 мм

Применение модификаций пирометров Endurance EF

Модификация Спектральный диапазон Диапазон измерений Оптическое разрешение Применение
EF1RL 1,0 мкм 1- или 2-спектральный 500…1100 °C 20:1 Обработка металлов, ковка горячего металла, станы горячей прокатки, термическая обработка и отжиг, индукционный нагрев, производство лампочек и галогенных ламп, цементные и известковые печи, вакуумные печи, тонкие провода или стержни
EF1RM 700…1500 °C 40:1
EF1RH 1000…3200 °C 65:1
EF2RL 1,6 мкм 1- или 2-спектральный 275…1000 °C 20:1 Обработка металлов, ковка горячего металла, термическая обработка и отжиг, индукционный нагрев, цементные и известковые печи, вакуумные печи, тонкие провода или стержни
EF2RH 350…1300 °C 40:1
EF1ML 1,0 мкм 1-спектральный 475…900 °C 20:1 Обработка металлов, ковка расплавленного металла, станы горячей прокатки, термическая обработка и отжиг, индукционный нагрев, плавка стекла, полупроводниковые печи
EF1MM 800…1900°C 100:1
EF1MH 1200…3000 °C 100:1
EF2ML 1,6 мкм 1-спектральный 250…800 °C 20:1 Черные и цветные металлы, линии оцинкования, обработка металлов, ковка горячего металла, станы горячей прокатки, термообработка и отжиг, индукционный нагрев
EF2MH 400…1700 °C 40:1
