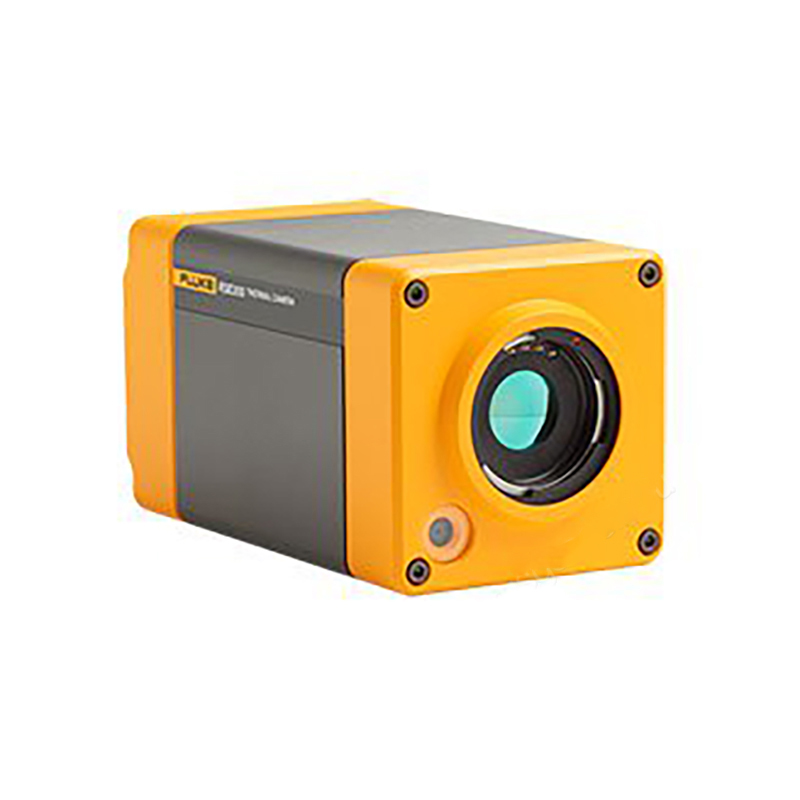

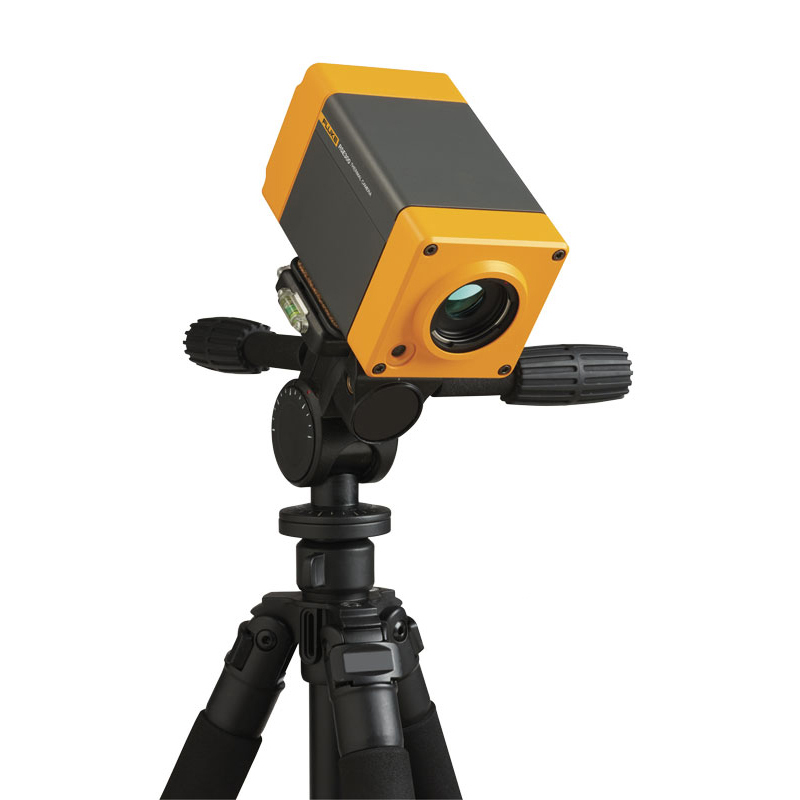

Тепловизор Fluke RSE600 9Hz
Тепловизор Fluke RSE600 9Hz предназначен для проведения стационарных радиометрических исследований. Устройство оснащено большим количеством функций и возможностей, которые можно существенно расширить за счет использования программного обеспечения MATLAB и LabVIEW.
Основное назначение тепловизора – непрерывный сбор и передача данных о температуре объекта, а также фиксация и передача изображения в инфракрасном диапазоне. Устройство разработано для использования в исследовательской и проектной деятельности, для инженерно-технических работ. С помощью ИК-камеры можно увеличить скорость, эффективность и достоверность проводимых тестов.
Прибор оснащен термочувствительной матрицей с разрешением 640 на 480 точек. Угол ее обзора 34° по горизонтали и 25,5° по вертикали. Минимальное расстояние для фокусировки – 15 см. Частота обновления 9Гц, потому тепловизор Fluke RSE600 9Hz можно использовать для выполнения измерений статичных процессов или динамичных тепловых процессов, протекающих с небольшой скоростью.
Поддерживается технология IR-Fusion. С помощью приложения для настольного компьютера, исследователь может пользоваться пятью режимами совмещения изображений. Благодаря этому, к инфракрасному изображению объекта добавляется подробная дополнительная информация.
Помимо термочувствительной матрицы, в устройство встроена цифровая камера, которая фиксирует изображение в видимой части спектра. Она предназначена для промышленного применения и имеет 5 мегапикселей для получения максимально четкой картинки. Предусмотрена возможность 16-кратного цифрового увеличения.
Для постоянной связи тепловизора Fluke RSE600 9Hz с ПК используется проводное и беспроводное соединение. Камеру можно подключить к компьютеру или планшету с помощью кабеля USB или сетевого кабеля UTP. Второй вариант используется для установки камер в технологических линиях для проверки и документирования производственного процесса. Беспроводная технология Wi-Fi дает возможность подключать к камере планшет.
Дополнительные технические возможности:
- Устройство может хранить полученные данные на локальном компьютере или в облаке.
- Доступно хранение в обычных графических или видеофайлах, а также в файлах с радиометрическими данными is2 и is3.
- Тепловизор фиксирует температуры в диапазоне от –10 до + 1200°С с погрешностью не более 2%.
Технические характеристики
| Основные характеристики | |
| Пространственное разрешение (IFOV) со стандартным объективом | 0,93мрад |
| ИК-разрешение1 | 640 x 480 (307 200 пикселей) |
| Угол поля зрения | 34° (Г) x 25,5° (В) |
| Минимальное фокусное расстояние | 15 см (приблиз. 6 дюймов) |
| Варианты фокусировки камер | Фокусировка настраивается при помощи ПО для настольных ПК SmartView® |
| Система фокусировки MultiSharp™ | Да, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора. |
| Технология IR-Fusion® | Да, при помощи ПО для настольных ПК SmartView®. Пять режимов совмещения изображений (автоматический AutoBlend™, "картинка в картинке" (PIP), сигнализация в режиме ИК/Видимый, полностью ИК, полностью видимый), добавляющие различимые в видимом спектре подробности к инфракрасному изображению |
| Тепловая чувствительность (NETD) | ≤0,040 °C при температуре объекта 30 °C (30 мK) |
| Режим фильтрации (улучшение NETD) | Да |
| Уровень и интервал | Плавное автоматическое и ручное масштабирование,при помощи ПО SmartView® |
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Да, при помощи ПО SmartView® |
| Быстрое автоматическое изменение масштаба в ручном режиме | Да, при помощи ПО SmartView® |
| Минимальный диапазон (в ручном режиме) | 0,1 °C (0,18 °F), при помощи ПО для настольных ПК SmartView® |
| Минимальный диапазон (в автоматическом режиме) | <1,0 °C (<1,8 °F), при помощи ПО для настольных ПК SmartView® |
| Встроенная цифровая камера (в видимом диапазоне спектра) | Для промышленного применения, 5 мегапикселей |
| Частота кадров | Исполнение с частотой 9 Гц |
| Цифровое увеличение | Возможность увеличения до 16x при помощи ПО для настольных ПК SmartView® |
| Хранение данных и регистрация изображений | |
| Доступные хранилища данных | Установка соединения с ПК с ПО SmartView® для хранения на внешнем устройстве |
| Механизм съемки, просмотра и сохранения изображений | Регистрация, просмотр и анализ изображений при помощи ПО для настольных ПК SmartView® |
| Форматы файлов изображений | Без радиометрических данных (.bmp) или (.jpeg) или с полными радиометрическими данными (.is2); для анализа файлов без радиометрических данных (.bmp, .jpg и .avi) программное обеспечение не требуется |
| Программное обеспечение | ПО для настольных ПК SmartView® — это полный набор функций для анализа и составления отчетов Совместимо с ПО MATLAB® и LabVIEW® |
| Форматы файлов, экспортируемых при помощи ПО SmartView® для настольного ПК | Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF |
| Голосовые аннотации | Да, при помощи ПО SmartView® |
| Текстовые аннотации | Да, при помощи ПО SmartView® |
| Запись видео | Да, при помощи ПО SmartView® |
| Форматы данных видео | Без радиометрических данных (MPEG-кодирование в формате .AVI) и с полными радиометрическими данными (.IS3), при помощи ПО SmartView® |
| Удаленный просмотр изображения с дисплея | Да, передача потокового видео с дисплея камеры через Etdernet-кабель на ТВ-монитор или ПК с установленным ПО SmartView® |
| Режим удаленного управления | Да, через сеть Etdernet или при помощи ПО SmartView® |
| AutoCapture (Автоматический режим съемки) | Да, при помощи ПО SmartView® |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) | от -10 °C до +1200 °C (от 14 °F до 2192 °F) |
| Точность | ± 2 °C или ±2 % (большее из этих значений) |
| Компенсация отраженной температуры фона | Да, при помощи ПО SmartView® |
| Коррекция пропускания | Да, при помощи ПО SmartView® |
| Линейный маркер в реальном масштабе времени | Да, при помощи ПО SmartView® |
| Цветовые палитры | |
| Стандартные палитры | 8: "Горячий металл", сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная |
| Палитры Ultra Contrast™ | 8: "Горячий металл" Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra |
| Общие характеристики | |
| Цветовая сигнализация (сигнализация по температуре) | Да, при помощи ПО SmartView® — высокая температура, низкая температура, изотермы (в пределах диапазона) |
| Спектральный диапазон ИК | от 8 до 14 мкм (длинноволновый) |
| Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от –20 до +50 °C (от –4 до +122 °F) без батарей |
| Относительная влажность | от 10 до 95 % (без конденсации) |
| Измерение температуры в центральной точке | Да, при помощи ПО SmartView® |
| Температура пятна | Да, при помощи ПО SmartView® — маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон | оличество маркеров зон, задаваемых пользователем в ПО для настольных ПК SmartView®, не ограничено. |
| Центральный прямоугольник | Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры, в ПО для настольных ПК |
| Электромагнитная совместимость | EN 61326-1:2013 IEC 61326-1:2013; (промышленное оборудование) |
| Соответствие нормам Федеральной комиссии по связи США | CFR 47, часть 15, подраздел В, класс А |
| Вибрация | IEC 60068-2-26 (гармонические колебания): 3G, 11–200 Гц, по 3 осям |
| Ударопрочность | IEC 60068-2-27 (механические удары): 50G, 6 мс, по 3 осям |
| Габариты (В × Ш × Д) | 8,3 x 8,3 x 16,5 см (3,3 x 3,3 x 6,5 дюймов) |
| Масса (без батареи) | 1 кг (2,2 фунта) |
| Степень защиты корпуса | IEC 60529: класс защиты IP67 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
| Гарантийный срок | Два года (стандартная), возможны соглашения о расширенной гарантии |
| Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| Файлы для скачивания | |
| Руководство пользователя | Скачать |
