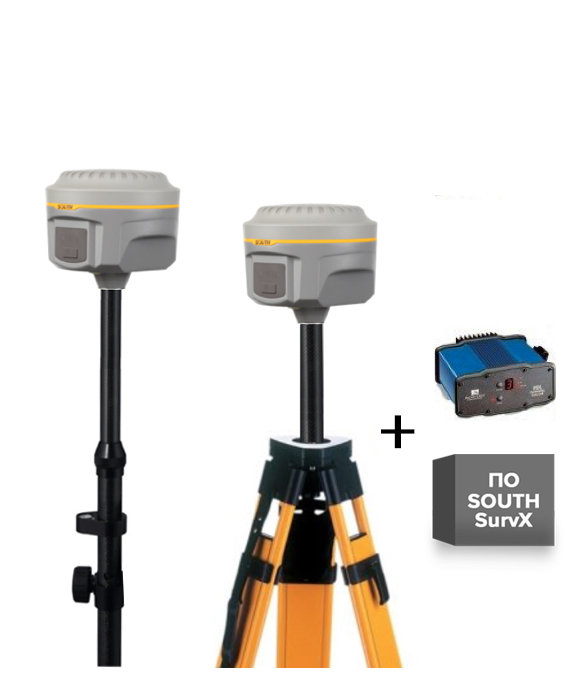

Комплект SOUTH Galaxy G1 + Радио 35W + ПО SurvX
Описание

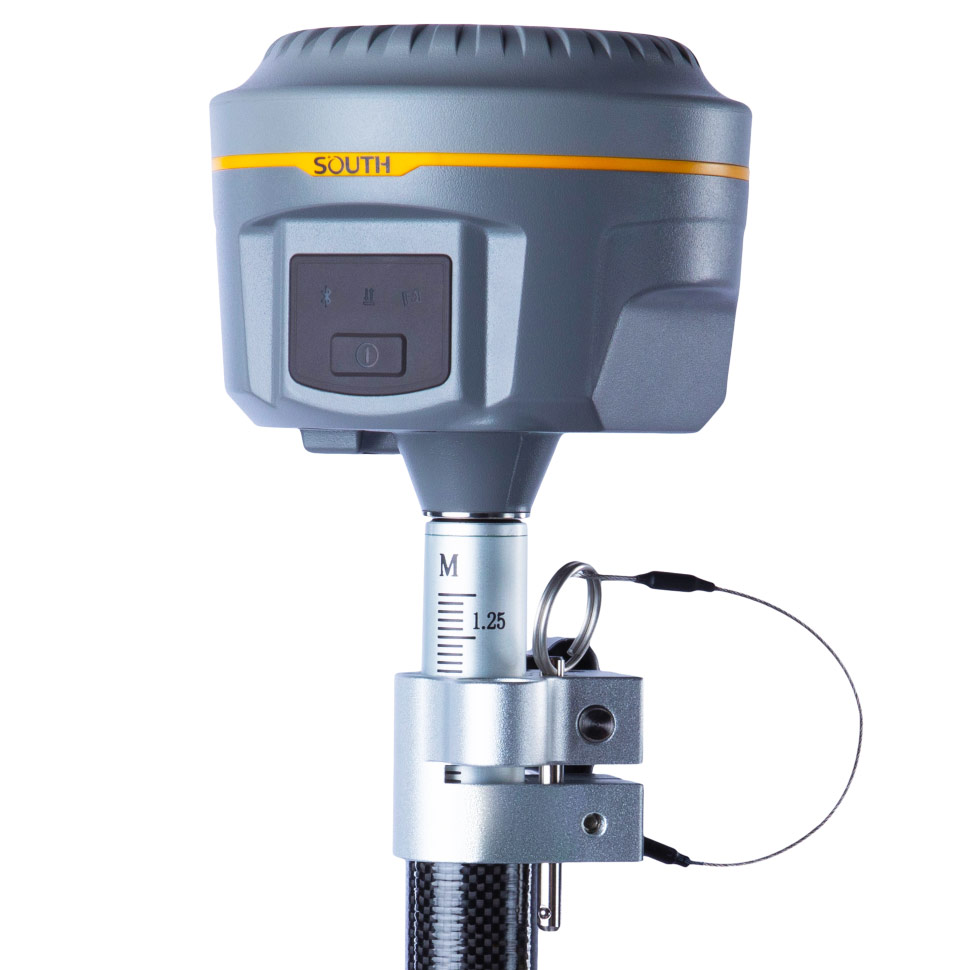

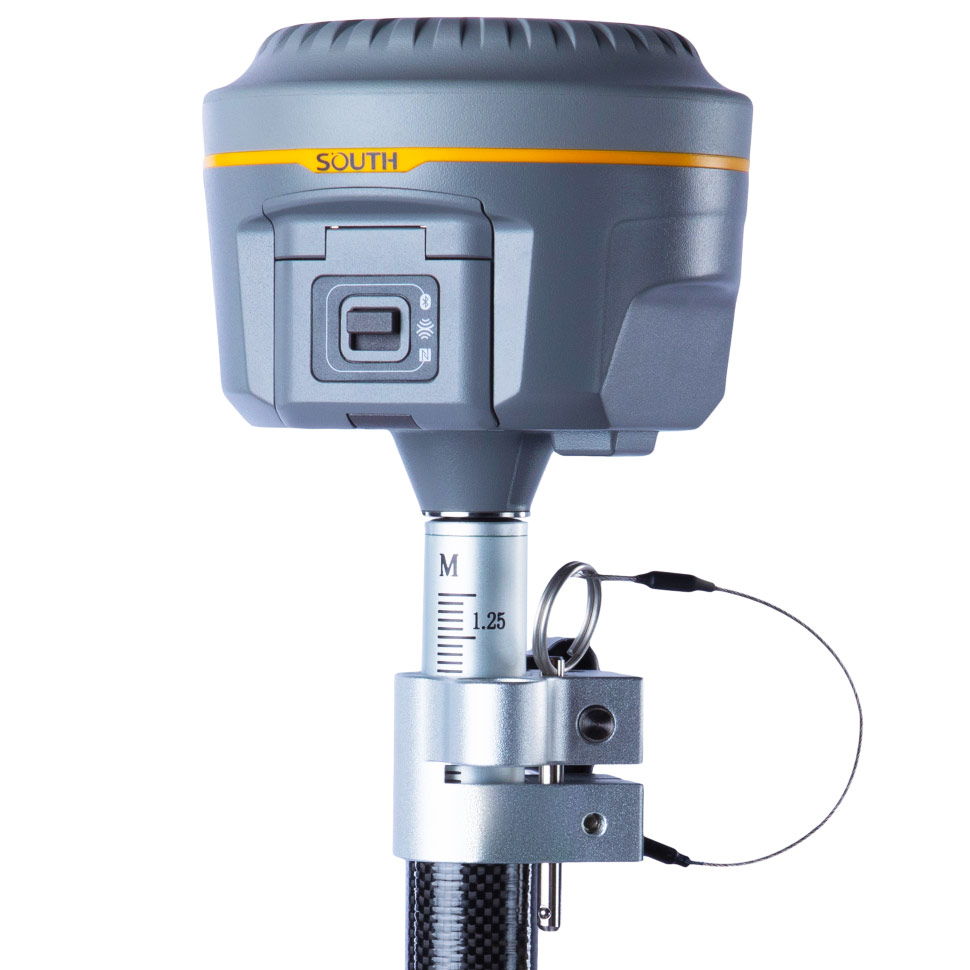

SOUTH Galaxy G1 - новое поколение GNSS приемников с маленьким размером и инновационным дизайном, получивший премию в области промышленного дизайна Reddot Design Award 2015, с отличным функционалом, расширенными возможностями, облегчающими и ускоряющими работу. Это не просто маленький приемник, но и лучший помощник геодезиста.
GNSS приемник South Galaxy G1 способен отслеживать спутники GPS, ГЛОНАСС, SBAS, Galileo, Beidou. Среди дополнительных функций включают в себя автоматическое регулирование с помощью электронных уровней, позволяя делать измерения намного быстрее и более точно.
Приемник превосходит все существующие приемники, прежде всего, благодаря встроенному датчику наклона, который помогает устранять ошибку центрирования на точке и производить измерения автоматически по пути следования. Вам достаточно встать прямо с приемником в вертикальном положении и держать его некоторый определенный период, тогда устройство автоматически сохранит точку. Вам не нужно нажимать кнопку.
В ГНСС приемник South Galaxy G1 установлена новейшая 692 канальная плата ComNav, которая поддерживает отслеживание всех спутниковых группировок - GPS, ГЛОНАСС, а также Beidou (COMPASS), Galileo, QZSS и SBAS. Данная плата поддерживает режим PPP-RTK (режим реального времени с уточненными эфемеридами и моделью ухода шкалы часов) через поток поправок в формате RTCM-SSR (State Space Representation). Таким образом возможна работа с субдециметровой точностью без использования постоянно действующих базовых станций с получением бесплатных поправок по сети Интернет.
Опционально в приемник может быть установлена проверенная временем 220 канальная плата Trimble BD970 с технологией Pacific Crest Maxwell 6 для надежного отслеживания спутников GPS, ГЛОНАСС, GALILEO, COMPASS, а также технологией подавления многолучевости Trimble Everest и поддержкой сервиса дифференциальной коррекции South SLink IP, который позволяет получать сантиметровую точность без базовых станций через сеть Интернет (мобильную связь). Также опционально приемник может поставляться с 555 канальной платой 7 поколения Novatel OEM729 c технологиями STEADYLINE и GLIDE, а также поддержкой спутникового сервиса дифференциональной L-band коррекции Terrastar-C (работа без базовой станций с сантиметровой точностью), в т.ч. в местах без сотовой связи.
Компактный размер 10см × 10см × 3.5см, легкий вес, защищенный корпус IP67 делает данный приемник наиболее оптимальным выбором в соотношение цена/функциональность. В этом корпусе установлен двухканальный Bluetooth V2.1 и Bluetooth V4.0, позволяющий соединяться с контроллером, таблетом, КПК или смартфоном.
Приемник оснащен современным сотовым 4G LTE/3.5G/EDGE/GPRS модулем, позволяющим на быстрой скорости принимать и отправлять поправки в сотовых сетях через сеть интернет (протокол NTRIP, TCP/IP). Также приемник оснащен УКВ модулем для работы в районах с плохим или отсутствующим сотовым покрытием.
Приемник оснащен ОС Linux со встроенным веб-интерфейсом и 8Гб SSD памяти. Подключение к веб-интерфейсу производится с помощью кабеля Lemo7/USB(Ethernet) или по Wi-Fi. C помощью кабеля Lemo7/USB(OTG) к приемнику можно подключить внешние устройства (flash-накопители, жесткие диски) для записи на них сырых данных. Приемник Galaxy G1 оснащен динамиком для звукового уведомления пользователя об изменениях, которые происходят с приемником во время настройки и работы, о его состоянии.
Приемник может работать с устройствами на различных операционных системах и поддерживает различное программное обеспечение: Andriod (South Egstar, SurvX), WIN7/WIN8 (Carlson SurvPC, Microsurvey FieldGenius) и Windows Mobile (South EGSTAR, Carlson SurvCE, MicroSurvey FieldGenius). Таким образом вы не ограничены в выборе устройства и ПО для сбора данных в полевых условиях с приемника в режиме реального времени.
Комплект базы и ровера может оснащаться на выбор внешним приемо-передающим радиомодемом 35 Ватт Pacific Crest PDL HPB или Harxon HX-DU8608D.
Технические характеристики
| Количество каналов | 692, 220 (Опция), (555 Опция) |
| GPS | L1C/A, L1C, L2C, L2E, L5 |
| ГЛОНАСС | L1C/A, L1P, L2C/A, L2P, L3 |
| BDS | B1, B2, B3 |
| Galileo | GIOVE-A, GIOVE-B, E1, E5A, E5B |
| Другие | QZSS, WAAS, MSAS, EGNOS, GAGAN, SBAS |
| Вывод данных | NMEA-0183, TSIP |
| Форматы поддерживаемых поправок | CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 |
| Запись данных | 1-50 Гц |
| Время инициализации | менее 10 сек |
| Точностные характеристики | |
| Автономный режим | < 2.0 м |
| SBAS | план: 0,5 м, высота: 0,85 м |
| DGNSS | план: 0,25 м + 1 мм/км, высота: 0,25 м + 1 мм/км |
| RTK | план: 8 мм + 1 мм/км, высота: 15 мм + 1 мм/км |
| Статика | план: 2.5 мм + 0.5 мм/км, высота: 5 мм + 0.5 мм/км |
| Связь и хранение данных | |

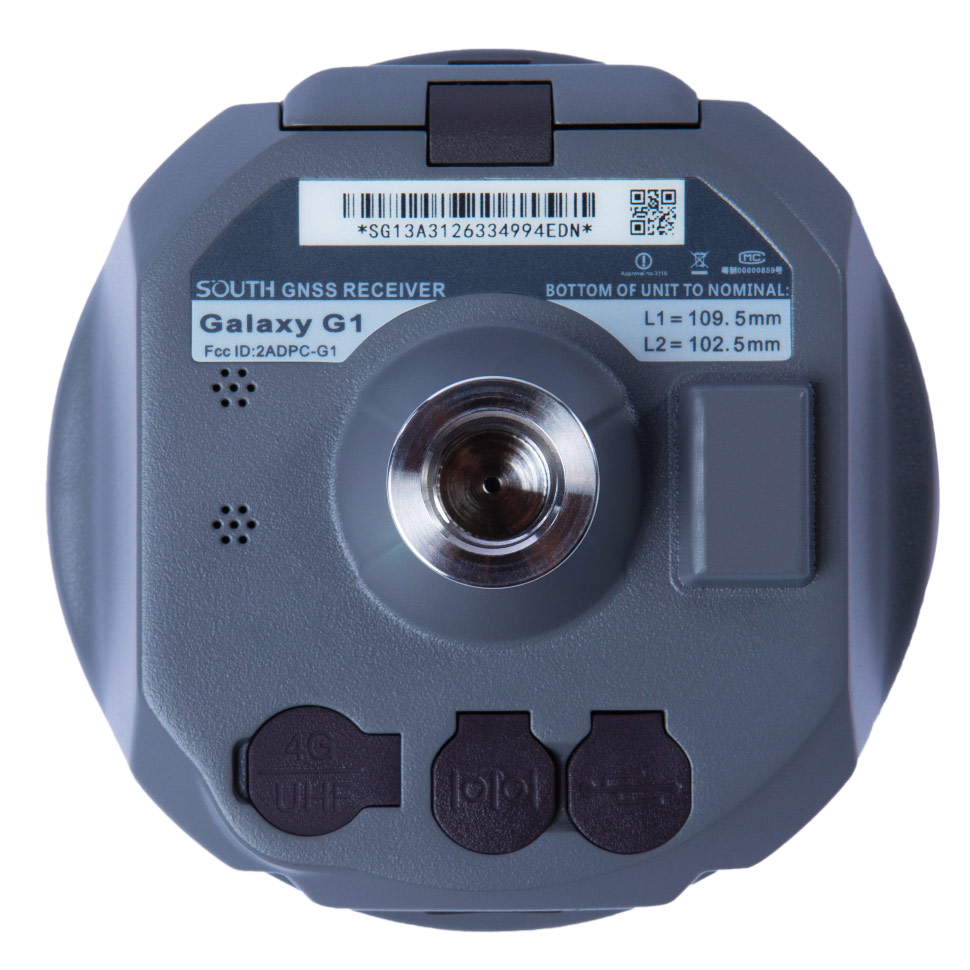

| Порты ввода/вывода | 5-pin Lemo (внешнее питание + RS232), 7-pin Lemo (USB + RS232), 1 порт для УКВ/GPRS антенны, 1 слот для сим-карты |
| УКВ-модем | Встроенный приемо-передающий 3Вт (до 12км радиус работы от базы) с поддержкой протоколов TrimTalk450s, TrimMark3, PCC EOT, SOUTH |
| Сотовый модем | 4G LTE/3G/EDGE/GPRS |
| Bluetooth | Bluetooth v.2.1, 4.0, поддержка EDR, NFC |
| WIFI (опция) | 802.11b/g |
| WIFI точка доступа | Точка доступа WIFI позволяет любому мобильному устройству подключится и получить доступ к внутреннему Web-интерфейсу для настройки и работы с приемником |
| WIFI клиент | В режиме WIFI клиента можно передавать и принимать дифференциальные поправки через сеть WIFI |
| Память | 8Гб SSD |
| Коррекция наклона | |
| Датчик наклона (опция) | до 30 градусов, автоматическая коррекция |
| Электронный уровень (опция) | отображение на экране контроллера, автоматическая съемка при достижении заданного уровня |
| Питание | |
| Встроенный аккумулятор | сменный 3400мАч, 7.4В, Li-ion (в комплекте 2шт) |
| Время беспрерывной работы, ч (статика / RTK GPRS / УКВ) | 7 / 6 / 5 (от одной батареи) |
| Характеристики корпуса | |
| Защита | IP68 |
| Защита от падения | 1,5 м на жесткую поверхность |
| Рабочая температура | -45…+60 С / -55…+85 С |
| Физические характеристики | |
| Габариты | 12.9 см × 11.2 см |
| Вес | 980 гр. |
| Материал | Магниевый сплав |
Дополнительные опции
| Опция | Стоимость, руб |
| Wi-Fi модуль для базы Galaxy G1 | 20 000 |
| Wi-Fi модуль для ровера Galaxy G1 | 20 000 |
| Контроллер BV6000s (SurvX/SurPAD/EGStar) | 10 000 |
| Контроллер South H3 Plus (SurvX/SurPAD/EGStar) | 50 000 |
| Контроллер South T17 (SurvCE/FG/EGStar) | 30 000 |
| Контроллер South X11 (SurvCE/FG/EGStar) | 50 000 |
| Контроллер South N80 (SurvX/SurPAD/EGStar) | 60 000 |
| Датчик угла наклона (МЭМС инклинометр) для базы | 20 000 |
| Датчик угла наклона (МЭМС инклинометр) для ровера | 20 000 |
| Замена ГНСС платы для базы Trimble BD970 (220 каналов) | 50 000 |
| Замена ГНСС платы для базы Novatel OEM729 (555 каналов) | 70 000 |
| Замена ГНСС платы для ровера Trimble BD970 (220 каналов) | 50 000 |
| Замена ГНСС платы для ровера Novatel OEM729 (555 каналов) | 70 000 |

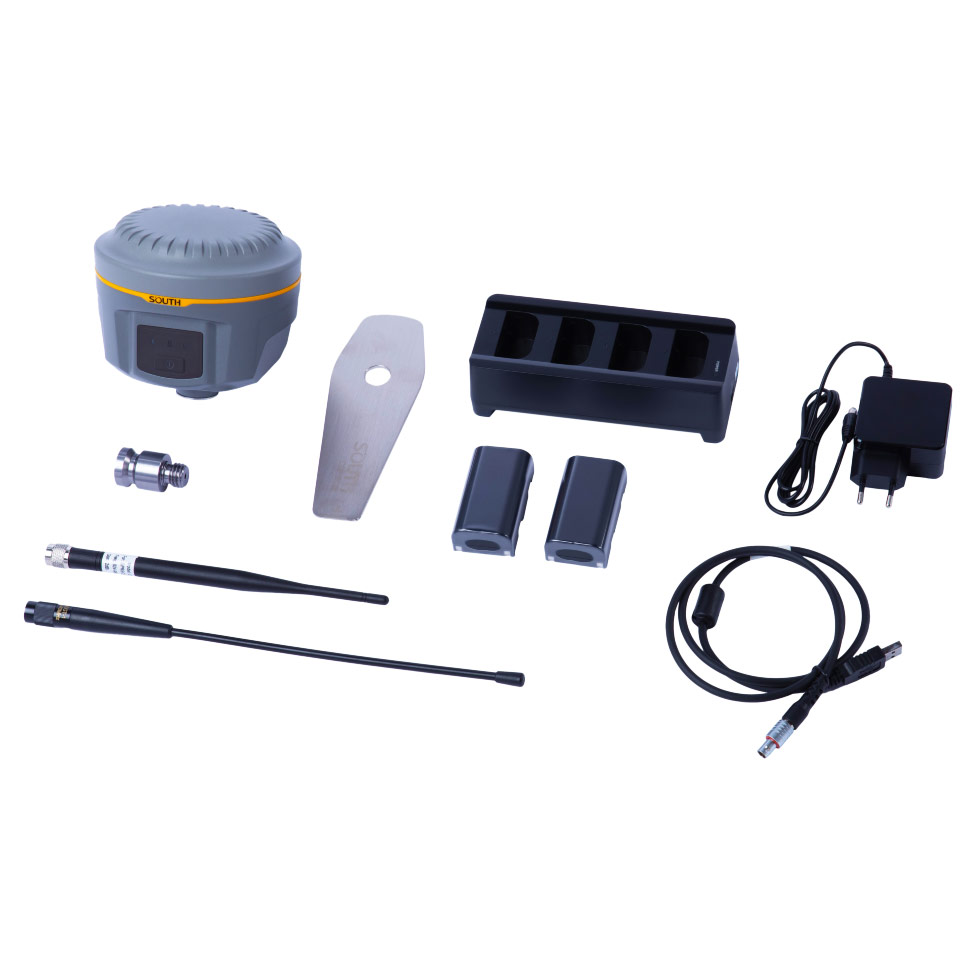

Комплектация
- Приёмник South G1 - 2шт;
- GSM антенна - 2шт;
- УКВ антенна - 2шт;
- Внешний радиомодем 35W (с комплектующими);
- ЗУ для батарей с адаптером питания от сети 220В - 2шт;
- li-ion батарея 3400мАч - 4шт;

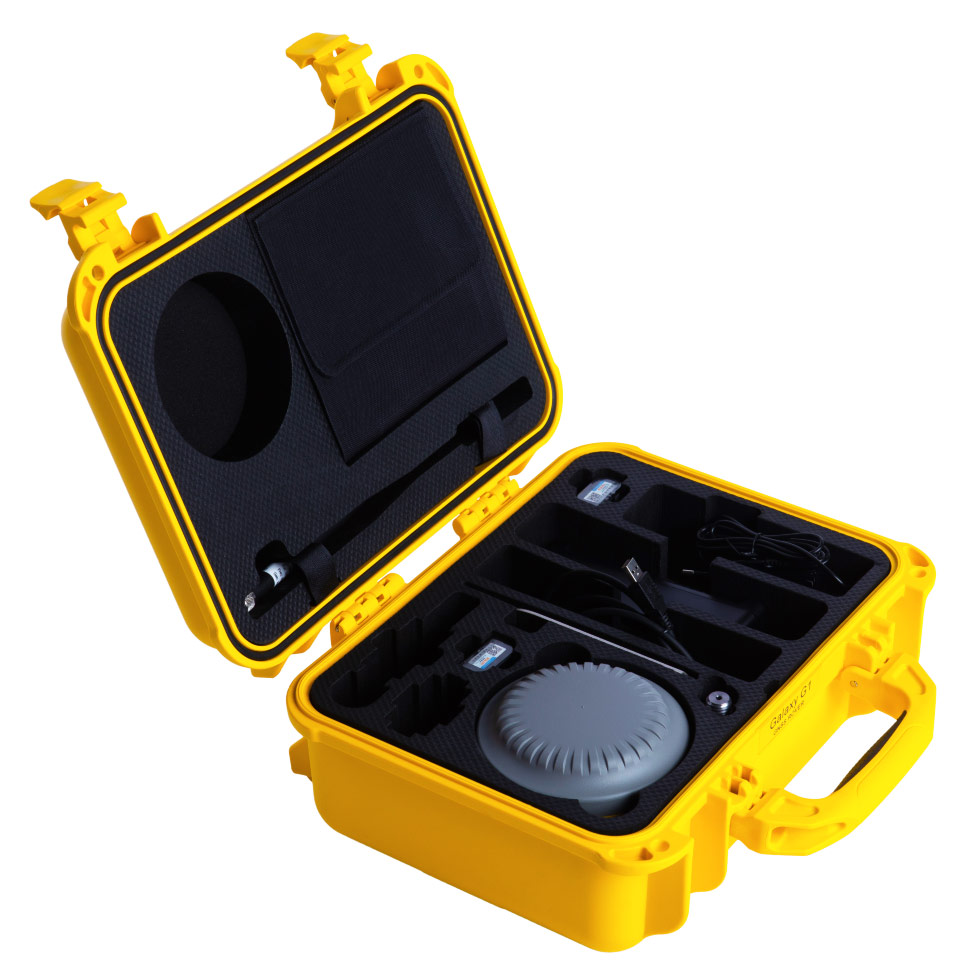

- Ударопрочная сумка - 2шт;
- Пластина на веху для измерения высоты рулеткой - 2шт;
- Кабель передачи данных - 2шт;
- ПО SOUTH SurvX (на Ваш андроид) - 1шт;
- При выборе контроллера добавляется Крепление к вехе - 1шт;
- Измерительная рулетка 3м - 2шт;
- Веха South 2.5м. (Карбон) - 1шт;
- Трегер с адаптером - 1шт;
- П.О для постобработки;
- Поверка на приёмник - 2шт.
- Доступ к базовым станциям "RTKNet".
| Файлы для скачивания | |
| Руководство пользователя | Скачать |
