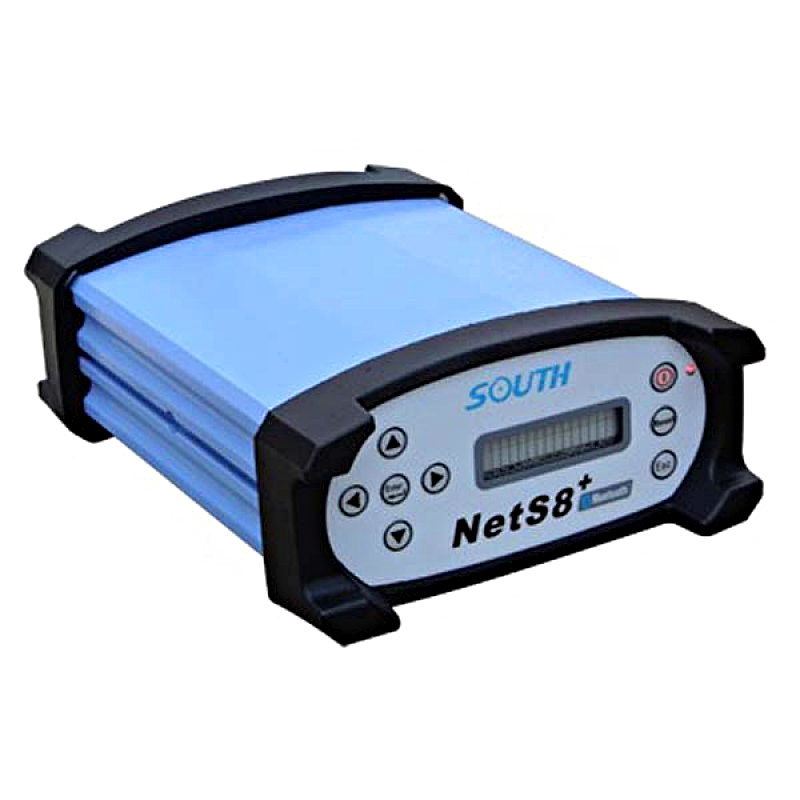

GNSS базовая станция SOUTH NET S8+

Описание

GNSS приемник South NET S8+ поддерживает как автономную работу от встроенного аккумулятора, так и работу от сети 220В или внешнего источника питания (9-15В)

Благодаря наличию порта ETHERNET данную станцию можно подключить напрямую к сети интернет. Также возможно подключение внешних коммуникационных устройств через порт RS-232C (например, GSM/3G/GPRS или УКВ модем).

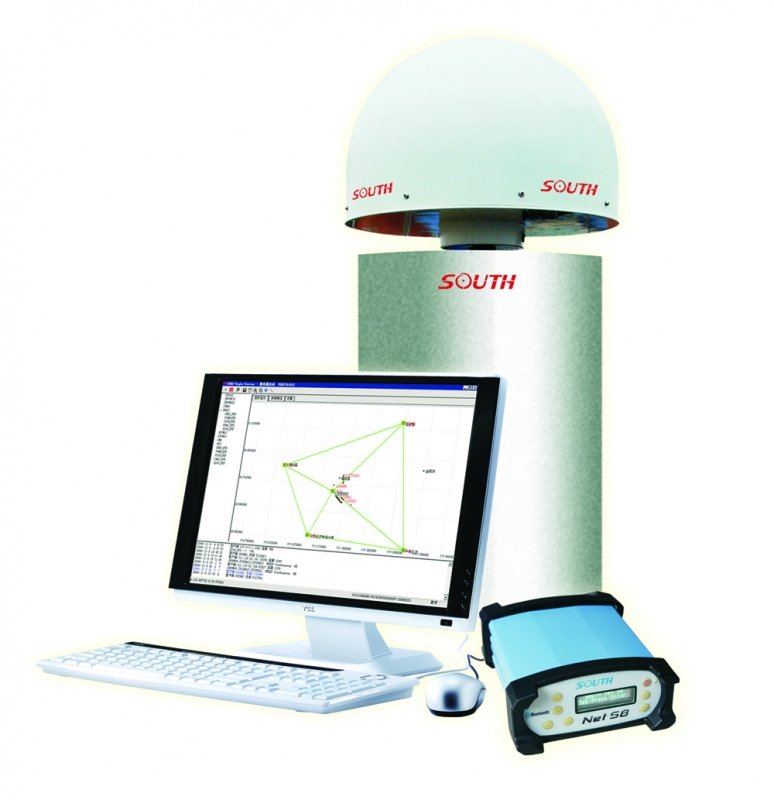

Данный приемник поддерживает все популярные форматы поправок (RTCM, CMR и другие), совместим с приемниками других производителей, а также совместим для работы в сети базовых станций для создания сетевого решения с другими CORS.

В основе базовой станции - 220 канальный ОЕМ модуль Trimble BD970 (GPS, Глонасс, Beidou, Galileo, SBAS).

Особенности

• Базовая станция предоставляет мощные возможности дистанционного управления для доступа, настройки, программирования, загрузки данных, перезагрузки / перезапуска, обновления прошивки и т.д.
• Большой объем внутренней памяти - 4 Гб (запись сырых данных в течение 12 мес. с интервалом 5 сек).
• Умная автоматическая перезагрузка в случае сбоя системы питания.
• Встроенный аккумулятор служит в качестве либо основного источника питания или резервного бесперебойного питания (ИБП), есть поддержка резервного копирования данных.
• Веб-интерфейс: обеспечивает пользователю доступ к такой информации как состояние приемника, возможность настройки, обновления прошивки и доступа к данным. Поддержка настройки различных уровней безопасности и контроля доступа.

Технические характеристики

Измерения

Основная информация

• 220 каналов, чип Pacific Crest Maxwell 6
• Высокоточный многоуровневый коррелятор для псевдодальномерных GNSS измерений
• Фазовые измерения с минимальным уровнем шумов (< 1 мм)
• Улучшенная технология от Trimble для слежения за спутниками с низкими углами

Отслеживаемые сигналы

• GPS: L1, L2 и L5, код и фаза несущей
• ГЛОНАСС: L1 и L2, код и фаза несущей
• SBAS: L1 и L5, код и фаза несущей
• Galileo GIOV-A и GIOV-B: L1 BOC L1 CBOC, E5A, E5B и E5AltBOC1
• COMPASS: B1 (QPSK), B1-MBOC, B1-2 (QPSK), B2 (QPSK), B2-BOC, B3 (QPSK), B3-BOK, L5 (QPSK)

Точность дифференциальная кодовая

• в плане 25мм+1мм/км СКО
• по высоте 50мм+1мм/км СКО
• SBAS точность <5м (обычно) СКО

Точность статических измерений

• Базовая линия <30км
• - в плане 2.5мм+0.5мм/км СКО
• - по высоте 5мм+0.5мм/км СКО
• Базовая линия >30km
• - в плане 4мм+0.5мм/км СКО
• - по высоте 9мм+0.5мм/км СКО

Точность в режиме реального времени (RTK)

• одиночная база <30км
• - в плане 10мм+1мм/км СКО
• - по высоте 20мм+1мм/км СКО
• сетевой RTK
• - в плане 8мм+0.5мм/км СКО
• - по высоте 15мм+0.5мм/км СКО

Железо

Передача данных

• RS232 (9 пиновый) последовательный порт, поддержка режима работы "Host Computer"
• Интегрированный 2.4GHz модуль связи Bluetooth
• Ethernet протоколы: HTTP, HTTPS, TCP/IP, UDP, FTP, NTRIP,
• Поддержка Прокси сервера и таблицы маршрутиризации

Хранение данных и отдача

• Хранение данных: 4GB встроенная SD карта, запись данных до 12 месяцев ( с интервалом 5 сек), возможность расширения до 16GB (SD карта). Возможность подключения через USB внешнего хранилища данных.
• Позиционирование с интервалами: 1Гц, 2Гц, 5Гц, 10Гц, 20Гц и 50Гц (по умолчанию 1Гц)
• Поправки: CMR, CMR+, sCMRx, RTCM2.1, RTCM2.2, RTCM2.3, RTCM3.0, RTCM3.1, RTCM 3.2
• Навигационные форматы: ASCII: NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS и бинарный: TrimbleGSOF

Питание

• постоянный ток 9-28В, с защитой от перенапряжения
• низкая потребляемая мощность 4.0 Ватта

Пользовательский интерфейс

• Передняя панель с кнопками и LED экраном
• Один RJ45 Ethernet порт (10Мб/100Мб), поддержка протоколов TCP/IP, HTTP, Ntrip
• Два RS232 порта данных, передача статических измерений и дифференциальных поправок
• Два мульти-функциональных порта: Порт 1 поддерживает отладку системы и загрузку статический измерений со встроенной SD карты; Порт 2 поддерживает конфигурацию параметров и подсоединение метеорологических датчиков, барографа, клинометра и т. п. как например внешний жесткий диск для хранения данных
• Один порт для ввода сигнала опорной частоты от внешнего генератора, возможность подключения высокоточных атомных часов
• Один порт для вывода импульсов шкалы времени (PPS сигнал)
• Один порт для ввода импульсов, регистрирующих внешние события (Event Marker)

Физические параметры

• Д×Ш×В: 202мм×163мм×75мм
• Вес: 1.4кг
• Защита: прочный алюминиевый корпус плюс пластиковые уплотнительные кольца, разработанные для падения с высоты 1м на жесткую поверхность
• Стандарт IP67: водонепроницаем (выдерживает временное погружение на глубину до 1 метра); пылезащищен

Окружающая среда

• Температура хранения и использования: -40℃~75℃
• Влажность, 10％～95％(без-конденсата)

Опционально

• ГНСС антенна Harxon HX-CSX601a 1шт.
• ГНСС Choke-ring антенна South CR-3 UHG 1шт.

Комплектация

• Референцный ГНСС приемник South NET S8+ 1 шт.
• Зарядное устройство для батареи от сети 220В 1 шт.
• Блок питания 220В 1шт.
• Кабель 30 метров для ГНСС антенны 1шт (при покупке ГНСС антенны).
• Грозозащита TNC-TNC 1шт (при покупке ГНСС антенны).
• Крепление для антенны 1шт (при покупке ГНСС антенны).
