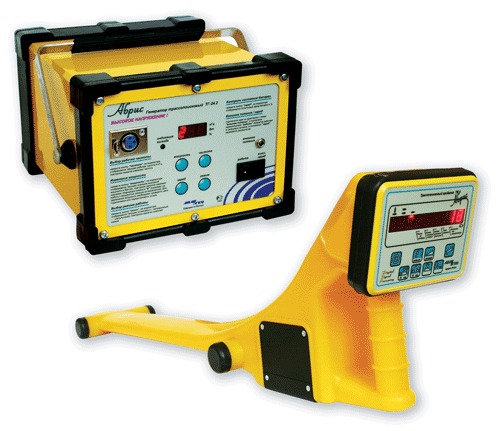

Трассопоисковый комплект Абрис 24.30 с приемником ТМ-8 и генератором ТГ-24.30

Описание

Трассопоисковый комплект Абрис предназначен для поиска протяженных токопроводящих объектов, таких как металлические трубы, телефонные и силовые кабели, как в пассивном режиме (по проходящему по кабелю току), так и в активном при совместной работе с трассопоисковым генератором.

Комплект Абрис поставляется в трех комплектациях – Абрис 24.20, Абрис 24.30 и Абрис 24.40. Комплектации различаются мощностью генератора (типом генератора) и дальностью поиска. В комплектации Абрис 24.20 дальность поиска составляет до 1500 м, в комплектации Абрис 24.40 – до 3000 метров.

Особенности трассопоискового комплекта Абрис

• Небольшие габариты и вес;
• Светодиодный морозостойкий дисплей приемника и генератора (диапазон рабочих температур –40...+60⁰С;
• Брызгозащитное исполнение;
• Определение глубины залегания труб при совместной работе приемника с генератором;
• Поиск по максимальному и минимальному сигналу с одновременным отображением силы электромагнитного поля, идущего от проводника с током;
• Автоматическая и ручная регулировка сигнала;
• На дисплее приемника расположены стрелки – указатели направления расположения трассы, которые помогают оператору локализовать расположение трассы;
• Генераторы снабжены устройством автоматического согласования с трассой и индикации отсутствия надежного контакта с коммуникацией;
• Возможность переключения выходной мощности для работы на коротких участках;
• Режим работы: непрерывный и импульсный;
• Контроль уровня заряда аккумуляторной батареи;
• Питание генератора осуществляется от встроенного аккумулятора;
• Заряд аккумулятора производится с помощью зарядного устройства от сети переменного тока 220 В, 50 Гц или от внешнего источника питания постоянного тока с напряжением от 12 до 16 вольт (в том числе от бортовой сети автомобиля). Процесс заряда аккумулятора автоматизирован и контролируется встроенным микропроцессором;
• Возможность поставки специализированной версии для подводных работ (с приемником ТМ-8П).

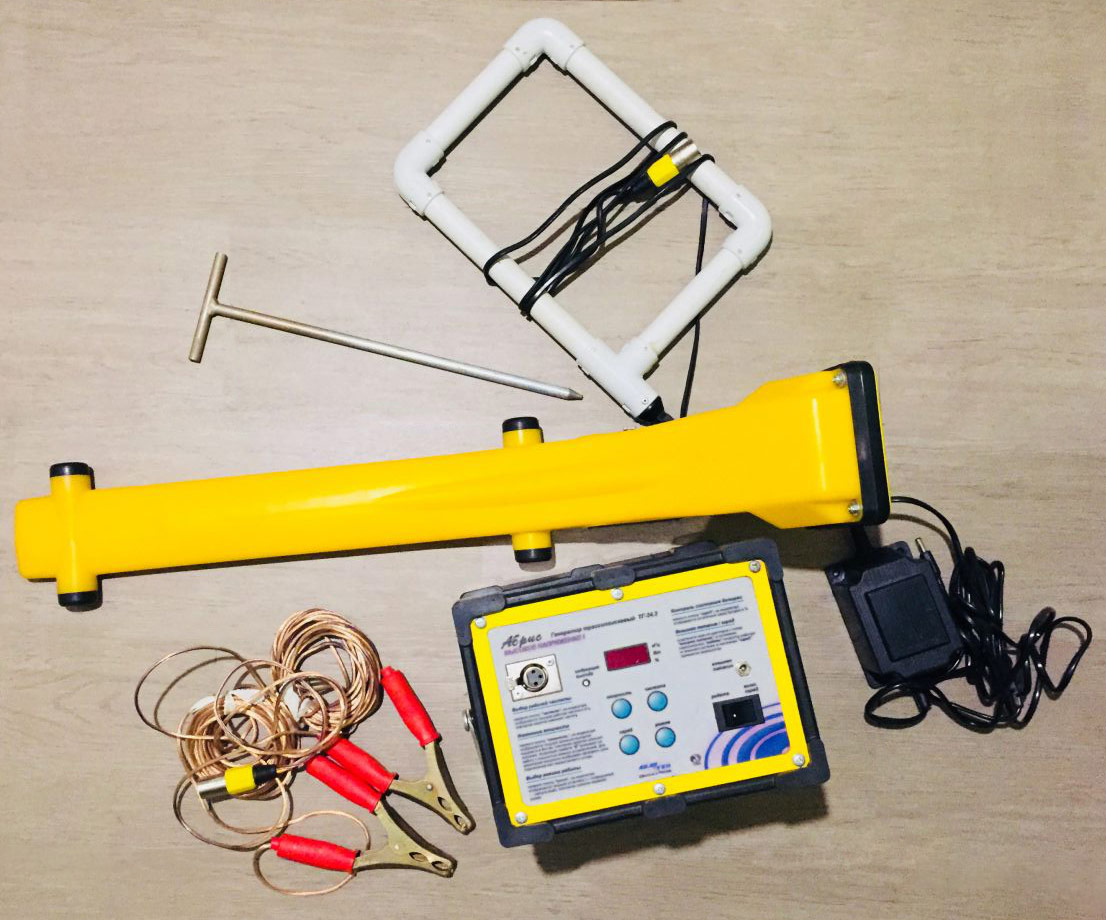

Комплектация трассопоискового комплекта Абрис 24.30

• Приемник трассопоисковый Абрис ТМ-8;
• Генератор трассопоисковый Абрис ТГ-24.30 (ТГ30);
• Зарядное устройство от сети 220 Вольт;
• Комплект соединительных проводов;
• Штырь заземления;
• Рамка индуктивной связи;
• Чехол;
• Инструкция по эксплуатации.

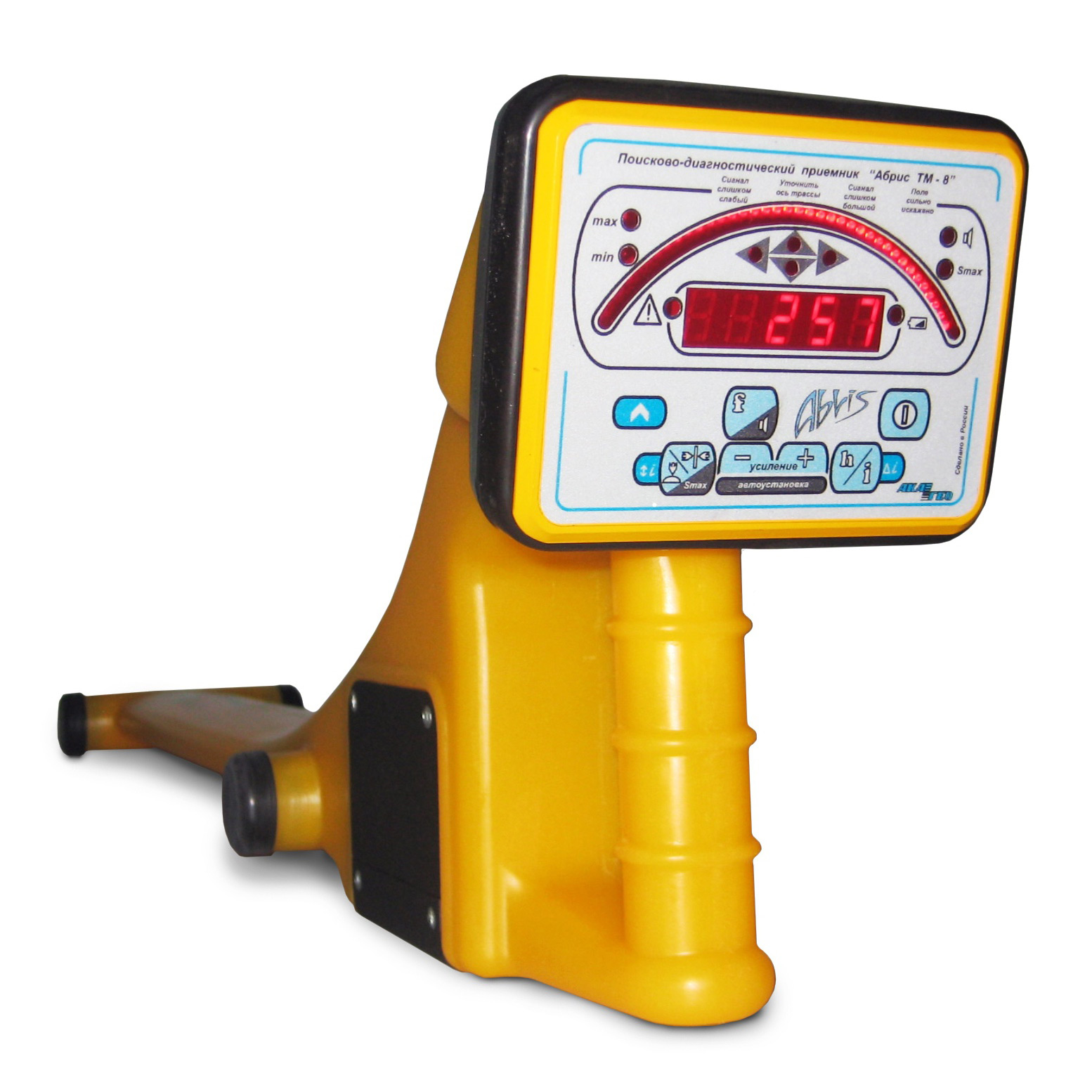

Приемник трассопоисковый Абрис ТМ-8 предназначен для обнаружения, локализации и измерения глубины залегания искомых коммуникаций. Технические характеристики трассопоискового приемника Абрис ТМ-8.

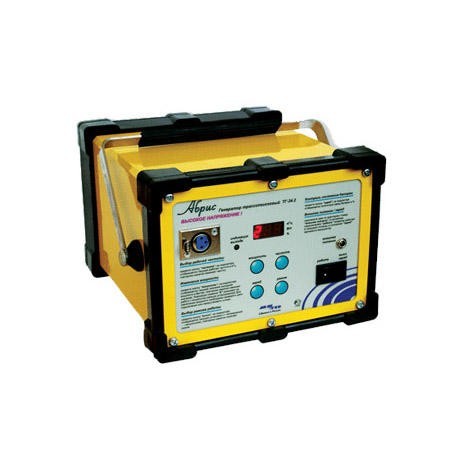

Портативный переносной трассопоисковый генератор Абрис ТГ-24.30 (ТГ30) предназначен для создания тока испытательной частоты в трассе. Технические характеристики трассопоискового генератора Абрис ТГ-24.30 (ТГ30).

Рамка индуктивной связи предназначена для наведения тока испытательной частоты без непосредственного подключения к трассе. Используется в случае невозможности подключения генератора к коммуникации, а так же при необходимости разведки местности для поиска неизвестных коммуникаций.

Кабели гальванического подключения используются для подключения генератора к открытому участку трассы и создания тока испытательной частоты.

Штырь заземления позволяет заземлить кабель гальванического подключения для возврата тока через землю.
