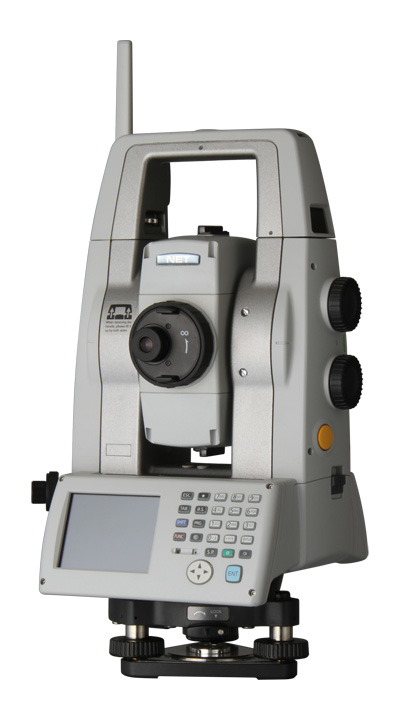

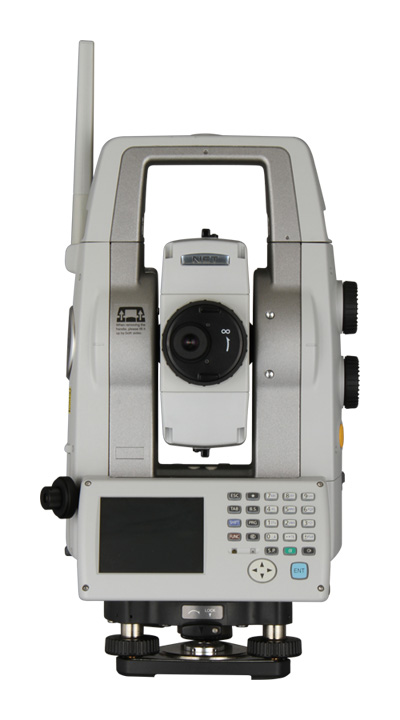

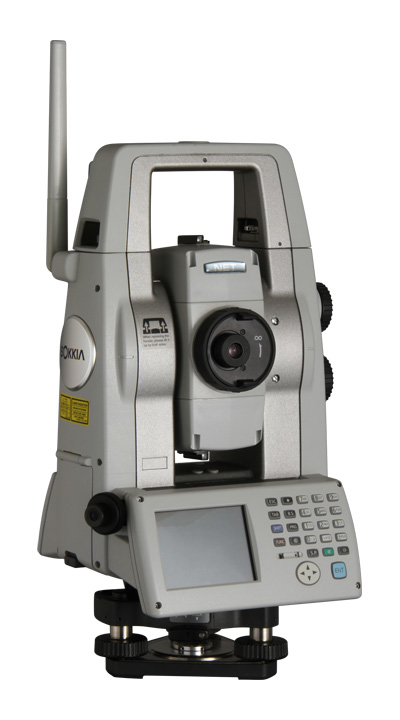

Роботизированный тахеометр Sokkia NET1AXII

Описание:

Роботизированный тахеометр Sokkia NET1AXII - это высокоточный уникальный тахеометр, который обладает угловой точностью 1".

Модель NET1AXII отличается уникальной дальномерной частью, которая позволяет прибору измерять расстояния на стеклянные призмы с точностью 1мм + 1ppm. А если не использовать отражатели, то точность измерений составляет 2мм + 1ppm. Данная модель показывает точность, достигаемую по отражательным мишеням, 1мм + 1ppm.

Тахеометр Sokkia NET1AXII оснащен сервомотором с высокой скоростью углового вращения (85° в секунду). Также прибор оснащен функцией "Auto Pointing", которая гарантирует автоматическое наведение на призму или отражающую пленку с очень высокой точностью. Так устройство может наводиться на стеклянные призмы, которые расположены на удалении до 1000 метров с точностью до 1".

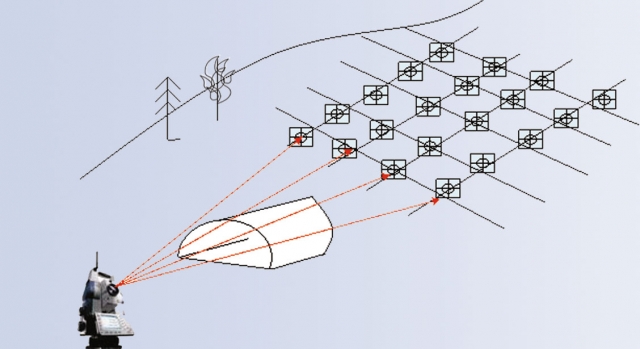

В тахеоменте используется технология "Matrix Detection", она способна определять координаты всех имеющихся отражателей в заданной области (например, задача выполнения повторных измерений одних и тех же отражателей с целью мониторинга деформаций инженерного сооружения). Данная функция дает возможность пользователям производить измерения в темноте. Устройство оборудовано специальной светодиодной подсветкой для обнаружения отражателей при недостаточной освещенности.

Sokkia NET1AXII имеет панель управления с цветным графическим сенсорным экраном и расширенной клавиатурой. Модель оснащена новыми интерфейсами обмена данными (Bluetooth Class1, RS-232C и USB), разъемом для подключения внешнего USB накопителя емкостью до 8 Гб. Прибор имеет защиту IP65.

В комплект тахеометра входит ПО "MAGNET Field On Board". Прибор может эффективно использоваться в самых разных приложениях. Роботизированный тахеометр Sokkia NET1AXII применятся для мониторинга деформаций инженерных сооружений, при строительстве специальных объектов, в судостроении, при производстве колесных тележек для высокоскоростных железнодорожных составов и т.д.

Особенности:

• Точность измерения расстояний до 1 мм;
• Высокая точность угломерной части;
• Высокая дальность измерения без отражателя (200 м);
• Подсветка мишеней встроенным в тахеометр светодиодом;
• Двухосевой компенсатор;
• Абсолютная система считывания углов по диаметрально противоположным сторонам кодовых дисков. • Подсветка сетки нитей, клавиатуры и дисплеев для работы в сумерках;
• Видимый лазерный луч малого диаметра. Позволяет легко выполнять измерения сквозь препятствия. • Режим Auto pointing позволяет автоматически распознать центр отражателя • Li-Ion аккумуляторы малого веса. Без эффекта памяти;
• Внутренняя память свыше 500 Мб + возможность использования USB-накопителей;
• Возможность настройки пользователем раскладки клавиатуры (позволяет присвоить нужное значение любой программной клавише);
• Возможность использования списка кодов;
• Простой экспорт в AutoCAD. Загрузка координат в тахеометр;
• USB кабель для передачи данных;
• Автоматизирование процесса наблюдения за деформациями;
• Все приборы изготавливаются только в Японии.

Технические характеристики:

Измерение углов
Точность (с.к.о.) измерения угла одним приемом, "	1
Компенсатор
Тип	двухосевой
Зрительная труба
Увеличение, крат	30
Подсветка	сетка нитей
Компенсатор
Диапазон работы, ’	6
Дальность измерения расстояний
на одну призму, м	3500
на отражающую пленку, м	200 (RS50N-R)
без отражателя, м	100
Точность измерения расстояний
без отражателя, мм	± (1.0 + 1x10-6*D) < 0.3
на отражающую пленку, мм	± (0.5 + 1x10-6*D) < 0.2
на призму, мм	± (0.8 + 1x10-6*D)
Панель управления
Клавиатура	25 клавиш на одной стороне + клавиша на боковой панели
Дисплей	Цветной сенсорный (односторонний)
Подсветка	дисплей + мишени
Внешние условия эксплуатации прибора
Защита от внешних факторов (пыли, воды)	IP65
Рабочая температура, °С	-20°... +50°
Интервал измерения расстояний
Точный режим, с	0.9
Память
Внутренняя память	500 МБ
Интерфейсы
Съемный носитель информации	USB 2.0 Тип A / mini B
Беспроводный модуль Bluetooth	Bluetooth Class1
Коммуникационные порты	RS-232C и USB 2.0 Тип A / mini B
Центрир
Тип центрира	Оптический
Другие характеристики
Лазерный визир	Есть
Батарея питания
Время работы от одного аккумулятора, ч	4
Время заряда одного аккумулятора, ч	5.5
Вес
Масса (включая аккумулятор и трегер), кг	6.8
Прочее
Программное обеспечение	Базовые измерения, MAGNET Field Onboard
Наводящие винты	Двухскоростные, сервопривод
Страна изготовления	Япония
Гарантийный срок	1 год

Внутреннее программное обеспечение MAGNET Field Onboard:

• модуль «Сканирование» - позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками);
• модуль «Мониторинг» - производится автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора;
• модуль «Траектория» - позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени;
• работа с проектами (создание, удаление, настройка);
• импорт, экспорт данных различных форматов (.txt; .dxf; .dwg; .xyh; .pnt; .dgn; .shp; .xml; .mgn; .csv; и т.д.);
• определение координат;
• обратная засечка;
• проектирование трассы, поперечников;
• измерение недоступного расстояния, превышения;
• обмер рулеткой;
• измерения со смещениями;
• вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
• расчетный модуль COGO:
  • обратная задача;
  • точка в направление;
  • пересечение;
  • инженерный калькулятор;
  • расчет кривых;
  • вычисление и подбор площади;
  • расчет угла между тремя точками;
  • расчет координат точек по смещению линии, кривой, трассы;
  • расчет координат точек хода при вводе данных вручную;
  • преобразование координат методом разворота относительно базовой точки;
  • смещение системы координат по азимуту расстоянию высоте или координатам точек;
  • преобразование координат по масштабу относительно базовой точки;
  • плановые преобразования системы координат по соответствующим точкам;
• отображение результатов измерений или расчетов на миникарте;
• рисовка простейших элементов в процессе работы.
