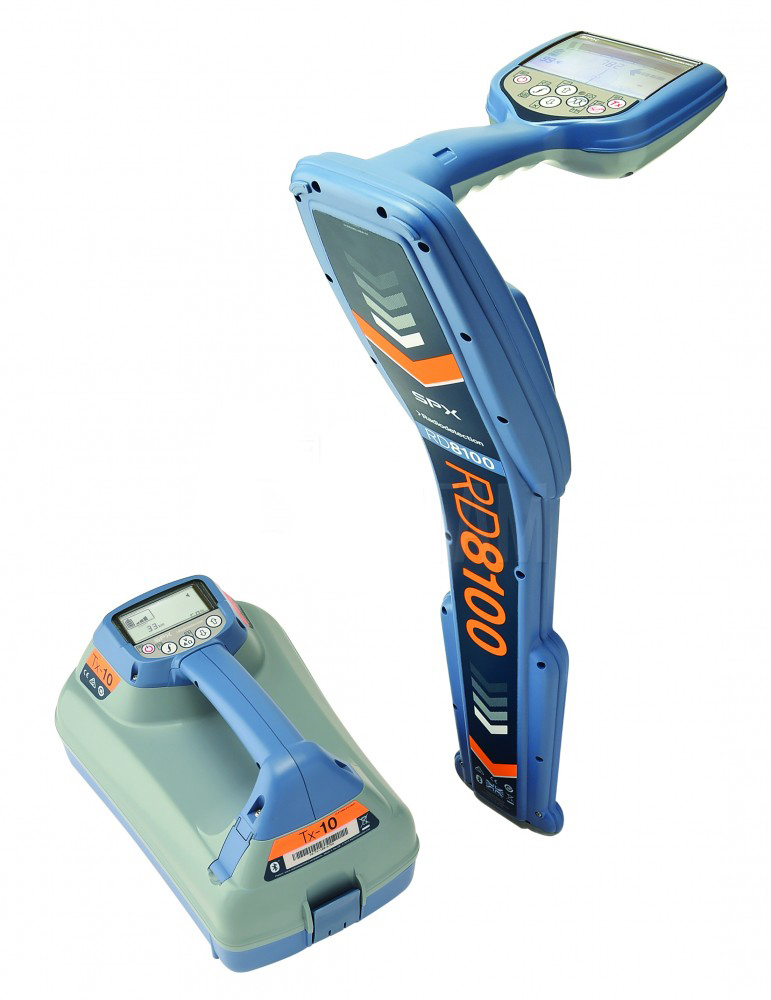

Трассоискатель Radiodetection RD8100 PDL с генератором Тх-10

Трассоискатель Radiodetection RD8100PDL – трассоискатель, работающий на 21 частоте, имеет 5 пассивных режимов, силовые фильтры, есть функция поиска повреждений кабелей.

В комплектацию трассоискателя Radiodetection RD8100 PDL входит генератор Тх-10.

RD8100 – это новая серия прецизионных локаторов с расширенными характеристиками. Трассоискатель RD8100 создан для людей, чья работа связана с геодезией, ЖКХ, строительством. Облегчает задачу поиска подземных коммуникаций. Всё, что вам нужно – это пройти с локатором по предполагаемой траектории залегания коммуникаций. Моментально обнаруживает любые подземные коммуникации, указывает глубину залегания, выявляет и классифицирует дефекты. Уникальная комбинация из 5 антенн позволяет вам по собственному усмотрению выбрать оптимальный уровень точности для работы.

Трассоискатели серии "RD8100" включают в себя модели в стандартном исполнении PXL, PDL, PTL, и со встроенным GPS-модулем - PXLG, PDLG, PTLG.

Модификации PDL(G) и PTL(G) имеют разное количество частот (18 и 22), а также оснащены функцией "Current Direction (CD)". Локатор позволяет фиксировать направление тока в трассируемом кабеле для однозначной идентификации необходимой линии. Также RD8100 данных модификаций могут находить повреждения электрических и сигнальных кабелей, определять глубину прохождения линий в режиме Power. Имеют функцию пассивного наведения.

Особенности трассоискателя RD8100

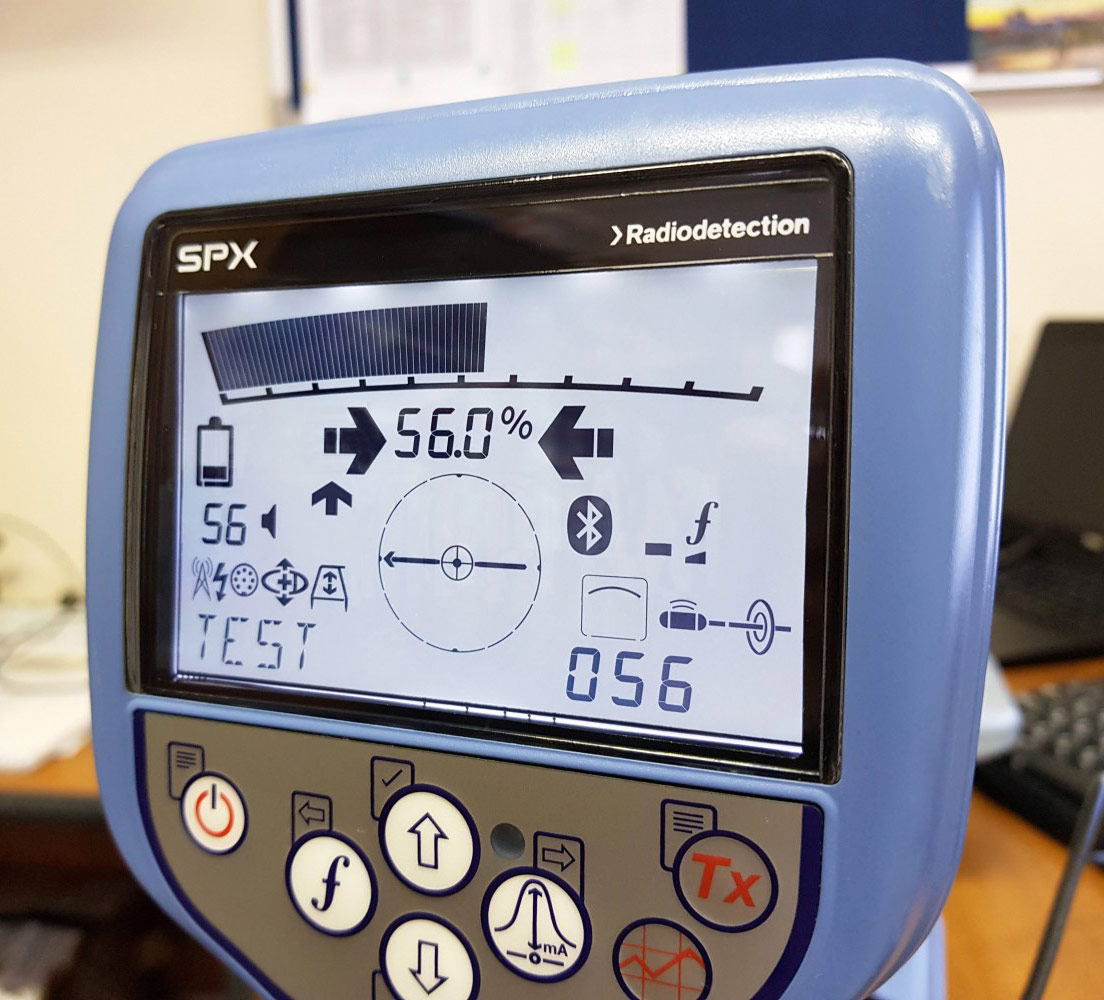

• Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
• Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
• Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
• Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
• Функция определения направления тока (Current Direction) на частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
• Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
• Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
• Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
• Предназначен для эксплуатации непосредственно на месте проведения работ – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли.

Отличия RD8100 от RD8000

• Степень защиты корпуса IP65 против IP54;
• 5 программируемых частот для пользователя;
• Дополнительная частота с индикацией направления тока 4096 Гц;
• Новый поисковый режим наведения;
• 5 поисковых антенн против 4;
• Функция Power Filters гармоники промышленной частоты 50 Гц - переключаются кнопкой на локаторе;
• Одновременное отображение глубины залегания коммуникации и тока.

Упрощение локации в сложных условиях

В связи с тем, что структура коммуникаций становится сложнее, профессионалы в области локации требуют более мощных инструментов для быстрой и точной идентификации, трассировки кабелей. RD 8100PDL предоставляет вам такую возможность. Пользуйтесь надёжным, которое действительно экономит время и средства на упрощении поиска кабелей, труб и выявлении неисправностей.

Адаптируйте трассоискатель к частотам вашей сети

В трассоискатели RD8100 может быть введено до 5 дополнительных частот для адаптации к сигналам, имеющимся в искомых телекоммуникационных сетях. Частоты вашей сети вводятся при помощи программного обеспечения трассоискателя.

Поиск повреждений оболочек кабелей

Объединение дополнительного устройства А-рамки с локатором RD8100 для идентификации и определения мест повреждений оболочек кабелей с точностью в пределах 10 см.

Программа RD Manager для ПК

Настройка, калибровка и обновление трассоискателя с помощью компьютера. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.

Пассивный режим направления

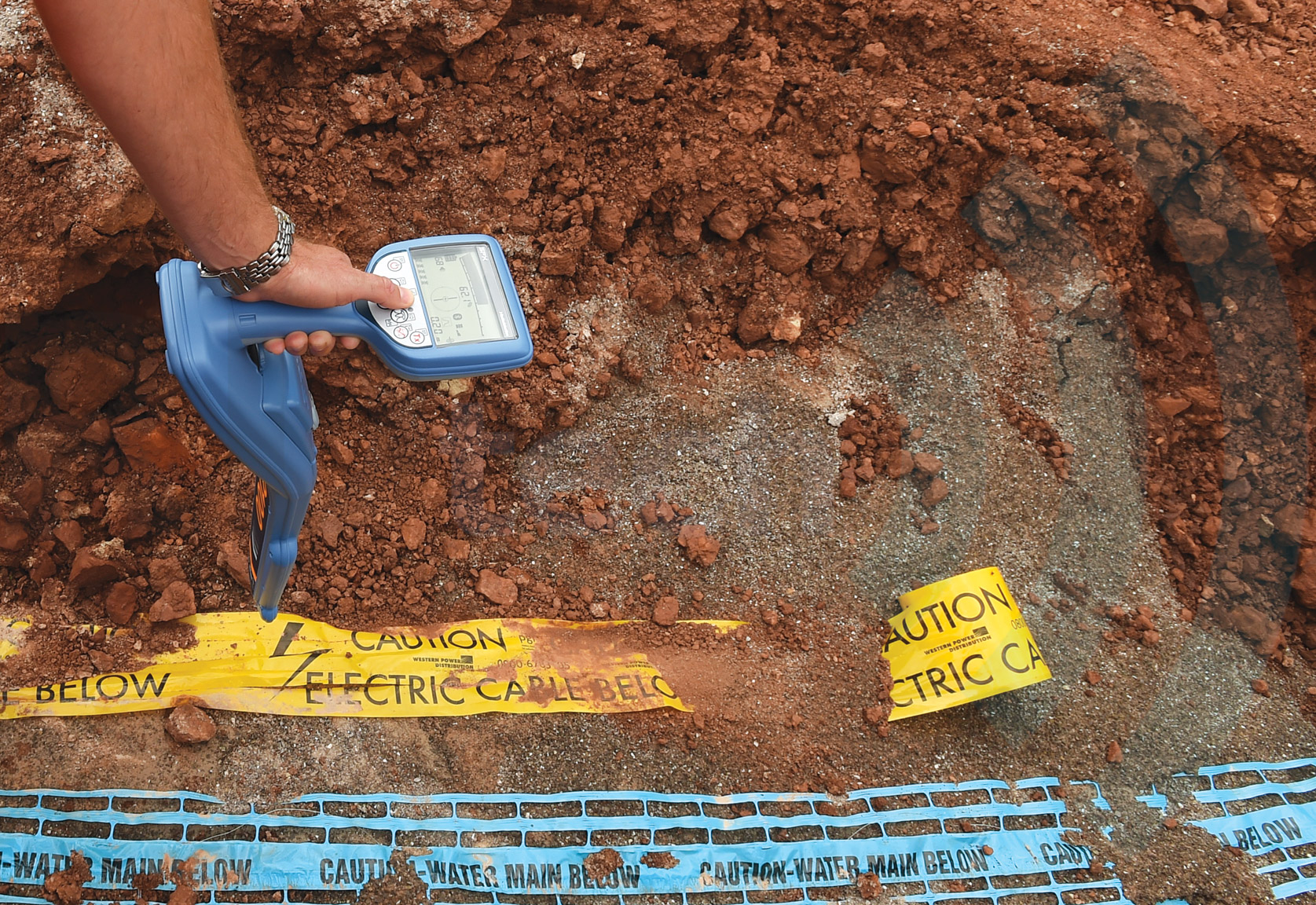

Быстрая проверка любой зоны перед проведением работ по вскрытию грунта, используя одновременное детектирование сигналов промышленной частоты и радиосигналов, которые несут подземные кабели или трубы.

Выход генератора 90 В

Более мощный сигнал, подаваемый на искомые линии с высоким импедансом – возможность детектирования коммуникационных линий на большем расстоянии и большей глубине залегания.

Функция мультиметра

Оценка параметров искомой линии, используя генератор – быстрое измерение линейного напряжения, тока и импеданса.

Выбор оптимального режима поиска

Уникальная комбинация из 5 антенн позволяет оператору оптимизировать конфигурацию локатора RD8100 для различных задач. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надежные измерения.

Функция iLOC – дополнительная опция

iLOC – это беспроводная связь Bluetooth с большей дальностью действия между локатором RD8100 и генератором. Позволяет оператору управлять мощностью и частотой сигналов на расстоянии 450 метров, что помогает экономить время на поиски и трудозатраты оператора.

Дополнительные аксессуары к трассоискателю

Большой ассортимент дополнительных принадлежностей компании Radiodetection расширяет возможности трассоискателей RD8100 и генераторов, обеспечивая точную локацию в конкретном применении, как при локализации телефонных кабелей в пучке, так и подводных силовых кабелей.

Технические характеристики:

Комплектация

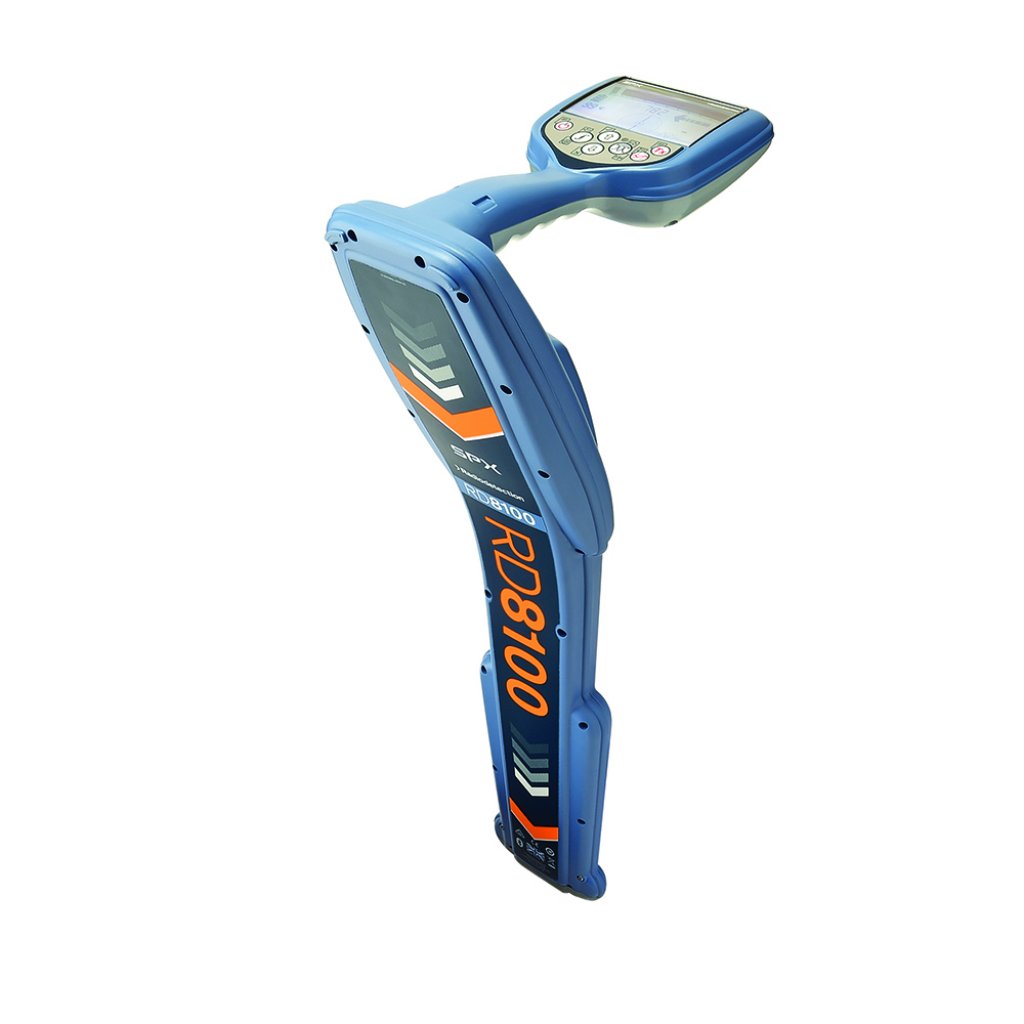

• Локатор RD8100PDL
• Генератор Tx-10

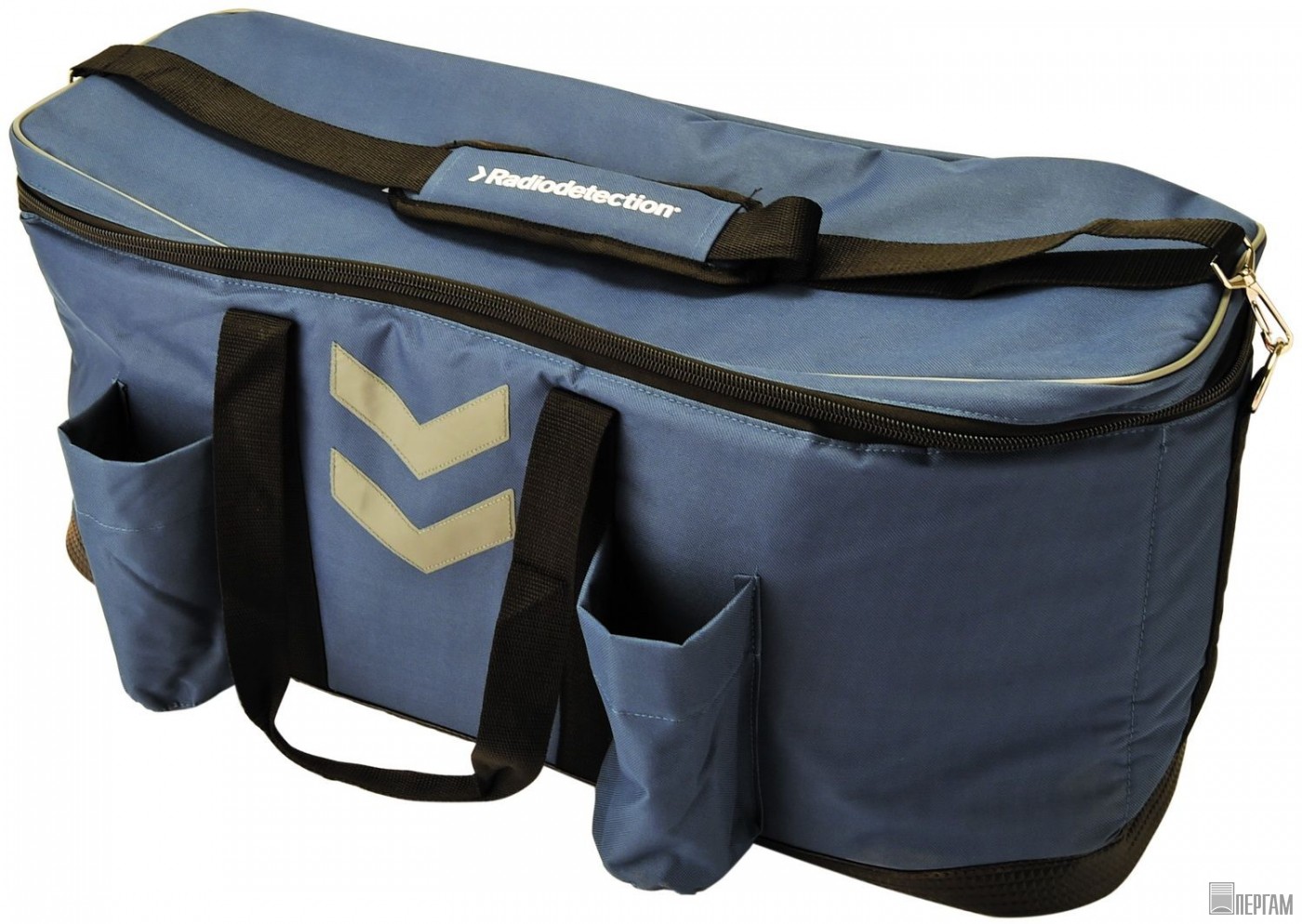

• Сумка для переноски
• Инструкция по эксплуатации на русском языке
• Штырь заземления
• Катушка с проводом для заземления
• Магнит для подключения генератора к металлическим трубам
• Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
• Батареи питания для локатора и генератора
