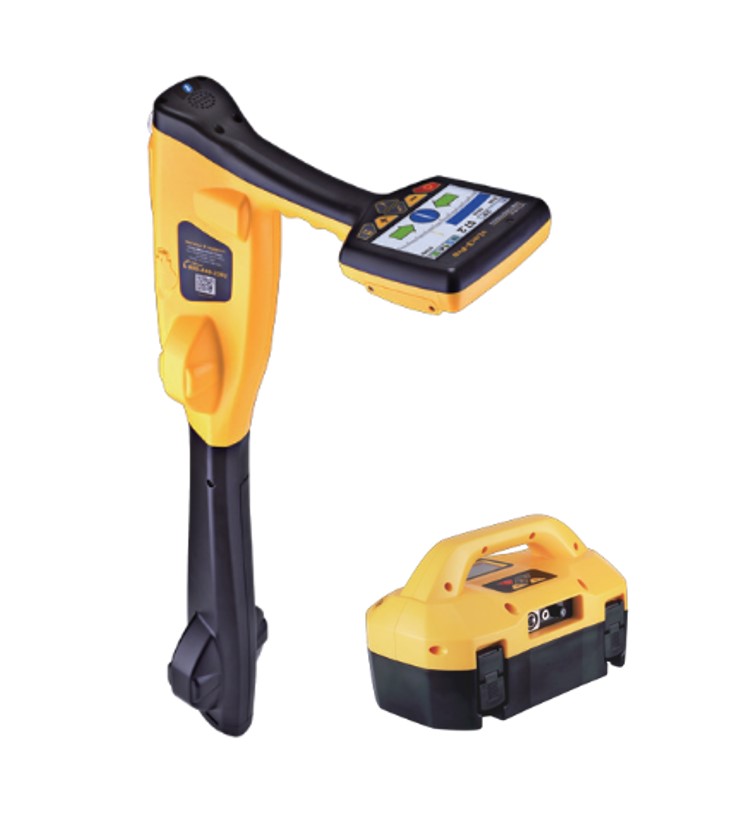

Трассопоисковая система vLoc3-Pro

по запросу

Запросить счет

Инновационный трассоискатель vLoc3-Pro - флагман среди приборов для поиска подземных коммуникаций. vLoc3-Pro единственный приёмник совмещающий в себе функцию Signal Direction, онлайн индикация уровня электромагнитных помех.

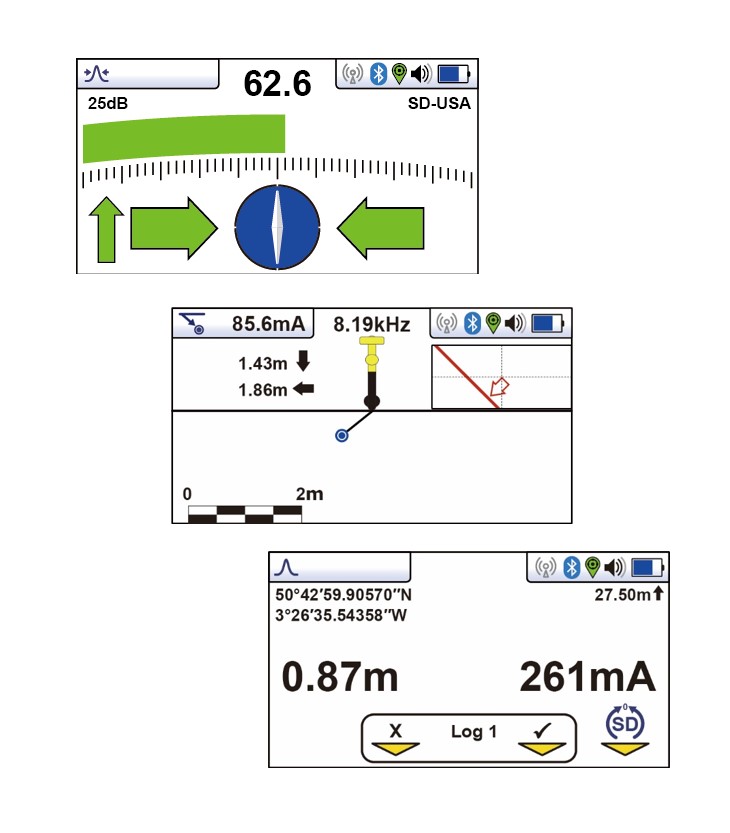

Трассоискатель vLoc3-Pro представляет собой абсолютно новый прибор для поиска подземных коммуникаций, позволяющий избежать их повреждения и собрать нужную информацию для анализа. Благодаря двум комплектам экранированных всенаправленных антенн искажение сигнала легко обнаруживается и отображается на ярком цветном экране. Помимо классических режимов представления, трассоискатели vLoc3 позволяют использовать новые режимы поиска: режим отображения вектора для того, чтобы поиск можно было осуществлять в автоматическом режиме без необходимости перемещения над коммуникациями; режим отображения графика поперечной схемы, на котором одновременно указаны положения максимума и минимума, позволяющие мгновенно определять величину искажения сигнала; вид сверху, на котором изображено относительное расположение кабеля без указания угла; а также новое окно поиска зондов с указателями для определения местонахождения зонда (даже если он расположен вертикально).

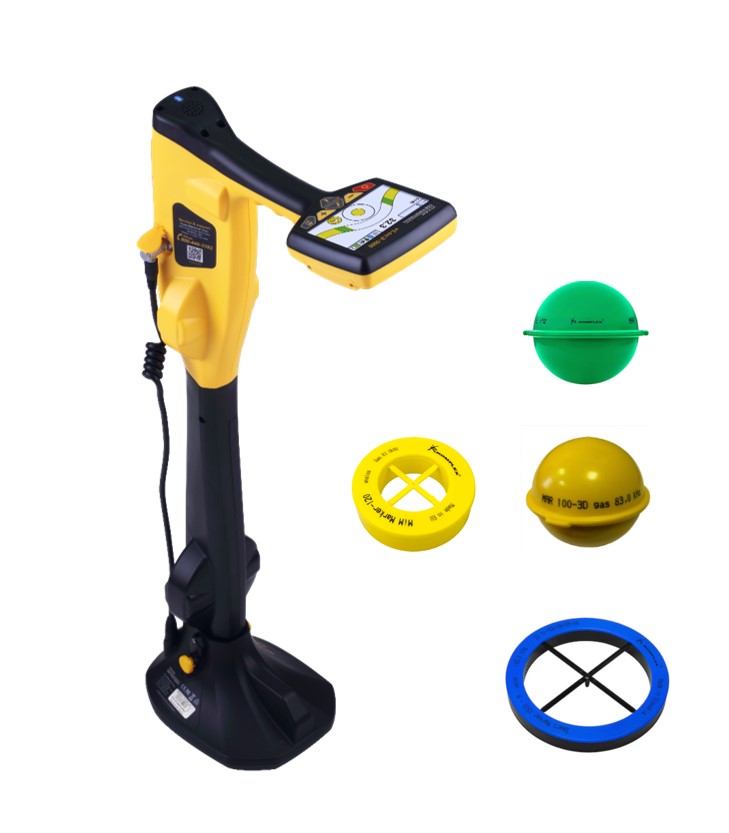

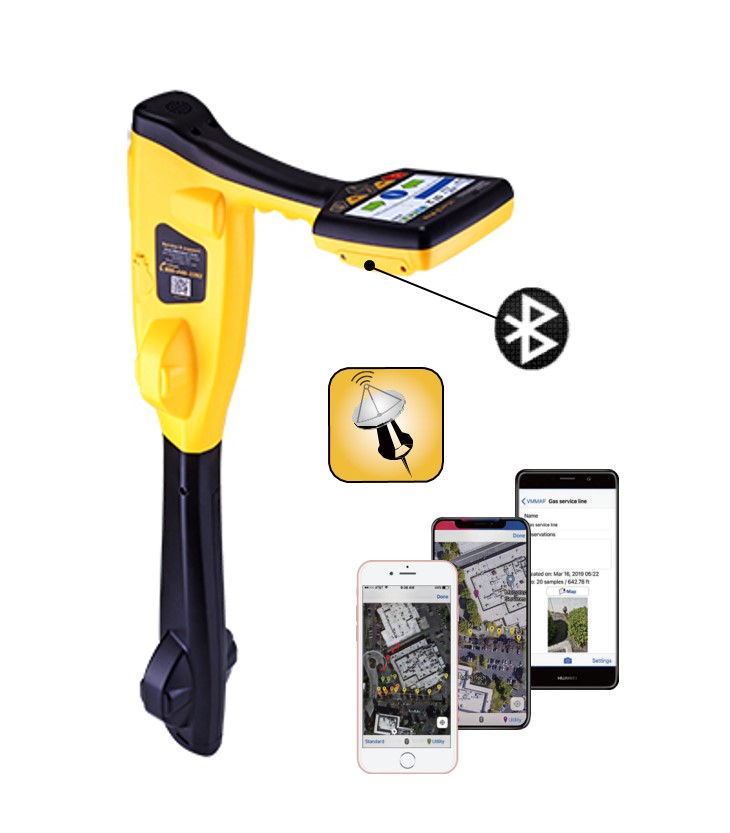

Трассоискатели серии vLoc3 могут быть настроены пользователем в соответствии с индивидуальными потребностями, имеют 8 режимов пассивного поиска, режим поиска повреждений, функцию SD (указывающую направление выходного тока), а также могут работать с частотами в диапазоне от 16 Гц до 200 кГц. Также пользователь может настроить визуальные и тактильные оповещения, чтобы получать предупреждения о малой глубине, слишком сильном сигнале, сигнале от воздушного кабеля и чрезмерной амплитуде перемещения трассоискателя. Опциональные устройства, которые готовы к работе сразу после подключения к приемнику, включают в себя опциональный Bluetooth-модуль, совместимый с внешними GPS-устройствами и переходником MLA (переходник для маркероискателя) для поиска электронных пассивных маркеров.

Технические характеристики

Конструкция	Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением
Вес	2,1 кг
Габариты	321 мм ( длина) x 124 мм (ширина) x 676 мм (высота)
Тип экрана	Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см
Антенны приемника	Два комплекта всенаправленных 3D антенн (6 антенн)
Питание	6 щелочных батарей типа AA (опция) Перезаряжаемые литий-ионные аккумуляторные батареи с зарядным устройством от сети 100-240 В перем. тока
Время работы батарей	Щелочные батареи – время работы с перерывами при +21ºC составляет 12 часов Литий-ионные аккумуляторные батареи – время работы с перерывами при +21ºC составляет 40 часов Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры.
Условия внешней среды	IP65 и NEMA 4
Внешние соединители	Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей Гнездо mini-USB для передачи данных и программирования
Диапазон температур	Во время работы: от -20ºC до +50ºC Во время хранения: от -40ºC до +60ºC
Соответствие требованиям и аттестация	Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC) EN 55011 EN 61000-4-2: A1 и A2 EN 61000-4-3 EN 61000-4-8: A1 ETSI EN 300 330-2 ETSI EN 301 489-1 ETSI EN 301 489-3 Данное изделие соответствует правилам Федерального комитета по связи США (ФКС), раздел 15 Свод федеральных законов, раздел 47, часть 2 Свод федеральных законов, раздел 47, часть 15
Стандартные вспомогательные принадлежности (поставляются в комплекте с приемником)	USB-кабель для передачи данных Стандартный комплект литий-ионных аккумуляторных батарей Зарядное устройство для подключения к сети 100-240 В перем. тока Держатель для 6 щелочных аккумуляторов типа AA Руководство по эксплуатации Устанавливаемый изготовителем GPS-модуль Bluetooth-модуль

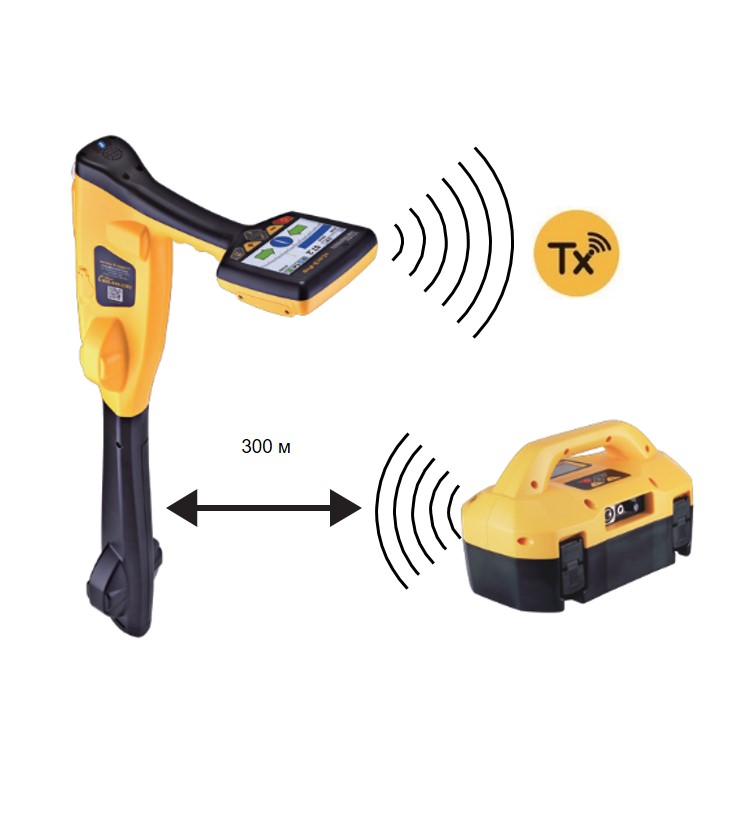

Совместимые опции для вспомогательных принадлежностей	А-рамка для поиска повреждений Стетоскоп-антенна Провод постоянного тока для зарядки в автомобиле Радиоканал для передатчика Loc3-10Tx (опционально) Зонды (водонепроницаемые автономные передатчики, используемые в трубах и каналах)

Рабочие параметры

Отображаемая информация	Стандартный режим поиска с отображением «линейчатой диаграммы» (максимум; максимум с указателями направления; минимум; размытый максимум; минимум, обнаруженный при помощи двух комплектов антенн; максимум без определения ориентации, размытый максимум без определения ориентации) Режим отображения графика поперечной схемы – визуальная оценка качества и искажения сигнала Специальный режим поиска зондов – указатели направления для перемещения к зонду вдоль полярной оси Режим отображения вектора – полностью автоматический поиск, включая информацию о смещении, глубине и неопределенности поиска Вид сверху (план)– графическое представление расположения кабеля, сформированное в полностью автоматическом режиме, без указания направления кабеля Мощность сигнала – линейчатая диаграмма и числовое значение Пропорциональное отображение указателей влево / вправо Компас: круговой индикатор направления Автоматическое распознавание вспомогательных принадлежностей Специальные окна для некоторых вспомогательных принадлежностей Расположение линии – измерение глубины и силы тока Поиск зондов – измерение глубины Уровень усиления (в дБ) Выбранная частота Уровень заряда аккумуляторных батарей Громкость динамика Состояние Bluetooth и GPS Меню и подменю для конфигурирования изделия Настраиваемое пользователем окно-заставка
Конфигурация	Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать: Частоту, включаемую при нажатии на кнопку «f» Режим поиска, включаемый при нажатии на кнопку «m» Окно настройки, отображаемое при длительном нажатии на кнопку «m» Единицы измерения (футы / м) Звук (тон) – нормальный / модулированный Язык русский Непрерывное измерение глубины / силы тока Громкость динамика Подсветка Подключение Bluetooth-устройств (при наличии) Радиоканал для передатчика (при наличии) Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал) Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется
Регистрация данных	Внутренний накопитель, на котором может храниться до 50 миллионов записей Для каждого места сохраняются следующие параметры: глубина, сила тока, дата, время, режим, уровень усиления, частота, неопределенность поиска, долгота, широта и высота над уровнем моря При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени
Передача данных	С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth).
Рабочие частоты	Частоты могут настраиваться в диапазоне от 16 Гц до 200 кГц Сеть: 50 Гц и 60 Гц Радио: 22,7 кГц, ширина полосы – 10 кГц Опциональная функция определения направления сигнала (SD) – усовершенствованные модели позволяют определять направление выходного тока. Функция SD для США: 256 Гц / 512 Гц, функция SD для Европы: 320 Гц / 640 Гц
Режимы работы	Классический режим представления (линейчатая диаграмма, состоящая из 2 частей) Режим Поперечная схема или Мин/макс режим– отображение максимума и минимума для сравнения формы искажения Вид сверху – просмотр плана (без учета направления) Режим отображения вектора (поперечное положение и глубина) Поиск зондов
Регулировка усиления / масштабирования	Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля
Регистрация данных	50 миллионов записей Записи включают в себя информацию о глубине, силе тока, частоте, режиме, коэффициенте усиления, мощности сигнала, GPS-координатах, дате и времени (при включенном Bluetooth-модуле)
Передача данных	С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth)
Точность	Точность определения места:	Более 3 м – 5% от глубины До 3 м – 3% от глубины
	Точность измерения глубины:	3% от глубины
	Точность измерения силы тока:	5% от фактического значения силы тока – более 3 м 3% от фактического значения силы тока – более 3 м
	Диапазон значений глубины:	Зависит от мощности сигнала, излучаемого в сторону трассоискателя
	Значения указаны для одного источника неискаженного сигнала
Совместимые передатчики	Loc-5STx, Loc-5DTx, Loc-10Tx и Loc3-10Tx

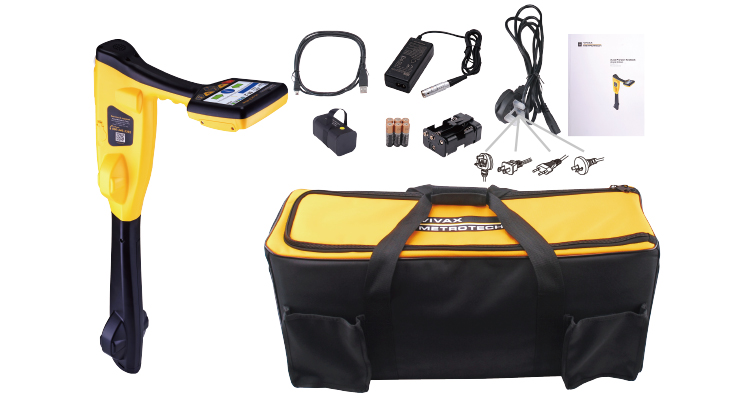

Комплектация

Приемник vLoc3-Pro.
Аккумулятор Li-Ion и зарядное устройство.
Устройство для 6-и батарей.
USB кабель для подключения к ПК.
Генератор 5 Вт или 10 Вт с функцией SD.
Батареи питания 8 шт. или 12 шт. типа D.
Штырь заземления.
Комплект проводов для подключения.
Инструкция по эксплуатации.
Сумка для переноски.

Дополнительная комплектация

Комплект аккумуляторов Li-Ion и зарядное устройство для генератора.
Зарядное устройство для приемника от 12 В а/м.
Зарядное устройство для генератора от 12 В а/м.
А-рамка для поиска повреждений.
Внешняя стетоскоп-антенна SD для выбора кабеля из пучка.
Магнит.
Катушка – удлинитель 10 м.
Индуктивные клещи Ø 50 мм.
Индуктивные клещи Ø 100 мм.
Индуктивные клещи Ø 125 мм.
Индуктивные гибкие клещи Ø 450 мм.
Штанга удлинительная.
Разделительный фильтр для подачи сигнала под напряжением 480 В.
Разделительный фильтр для подачи сигнала под напряжением 240 В.

Файлы для скачивания
Проспект	Скачать
